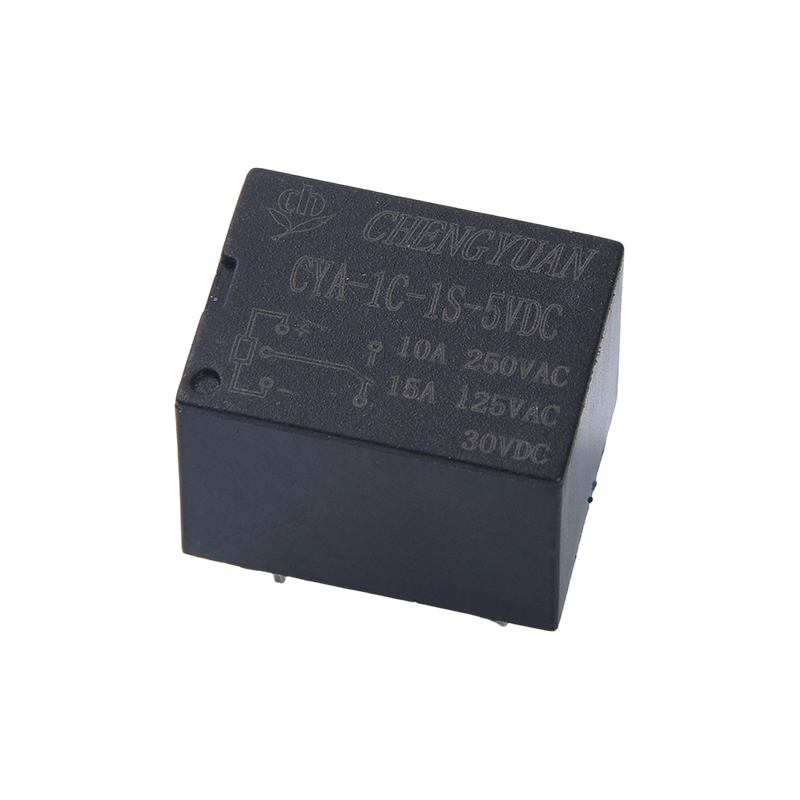

Rơle CYA-S (còn được gọi là Rơle chốt từ, Rơle chốt 3F, Chốt từ cuộn đơn
Trong các tình huống điều khiển yêu cầu mức tiêu thụ điện năng và bộ nh

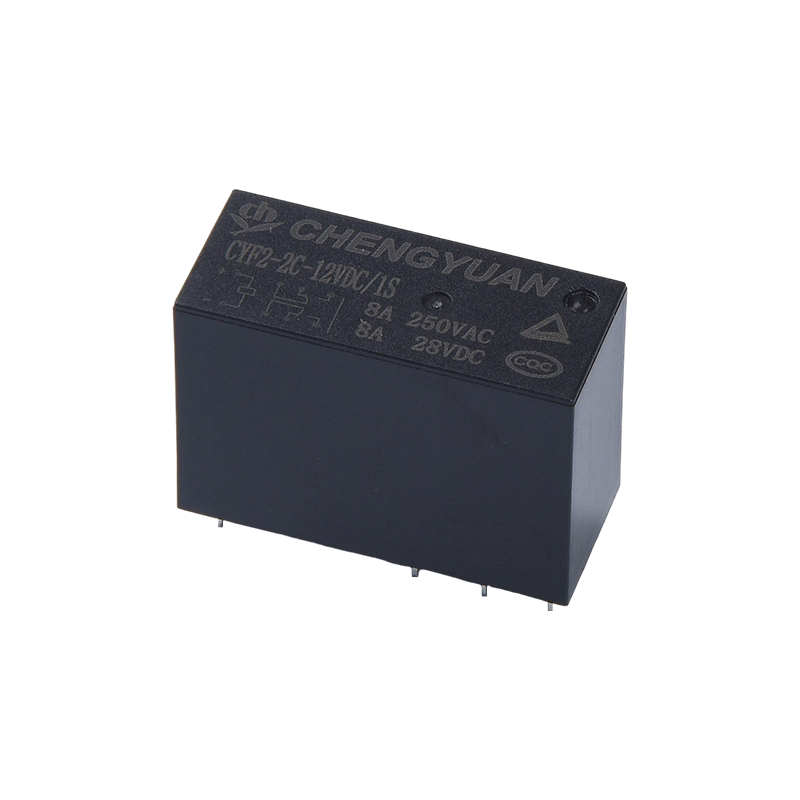

Rơle CYF2-S là loại rơle chốt từ có cấu trúc 14F nhỏ gọn, có khả năng chuy

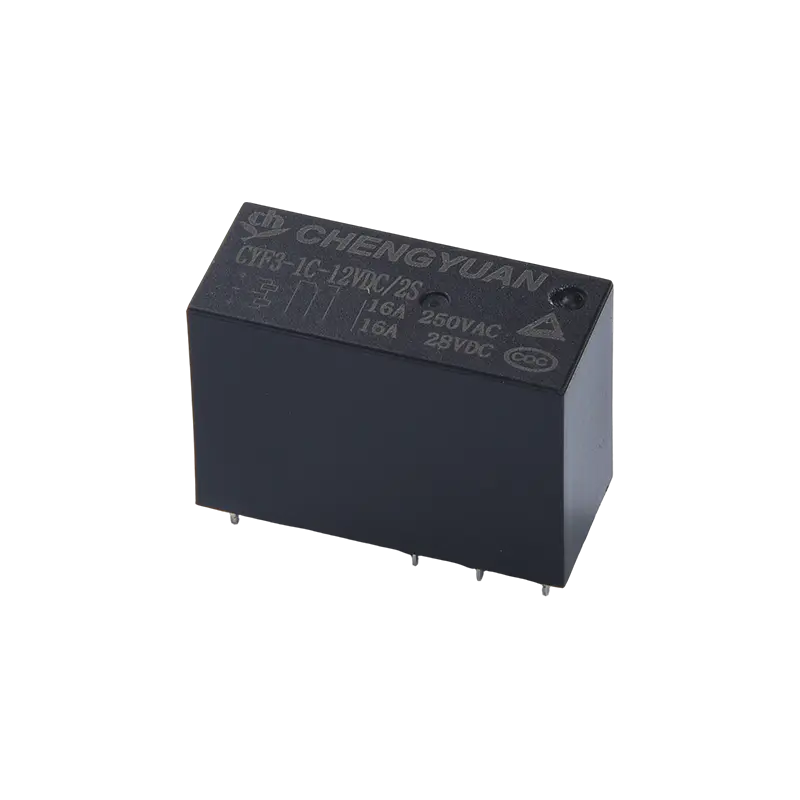

Rơle chốt từ CYF3-S (còn gọi là Rơle chốt từ, Rơle chốt từ 14F, Rơle chốt t
Nghe tiếng động cơ băng tải 15 kW khởi động và bạn nghe thấy một tiếng cạch đặc thay vì một loạt tiếng tách. Âm thanh duy nhất đó trả lời câu hỏi về cách thức hoạt động của bộ khởi động động cơ. Điện áp điều khiển đến cuộn dây, cuộn dây tạo ra từ trường, phần ứng chuyển độn...
ĐỌC THÊMDây cầu chì 100 A NH có khả năng cắt 120 kA và dây 100 A có khả năng cắt 20 kA trông gần như giống hệt nhau trên kệ, mang cùng một dòng điện trong sử dụng bình thường và thường vừa với cùng một giá đỡ. Chúng hoạt động hoàn toàn khác trong lần đầu tiên xảy ra đoản mạch và mộ...
ĐỌC THÊMCông tắc tơ công suất cao bắt đầu có vấn đề khi rơle thông thường không thể hấp thụ tải được nữa. Trong điều kiện thực tế, nhiều công tắc tơ bắt đầu trên 15 A và các mô hình công nghiệp có thể chuyển mạch hàng trăm hoặc hàng nghìn ampe. Nếu bạn đang chọn một thiết bị cho độ...

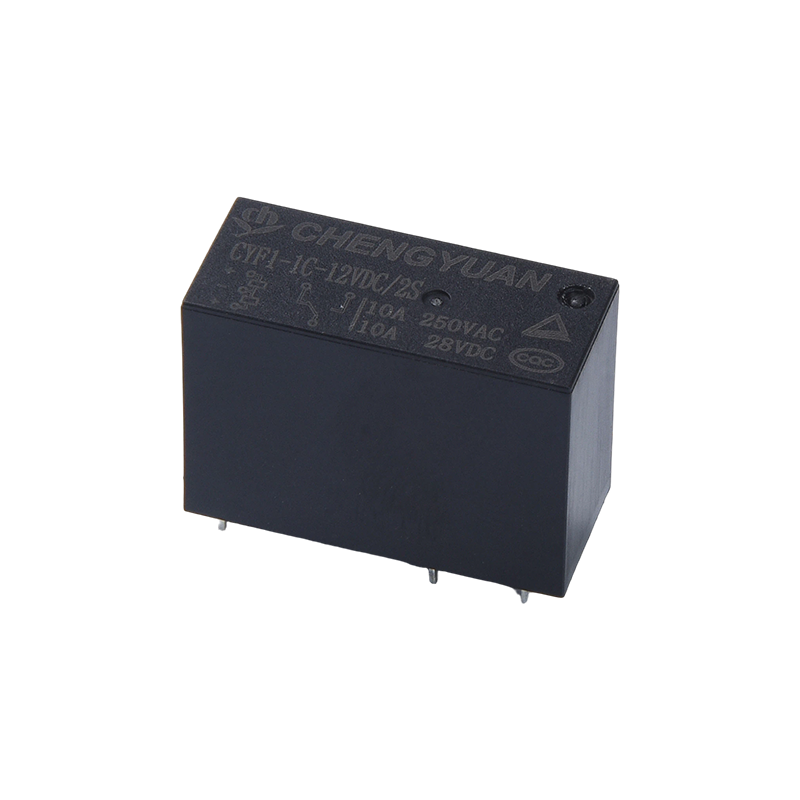

ĐỌC THÊMA chốt tiếp sức giữ vị trí tiếp xúc sau khi cuộn dây bị ngắt điện, sử dụng chốt cơ học hoặc nam châm vĩnh cửu để duy trì trạng thái không cần cấp điện liên tục. Đây là điểm khác biệt rõ ràng so với rơle tiêu chuẩn, đòi hỏi dòng điện cuộn dây không đổi để giữ cho các tiếp điểm của nó luôn đóng. A rơle chốt từ đạt được điều này bằng cách sử dụng một nam châm vĩnh cửu nhỏ để giữ phần ứng ở đúng vị trí sau khi một xung ngắn di chuyển nó, nghĩa là cuộn dây chỉ cần được cấp điện trong giây lát để chuyển trạng thái thay vì duy trì nguồn điện trong toàn bộ chu kỳ.
Kết quả thực tế của một rơle chốt từ thiết kế là sự giảm đáng kể mức tiêu thụ điện năng trung bình, vì cuộn dây chỉ hoạt động trong thời gian đặt ngắn hoặc xung đặt lại. Điều này làm cho công nghệ này đặc biệt phù hợp với các hệ thống chạy bằng pin, thiết bị đo từ xa và bất kỳ ứng dụng nào có vấn đề về mức tiêu thụ điện ở chế độ chờ. Bài viết này trình bày về hành vi chuyển mạch được đo lường, dữ liệu so sánh công suất và sự cân bằng về cấu trúc để làm rõ nơi rơle chốt mang lại lợi ích rõ ràng nhất.
Lợi ích có thể đo lường được nhất của một chốt tiếp sức hiển thị ở mức tiêu thụ điện năng trung bình trong một chu kỳ làm việc thông thường. Biểu đồ thanh ngang bên dưới so sánh mức tiêu thụ điện của cuộn dây giữa bốn loại rơle trong trường hợp tiếp điểm ở một vị trí trong thời gian dài giữa các sự kiện chuyển mạch. Rơle không chốt tiêu chuẩn phải giữ dòng điện trong cuộn dây trong suốt thời gian tiếp điểm vẫn đóng, trong khi rơle chốt từ chỉ tiêu thụ điện trong thời điểm ngắn ngủi nó thay đổi trạng thái. Sự khác biệt trở nên đáng kể khi thời gian giữ tăng lên, đây chính xác là kịch bản phù hợp nhất với các ứng dụng đo lường và điều khiển trong thế giới thực trong đó rơle có thể ở một vị trí trong nhiều giờ hoặc nhiều ngày mỗi lần.
Trong thời gian tạm giữ 24 giờ, một rơle chốt từ rút ra khoảng Trung bình 2mW, so với khoảng 420mW của rơle tiêu chuẩn giữ cùng một vị trí tiếp điểm, một sự khác biệt hoàn toàn là do thiết kế chốt chỉ cần dòng điện trong chính xung chuyển mạch ngắn. Khoảng cách này chỉ ngày càng rộng hơn khi thời gian giữ tăng lên, đó là lý do tại sao công nghệ chốt thường được chỉ định cho thiết bị điều khiển từ xa hoặc chạy bằng pin.
Bởi vì một rơle chốt từ dựa vào xung ngắn để thay đổi trạng thái, tính nhất quán của phản ứng xung đó theo thời gian cũng quan trọng như mức tiết kiệm điện ở chế độ chờ. Biểu đồ dạng đường bên dưới theo dõi thời lượng xung tối thiểu cần thiết để kích hoạt rơle một cách đáng tin cậy qua năm giai đoạn của thử nghiệm tuổi thọ chuyển mạch, từ 50.000 lần vận hành ban đầu cho đến 1 triệu lần vận hành. Dự kiến độ rộng xung yêu cầu sẽ tăng nhẹ do chốt cơ học và các bộ phận từ tính bị mòn nhẹ nhưng xu hướng sẽ duy trì từ từ thay vì có sự tăng vọt đột ngột. Trong thử nghiệm này, thời lượng xung yêu cầu chỉ tăng khiêm tốn trong toàn bộ phạm vi một triệu chu kỳ, cho thấy rằng chốt từ vẫn giữ được lực giữ đáng tin cậy vượt xa khoảng thời gian dịch vụ thông thường.
Thời lượng xung yêu cầu di chuyển từ khoảng 6 mili giây ở 50.000 chu kỳ đến khoảng 11 mili giây ở 1 triệu chu kỳ , một sự thay đổi vẫn phù hợp với phạm vi thiết kế mạch truyền động mà hầu hết các hệ thống điều khiển đều phân bổ cho rơle chốt. Mẫu dần dần, có thể dự đoán được này là một chỉ báo mạnh mẽ về hiệu suất chốt từ tính ổn định thay vì hao mòn cơ học sớm.
Hiệu suất năng lượng của một chốt tiếp sức đương nhiên hướng việc sử dụng nó vào các ứng dụng trong đó dòng điện chờ cũng quan trọng như hiệu suất chuyển đổi. Biểu đồ thanh dọc bên dưới hiển thị mức phân bổ mức sử dụng điển hình trên các danh mục ứng dụng phổ biến, dựa trên các mẫu trường tổng hợp. Thiết bị đo sáng thông minh và giám sát từ xa dẫn đầu với khoảng cách rộng, tiếp theo là kiểm soát truy cập chạy bằng pin, hệ thống năng lượng mặt trời và năng lượng tái tạo cũng như thiết bị công nghiệp giúp giảm nhiệt sinh ra từ dòng điện trung bình thấp hơn cũng là một lợi ích thứ yếu có ý nghĩa.
Đo lường thông minh và giám sát từ xa chiếm khoảng 35% triển khai thông thường , phù hợp trực tiếp với mức tiêu thụ điện ở chế độ chờ gần như bằng 0 đã thảo luận ở phần trước. Hệ thống kiểm soát truy cập chạy bằng pin tuân theo chặt chẽ, vì rơle chốt từ có thể giữ trạng thái khóa hoặc mở khóa vô thời hạn mà không làm hao pin giữa các sự kiện chuyển đổi.
Biểu đồ radar giúp dễ dàng thấy được sự cân bằng hoàn toàn giữa một rơle chốt từ và một rơle không chốt tiêu chuẩn, vì nó vẽ nhiều chiều cùng một lúc thay vì giảm mọi thứ thành một số duy nhất. Biểu đồ bên dưới so sánh cả hai loại rơle về hiệu suất nguồn dự phòng, tính đơn giản của mạch điều khiển, độ tin cậy duy trì trạng thái, tốc độ chuyển mạch và độ phức tạp cơ học. Rơle chốt mở rộng hơn nữa về hiệu quả ở chế độ chờ và duy trì trạng thái, trong khi rơle tiêu chuẩn mở rộng hơn nữa về tính đơn giản của mạch điều khiển, vì nó không yêu cầu logic ổ đĩa đặt và đặt lại riêng biệt. Sự đánh đổi này chính xác là lý do tại sao sự lựa chọn giữa cả hai thường phụ thuộc vào việc hiệu quả sử dụng năng lượng hay tính đơn giản của trình điều khiển quan trọng hơn đối với một thiết kế nhất định.
Biểu đồ xác nhận rằng một chốt tiếp sức là lựa chọn mạnh mẽ hơn bất cứ khi nào nguồn điện dự phòng và khả năng duy trì trạng thái quan trọng nhất, trong khi rơle tiêu chuẩn vẫn đơn giản hơn để điều khiển từ mạch điều khiển cơ bản. Không có lựa chọn nào nói chung là tốt hơn; quyết định phụ thuộc vào việc ứng dụng ưu tiên tiết kiệm năng lượng hay độ phức tạp tối thiểu của trình điều khiển và nhiều thiết kế hệ thống cuối cùng sử dụng cả hai loại rơ-le cho các hệ thống con khác nhau trong cùng một sản phẩm.
Chỉ định một rơle chốt từ bắt đầu chính xác bằng việc xác nhận rằng ứng dụng thực sự được hưởng lợi từ việc duy trì trạng thái mà không cần cấp nguồn liên tục. Bảng dưới đây tóm tắt các tình huống thực tế trong đó thiết kế chốt thường phù hợp, cùng với các trường hợp được phục vụ tốt hơn bằng rơle tiêu chuẩn.
| Kịch bản | Lựa chọn phù hợp | Lý do |
|---|---|---|
| Máy đo thông minh chạy bằng pin | Rơle chốt từ | Mất điện ở chế độ chờ gần như bằng không |
| Khóa điều khiển truy cập từ xa | Rơle chốt từ | Giữ trạng thái không có dòng điện liên tục |
| Bảng điều khiển treo tường đơn giản | Rơle tiêu chuẩn | Mạch điều khiển một cuộn dây đơn giản hơn |
| Thiết bị hiện trường sử dụng năng lượng mặt trời | Rơle chốt | Giảm thiểu tiêu hao nguồn điện hạn chế |
Trước khi hoàn thiện rơle chốt trong thiết kế, một số kiểm tra bổ sung giúp xác nhận tính phù hợp lâu dài:
Đường cong khoảng thời gian xung ổn định được thảo luận trước đó phụ thuộc vào việc chế tạo nhất quán tổ hợp nam châm vĩnh cửu, phần ứng và cuộn dây bên trong một thiết bị. rơle chốt từ . Sự thay đổi về cường độ nam châm hoặc căn chỉnh phần ứng có thể thay đổi năng lượng xung tối thiểu cần thiết để chuyển trạng thái một cách đáng tin cậy, đó là lý do tại sao việc kiểm soát quy trình chặt chẽ lại quan trọng hơn đối với thiết kế chốt so với rơle tiêu chuẩn đơn giản hơn. Việc lắp ráp tự động và kiểm tra từ tính trong quá trình giúp giữ cho rơle chốt từ hoạt động trong phạm vi dung sai chặt chẽ giữa các lô sản xuất, hỗ trợ hoạt động lâu dài có thể dự đoán được thể hiện trong dữ liệu về tuổi thọ chuyển mạch ở trên.
Các bước xác minh quy trình như kiểm tra từ thông, lấy mẫu phản hồi xung và kiểm tra chu kỳ cơ học là các phương pháp tiêu chuẩn hỗ trợ dữ liệu độ tin cậy được tham chiếu trong suốt bài viết này. Đối với các kỹ sư đang tìm nguồn cung ứng rơle chốt trên quy mô lớn, việc xác nhận các điểm kiểm tra chất lượng này với nhà cung cấp thường có giá trị tương đương với việc xem xét các thông số kỹ thuật của bảng dữ liệu đã công bố.
Công ty TNHH Điện tử Chuangke Ninh Ba là công ty con của Nhà máy Thiết bị Điện tử Ninh Ba Yinzhou Chengyuan. Đã tham gia sâu vào lĩnh vực sản xuất rơle trong gần 30 năm , công ty hoạt động như một nhà sản xuất chuyên nghiệp tích hợp R & D, sản xuất và bán chốt tiếp sức và các thành phần chuyển mạch liên quan. Nguyên tắc cốt lõi của nó, "trung thực là nền tảng và chất lượng là linh hồn", được hỗ trợ bởi tinh thần đồng đội hiệu quả nhằm xây dựng danh tiếng cho các sản phẩm đáng tin cậy trên cả thị trường trong nước và quốc tế.
Nhà máy đã giới thiệu thiết bị sản xuất tự động, lựa chọn vật liệu chất lượng cao và áp dụng các biện pháp kiểm soát quy trình nghiêm ngặt trên toàn bộ dây chuyền sản xuất để hỗ trợ độ ổn định và độ bền của các sản phẩm hoàn thiện. Dựa trên thị trường nội địa, công ty tích cực mở rộng hoạt động kinh doanh quốc tế và việc tập trung vào chất lượng và dịch vụ trung thực đã giúp công ty tạo dựng được sự công nhận của khách hàng cả trong và ngoài nước. Được hướng dẫn bởi sự đổi mới công nghệ liên tục, Công ty TNHH Điện tử Ninh Ba Chengyuan Chuangke hoạt động để hỗ trợ nâng cấp công nghiệp và đặt mục tiêu duy trì là đối tác đáng tin cậy cho các tổ chức tìm nguồn cung ứng giải pháp rơle chốt từ.
Câu hỏi 1: Làm thế nào để rơle chốt giữ được vị trí của nó khi không có nguồn điện liên tục?
Trả lời 1: Nó sử dụng nam châm vĩnh cửu hoặc chốt cơ học để giữ phần ứng ở đúng vị trí sau một xung cuộn dây ngắn, do đó không cần dòng điện liên tục để duy trì trạng thái tiếp điểm.
Câu hỏi 2: Ưu điểm chính của rơle chốt từ trong hệ thống chạy bằng pin là gì?
Câu trả lời 2: Vì cuộn dây chỉ rút dòng điện trong xung chuyển mạch ngắn nên mức tiêu thụ điện ở chế độ chờ giảm đáng kể so với rơle phải duy trì năng lượng để giữ vị trí của nó.
Câu hỏi 3: Rơle chốt từ có yêu cầu mạch điều khiển phức tạp hơn không?
Câu trả lời 3: Có, nó thường cần đặt và đặt lại logic xung thay vì tín hiệu cuộn dây liên tục đơn giản, điều này làm tăng thêm độ phức tạp của mạch để đổi lấy việc tiết kiệm điện.
Câu hỏi 4: Làm thế nào hệ thống có thể xác nhận trạng thái hiện tại của rơle chốt sau khi mất điện?
Câu trả lời 4: Nhiều thiết kế bổ sung phương pháp cảm biến vị trí, chẳng hạn như tín hiệu phản hồi hoặc tiếp điểm phụ, để hệ thống điều khiển có thể xác minh trạng thái rơle sau khi nguồn điện được phục hồi.
Câu hỏi 5: Yếu tố sản xuất nào ảnh hưởng nhiều nhất đến độ tin cậy của rơle chốt?
Câu trả lời 5: Cường độ nam châm vĩnh cửu ổn định, căn chỉnh phần ứng chính xác và cuộn dây được điều khiển là những yếu tố chính xác định trạng thái chuyển mạch của rơle chốt từ đáng tin cậy như thế nào trong suốt tuổi thọ định mức của nó.
