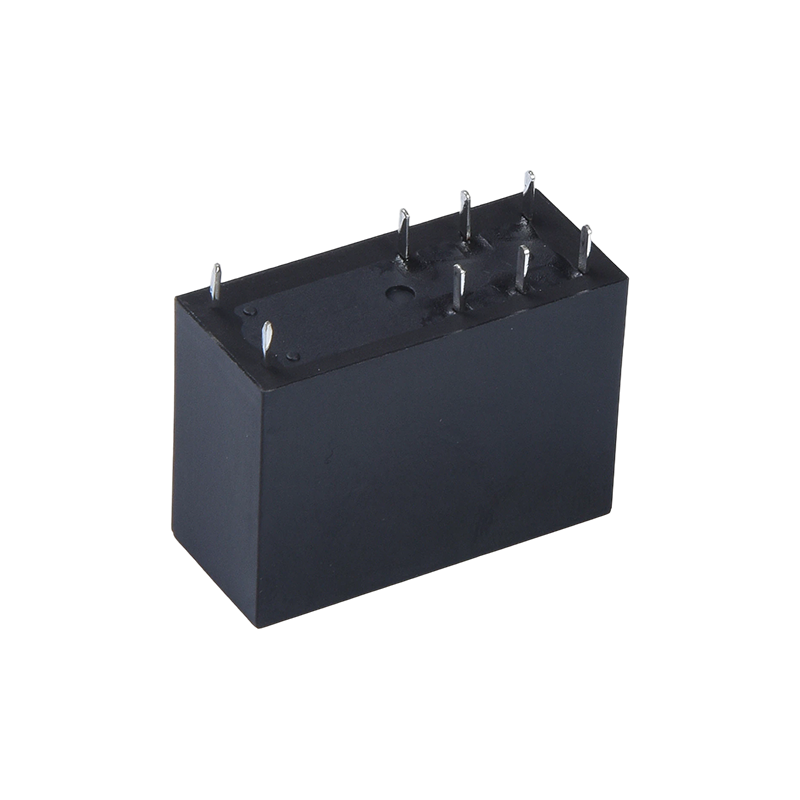

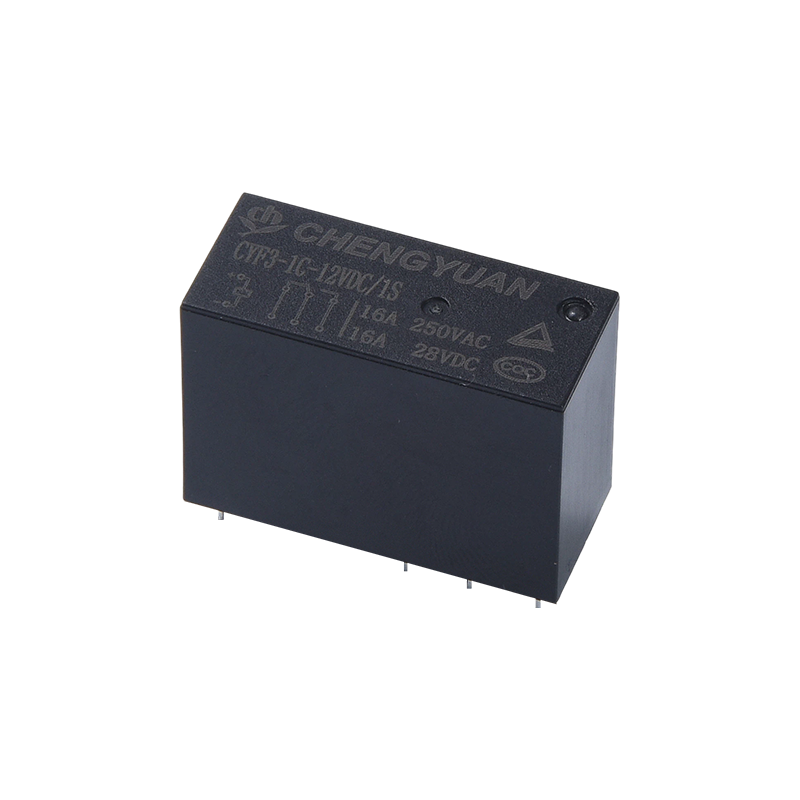

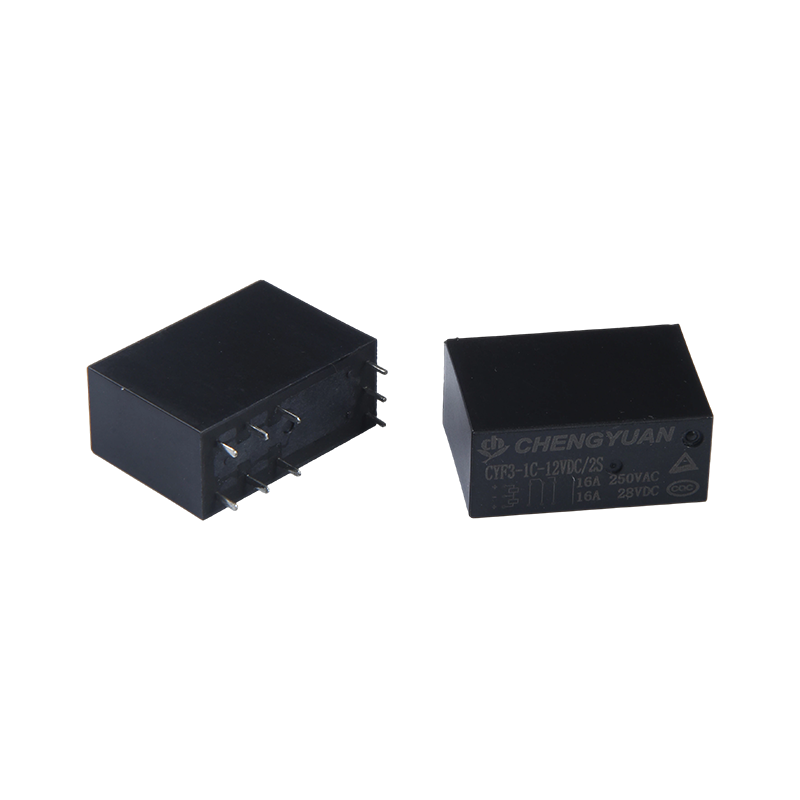

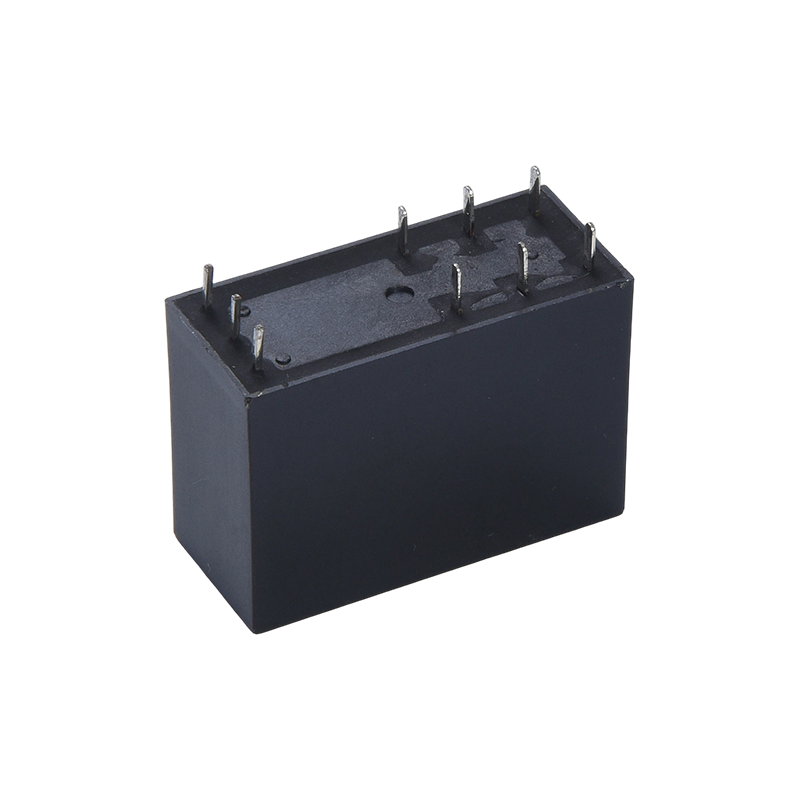

Rơle CYF3-S, Rơle chốt từ, Rơle chốt từ 14F, Rơle chốt từ 16A.

Rơle chốt từ CYF3-S (còn gọi là Rơle chốt từ, Rơle chốt từ 14F, Rơle chốt từ 16A) là loại Rơle chốt từ hiệu suất cao. So với các rơle khác cùng loại, ưu điểm cốt lõi của nó nằm ở công suất tải chuyển mạch tiếp điểm cao 17 amps, đồng thời có kích thước nhỏ gọn và điện trở cao.  Nó phù hợp cho việc lắp đặt mật độ cao và có thể xử lý các tình huống tải cao hơn trong khi vẫn duy trì trạng thái sau khi ngắt nguồn khỏi đầu điều khiển và đạt được trạng thái chuyển mạch không cần nguồn điện.  Hơn nữa, nó được chứng nhận TUV và CQC, đảm bảo độ tin cậy cao hơn.

Liên hệ với chúng tôi
TRƯỚC：Không có bài viết trước TIẾP：Rơle CYF2-S, Rơle chốt từ, Rơle chốt từ 14F, Rơle chốt từ 8A.
  • Chi tiết sản phẩm
  • Câu hỏi thường gặp

I. Cấu trúc sản phẩm và tính năng lắp đặt
1. Core Structure: Adopts a magnetic latching structure, ensuring that the current state is maintained even after power is removed from the control end, achieving zero-power switching.
2. Đặc điểm lắp đặt: Kích thước nhỏ, phù hợp với các tình huống lắp đặt mật độ cao, tiết kiệm không gian bảng PCB một cách hiệu quả;
3. Thích ứng với lắp ráp tự động: Thiết kế kết cấu tương thích với các quy trình lắp đặt tiêu chuẩn, tạo điều kiện thuận lợi cho việc lắp ráp hàng loạt và nâng cao hiệu quả sản xuất.

II. Kịch bản áp dụng
1. Thiết bị liên lạc: Thích hợp để chuyển mạch và điều khiển mạch trong các thiết bị liên lạc khác nhau, đảm bảo truyền tín hiệu ổn định;
2. Thiết bị an ninh: Thích hợp để giám sát an ninh, hệ thống báo động và các thiết bị an ninh khác, đảm bảo vận hành an toàn với độ tin cậy và điện áp cao.
3. Thiết bị văn phòng: Dùng để điều khiển mạch bên trong các thiết bị văn phòng như máy in, máy photocopy;
4. Thiết bị gia dụng: Thích hợp để điều khiển tải và chuyển mạch trong các thiết bị gia dụng như máy điều hòa không khí và lò vi sóng.

III. Ưu điểm cốt lõi
1. Khả năng chịu tải cao: Công suất chuyển mạch tiếp điểm 17A, phù hợp với nhu cầu điều khiển thiết bị công suất trung bình và cao, với phạm vi ứng dụng rộng hơn;
2. Điện trở cao: Điện áp 5000V, nâng cao độ an toàn trong môi trường mạch phức tạp;
3. Cài đặt linh hoạt: Kích thước nhỏ để lắp đặt mật độ cao, tiết kiệm không gian bên trong;
4. Tiêu thụ điện năng thấp và duy trì lâu dài: Cấu trúc chốt từ tính đạt được khả năng chuyển đổi năng lượng bằng 0 và duy trì trạng thái lâu dài, giảm mức tiêu thụ năng lượng.
5. Chứng nhận có thẩm quyền: Được chứng nhận TUV và CQC, giảm nguy cơ thất bại và cải thiện độ tin cậy.

Dữ liệu liên hệ

Loại

CYA

Tài liệu liên hệ

Hợp kim bạc

Liên hệ kháng cự

Tối đa 100 mΩ(tại 1A 16VDC)

Tải định mức (Tải điện trở)

10A250VAC

Tối đa. chuyển đổi dòng điện

15A

Tối đa.  điện áp chuyển mạch

250VAC

Tối đa. chuyển đổi nguồn điện

2500VA

Tối thiểu. chuyển đổi tải

6V 1A

Đặc điểm

Thời gian hoạt động (ở điện áp cuộn dây định mức)

Tối đa 8 mili giây ( Không có đi-ốt)

Thời gian phát hành

Tối đa 5 mili giây ( Không có đi-ốt)

Điện trở cách nhiệt

Tối thiểu 1000MΩ (ở 500VDC)

Độ bền điện môi

Giữa các tiếp điểm mở: 750VAC, 50/60Hz trong 1 phút

Giữa cuộn dây và tiếp điểm: 1500VAC , 50/60Hz trong 1 phút

Khả năng chống rung

Phá hoại

10-55Hz, ở biên độ gấp đôi 1,5 mm

chức năng

10-55Hz, ở biên độ gấp đôi 1,5 mm

Khả năng chống sốc

chức năng

10G phút

Phá hoại

10G phút

sức bền

Độ bền cơ học （10800ops./h)

10.000.000  ops.(ở nhiệt độ phòng)

Độ bền điện (360ops./h)

100.000 hoạt động(ở nhiệt độ phòng)

Nhiệt độ môi trường xung quanh

-40oC~ 85oC( không ngưng tụ)

cân nặng

Xấp xỉ 8,5g

Dữ liệu cuộn dây (ở 20oC)

danh nghĩa

điện áp

(VDC)

danh nghĩa

điều hành

hiện tại

±10%(mA)

Điện trở cuộn dây

±10%(Ω)

danh nghĩa operating

quyền lực

Hoạt động điện áp

(Tối đa.)

Giải phóng điện áp

(Tối thiểu)

Tối đa. điện áp cho phép

3

120

25

Khoảng 0,36W

75% danh nghĩa

điện áp

5%  danh nghĩa

điện áp

130%  điện áp danh định

5

71.42

70

6

60

100

9

40

225

12

30

400

15

24

625

18

20

900

24

15

1600

48

7.5

6400

Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây quá 10 phút để tránh làm cuộn dây thd quá nóng.

Kích thước phác thảo,   Sơ đồ nối dây, bố cục PCB  (Đơn vị: mm)






Đường cong đặc trưng



CYA - 1 - C - 12VDC - H - D - T - XX
1        2    3        4        5    6    7    8

1:    Loại: CYA

2:    Số lượng Cực: 1-1Cực

3:    Liên hệ Thỏa thuận: C Từ C   ; H Từ A  ;     B Từ  B

4:    Điện áp danh nghĩa: 3,5,6,9,12,18,24,48VDC

5:    Màu Vỏ: T -Trắng; H-Đen; L-Blue  6:Công suất cuộn dây: D-0,45W   L-0,36W

7:   Cấu trúc bảo vệ: Chống S-Flux,

SH- Loại kín có thể giặt được

8:    Thông số đặc biệt: Loại không tiêu chuẩn

Chữ cái hoặc số-Yêu cầu đặc biệt

(1): Rơle chống từ thông không thể sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.

(2): Không nên làm sạch bằng nước hoặc xử lý bề mặt sau khi rơ-le chống từ thông được lắp ráp trên PCB.

(3): Các yêu cầu cụ thể của khách hàng (XX) sẽ được công ty chúng tôi đánh giá và sau đó đánh dấu bằng các ký hiệu đặc trưng.
