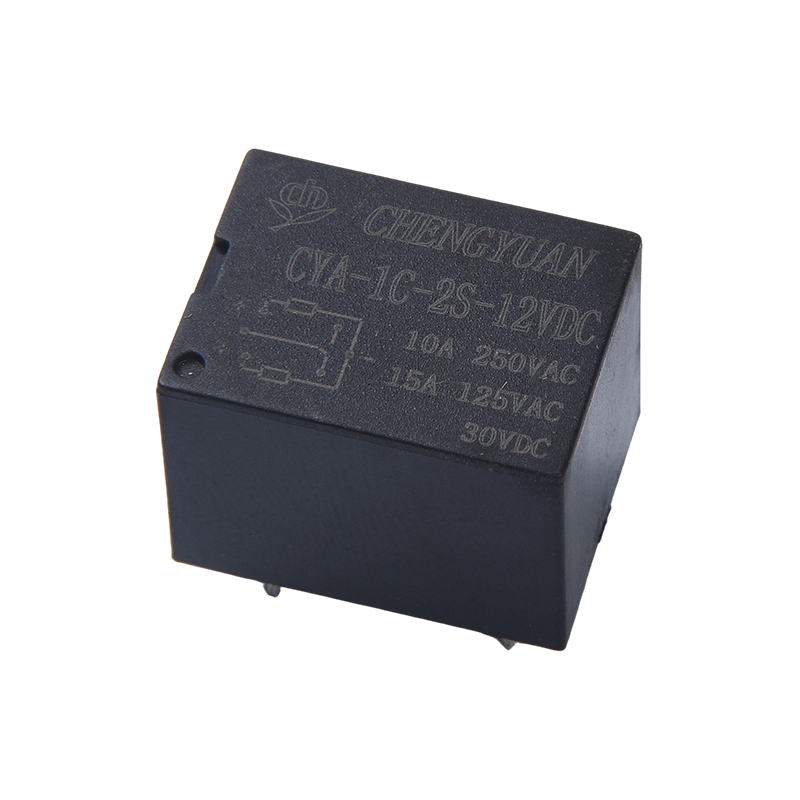

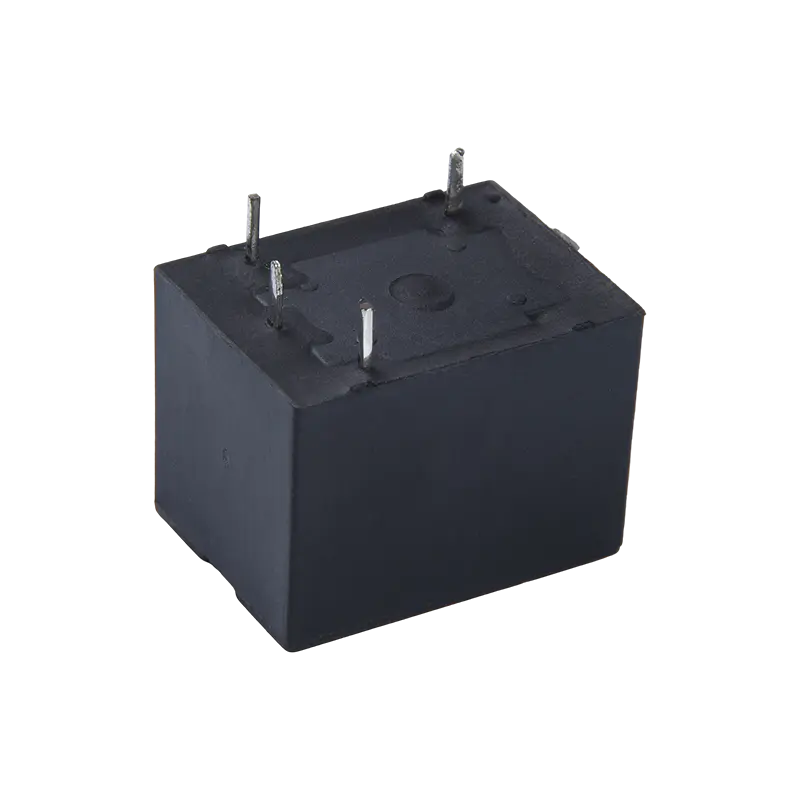

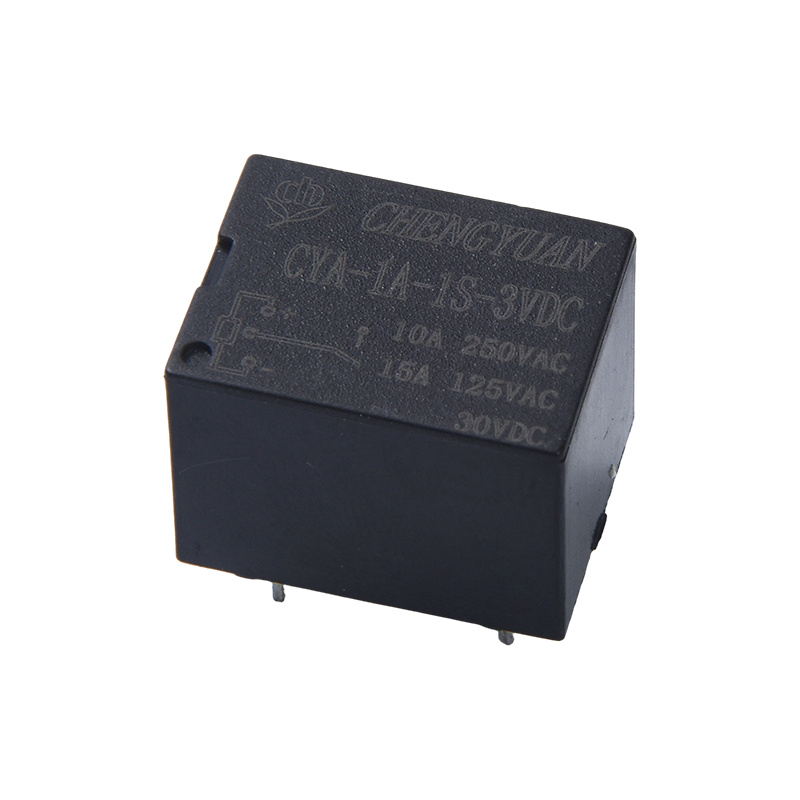

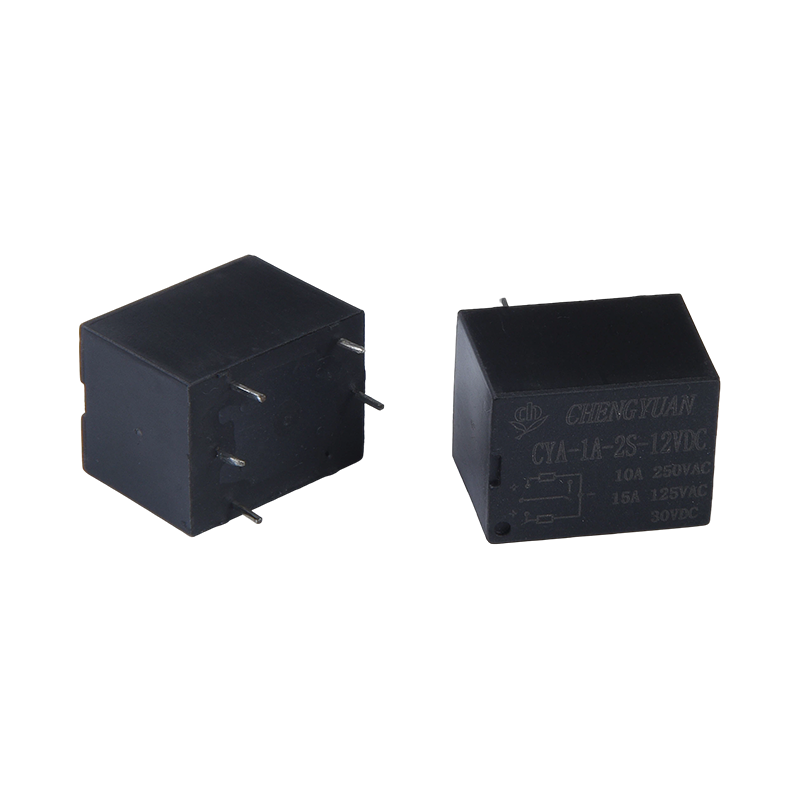

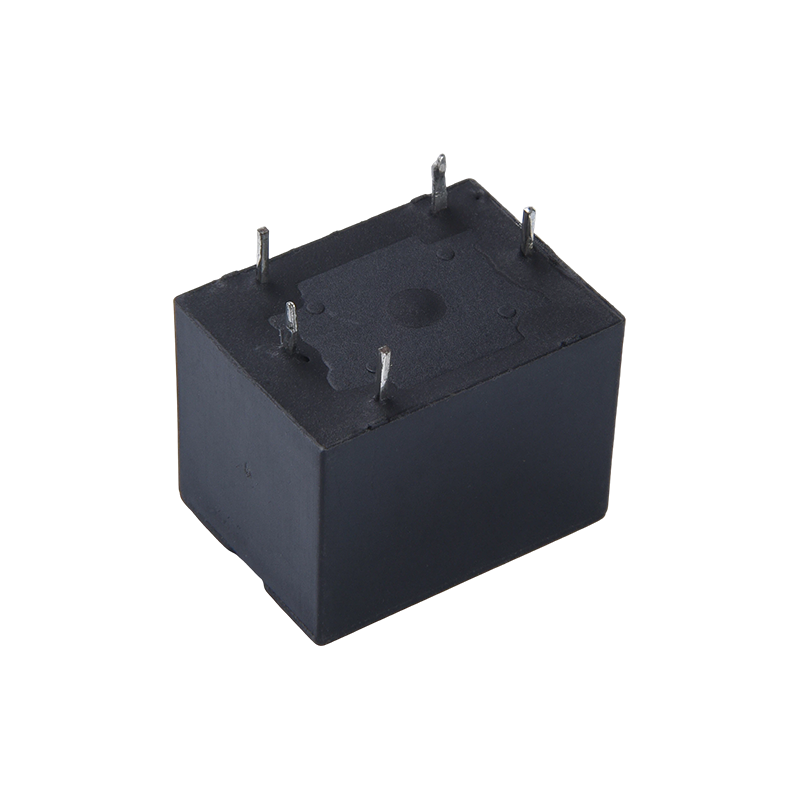

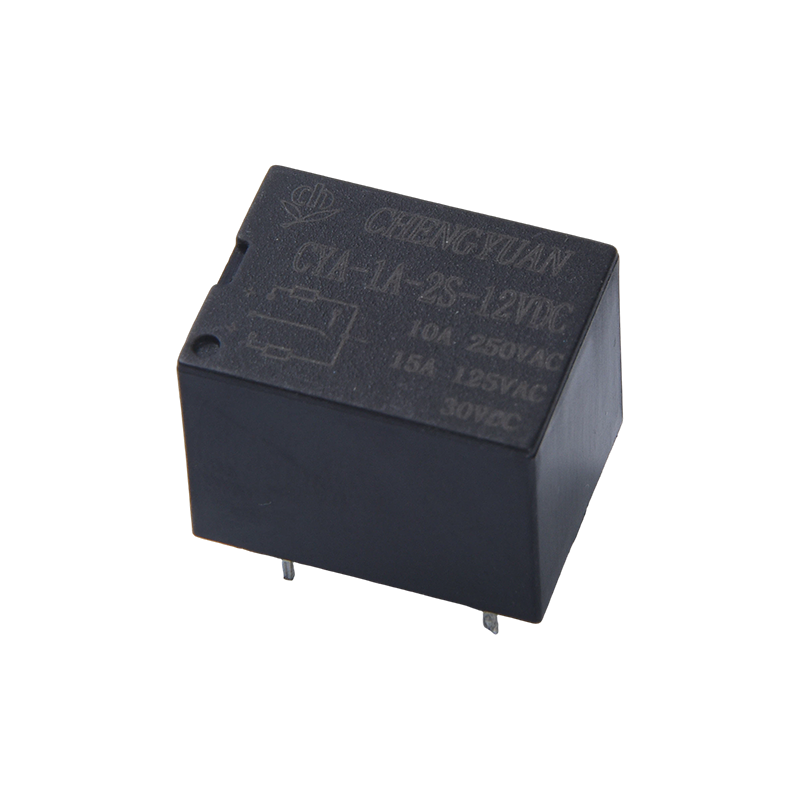

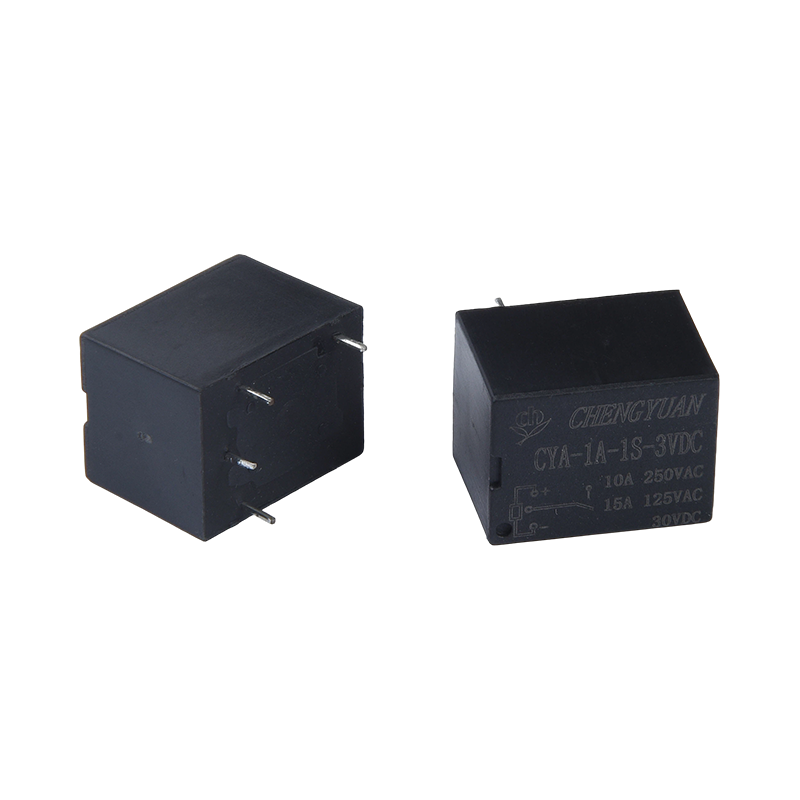

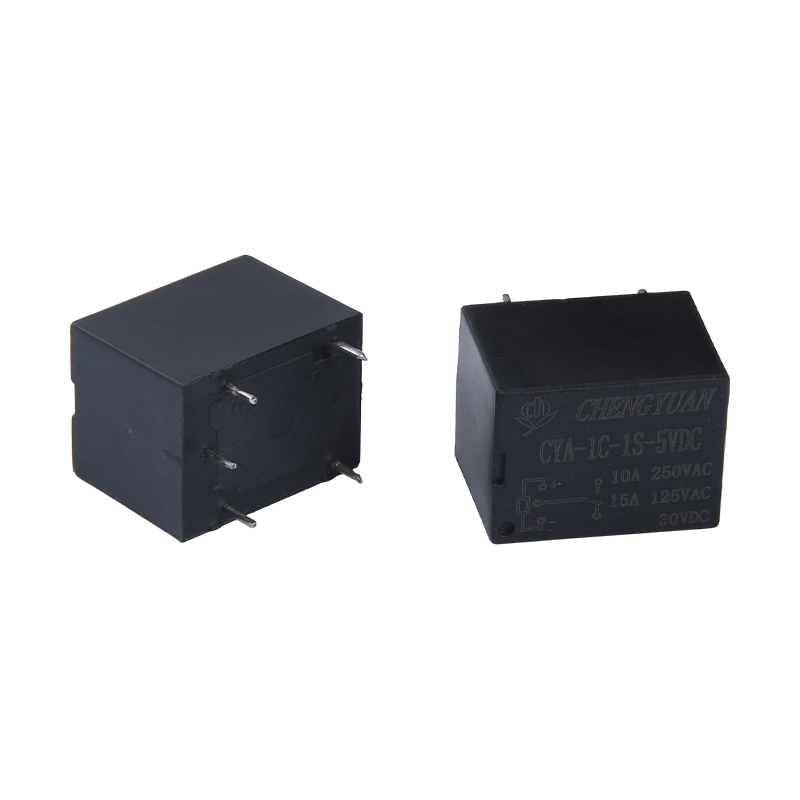

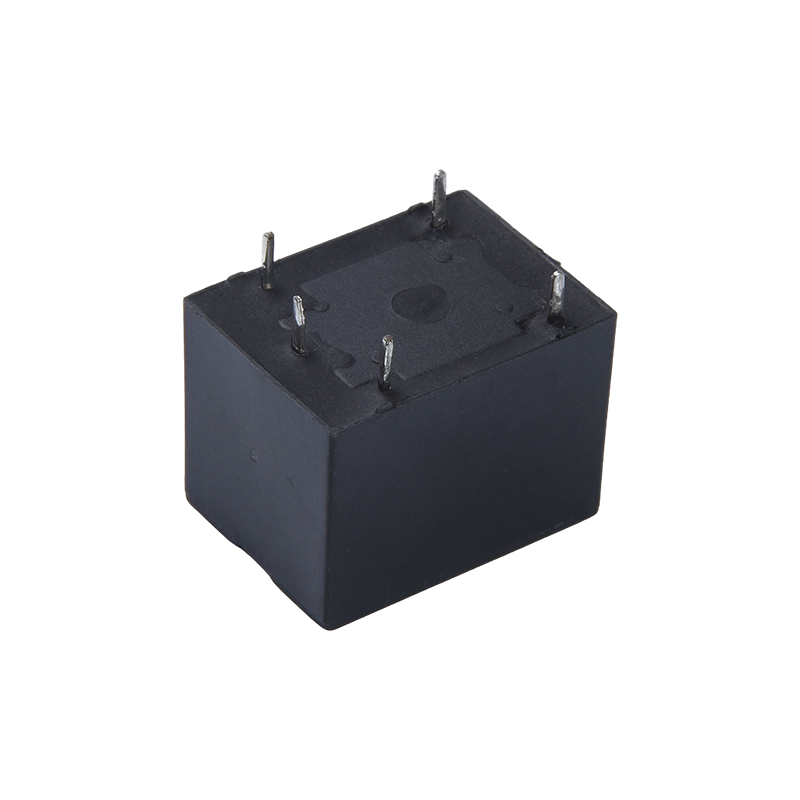

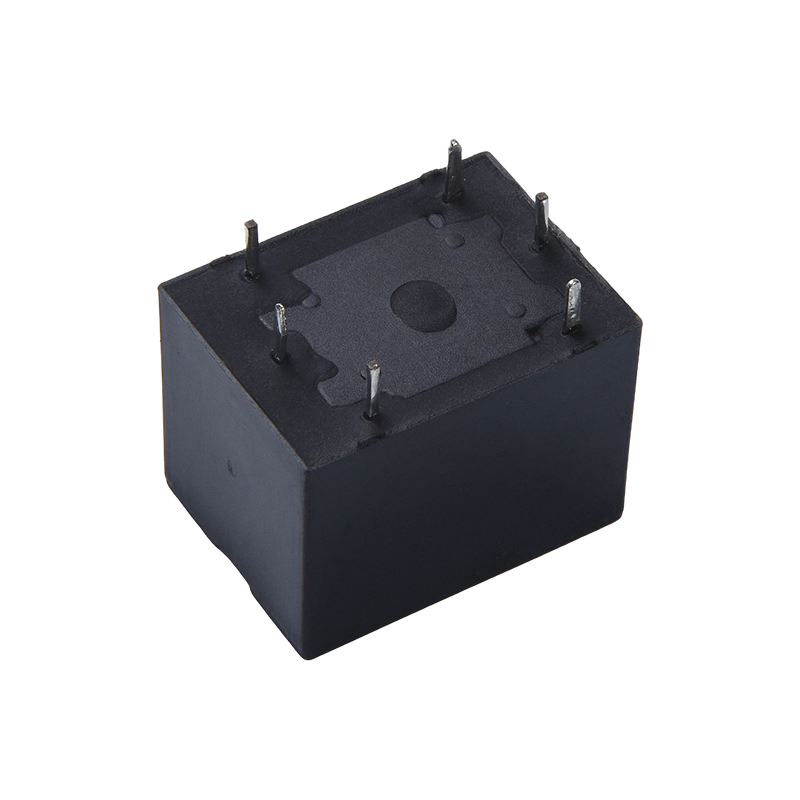

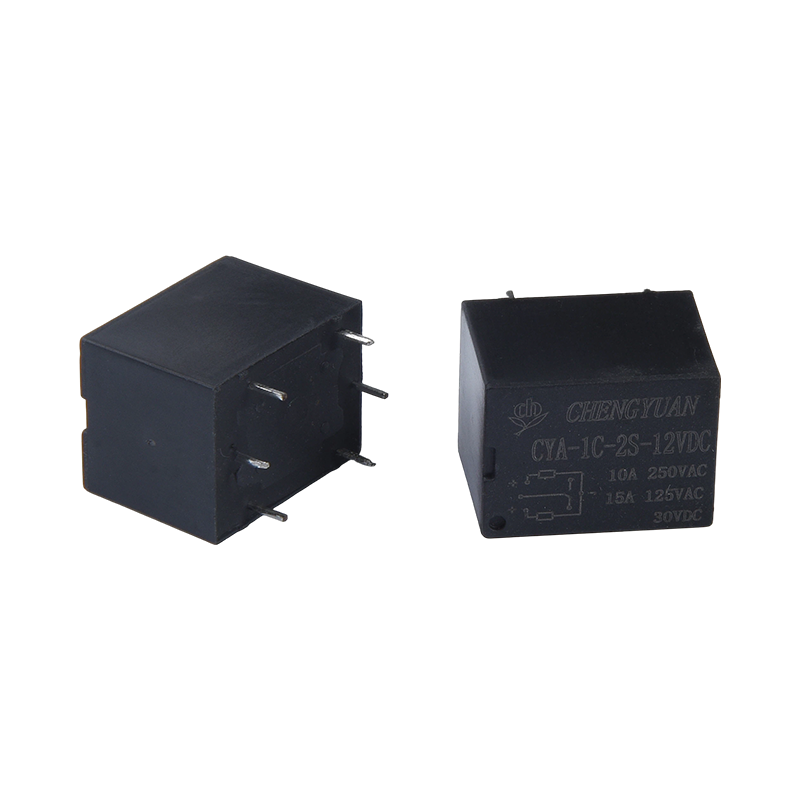

Rơle CYA-S, Rơle chốt từ, Rơle chốt 3F, Chốt từ cuộn dây đơn và đôi

Rơle CYA-S (còn được gọi là Rơle chốt từ, Rơle chốt 3F, Chốt từ cuộn đơn và đôi) thuộc dòng rơle chốt từ CYA-S và CYF-S (3F/14F). So với các rơle khác cùng loại, ưu điểm cốt lõi của nó nằm ở khả năng duy trì trạng thái hiện tại ngay cả sau khi tắt nguồn điều khiển, cho phép chuyển mạch không tốn điện.  Nó cũng có thiết kế siêu nhỏ gọn và khả năng chuyển đổi dòng điện cao 15A, giúp nó phù hợp với các ứng dụng sử dụng điện năng thấp và sử dụng lâu dài, đồng thời tuân thủ các tiêu chuẩn môi trường RoHS.

Liên hệ với chúng tôi
TRƯỚC：Rơle CYF1-S, Rơle chốt từ, Rơle chốt từ 14F, Rơle chốt từ 10A. TIẾP：Không có bài viết tiếp theo
  • Chi tiết sản phẩm
  • Câu hỏi thường gặp

I. Tính năng
1. Biểu mẫu liên hệ: Cung cấp một biểu mẫu liên hệ thường mở và một biểu mẫu liên hệ chuyển đổi để đáp ứng các yêu cầu thiết kế mạch khác nhau.
2. Đặc điểm lắp đặt: Sử dụng các chân bảng mạch in tiêu chuẩn để lắp PCB dễ dàng, phù hợp với quy trình lắp ráp tự động;
3. Tùy chọn đóng gói: Có hai tùy chọn đóng gói: kín bằng nhựa và chống hàn, để phù hợp với các yêu cầu môi trường khác nhau.
4. Cấu trúc lõi: Sử dụng cấu trúc chốt từ một cuộn hoặc cuộn đôi để đảm bảo duy trì trạng thái lâu dài sau khi mất điện.

II. Chức năng cốt lõi và kịch bản áp dụng
1. Chức năng cốt lõi: Đạt được chuyển đổi mạch không công suất, cung cấp khả năng chuyển mạch và cách ly tín hiệu tự động, đồng thời duy trì trạng thái hiện tại sau khi tắt nguồn điều khiển, thích hợp cho các ứng dụng giữ lâu dài.
2. Trường lưới thông minh: Áp dụng cho các tình huống như đo điện và công tắc điều khiển từ xa, cho phép điều khiển chính xác, tiêu thụ điện năng thấp;
3. Trường năng lượng mới: Có thể sử dụng trong các thiết bị năng lượng mới như bộ biến tần năng lượng mặt trời, đảm bảo trạng thái mạch ổn định.
4. Lĩnh vực công nghiệp và gia đình: Thích hợp cho tự động hóa công nghiệp, nhà thông minh, điều khiển ánh sáng và các tình huống khác;
5. Trường thiết bị đo: Áp dụng cho các liên kết điều khiển mạch của các thiết bị và máy đo khác nhau. III. Tận dụng lợi thế cốt lõi
1. Ưu điểm tiêu thụ điện năng bằng 0: Duy trì trạng thái hiện tại sau khi mất điện, đạt được mức tiêu thụ điện năng bằng 0 khi chuyển đổi, phù hợp với các ứng dụng tiêu thụ điện năng thấp.
2. Công suất chuyển mạch tiếp điểm cao: Tải chuyển mạch tiếp điểm 15A, phù hợp với nhu cầu điều khiển công suất trung bình và cao;
3. Cài đặt và lựa chọn linh hoạt: Kích thước siêu nhỏ, chân PCB tiêu chuẩn và nhiều tùy chọn gói, phù hợp cho việc lắp đặt dày đặc và các môi trường khác nhau;
4. Tuân thủ môi trường: Tuân thủ tiêu chuẩn RoHS, đáp ứng yêu cầu về sản phẩm thân thiện với môi trường;
5. Tính đặc hiệu của cảnh mạnh mẽ: Đặc biệt thích hợp cho các tình huống điều khiển từ xa và bảo trì dài hạn, với tính linh hoạt và tính thực tế vượt trội.

Thông số liên hệ

Cấu hình liên hệ

1A

1C

Điện trở tiếp xúc

100mΩ (1A 6VDC)

Tài liệu liên hệ

AgSnO₂, AgCdO

Tải tiếp điểm (Điện trở)

10A 277VAC/28VDC

Điện áp chuyển mạch tối đa

277VAC / 30VDC

Dòng chuyển mạch tối đa

15A

10A

Công suất chuyển mạch tối đa

2500VA

Độ bền cơ học

Chu kỳ 1×10⁷

Độ bền điện

Chu kỳ 5×10⁴

tham số

Đặc điểm kỹ thuật

Điện trở cách điện

100MΩ (500VDC)

Điện môi chịu được điện áp

Giữa liên hệ và cuộn dây

1500VAC trong 1 phút

Giữa các liên hệ mở

750VAC trong 1 phút

Thời gian vận hành (ở điện áp định mức)

5ms

Thời gian phát hành (ở điện áp định mức)

5ms

Sốc

Stability

100m/s² (10g)

sức mạnh

1000m/s² (100g)

Rung

10Hz~55Hz, biên độ gấp đôi 1,5mm

Độ ẩm

Độ ẩm 35%~85%

Phạm vi nhiệt độ

-40°C ~ 85°C

Loại thiết bị đầu cuối

loại PCB

cân nặng

Khoảng 10g

Loại bao bì

Loại kín bằng nhựa, loại chống hàn

Ghi chú:

(1) Tất cả các giá trị trên là giá trị ban đầu;

Tiếp sức Shengyuan

Thông số cuộn dây

Công suất cuộn định mức

Cuộn dây đơn  <550mW

Cuộn dây kép    <750mW

Bảng thông số kỹ thuật cuộn dây        23oC

Điện áp định mức (VDC)

Đặt/Đặt lại điện áp (VDC)

Độ rộng xung (ms)

Điện trở cuộn dây kép (Ω±10%)

Điện trở cuộn dây đơn (Ω±10%)

5

3,80

≥50

47/47

45

6

4,50

≥50

100/100

100

9

6,80

≥50

227/237

225

12

9,00

≥50

193/305

310

18

13,5

≥50

900/900

900

24

18,0

≥50

1060/1370

1160

Chứng nhận an toàn

CQC

1A

10A 250VAC

15A 125VAC

10A 28VDC

1C

10A 250VAC

10A 28VDC

TUV

1A

7,5A 250VAC cos phi=1

7,5A 14VDC L/R=0ms

1C

7,5A 250VAC cos phi=1

7,5A 14VDC L/R=0ms

Ví dụ về nhãn hiệu đặt hàng

Mô hình rơle(1)CYA

Điện áp cuộn dây 3 5 6 9 12 18 24 48VDC

Dạng tiếp điểm 1A: Một bộ thường mở 1C: Một bộ công tắc

Dạng cuộn 1S: cuộn đơn 2S: cuộn đôi

Vật liệu tiếp xúc T: AgSnO2, Không có: AgCdO

Lưu ý: (1) Trong môi trường chứa các khí độc hại như H2S, SO2, NO2, v.v., nên sử dụng các sản phẩm có nắp nhựa và vui lòng tiến hành kiểm tra và xác nhận trong sử dụng thực tế; khi không cần làm sạch tổng thể, bạn nên

Nên ưu tiên cho các sản phẩm chống từ thông;

(2) Sản phẩm này là sản phẩm thân thiện với môi trường. Vui lòng đánh dấu số tính năng tương ứng khi đặt hàng, trong đó (551) biểu thị tuân thủ RoHS (danh bạ có chứa cadmium) và (555) biểu thị tuân thủ RoHS (danh bạ không chứa cadmium).
