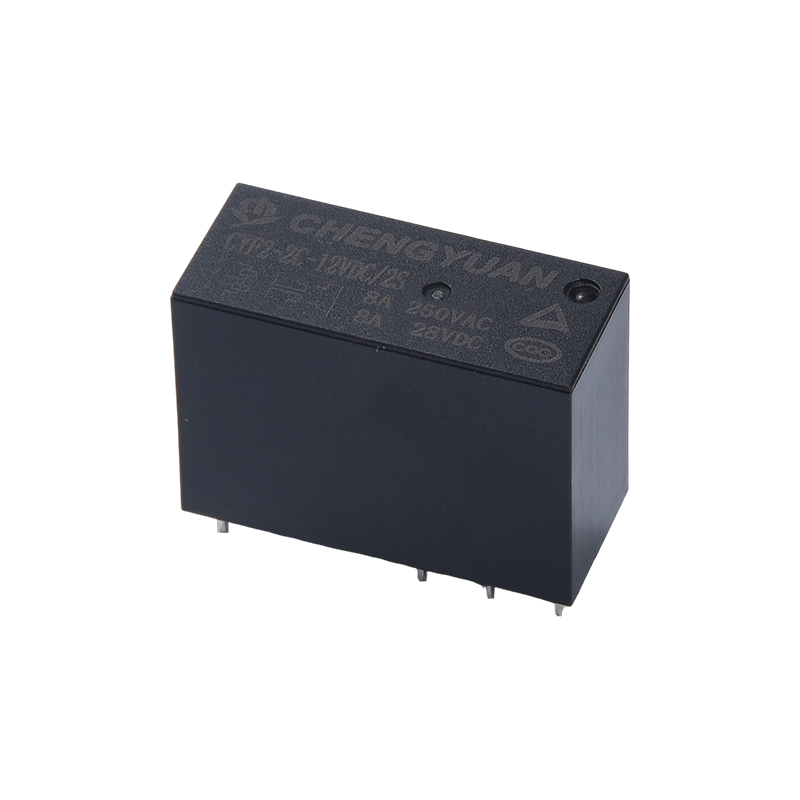

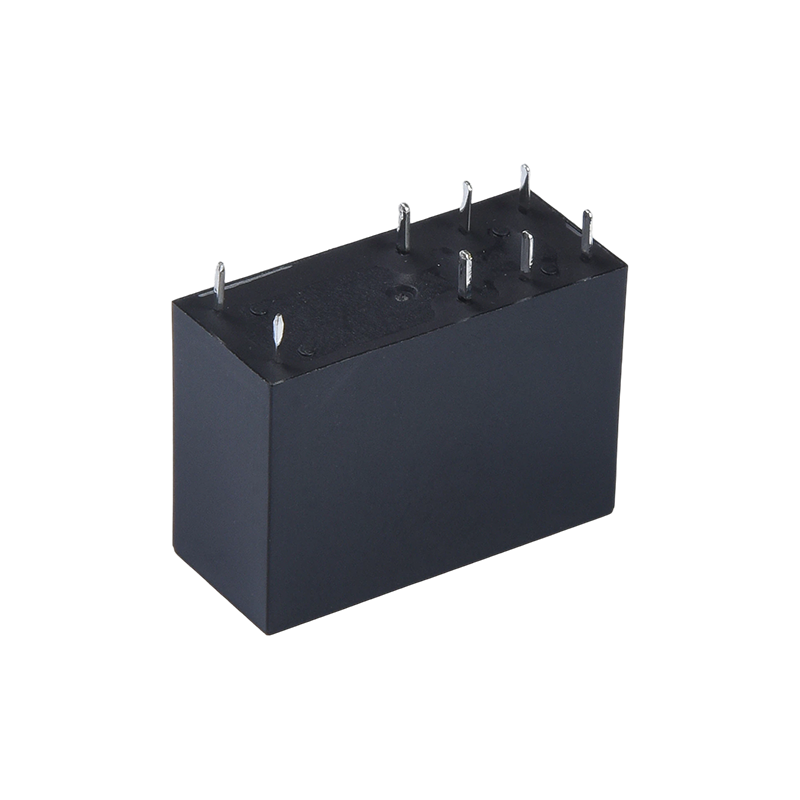

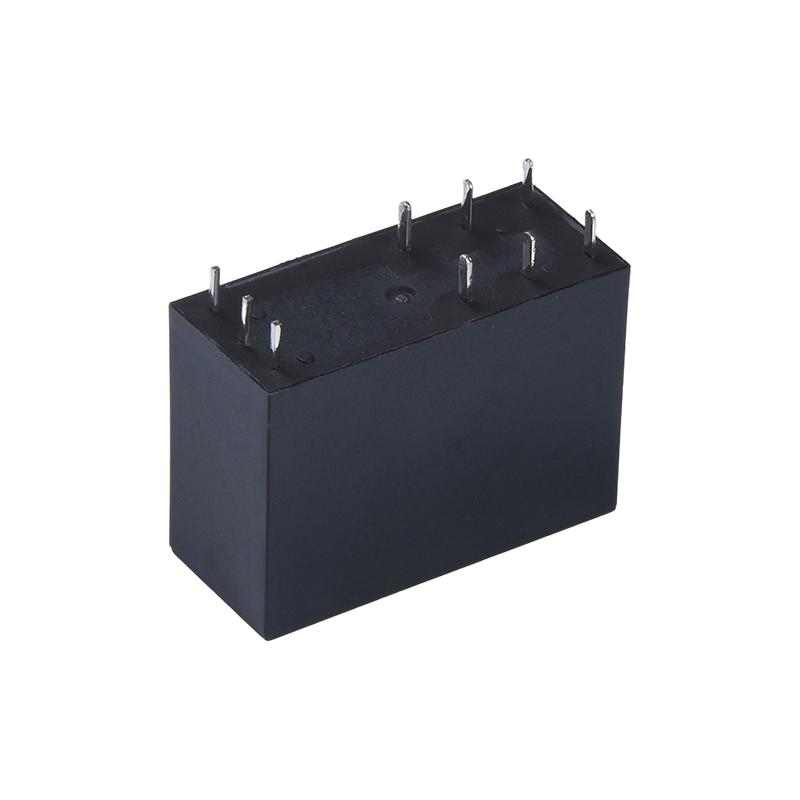

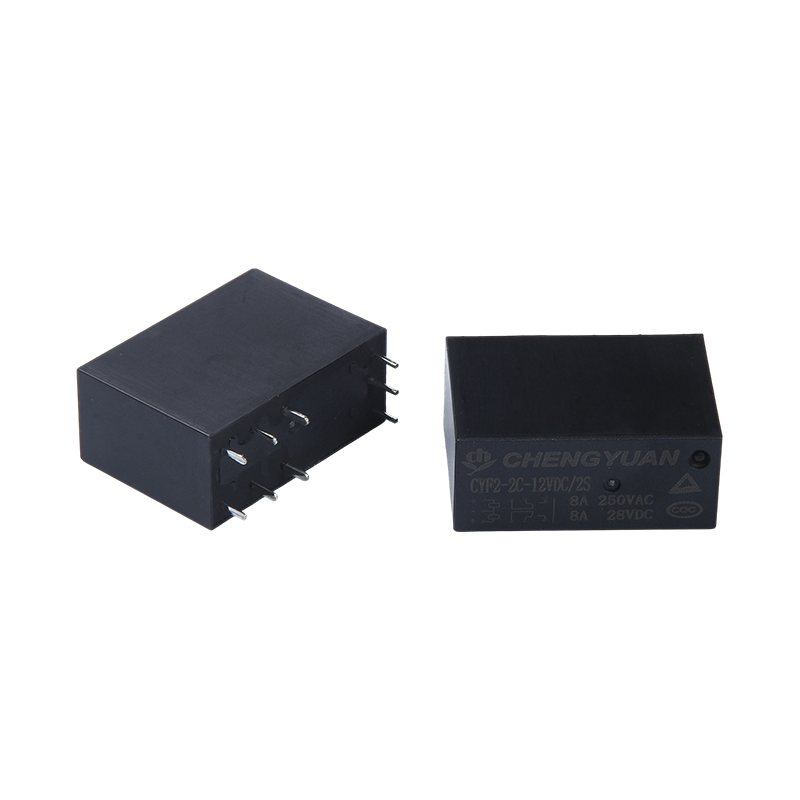

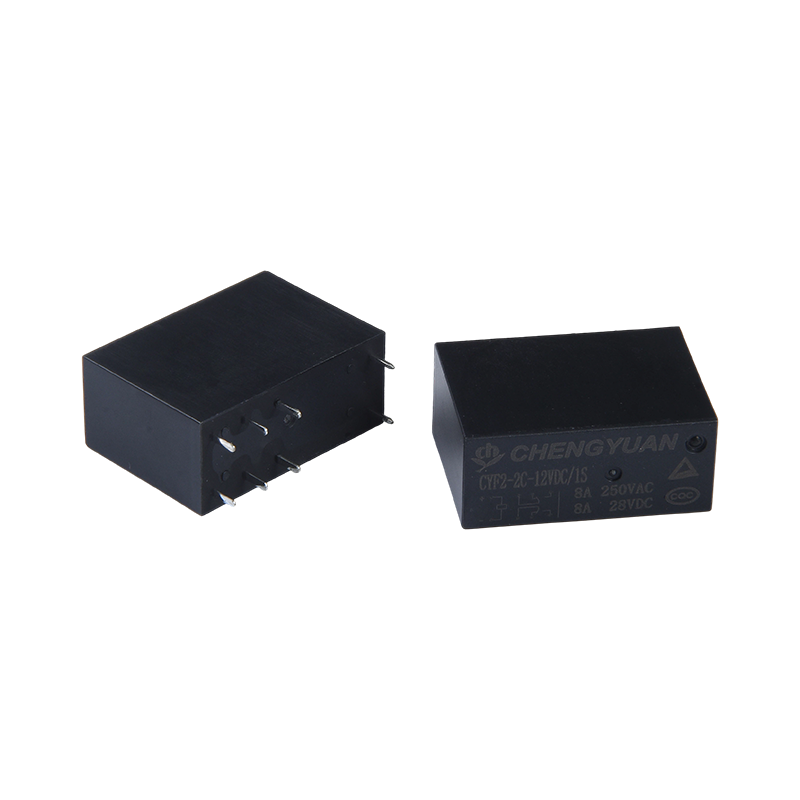

Rơle CYF2-S, Rơle chốt từ, Rơle chốt từ 14F, Rơle chốt từ 8A.

Rơle CYF2-S là loại rơle chốt từ có cấu trúc 14F nhỏ gọn, có khả năng chuyển mạch tải từ 5A đến 8A và điện áp chịu được cao 5000V. Không giống như rơle truyền thống yêu cầu nguồn điện liên tục, sản phẩm này sử dụng nguyên lý hoạt động xung chốt từ, chỉ tiêu thụ điện năng trong quá trình chuyển đổi trạng thái. Điều này làm giảm đáng kể mức tiêu thụ năng lượng của hệ thống trong thời gian dài trong khi vẫn duy trì hỗ trợ cách ly điện áp cao và lắp đặt mật độ cao.

Liên hệ với chúng tôi
TRƯỚC：Rơle CYF3-S, Rơle chốt từ, Rơle chốt từ 14F, Rơle chốt từ 16A. TIẾP：Rơle CYF1-S, Rơle chốt từ, Rơle chốt từ 14F, Rơle chốt từ 10A.
  • Chi tiết sản phẩm
  • Câu hỏi thường gặp

Tính năng:
1. Chức năng chốt từ: Sử dụng kích thích xung; cuộn dây chỉ tiêu thụ điện trong thời điểm chuyển mạch và trạng thái tiếp điểm sẽ tự khóa sau khi tắt nguồn, giúp giảm đáng kể mức tiêu thụ năng lượng của hệ thống.
2. Chuyển mạch tải cao: Danh bạ hỗ trợ chuyển mạch dòng điện 8A, đáp ứng nhu cầu điều khiển công suất cao của các thiết bị gia dụng như máy điều hòa và lò vi sóng.
3. Cách ly điện áp chịu được cao: Điện áp chịu được giữa cuộn dây và các tiếp điểm đạt 5000V, mang lại hiệu suất cách ly điện tuyệt vời và đảm bảo an toàn cho mạch điều khiển.
4. Thiết kế nhỏ gọn: Kích thước nhỏ và cấu trúc nhỏ gọn, lý tưởng để gắn mật độ cao trên bảng PCB.
5. Phạm vi cuộn dây điện áp rộng: Cung cấp nhiều thông số kỹ thuật cuộn dây khác nhau từ 3VDC đến 48VDC, thích ứng với các điện áp điều khiển khác nhau.
6. Chứng nhận an toàn: Được chứng nhận TUV và CQC, tuân thủ các tiêu chuẩn an toàn quốc tế.

Ứng dụng điển hình:
1. Thiết bị liên lạc: Được sử dụng trong các trạm cơ sở liên lạc và thiết bị chuyển mạch để chuyển mạch và định tuyến tín hiệu công suất thấp.
2. Thiết bị gia dụng: Thích hợp cho máy điều hòa không khí, lò vi sóng và các thiết bị khác làm công tắc điều khiển tiết kiệm năng lượng.
3. Thiết bị an ninh: Được sử dụng trong hệ thống báo động an ninh và kiểm soát truy cập để đảm bảo trạng thái khóa hoặc báo động ban đầu được duy trì ngay cả trong trường hợp mất điện.
4. Thiết bị văn phòng: Được ứng dụng trong các thiết bị tự động hóa văn phòng, như máy photocopy và máy in, để giảm mức tiêu thụ điện năng ở chế độ chờ.

Dữ liệu liên hệ

Loại

CYA

Tài liệu liên hệ

Hợp kim bạc

Liên hệ kháng cự

Tối đa 100 mΩ(tại 1A 16VDC)

Tải định mức (Tải điện trở)

10A250VAC

Tối đa. chuyển đổi dòng điện

15A

Tối đa.  điện áp chuyển mạch

250VAC

Tối đa. chuyển đổi nguồn điện

2500VA

Tối thiểu. chuyển đổi tải

6V 1A



Đặc điểm

Thời gian hoạt động (ở điện áp cuộn dây định mức)

Tối đa 8 mili giây ( Không có đi-ốt)

Thời gian phát hành

Tối đa 5 mili giây ( Không có đi-ốt)

Điện trở cách nhiệt

Tối thiểu 1000MΩ (ở 500VDC)

Độ bền điện môi

Giữa các tiếp điểm mở: 750VAC, 50/60Hz trong 1 phút

Giữa cuộn dây và tiếp điểm: 1500VAC , 50/60Hz trong 1 phút

Khả năng chống rung

Phá hoại

10-55Hz, ở biên độ gấp đôi 1,5 mm

chức năng

10-55Hz, ở biên độ gấp đôi 1,5 mm

Khả năng chống sốc

chức năng

10G phút

Phá hoại

10G phút

sức bền

Độ bền cơ học （10800ops./h)

10.000.000  ops.(ở nhiệt độ phòng)

Độ bền điện (360ops./h)

100.000 hoạt động(ở nhiệt độ phòng)

Nhiệt độ môi trường xung quanh

-40oC~ 85oC( không ngưng tụ)

cân nặng

Xấp xỉ 8,5g

Dữ liệu cuộn dây (ở 20oC)

danh nghĩa

điện áp

(VDC)

danh nghĩa

điều hành

hiện tại

±10%(mA)

Điện trở cuộn dây

±10%(Ω)

danh nghĩa operating

quyền lực

Hoạt động điện áp

(Tối đa.)

Giải phóng điện áp

(Tối thiểu)

Tối đa. điện áp cho phép

3

120

25

Khoảng 0,36W

75% danh nghĩa

điện áp

5%  danh nghĩa

điện áp

130%  điện áp danh định

5

71.42

70

6

60

100

9

40

225

12

30

400

15

24

625

18

20

900

24

15

1600

48

7.5

6400

Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây quá 10 phút để tránh làm cuộn dây thd quá nóng.

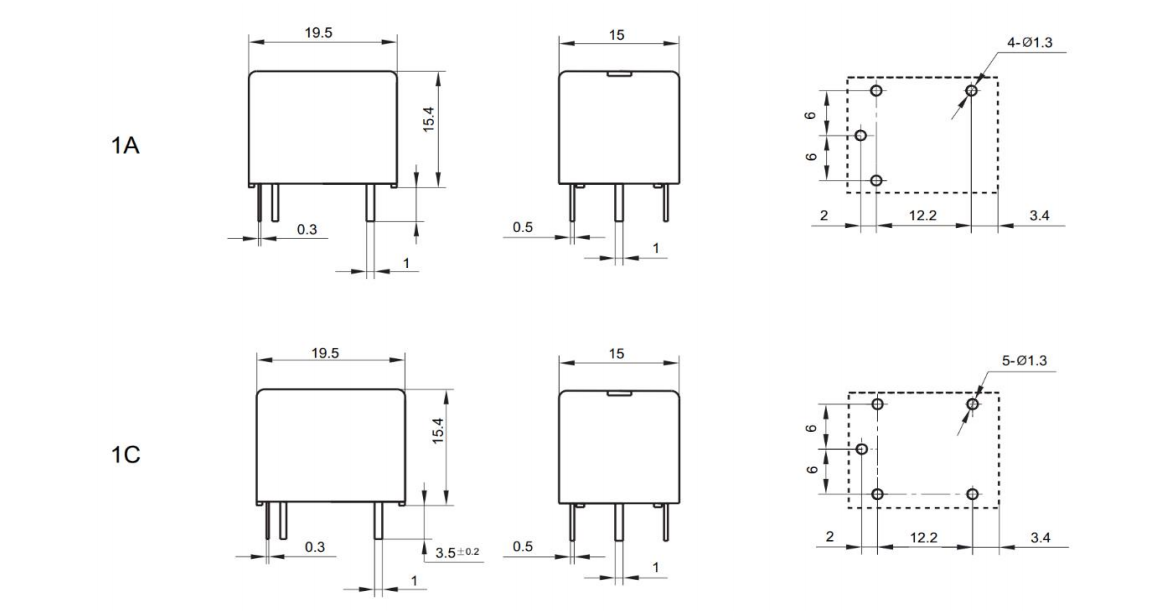

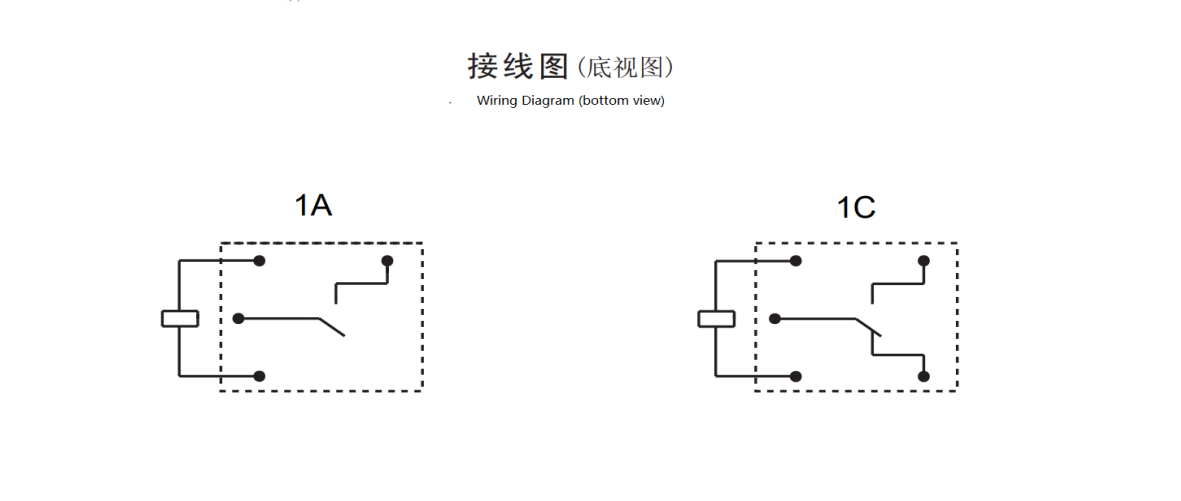

Kích thước phác thảo,   Sơ đồ nối dây, bố cục PCB  (Đơn vị: mm)

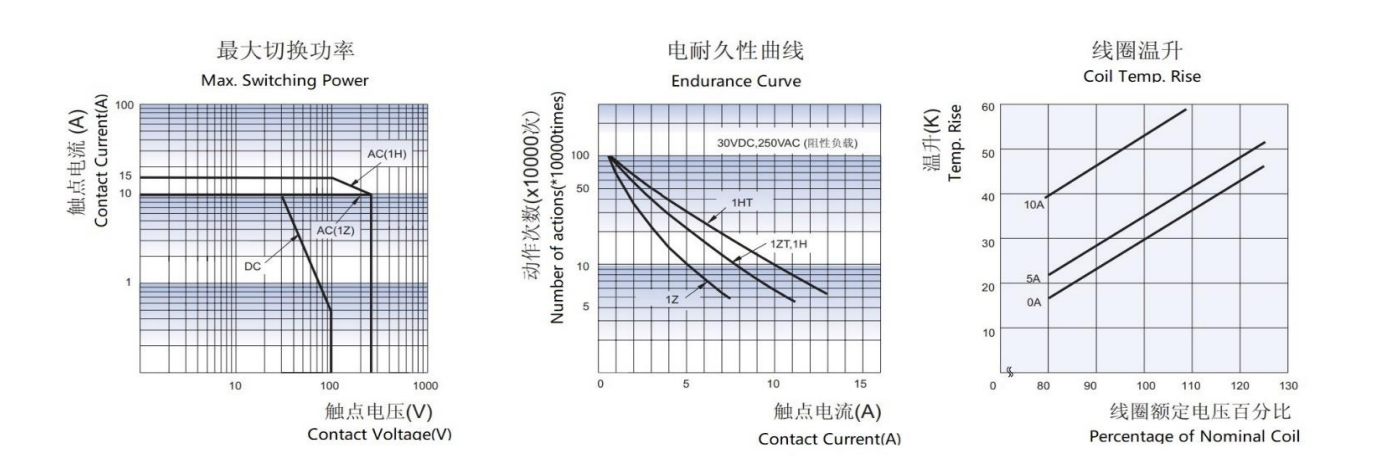

Đường cong đặc trưng



CYA - 1 - C - 12VDC - H - D - T - XX
1        2    3        4        5    6    7    8

1:    Loại: CYA

2:    Số lượng Cực: 1-1Cực

3:    Liên hệ Thỏa thuận: C Từ C   ; H Từ A  ;     B Từ  B

4:    Điện áp danh nghĩa: 3,5,6,9,12,18,24,48VDC

5:    Màu Vỏ: T -Trắng; H-Đen; L-Blue  6:Công suất cuộn dây: D-0,45W   L-0,36W

7:   Cấu trúc bảo vệ: Chống S-Flux,

SH- Loại kín có thể giặt được

8:    Thông số đặc biệt: Loại không tiêu chuẩn

Chữ cái hoặc số-Yêu cầu đặc biệt

(1): Rơle chống từ thông không thể sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.

(2): Không nên làm sạch bằng nước hoặc xử lý bề mặt sau khi rơ-le chống từ thông được lắp ráp trên PCB.

(3): Các yêu cầu cụ thể của khách hàng (XX) sẽ được công ty chúng tôi đánh giá và sau đó đánh dấu bằng các ký hiệu đặc trưng.
