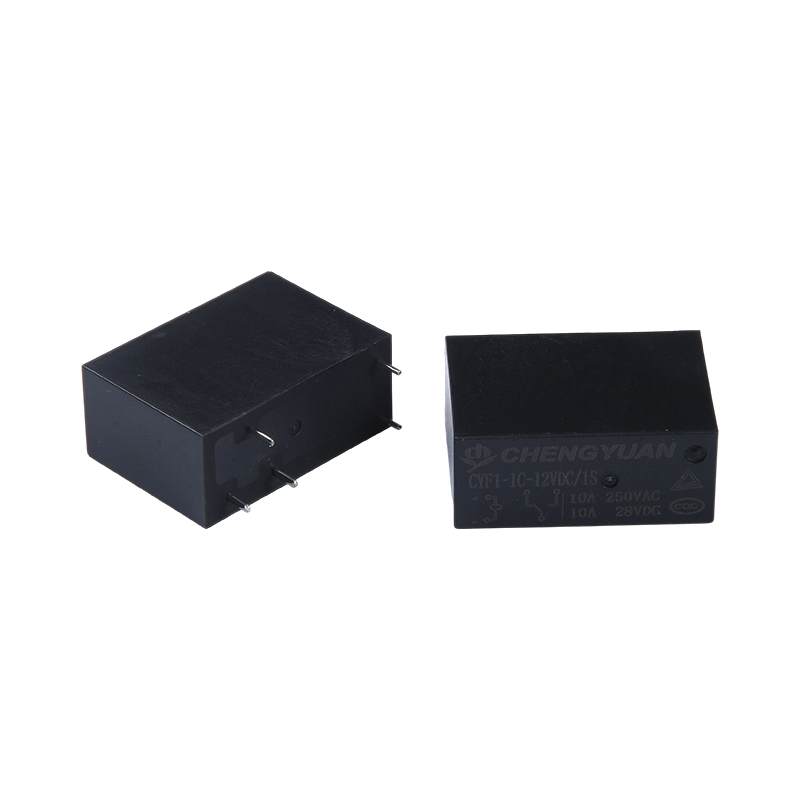

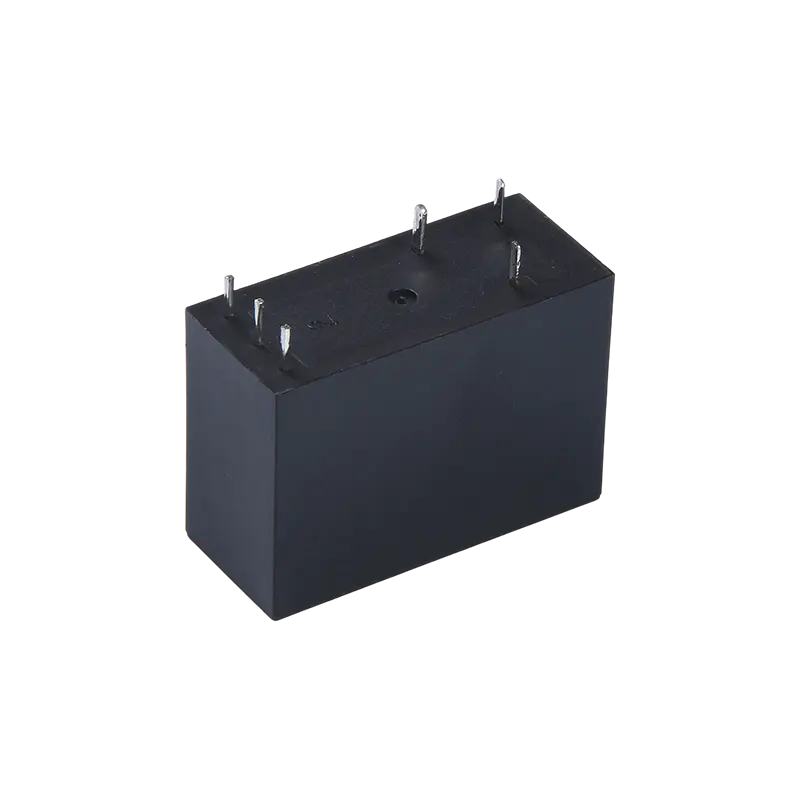

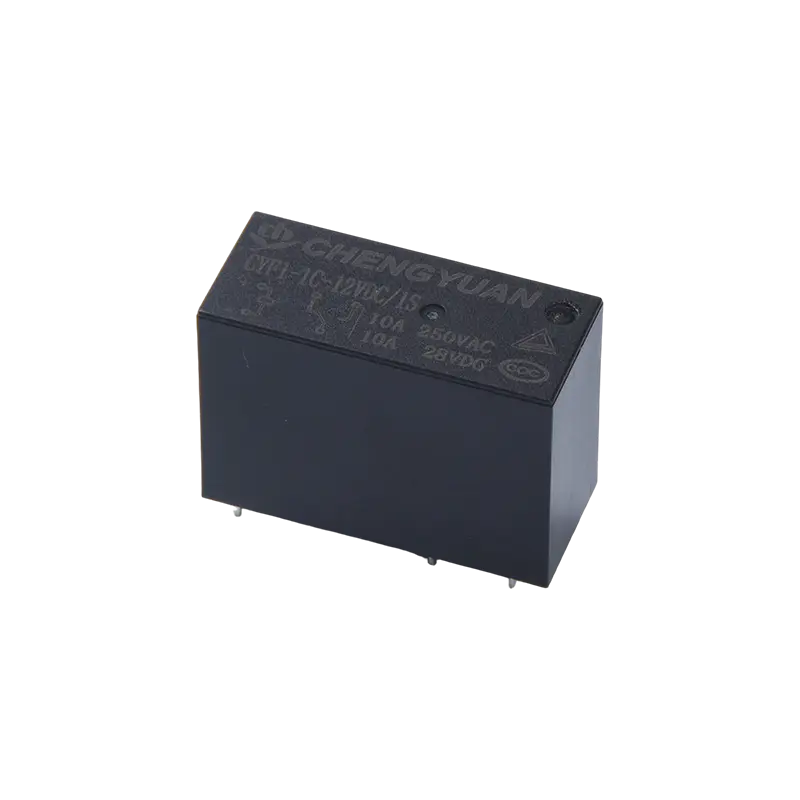

Ưu điểm sản phẩm:
• Không tiêu thụ điện tĩnh: Sử dụng nguyên lý chốt từ, trạng thái tiếp điểm được duy trì mà không cần cấp nguồn liên tục sau khi kích hoạt, giúp giảm đáng kể mức tiêu thụ điện ở chế độ chờ của hệ thống.
• Tải trọng cao, thiết kế nhỏ gọn: Đạt công suất chuyển mạch tiếp điểm tối đa 16A trong một gói siêu nhỏ, mang lại mật độ năng lượng cao và tiết kiệm không gian PCB.
• Bộ nhớ trạng thái tắt nguồn: Vị trí tiếp điểm không thay đổi sau khi mất điện và trạng thái ban đầu được duy trì mà không cần điều khiển khi có điện trở lại, thích hợp cho các mạch dự phòng hoặc khóa liên động an toàn.
Tính năng:
• Công suất chuyển mạch tiếp điểm tối đa 16A
• Có sẵn ở cấu hình tiếp điểm chuyển đổi một cực và hai cực
• Kích thước siêu nhỏ, chân cắm PCB tiêu chuẩn
• Có sẵn loại kín và loại chống từ thông
• Sản phẩm thân thiện với môi trường (tuân thủ ROHS)
• Kích thước: (28,9*12,6*20,6) mm
Ứng dụng chính:
• Đồng hồ thông minh và quản lý năng lượng: Được sử dụng để điều khiển chuyển mạch từ xa trong các đồng hồ trả trước và cầu dao thông minh, đạt được mức tiêu thụ điện năng thấp thông qua chốt từ.
• Thiết bị tiết kiệm năng lượng: Được tích hợp vào bộ điều khiển nguồn điện chính của các thiết bị như điều hòa không khí và máy nước nóng để giảm tiêu thụ điện năng dự phòng và đáp ứng các tiêu chuẩn về hiệu quả năng lượng.
• Nguồn cung cấp điện liên tục và lưu trữ năng lượng: Được sử dụng trong các mạch chuyển mạch đầu ra của UPS và bộ biến tần quang điện, đảm bảo tính liên tục của hệ thống bằng cách duy trì trạng thái trong thời gian mất điện.
• Hệ thống an toàn và phòng cháy chữa cháy: Được sử dụng trong hệ thống báo động và mạch điều khiển chiếu sáng khẩn cấp để đảm bảo trạng thái chuyển mạch đáng tin cậy khi mất điện đột ngột.
Thông số liên hệ
| Cấu hình liên hệ | 1A/1C | 2A/2C |
| Điện trở tiếp xúc | <50mΩ (1A 6VDC) |
| Tài liệu liên hệ | AgSnO₂,AgCdO |
| Tải tiếp điểm (Điện trở) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Điện áp chuyển mạch tối đa | 250VAC / 28VDC |
| Dòng chuyển đổi tối đa | 20A/16A/10A | 8A/5A |
| Công suất chuyển mạch tối đa | 5000VA/480W | 1200VA/150W |
| Độ bền cơ học | Chu kỳ 1×10⁷ |
| Độ bền điện | Chu kỳ 1×10⁵ |
Thông số cuộn dây
| Công suất cuộn định mức - | Cuộn dây đơn 540mW |
| Cuộn dây kép ≦1W (Công suất thay đổi tùy theo thông số kỹ thuật) |
| Nhiệt độ cuộn dây tăng | 26°C (47°F) ở điện áp định mức |
| Nhiệt độ tối đa | 130°C (266°F) |
Bảng thông số cuộn dây
| Điện áp định mức (VDC) | Đặt/Đặt lại điện áp (VDC) | Độ rộng xung (ms) | Điện trở cuộn dây kép (Ω±10%) | Điện trở cuộn dây đơn (Ω±10%) |
| Cuộn dây 1 | Cuộn dây 2 |
| 3 | 2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | 4,00 | ≥50 | 37 | 33 | 42 |
| 12 | 9,60 | ≥50 | 200 | 169 | 267 |
| 24 | .19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | 38,4 | ≥50 | 2780 | 2315 | 4267 |
Thông số hiệu suất
| Điện trở cách điện | 100MΩ (500VDC) |
| Điện môi chịu được điện áp | Giữa liên hệ và cuộn dây | 5000VAC trong 1 phút |
| Giữa các liên hệ mở | 750VAC trong 1 phút |
| Thời gian vận hành (ở điện áp định mức) | 10ms |
| Thời gian phát hành (ở điện áp định mức) | 5ms |
| Sốc | Tính ổn định | 100m/s² (10g) |
| sức mạnh | 1000m/s² (100g) |
| Rung | 10Hz~55Hz, biên độ gấp đôi 1,5mm |
| Độ ẩm | Độ ẩm 35%~85% |
| Phạm vi nhiệt độ | -40°C ~ 85°C |
| Loại thiết bị đầu cuối | loại PCB |
| cân nặng | Khoảng 10g |
| Loại bao bì | Loại kín bằng nhựa, loại chống hàn |
Chứng nhận an toàn
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Ví dụ về nhãn hiệu đặt hàng
Mô hình rơle CYF
Điện áp cuộn dây 5 6 9 12 18 24 48 VDC
Mẫu liên hệ 1A: một nhóm thường mở, 1C: một nhóm chuyển đổi, 2A: hai nhóm thường mở, 2C hai nhóm chuyển đổi
Dạng cuộn 1S: cuộn đơn 2S: cuộn đôi
Vật liệu tiếp xúc T: AgSnO2, Không có: AgCdO
Lưu ý: (1) Trong môi trường chứa các khí độc hại như H2S, SO2, NO2, v.v., nên sử dụng các sản phẩm có nắp nhựa và vui lòng tiến hành kiểm tra và xác nhận trong sử dụng thực tế; khi không cần làm sạch tổng thể, bạn nên
Nên ưu tiên cho các sản phẩm chống từ thông;
- Sản phẩm này là một sản phẩm thân thiện với môi trường. Vui lòng đánh dấu số tính năng tương ứng khi đặt hàng, trong đó (551) biểu thị tuân thủ RoHS (danh bạ có chứa cadmium) và (555) biểu thị tuân thủ RoHS (danh bạ không chứa cadmium).
Sơ đồ nối dây, đơn vị kích thước lỗ lắp: mm
(1) Dung sai kích thước không được chỉ định cho một số kích thước bên ngoài của sản phẩm. Khi kích thước bên ngoài 1mm, dung sai là ± 0,2mm; khi kích thước bên ngoài nằm trong khoảng 1 ~ 5mm, dung sai là ± 0,3mm.
Khi kích thước tổng thể> 5mm, dung sai là ± 0,4mm;
(2) Kích thước lỗ lắp không có dung sai kích thước là ± 0,1mm.
Những điều cần lưu ý:
- Trạng thái xuất xưởng của rơle chốt từ là trạng thái reset nhưng do các yếu tố như tác động trong quá trình vận chuyển hoặc lắp đặt rơle có thể chuyển sang trạng thái hoạt động. Vì vậy, khi sử dụng (nguồn điện
Khi được kết nối, vui lòng đặt lại nó về trạng thái hoạt động hoặc trạng thái đặt lại nếu cần.
- Để đảm bảo rơle chốt từ hoạt động hoặc đặt lại, điện áp kích thích đặt vào cuộn dây phải đạt đến điện áp định mức và độ rộng xung phải lớn hơn 5 lần thời gian tác động hoặc đặt lại. Đừng
Khi cấp điện áp vào cuộn dây tác động và đặt lại, không cấp điện áp vào cuộn dây trong thời gian dài (hơn 1 phút).
- Trong quá trình vận chuyển, bảo quản và sử dụng sản phẩm, vui lòng giữ sản phẩm tránh xa từ trường mạnh để tránh thay đổi điện áp hoạt động và điện áp đặt lại.
