Cuộc gọi không nóng vào buổi sáng lạnh nhất trong năm thường kết thúc ở cùng một bộ phận. Bộ điều chỉnh nhiệt đang kêu, bảng điều khiển đang gửi 24 VAC, máy biến áp kiểm tra và các bộ phận làm nóng vẫn lạnh. Công tắc tơ lò là bộ phận đã ngừng thực hiện công việc của nó.
Công tắc tơ lò là một công tắc hoạt động bằng điện hạng nặng. Một cuộn dây điện áp thấp, hầu như luôn luôn là 24 VAC trong thiết bị dân dụng, kéo theo các tiếp điểm điện áp đường dây mang toàn bộ dòng điện của các bộ phận làm nóng hoặc động cơ quạt gió. Ba con số xác định phần chính xác: điện áp cuộn dây, định mức dòng điện tiếp điểm ở điện áp đặt vào và cấu hình cực. Phù hợp cả ba và công tắc tơ sẽ hoạt động trong nhiều năm trong mùa sưởi ấm. Bỏ lỡ một cái và kết quả là các điểm tiếp xúc bị hàn, cuộn dây kêu lạch cạch hoặc tình trạng không tỏa nhiệt tương tự vào mùa đông năm sau.
Công tắc tơ lò làm gì trong mạch điện
Công tắc tơ tồn tại để giữ dây điều khiển điện áp thấp cách xa điện áp đường dây. Bộ điều nhiệt và bảng điều khiển hoạt động ở điện áp 24 VAC, an toàn khi đi qua cáp điều nhiệt mỏng. Các bộ phận làm nóng, động cơ quạt gió và máy nén hoạt động ở điện áp 120, 208, 240 hoặc 277 VAC và có thể tạo ra hàng chục ampe. Công tắc tơ nằm trên ranh giới đó. Cuộn dây của nó được nối vào mạch điều khiển, các tiếp điểm của nó được nối vào mạch đường dây và cả hai không bao giờ chạm vào điện.
Nơi bộ phận sống phụ thuộc vào thiết bị:
- Lò nung điện và bộ xử lý không khí: công tắc tơ chuyển mạch các bộ phận làm nóng, thường hoạt động cùng với các bộ sắp xếp thứ tự để xử lý các phần tử trong vài giây.
- Lò gas: một công tắc tơ hoặc rơle quạt sẽ chuyển động cơ quạt ở điện áp đường dây sau khi bo mạch quyết định bộ trao đổi nhiệt đủ ấm.
- Các bộ phận đóng gói và các bộ phận ngoài trời: công tắc tơ chuyển mạch máy nén và quạt ngưng tụ với nhau, đó là lý do tại sao định mức của nó được nêu trong các bộ khuếch đại rôto bị khóa cũng như các bộ khuếch đại đang chạy.
Cần tách công tắc tơ ra khỏi các rơle nhỏ trên bảng điều khiển lò. Rơle bảng chuyển đổi van gas, bộ cảm ứng hoặc máy tạo độ ẩm và xử lý một hoặc hai amp. Công tắc tơ xử lý tải nặng và sự khác biệt về nhiệm vụ sẽ thúc đẩy mọi xếp hạng được in trên nhãn của nó.
Những con số quan trọng trước khi bạn chỉ định hoặc thay thế
Điện áp cuộn dây đến trước. Cuộn dây 24 VAC sẽ không kéo vào mạch 120 VAC một cách đáng tin cậy và cuộn dây 240 VAC trên mạch 24 VAC đơn giản là sẽ không di chuyển. Hầu hết các máy biến áp lò đốt dân dụng đều có điện áp 24 VAC và định mức khoảng 40 VA, đủ cho cuộn dây công tắc tơ cộng với van gas và bảng mạch. Cuộn dây có thể chịu được một số độ võng, nhưng khi máy biến áp yếu hoặc cáp điều chỉnh nhiệt độ quá nhỏ, công tắc tơ kêu vang thay vì đóng hoàn toàn và tiếng kêu sẽ làm cháy cuộn dây nhanh hơn bất kỳ thứ gì khác.
Đánh giá liên hệ đứng thứ hai và có hai phần. Định mức điện trở, thường là 25, 30 hoặc 40 A ở 240 đến 277 VAC, bao phủ các dàn bộ phận làm nóng. Xếp hạng động cơ được biểu thị dưới dạng ampe đầy tải và ampe rôto bị khóa và đó là con số quan trọng khi máy nén nằm trên các tiếp điểm. Công tắc tơ điện trở 40 A không tự động là công tắc tơ máy nén 40 A.
Sau đó đến các chi tiết cơ khí:
- Cấu hình cực: một cực cho một chân, hai cực cho 240 VAC một pha, ba cực cho ba pha.
- Loại thiết bị đầu cuối: thiết bị đầu cuối vít, kết nối nhanh 1/4 inch hoặc vấu hộp.
- Dấu chân lắp đặt, kiểu giá đỡ và vị trí của các đầu cuối cuộn dây.
Các tùy chọn chuyển mạch điển hình được sử dụng trong các mạch lò và xử lý không khí. Các giá trị mang tính gần đúng và tải thực tế phải luôn được kiểm tra dựa trên bảng tên thiết bị. | tham số | Công tắc tơ có mục đích xác định | Rơle điện PCB | Mô-đun rơle đường ray DIN |
| Điện áp cuộn dây | 24 VAC điển hình, có sẵn 120 đến 277 VAC | 5 đến 24 VDC hoặc 24 VAC | 24 VAC hoặc VDC |
| Đánh giá liên hệ | 25 đến 40 A ở 240 đến 277 VAC | 8 đến 16 A ở 250 VAC | 5 đến 16 A ở 250 VAC |
| Người Ba Lan | 1 đến 3 | 1 đến 2 | 1 đến 2 |
| gắn kết | Bảng điều khiển hoặc khung | Qua lỗ trên tàu | đường sắt 35 mm |
| Nhiệm vụ điển hình | Các bộ phận, động cơ quạt gió, máy nén | Chuyển mạch trên bo mạch | Công việc xen kẽ và tín hiệu |
Khi tải nhỏ, một số thiết bị sử dụng rơ-le nguồn được hàn vào bảng điều khiển thay vì công tắc tơ bảng riêng. Một bộ phận như rơle PCB CYF3 SPST, định mức 16 A ở 250 VAC, bao gồm việc chuyển mạch trên bo mạch trong đó công tắc tơ đầy đủ sẽ quá khổ.

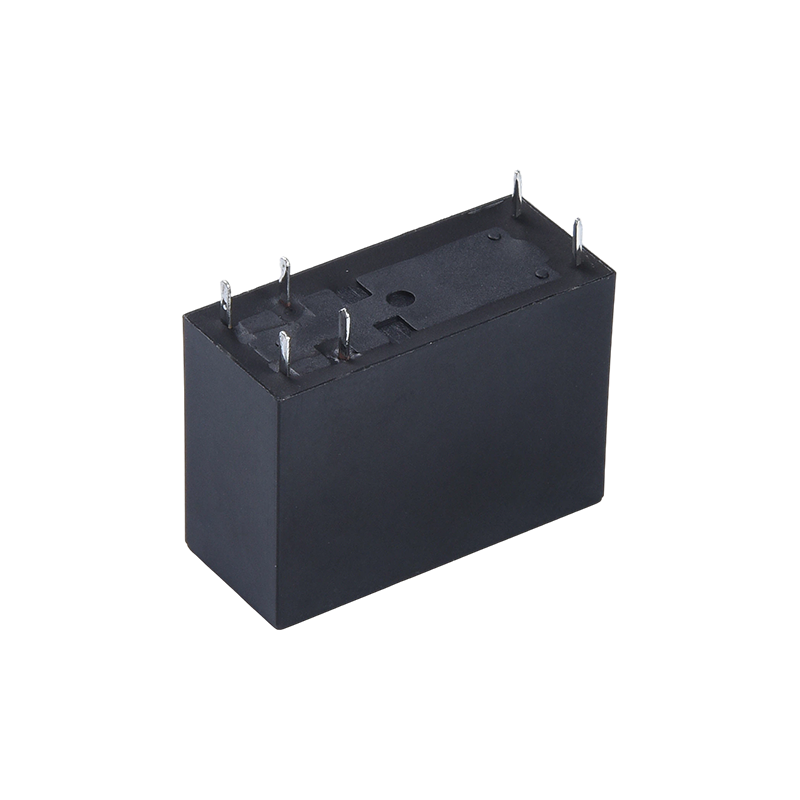

Rơle PCB CYF3 để chuyển mạch trên bo mạch Rơle PCB 16 A 250 VAC nhỏ gọn để chuyển đổi bảng điều khiển trong đó công tắc tơ bảng riêng biệt sẽ quá khổ; cách ly tiếp xúc cuộn dây cao hỗ trợ thiết bị nhỏ gọn. Xem sản phẩm → Các dấu hiệu cho bạn biết contactor đang bị lỗi
Công tắc tơ hiếm khi bị hỏng mà không có cảnh báo. Mô hình thất bại thường chỉ ra chính xác phần đã bỏ cuộc.
- Không có nhiệt khi quạt chạy: cuộn dây hở hoặc bo mạch không cung cấp 24 VAC cho nó. Kiểm tra điện áp ở cuộn dây trước khi kết án bộ phận.
- Kêu cọt kẹt hoặc kêu vo ve: cuộn dây không nhận đủ điện áp để giữ phần ứng, thường là máy biến áp yếu hoặc kết nối bị ăn mòn.
- Nhiệt không tắt: các điểm tiếp xúc đã hàn kín. Công tắc giới hạn cao là thứ duy nhất dừng các phần tử và nó sẽ ngắt liên tục cho đến khi công tắc tơ được thay thế.
- Mùi cháy hoặc cuộn dây bị đổi màu: cách điện của cuộn dây bị hỏng, thường là sau một thời gian dài kêu lạch cạch hoặc chập mạch điều khiển.
- Các tiếp điểm bị rỗ hoặc bị đen: công tắc tơ vẫn đóng nhưng điện trở trên các tiếp điểm đóng đã tăng lên, nhiệt tích tụ ở các cực và công việc chuyển thành sửa chữa hệ thống dây điện thay vì trao đổi các bộ phận.
Thử nghiệm sụt áp khi có điện sẽ phát hiện được trường hợp cuối cùng đó trước khi nó trở nên đắt đỏ. Khi công tắc tơ đóng và tải đang chạy, hãy đo qua các đầu nối dây của mỗi cực. Một bộ tiếp điểm khỏe mạnh chỉ giảm một phần vôn. Sau khi số đọc tăng lên khoảng nửa vôn ở dòng điện định mức, quá trình rỗ sẽ diễn ra tốt đẹp và bộ phận đó sẽ thuộc về lần bảo dưỡng tiếp theo chứ không phải lần hỏng hóc tiếp theo.
Kiểm tra Công tắc tơ lò trong sáu bước
Việc kiểm tra mất khoảng mười lăm phút với đồng hồ vạn năng.
- Tắt nguồn tại lò và cầu dao, sau đó kiểm tra bằng đồng hồ ở các đầu đường dây.
- Chụp ảnh bố cục thiết bị đầu cuối trước khi tháo bất kỳ dây nào.
- Ngắt kết nối các dây dẫn cuộn dây và đo điện trở cuộn dây. So sánh với giá trị trên bảng tên hoặc một đơn vị tốt đã biết. Việc đọc mở có nghĩa là cuộn dây bị hỏng.
- Cấp điện áp 24 VAC từ một máy biến áp tốt đã biết trực tiếp vào cuộn dây. Một cú nhấp chuột chắc chắn có nghĩa là mạch từ hoạt động. Ù hoặc im lặng chỉ ra cuộn dây hoặc lỗi cơ học.
- Khi cuộn dây đã được ngắt điện, hãy kiểm tra tính liên tục trên mỗi cực. Nó nên đọc mở. Cấp điện cho cuộn dây và xác nhận từng cực đã đóng.
- Kết nối lại mọi thứ, khôi phục nguồn điện và đo độ sụt điện áp trên các tiếp điểm đóng khi có tải. Bước này là bước thường bị bỏ qua nhất và là bước dự đoán cuộc gọi lặp lại.
Chọn một sự thay thế mà không hạ cấp mạch
Sự thay thế an toàn nhất phù hợp với điện áp cuộn dây ban đầu, định mức tiếp điểm ở điện áp áp dụng, số cực và cách lắp đặt. Lỗi phổ biến nhất là lắp một bộ phận vì giá đỡ và thiết bị đầu cuối thẳng hàng trong khi định mức tiếp điểm thấp hơn ban đầu. Công tắc tơ A 30 A thay cho bộ phận 40 A sẽ hoạt động vào một ngày ôn hòa và hàn các tiếp điểm của nó vào buổi sáng lạnh đầu tiên khi mọi bộ phận đều cấp điện cùng một lúc.
Hai thói quen ngăn chặn cuộc gọi lại:
- Xác minh tải thực tế, không chỉ nhãn cũ. Nếu động cơ quạt gió hoặc máy nén được thay thế bằng model khác, cường độ dòng điện toàn tải có thể đã thay đổi.
- Kiểm tra điện áp cuộn dây tại các cực trong khi bộ điều nhiệt đang hoạt động. Chỉ số dưới 24 VAC có nghĩa là công tắc tơ không phải là nguyên nhân gốc rễ và máy biến áp hoặc dây điều khiển cần được chú ý trước tiên.
Việc chuyển đổi dòng điện cao trong mạch sưởi và máy nén thường sử dụng rơle nguồn một cực chắc chắn với khoảng cách tiếp điểm rộng và cuộn dây giữ chắc chắn ở điện áp thấp. Một bộ phận như rơle SPST dòng điện cao CYT90, định mức từ 30 A đến 40 A, được thiết kế cho chính loại tải này.
Rơle dòng điện cao CYT90 để chuyển mạch nặng Rơle nguồn 30A/40A nhỏ gọn có tiếp điểm bằng hợp kim bạc, nhiều tùy chọn lắp đặt và chuyển mạch dòng điện cao cho các thiết bị, máy sưởi và thiết bị điều khiển công nghiệp. Xem sản phẩm → Nơi Rơle kết thúc và Công tắc tơ bắt đầu
Ranh giới giữa hai điều này là vấn đề nghĩa vụ và xây dựng chứ không phải là ranh giới kỹ thuật cứng nhắc. Công tắc tơ được chế tạo để chuyển đổi mục đích xác định với khoảng cách tiếp xúc rộng hơn, lò xo nặng hơn và thiết bị đầu cuối chấp nhận dây điện. Nguyên tắc bên dưới cũng giống như bất kỳ rơle điện từ mục đích chung : một cuộn dây tạo ra một từ trường kéo phần ứng và làm di chuyển các tiếp điểm. Những thay đổi là dòng điện, vật liệu tiếp xúc và độ bền cơ học của các bộ phận chuyển động.
Những người xây dựng bảng điều khiển thường chia công việc thành hai cấp độ. Việc chuyển đổi nguồn xảy ra ở công tắc tơ hoặc rơle dòng điện cao. Sự cách ly và xen kẽ xảy ra trên các mô-đun gắn trên đường ray, đó là nơi một bộ phận như mô-đun rơle đường ray MCYF3 14F với các tiếp điểm 16 A lắp vào tủ điều khiển lò hoặc bảng sưởi lớn hơn.
Mô-đun rơle đường sắt MCYF3 14F dành cho nhà chế tạo bảng điều khiển Mô-đun rơle 14F gắn trên đường ray với 16 tiếp điểm A và lên đến 32 kênh, phù hợp với điều khiển tập trung và đặt trong lò hoặc các tấm sưởi. Xem sản phẩm → Những câu hỏi đáng hỏi khi bạn mua với số lượng lớn
Đối với các OEM và nhà chế tạo bảng điều khiển, công tắc tơ hoặc rơle là một chi tiết đơn hàng nhỏ có ảnh hưởng lớn đến chi phí bảo hành. Ba điểm đáng được xác nhận trước khi đặt hàng.
- Vật liệu tiếp xúc và vòng đời: oxit thiếc bạc và oxit cadmium bạc hoạt động khác nhau dưới tải điện trở và cảm ứng. Hỏi vật liệu nào được sử dụng và số chu kỳ nào đã được thử nghiệm ở dòng điện định mức.
- Tính nhất quán của cuộn dây: sự thay đổi hàng loạt về điện áp thu và giảm xuất hiện dưới dạng rung lắc trên hiện trường. Hỏi cách kiểm tra cuộn dây trước khi lắp ráp.
- Truy xuất nguồn gốc sản xuất: mã ngày, kiểm tra nguyên liệu đến và kiểm tra điện trở tiếp xúc cuối dây chuyền.
Thông tin cơ bản về nhà cung cấp cũng quan trọng như bảng dữ liệu. Công ty TNHH Điện tử Ninh Ba Chengyuan Chuangke, hoạt động thông qua cyrelays.com, đã sản xuất rơle và linh kiện điện tử ở Ninh Ba từ năm 1996 và tự mô tả mình là nhà sản xuất kết hợp giữa phát triển, sản xuất và bán hàng, với các bằng sáng chế tiện ích bao gồm các cấu trúc chốt từ và khớp khớp. Thông tin chi tiết hơn có sẵn trên về trang .
Công tắc tơ lò là một bộ phận đơn giản có ba số tới hạn. Điện áp cuộn dây, định mức tiếp điểm ở điện áp áp dụng và cấu hình cực quyết định liệu nó có tồn tại được trong mùa nóng hay hỏng vào buổi sáng lạnh nhất trong mùa. Thực hiện đúng những điều đó, xác minh tải thực thay vì nhãn cũ và công tắc tơ không còn là mục dịch vụ định kỳ.
