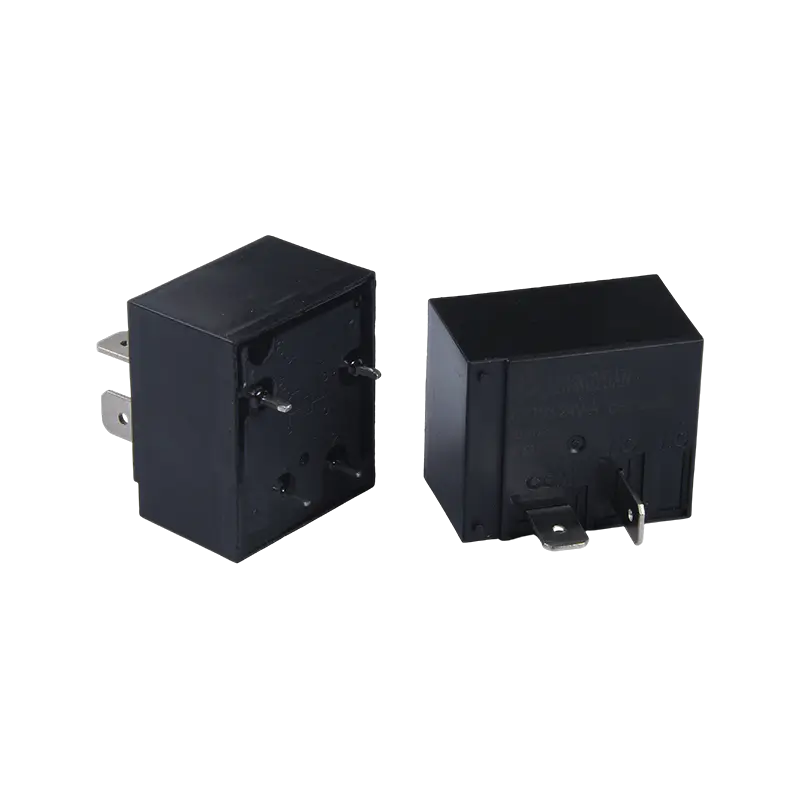

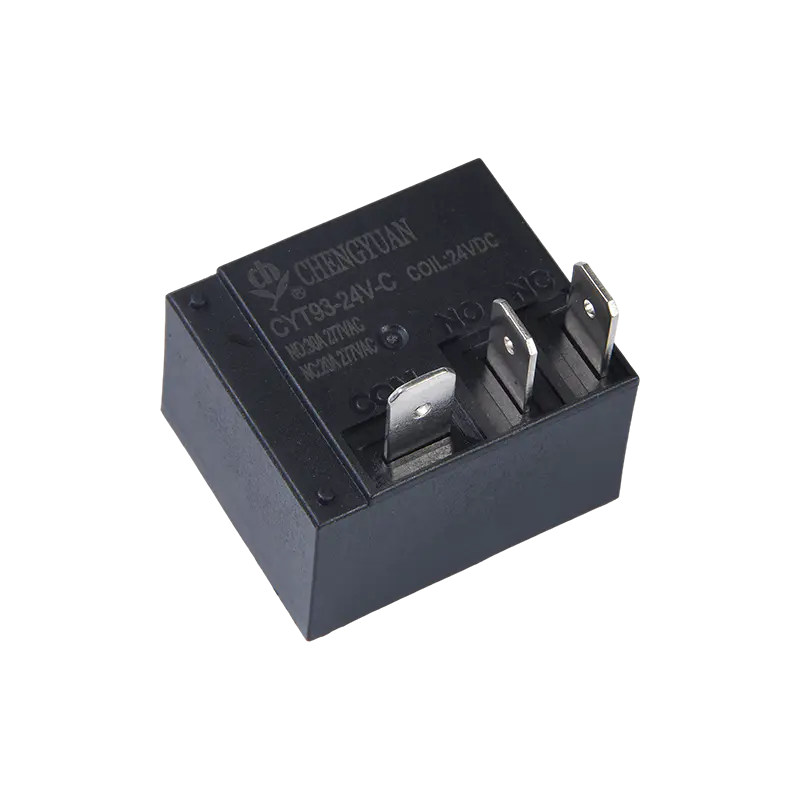

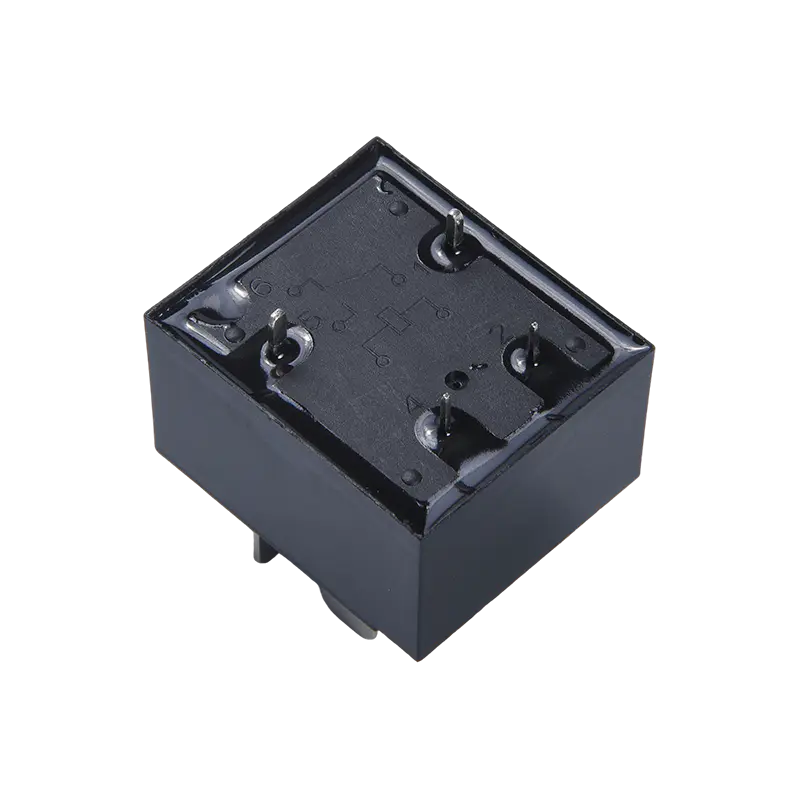

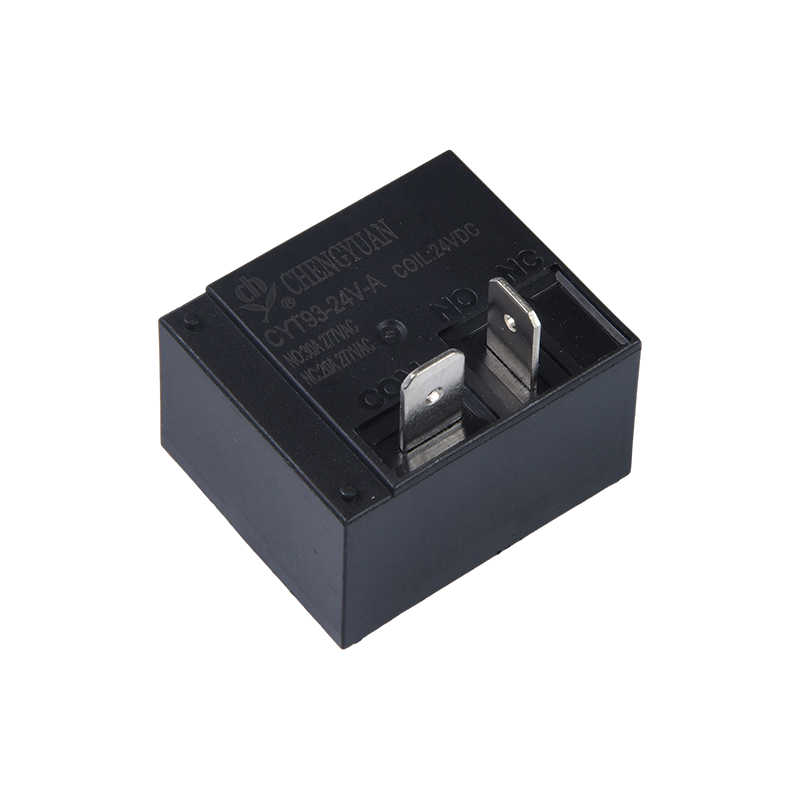

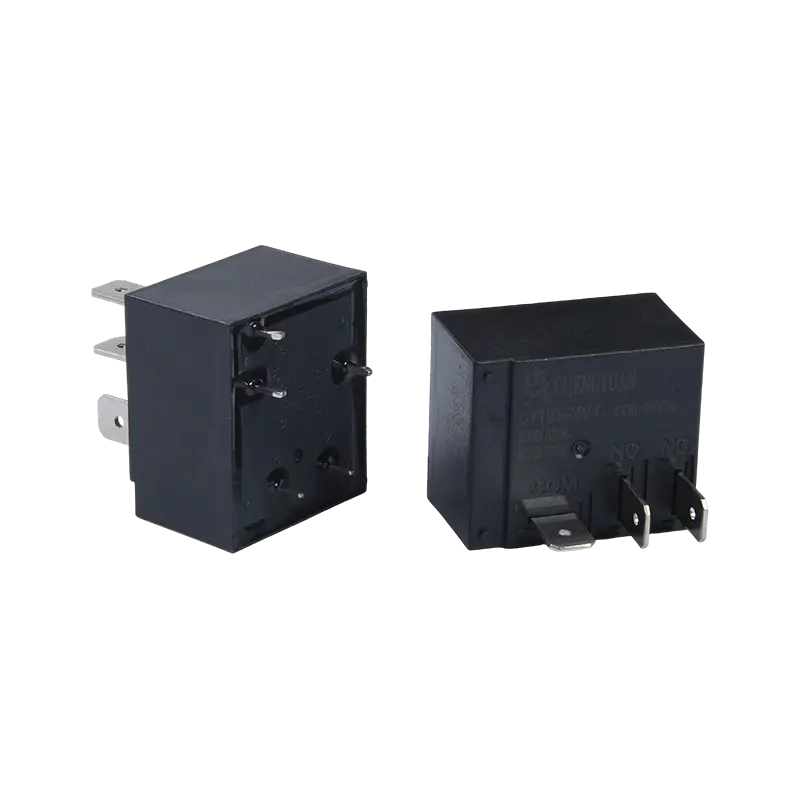

Tính năng sản phẩm:
• Công suất chuyển mạch tải cao: Hỗ trợ tải chuyển mạch tối đa 30 amps (một số thông số kỹ thuật lên tới 40A), có khả năng đáp ứng nhu cầu điều khiển của các thiết bị công suất cao.
• Thiết kế nhỏ gọn: Kích thước nhỏ, thích hợp cho việc lắp đặt mật độ cao trong các hộp điện hoặc bảng điều khiển có không gian hạn chế.
• Tiêu thụ điện năng thấp: Tiêu thụ điện năng của cuộn dây thấp tới 0,9W, giúp giảm hiệu quả mức tiêu thụ năng lượng và sinh nhiệt của hệ thống.
• Nhiều lựa chọn đầu cuối: Có sẵn các sản phẩm đầu cuối bằng đồng để đảm bảo độ dẫn điện và độ tin cậy tiếp xúc tuyệt vời khi xử lý dòng điện cao.
• Dải điện áp rộng: Điện áp cuộn dây bao gồm 3VDC đến 48VDC, tương thích với nhiều cấp điện áp hệ thống điều khiển.
Ứng dụng điển hình:
• Điện tử ô tô: Được sử dụng để điều khiển tải công suất cao trong ô tô, như máy sưởi, động cơ quạt và hệ thống chiếu sáng.
• Thiết bị sưởi ấm và thông gió: Thích hợp cho các thiết bị HVAC công nghiệp và gia dụng, điều khiển các bộ phận làm nóng hoặc quạt thông gió.
• Thiết bị gia dụng: Dùng để điều khiển công tắc nguồn trong các thiết bị gia dụng có công suất cao như lò nướng điện và lò vi sóng.
• Điều khiển công nghiệp: Được sử dụng làm bộ truyền động trong thiết bị tự động hóa yêu cầu chuyển mạch dòng điện cao.
| Dữ liệu liên hệ |
| Loại | CYT93 |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 6VDC) |
| Tải định mức (Tải điện trở) | 20A/30A 250VAC |
| Tối đa. chuyển đổi dòng điện | 20A/30A |
| Tối đa. điện áp chuyển mạch | 250VAC |
| Tối đa. chuyển đổi nguồn điện | 5000VA/7500VA |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 15 mili giây ( Không có đi-ốt) |
| Thời gian phát hành | Tối đa 10 mili giây ( Không có đi-ốt) |
| Điện trở cách nhiệt | Tối thiểu. 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 1500VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm : 2500VAC , 50/60Hz trong 1 phút |
| Khả năng chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Khả năng chống sốc | chức năng | Tối thiểu 10G |
| Phá hoại | 100G Tối thiểu |
| sức bền | Độ bền cơ học （10800ops./h) | 10000000 op.(ở nhiệt độ phòng) |
| | Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC~ 85oC( không ngưng tụ) |
| cân nặng | Khoảng 28g |
Dữ liệu cuộn dây (ở 20oC)
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 5 | 180 | 27 | Khoảng 0,9W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây trong hơn 10 phút để tránh quá nóng cuộn dây thd.

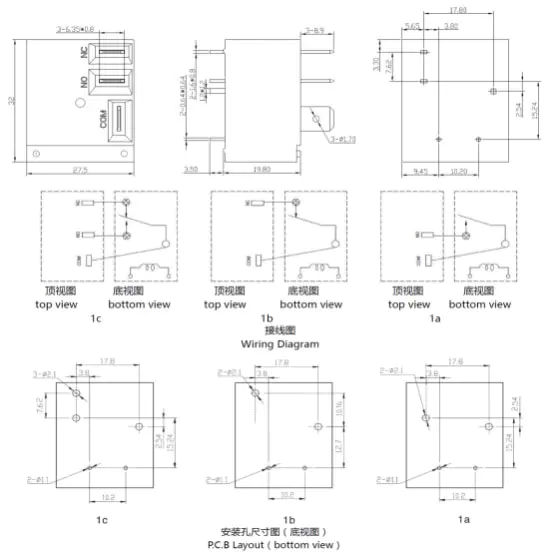

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị:mm)

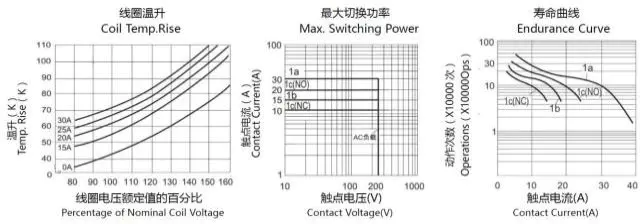

Đường cong đặc trưng
Thông tin đặt hàng
CYT93 - 1 - C - 12VDC - H - D - T - XX
13
1: Loại: CYT93
2: Số lượng Cực: 1-1Cực
3: Liên hệ Thỏa thuận: : A Biểu mẫu A ; B Mẫu B ; C Biểu mẫu C
4: Điện áp danh nghĩa: 5,6,9,12,15,18,24,48VDC
5: Màu sắc Vỏ: H-Đen
6: Công suất cuộn dây: D-0,9W
7: Cấu trúc bảo vệ: Được chứng minh bằng S-Flux,
SH- Loại kín có thể giặt được
8: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơle chống từ thông không thể sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch bằng nước hoặc xử lý bề mặt sau khi rơle chống từ thông được lắp ráp trên PCB.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng nên ở đúng vị trí để lựa chọn
Sản phẩm phù hợp cho ứng dụng riêng của họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trên vỏ trước khi sử dụng. Nếu có bất kỳ thắc mắc nào, vui lòng liên hệ với Chengyuan để được phục vụ kỹ thuật. Tuy nhiên, trách nhiệm của người dùng là xác định nên sử dụng sản phẩm nào.
