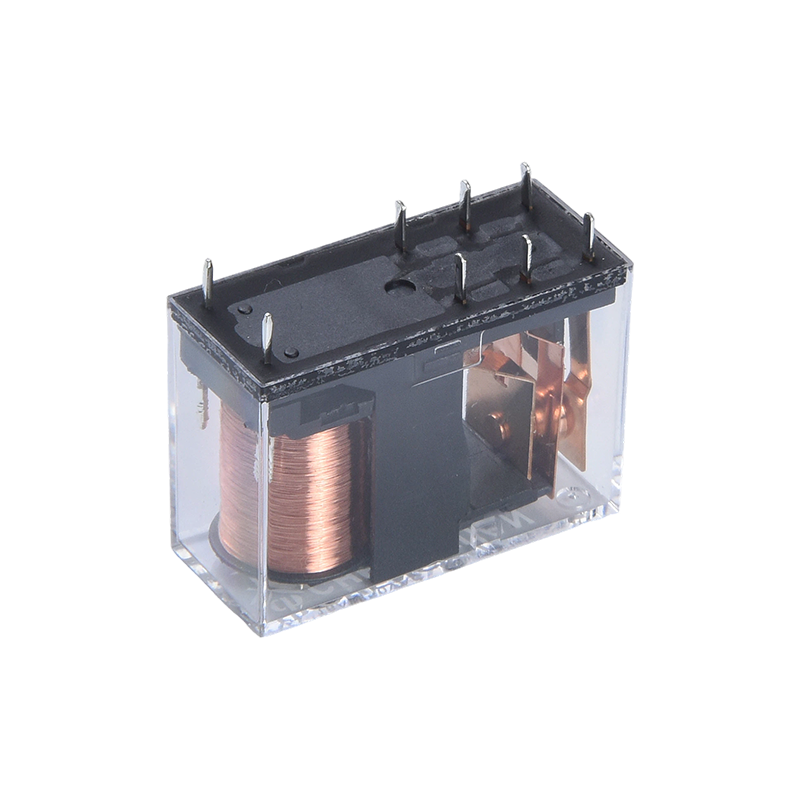

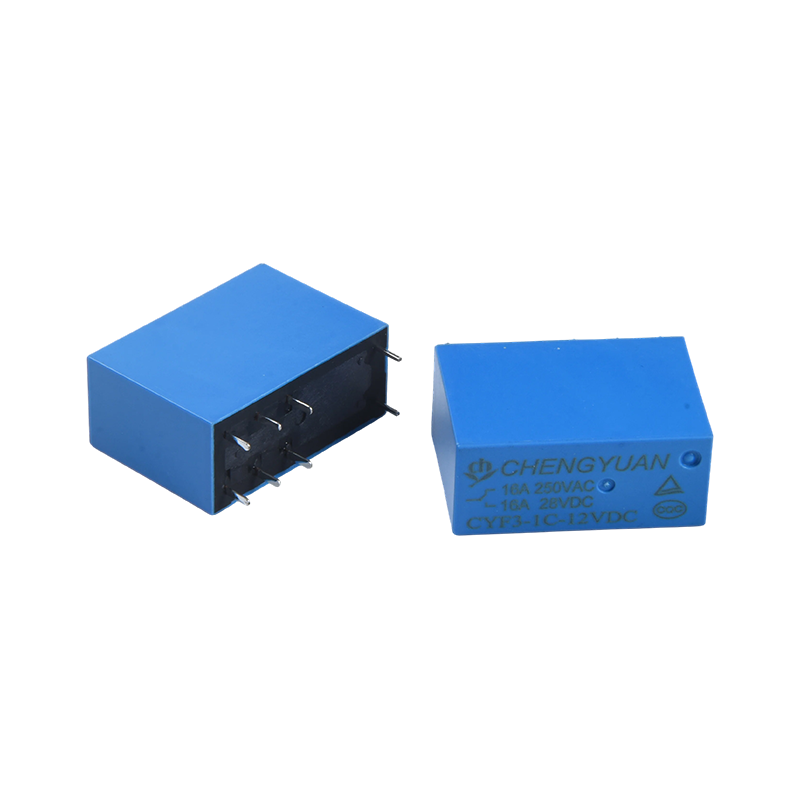

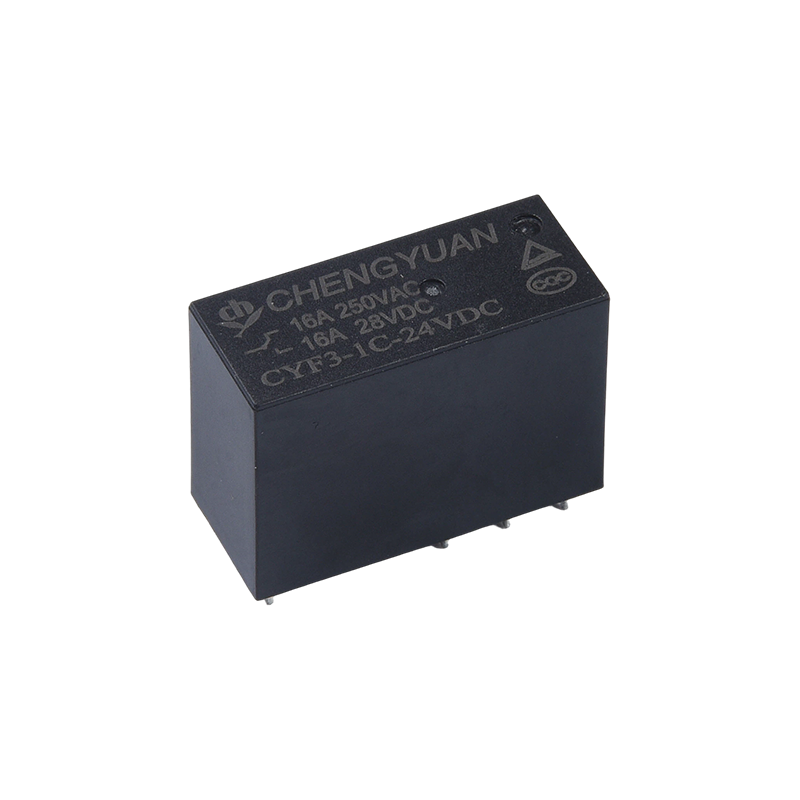

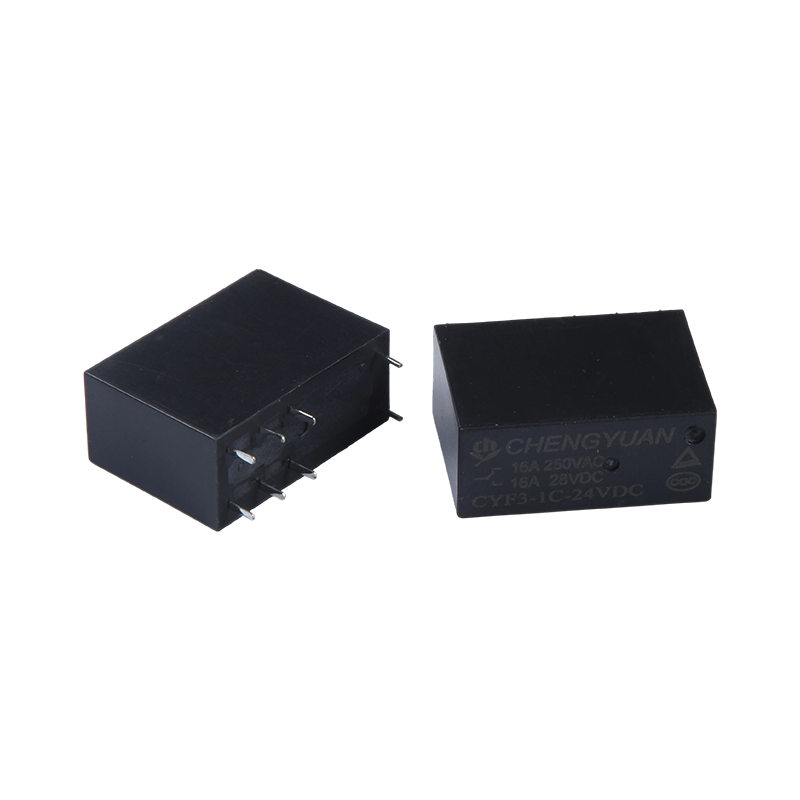

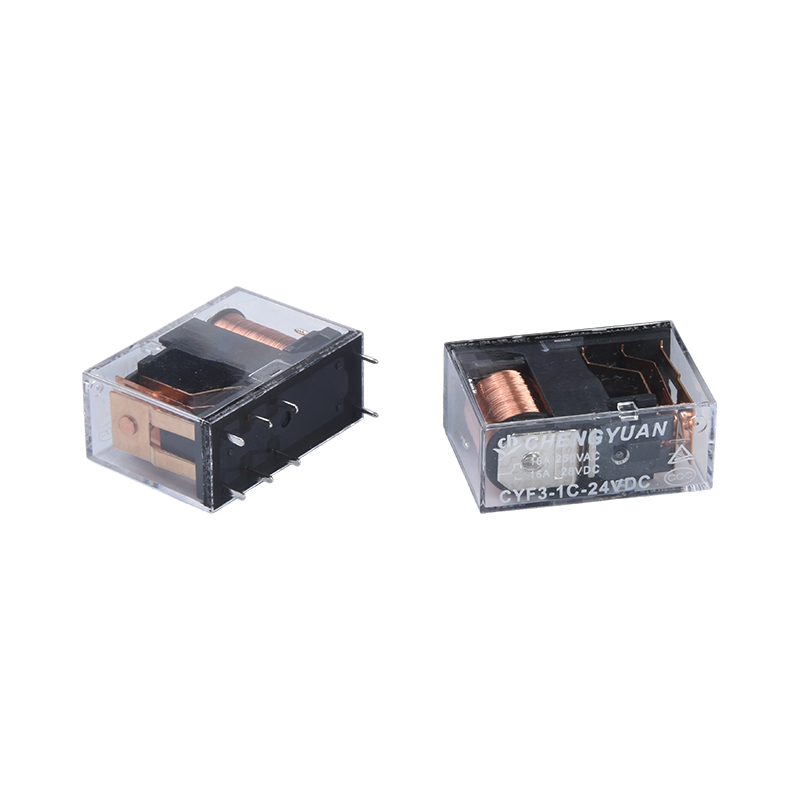

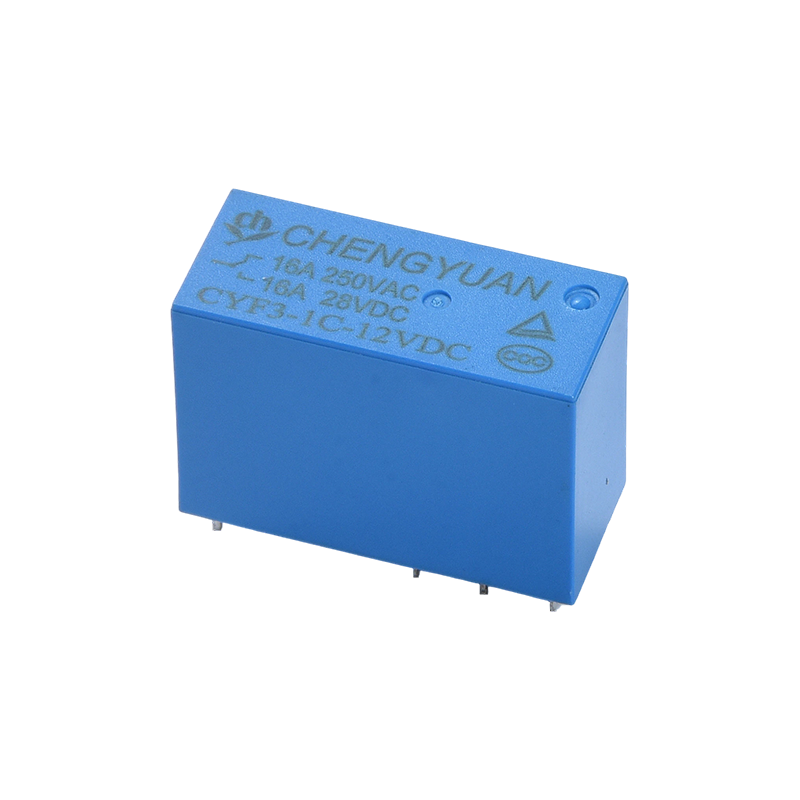

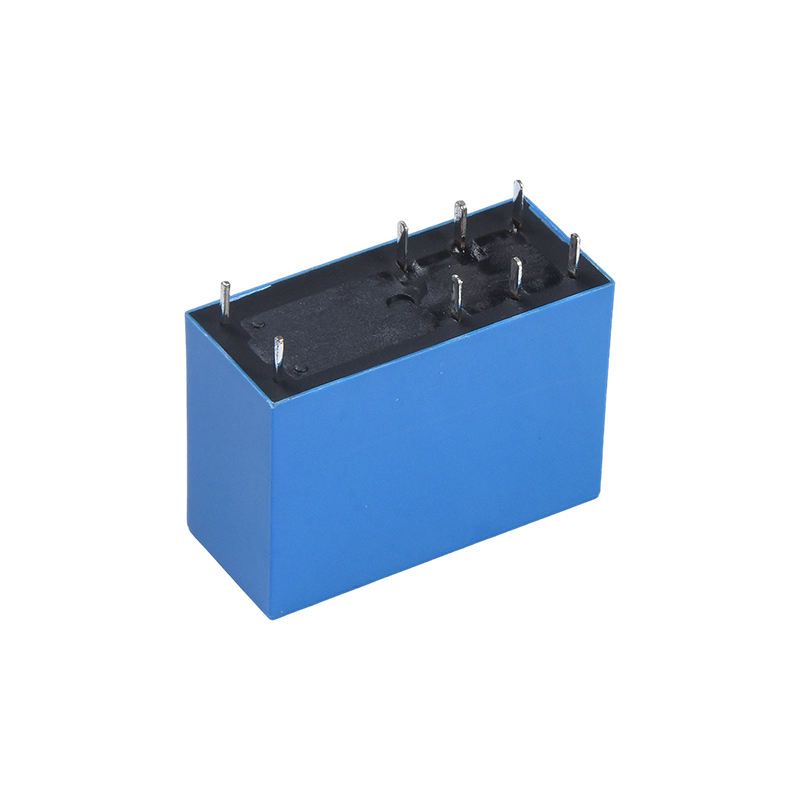

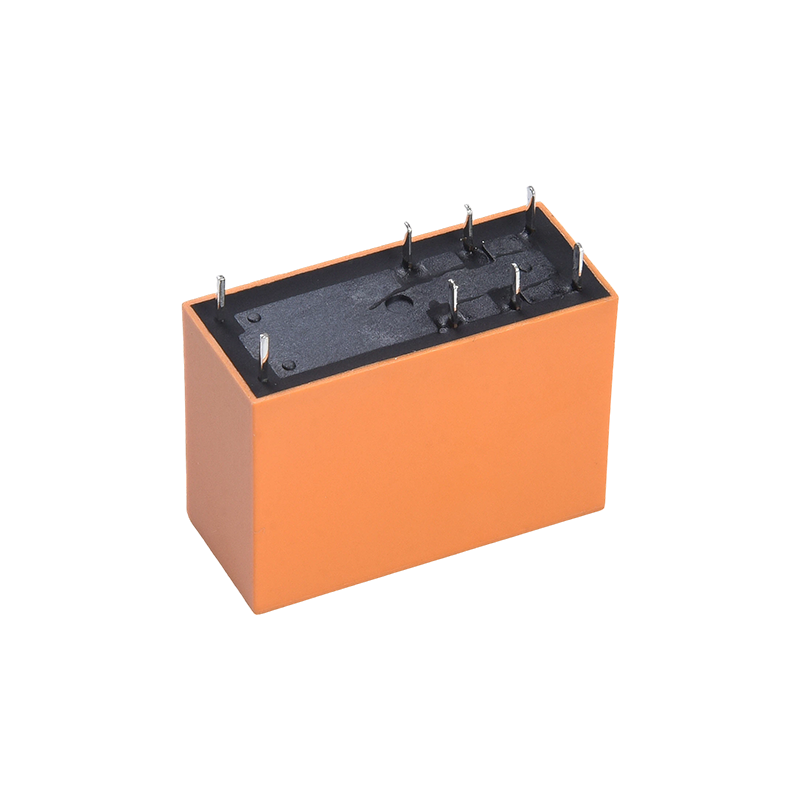

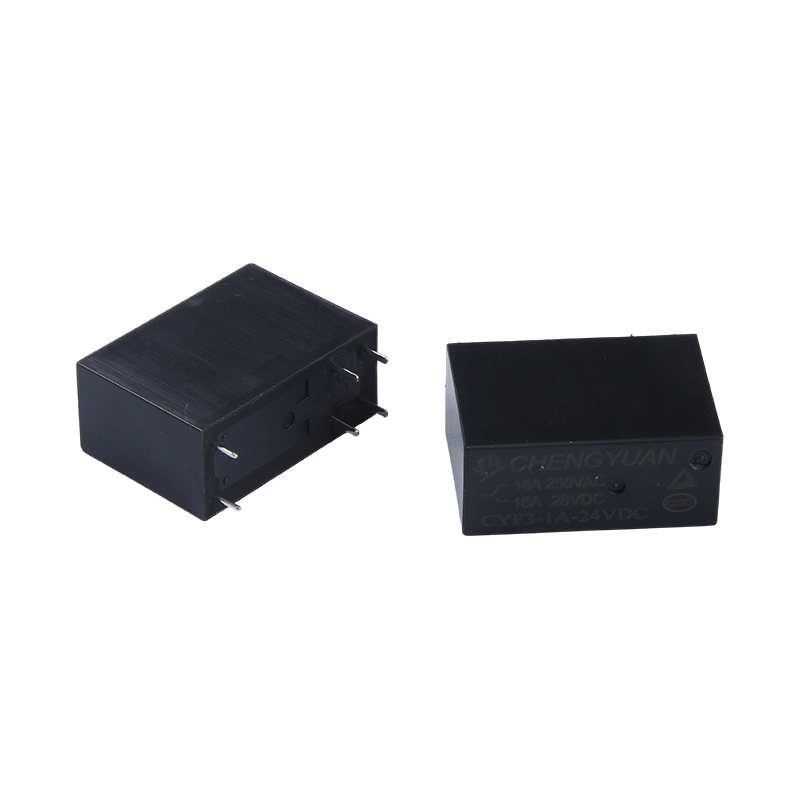

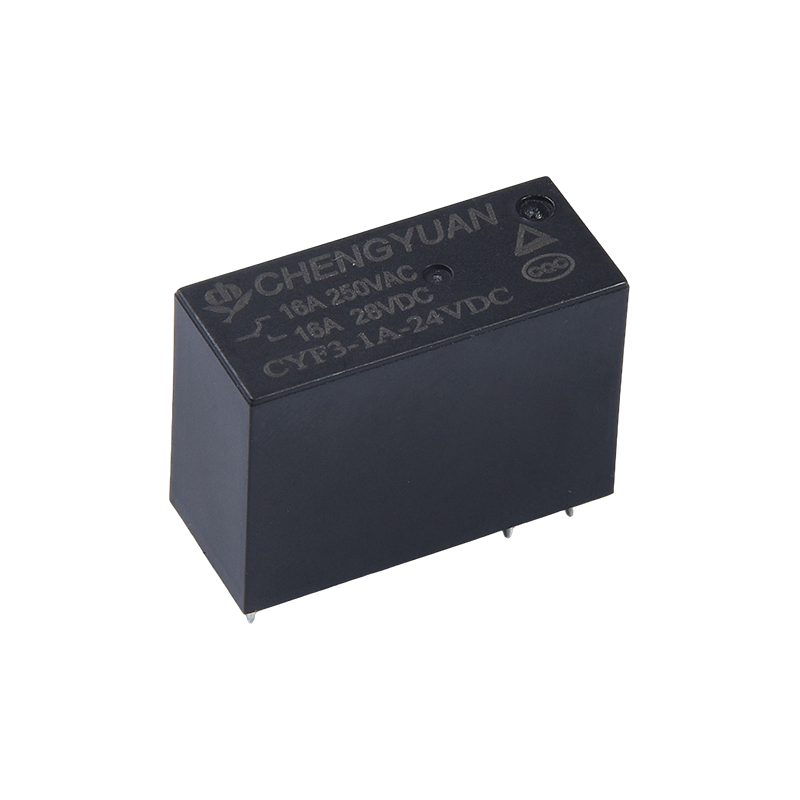

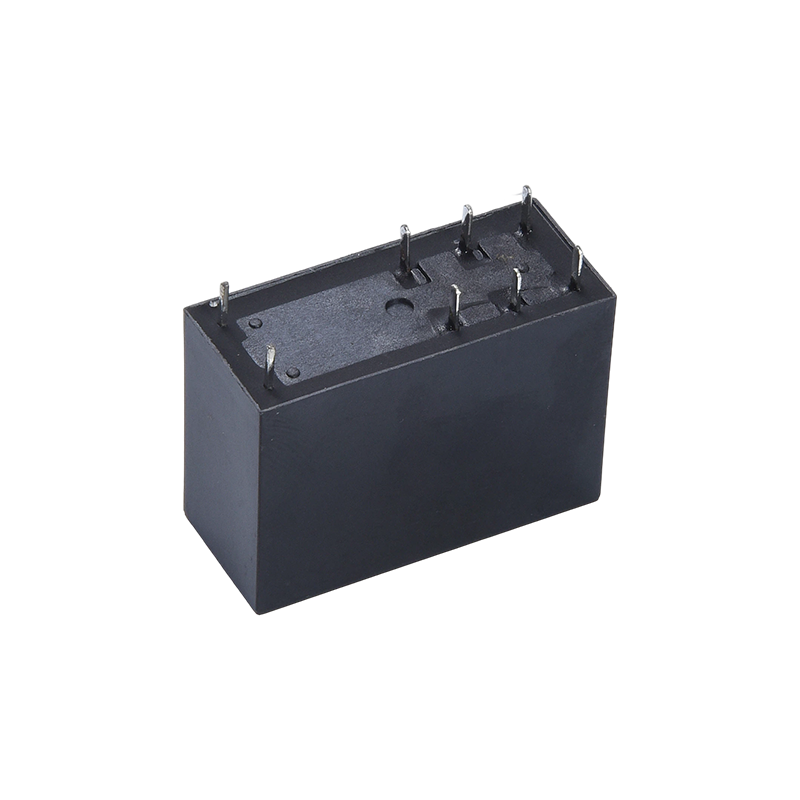

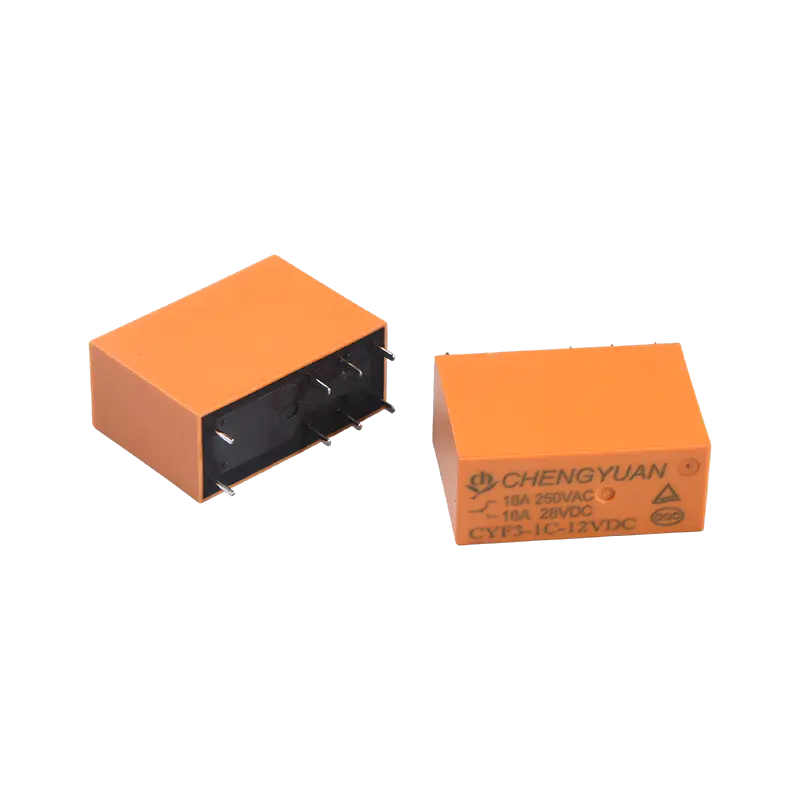

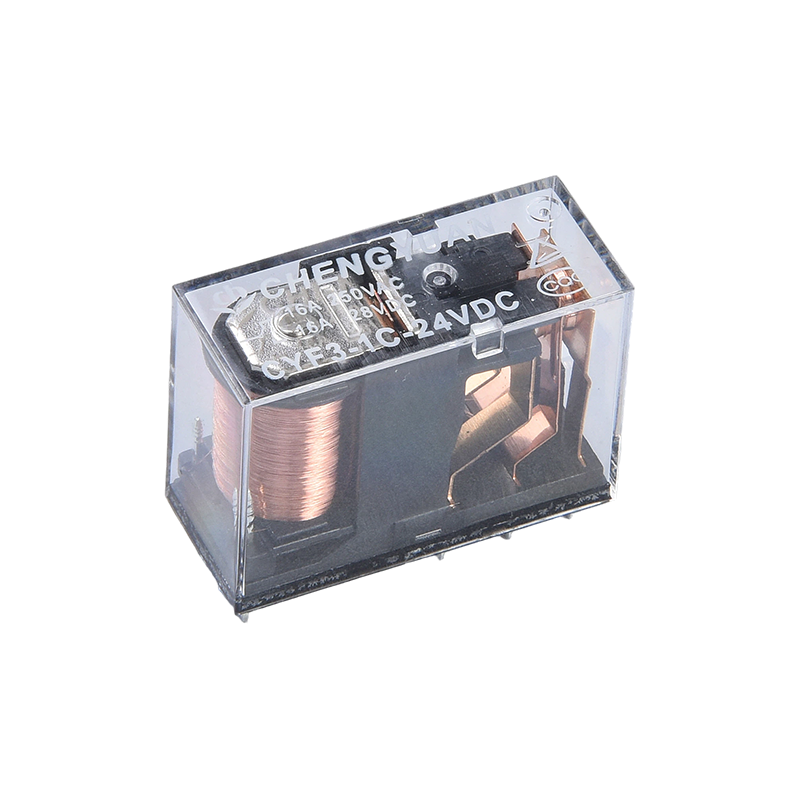

Chi tiết sản phẩm:
Chịu tải cao và độ bền điện môi: Công suất chuyển mạch tiếp điểm lên tới 17 ampe, cường độ điện môi 5000 volt giữa cuộn dây và tiếp điểm, phù hợp với môi trường mạch tải cao và cách ly cao.
Thiết kế nhỏ gọn: Kích thước nhỏ, thích hợp để lắp PCB mật độ cao, tiết kiệm không gian bên trong thiết bị.
Phạm vi ứng dụng rộng rãi: Thích hợp cho các thiết bị liên lạc, hệ thống an ninh, thiết bị văn phòng và các thiết bị gia dụng như máy điều hòa không khí và lò vi sóng. Cũng được sử dụng trong tự động hóa công nghiệp, nguồn điện UPS, hệ thống điện máy công cụ và điều khiển âm thanh.
Cấu hình tiếp điểm đáng tin cậy: Cung cấp nhiều tùy chọn tải tiếp điểm, bao gồm 2 bộ cấu hình 5A/8A và 1 bộ cấu hình 10A, 12A và 16A, đáp ứng nhu cầu của các mạch điều khiển tự động khác nhau.
Môi trường áp dụng:
Môi trường điện: Thích hợp cho các mạch điều khiển vi điện với việc chuyển đổi điện áp điều khiển và dòng tải thường xuyên.
Môi trường vật lý: Có thể được lắp đặt trong các bố cục PCB mật độ cao, có không gian hạn chế, thường thấy bên trong các bảng điều khiển điện khác nhau.
Điều kiện hoạt động: Thích hợp cho hầu hết các môi trường thiết bị điện và công nghiệp trong nhà, thường thấy ở những vị trí thông thoáng, không bị rung lắc mạnh.
Hệ thống tương thích: Có thể được tích hợp vào hệ thống điều khiển tự động, quản lý nguồn và cảnh báo an ninh để đạt được khả năng cách ly mạch và điều khiển chuyển mạch đáng tin cậy.
Dữ liệu liên hệ
| loại | CYF3 |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 16VDC) |
| Tải định mức (Tải điện trở) | 16A250VAC /17A 277VAC |
| Tối đa. chuyển đổi dòng điện | 16A |
| Tối đa. điện áp chuyển mạch | 277VAC |
| Tối đa. chuyển đổi nguồn điện | 4709VA |
| Tối thiểu. chuyển đổi tải | 6V 1A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 15 mili giây (Không có điốt) |
| Thời gian phát hành | Tối đa 5 mili giây (Không có điốt) |
| Điện trở cách nhiệt | Tối thiểu 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 1000VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm: 5000VAC, 50/60Hz trong 1 phút |
| Khả năng chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Khả năng chống sốc | chức năng | 10G phút |
| Phá hoại | 10G phút |
| sức bền | Độ bền cơ học （10800ops./h) | 10000000 op.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC~ 85oC( không ngưng tụ) |
| cân nặng | Xấp xỉ. 14g |
| Dữ liệu cuộn dây (ở 20oC) |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 3 | 240 | 12.5 | Khoảng 0,72W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Khoảng 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép lên cuộn dây quá 10 phút để tránh cuộn dây quá nóng.

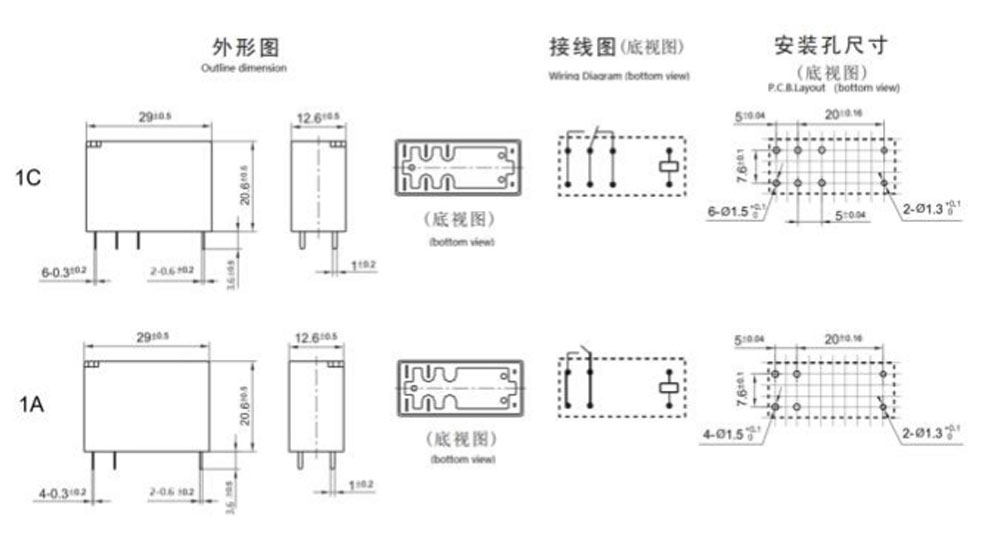

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị: mm)

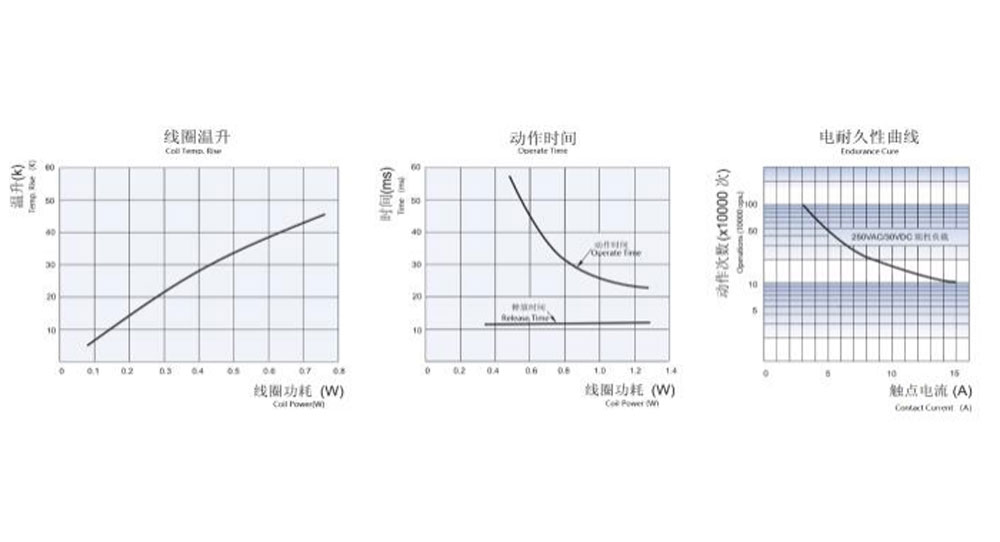

Đường cong đặc trưng
Thông tin đặt hàng
CYF3 - 1 ảo
13
1:Loại:CYF3
2: Số lượng Cực: 1-1Cực
3: Liên hệ Thỏa thuận: C Từ C ; H Từ A ; B Từ B
4: Điện áp danh nghĩa: 3,5,6,9,12,18,24,48VDC
5: Màu Vỏ: T -Trong suốt, H-Đen, L-Xanh
6: Công suất cuộn dây: D-0,72W L-0,54W
7: Cấu trúc bảo vệ: Được chứng minh bằng S-Flux,
Loại SH-Kín có thể giặt được
8: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơle chống từ thông không thể sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch bằng nước hoặc xử lý bề mặt sau khi rơle chống từ thông được lắp ráp trên PCB.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng nên ở đúng vị trí để lựa chọn
Sản phẩm phù hợp cho ứng dụng riêng của họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trên vỏ trước khi sử dụng. Nếu có bất kỳ thắc mắc nào, vui lòng liên hệ với Chengyuan để được phục vụ kỹ thuật. Tuy nhiên, trách nhiệm của người dùng là xác định nên sử dụng sản phẩm nào.
