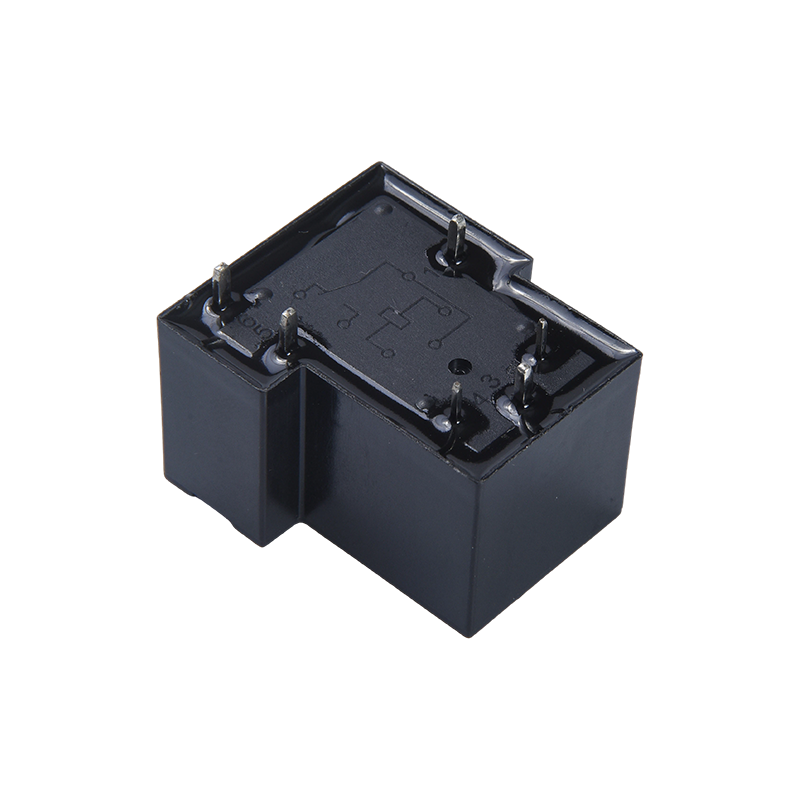

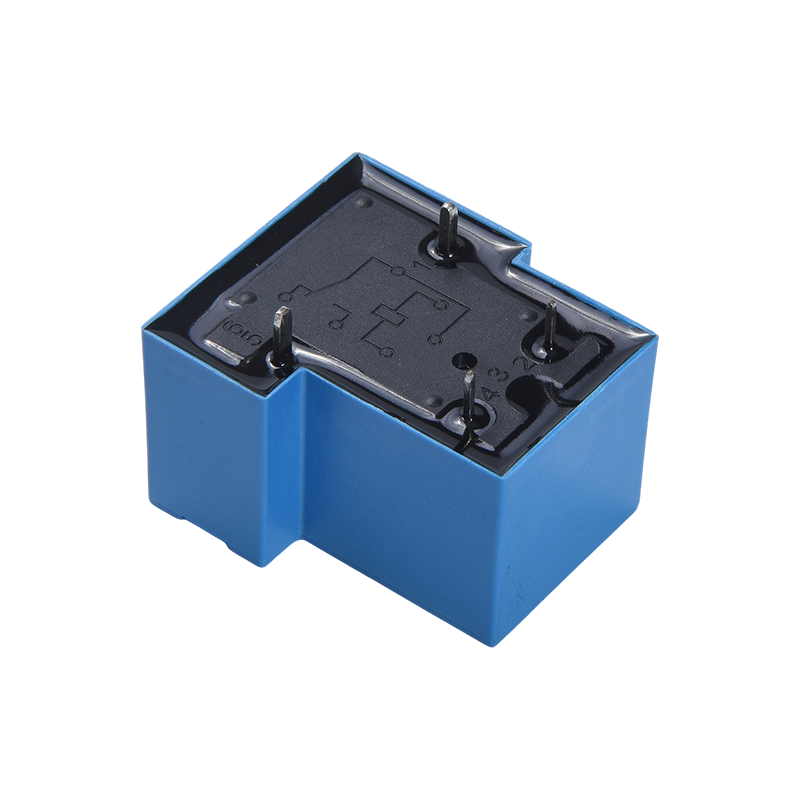

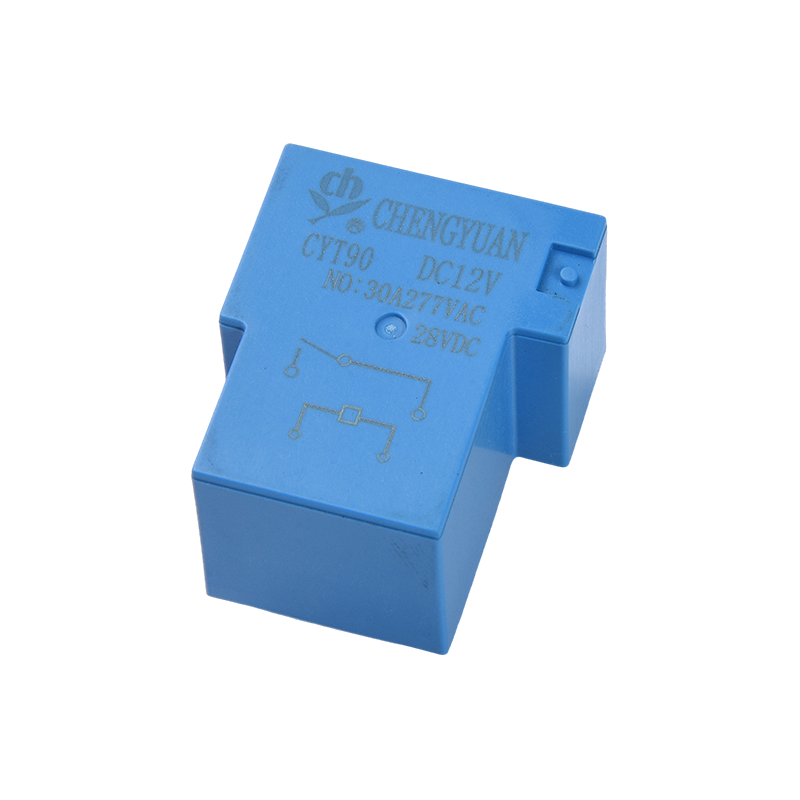

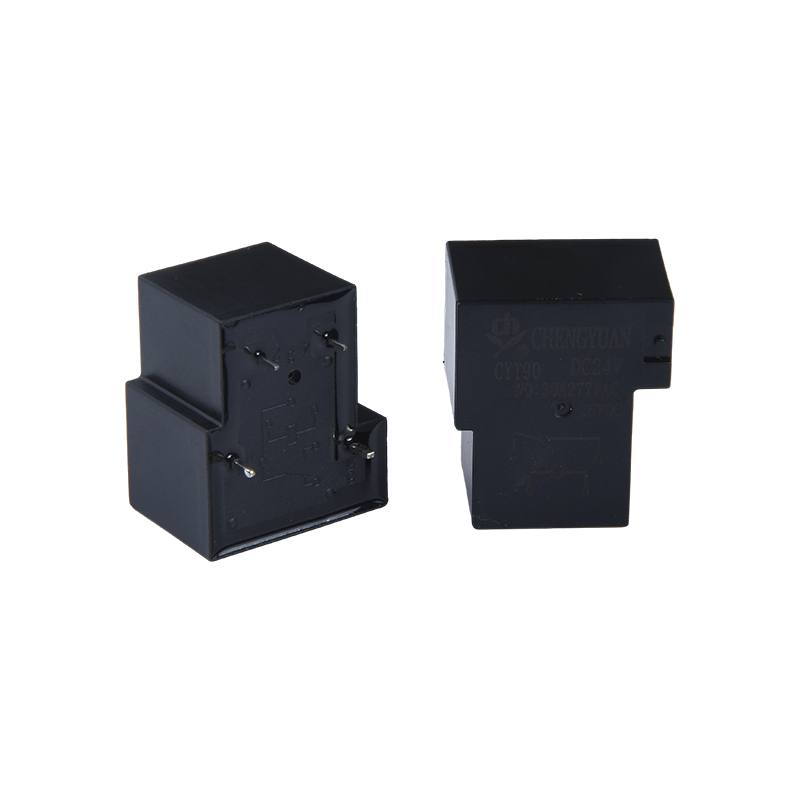

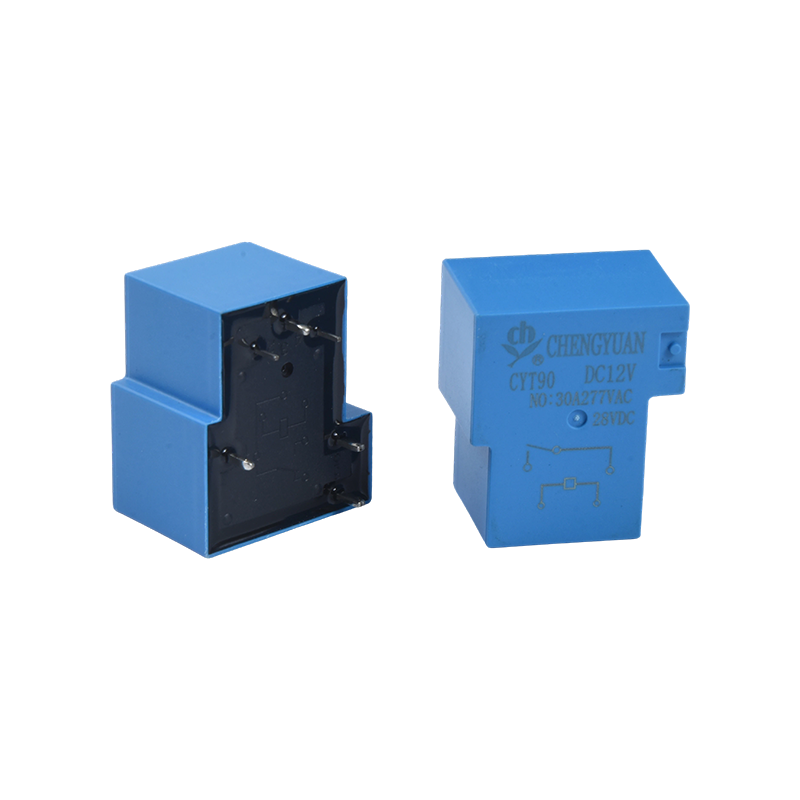

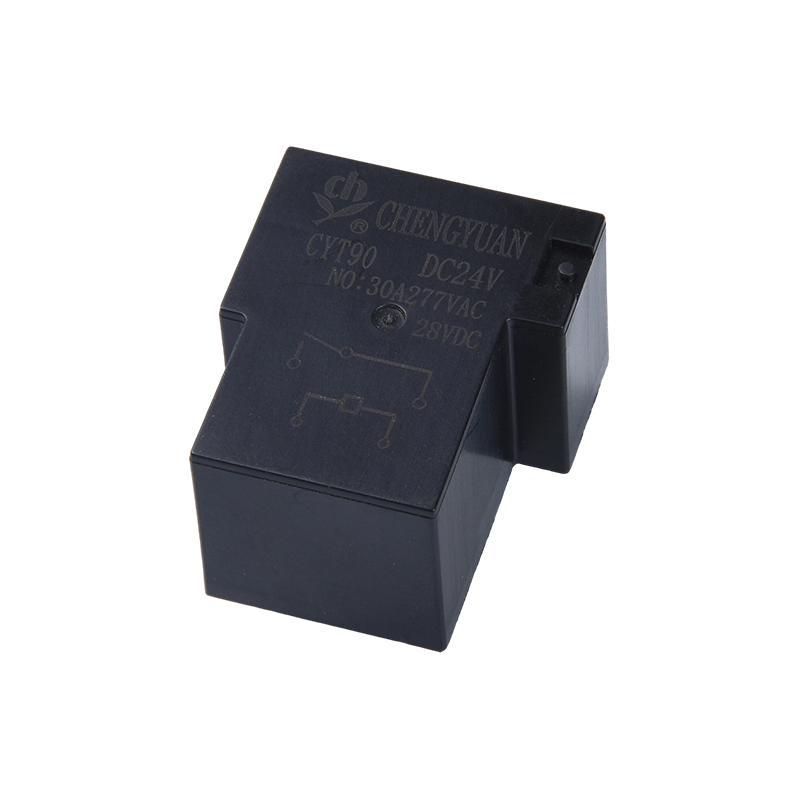

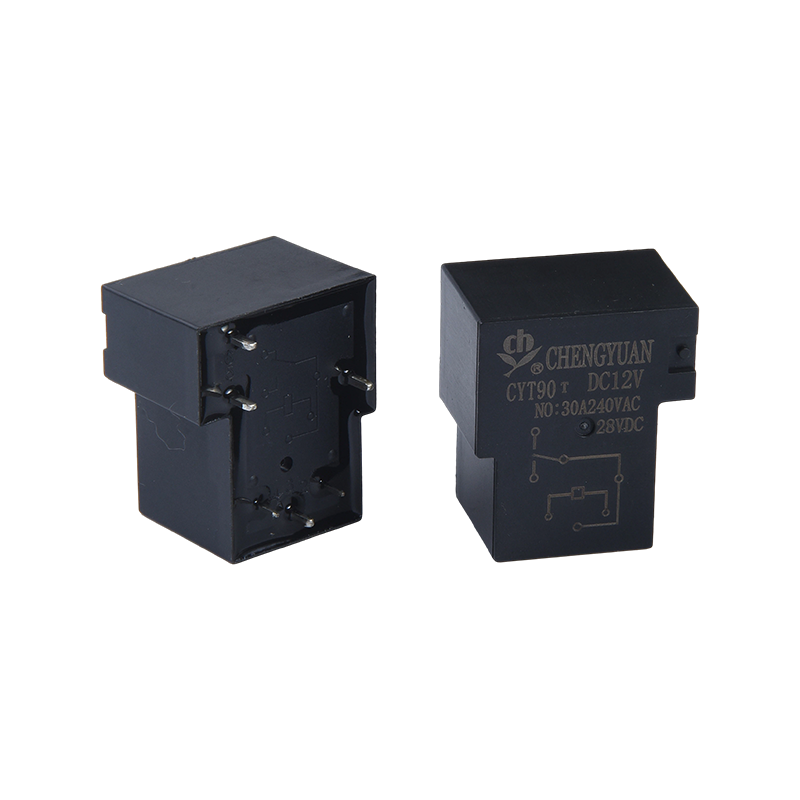

I. Tính năng:
1. Nhiều tùy chọn lắp đặt: Cung cấp nhiều tùy chọn lắp đặt khác nhau để phù hợp với các tình huống lắp đặt thiết bị khác nhau, cải thiện sự thuận tiện khi lắp đặt;
2. Thiết kế nhỏ gọn: Là một rơle nhỏ, công suất cao, kích thước nhỏ gọn của nó giúp tiết kiệm không gian lắp đặt bên trong;
3. Cấu trúc SPDT: Sử dụng cấu trúc ném đôi một cực, cung cấp logic chuyển mạch rõ ràng và thích ứng với các nhu cầu chuyển mạch mạch công suất cao khác nhau.
II. Chức năng cốt lõi và kịch bản áp dụng:
1. Chức năng cốt lõi: Cung cấp các chức năng điều khiển chuyển mạch dòng điện cao, chuyển đổi tín hiệu và chuyển mạch tải, đảm bảo các mạch thiết bị công suất cao hoạt động ổn định;
2. Thiết bị gia dụng: Thích hợp cho máy điều hòa không khí, bếp từ, tủ lạnh, nồi cơm điện và các thiết bị gia dụng khác, cho phép điều khiển chuyển mạch tải công suất cao;
3. Điều khiển công nghiệp: Thích hợp cho máy sưởi, thiết bị thông gió và các thiết bị khác trong tự động hóa công nghiệp, đáp ứng nhu cầu điều khiển dòng điện cao trong các tình huống công nghiệp;
4. Nhà thông minh và các công nghệ mới nổi: Áp dụng cho thiết bị an ninh, hệ thống chiếu sáng, thiết bị năng lượng mới và Internet vạn vật, hỗ trợ chuyển đổi tín hiệu và chuyển mạch tải.
IV. Ưu điểm chính:
1. Xử lý công suất cao: Thiết kế công suất tiếp điểm cao xử lý đáng tin cậy các tình huống dòng điện cao 20A/30A, mang lại khả năng thích ứng mạnh mẽ.
2. Cài đặt linh hoạt: Có nhiều tùy chọn lắp đặt, tương thích với các yêu cầu lắp đặt thiết bị khác nhau.
3. Phạm vi ứng dụng rộng rãi: Bao gồm nhiều lĩnh vực, bao gồm thiết bị gia dụng, điều khiển công nghiệp, nhà thông minh và năng lượng mới, mang lại tính linh hoạt mạnh mẽ.
4. Kích thước nhỏ gọn và công suất cao: Đạt được công suất cao trong một kích thước nhỏ gọn, đáp ứng nhu cầu kép về thu nhỏ thiết bị và điều khiển công suất cao.
Dữ liệu liên hệ
| loại | CYT90 |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 6VDC) |
| Tải định mức (Tải điện trở) | 20A/30A 250VAC |
| Tối đa. chuyển đổi dòng điện | 20A/30A |
| Tối đa. điện áp chuyển mạch | 250VAC |
| Tối đa. chuyển đổi nguồn điện | 5000VA/7500VA |
| Tối thiểu. chuyển đổi tải | 6V 1A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 15 mili giây (Không có điốt) |
| Thời gian phát hành | Tối đa 10 mili giây ( Không có đi-ốt) |
| Điện trở cách nhiệt | Tối thiểu 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 1500VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm : 2500VAC , 50/60Hz trong 1 phút |
| Khả năng chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Khả năng chống sốc | chức năng | 10G phút |
| Phá hoại | Tối thiểu 100G |
| sức bền | Độ bền cơ học （10800ops./h) | 10000000 op.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC ~ 85oC (không ngưng tụ) |
| cân nặng | Khoảng 24g |
| Dữ liệu cuộn dây (ở 20oC) |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 5 | 180 | 27 | Khoảng 0,9W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép lên cuộn dây quá 10 phút để tránh cuộn dây quá nóng.

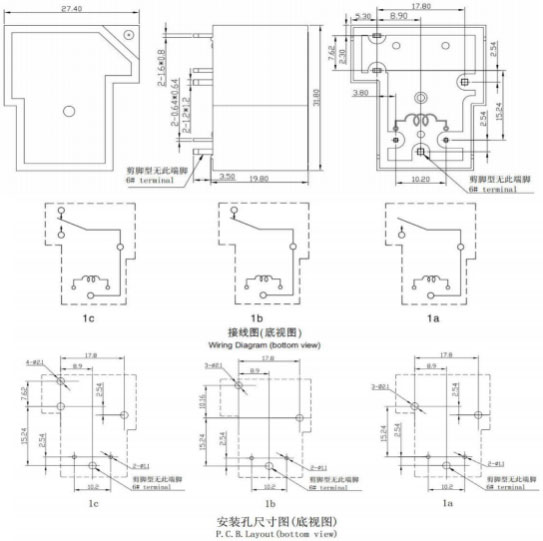

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị: mm)

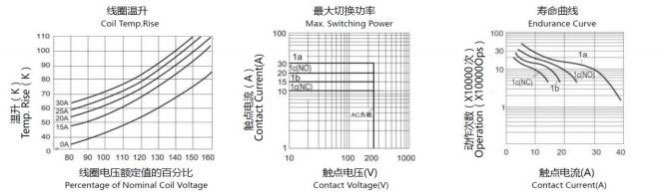

Đường cong đặc trưng
Thông tin đặt hàng
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Loại: CYT90
2: Số cực: 1-1Pole
3: Thỏa thuận liên hệ: A Mẫu A ; B Mẫu B; C Mẫu C
4: Điện áp danh định: 5,6,9,12,15,18,24,48VDC
5: Màu Vỏ: H-Đen; L-Xanh
6: Công suất cuộn dây: D-0.9W
7: Kết cấu bảo vệ: Chống S-Flux,
Loại SH-Kín có thể giặt được
8: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơle chống từ thông không thể sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch bằng nước hoặc xử lý bề mặt sau khi rơle chống từ thông được lắp ráp trên PCB.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng nên ở đúng vị trí để lựa chọn
Sản phẩm phù hợp cho ứng dụng riêng của họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trên vỏ trước khi sử dụng. Nếu có bất kỳ thắc mắc nào, vui lòng liên hệ với Chengyuan để được phục vụ kỹ thuật. Tuy nhiên, trách nhiệm của người dùng là xác định nên sử dụng sản phẩm nào.
