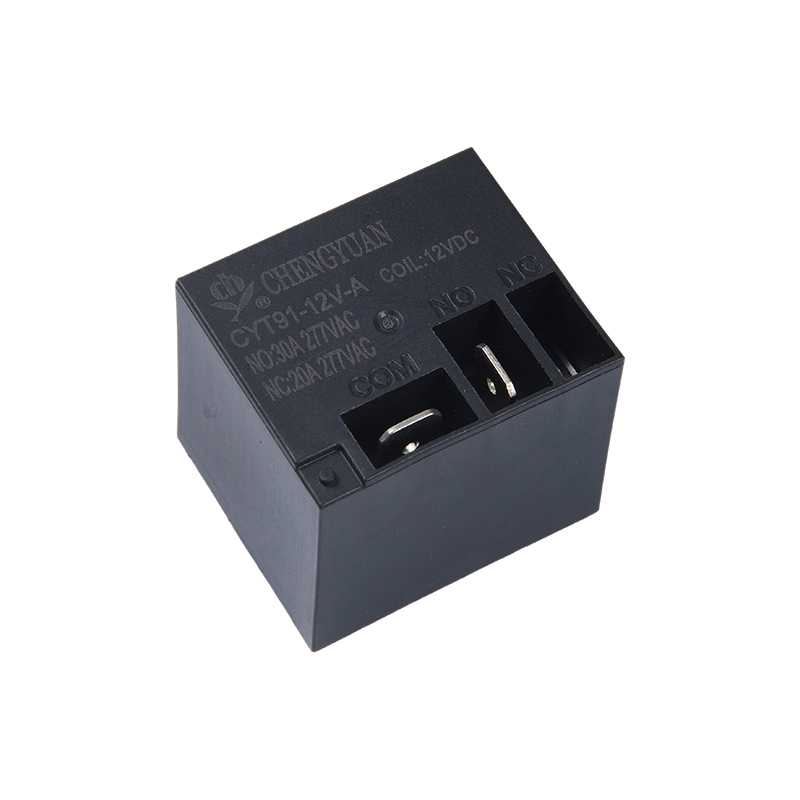

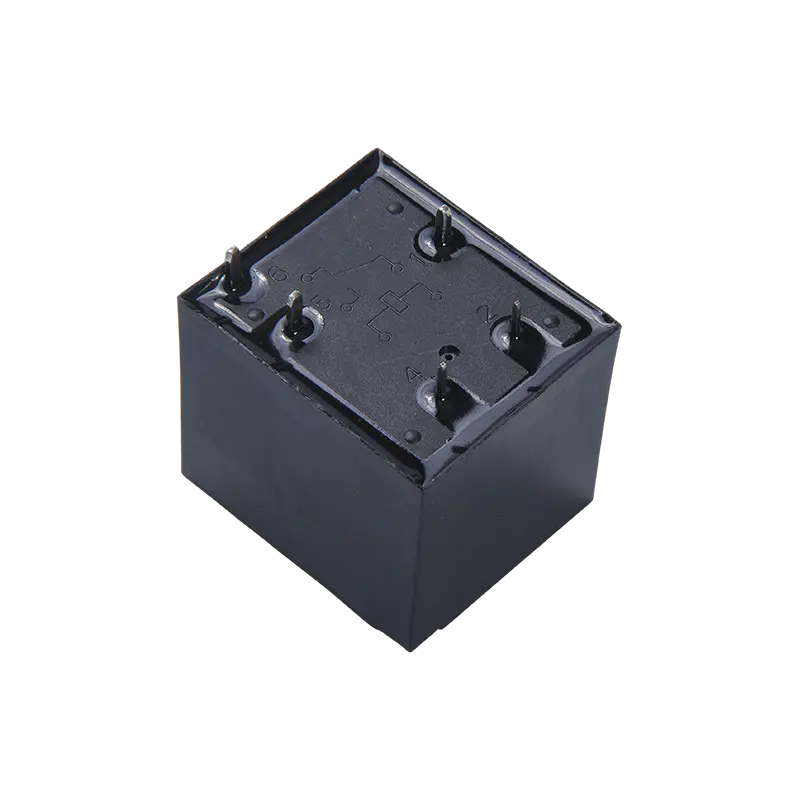

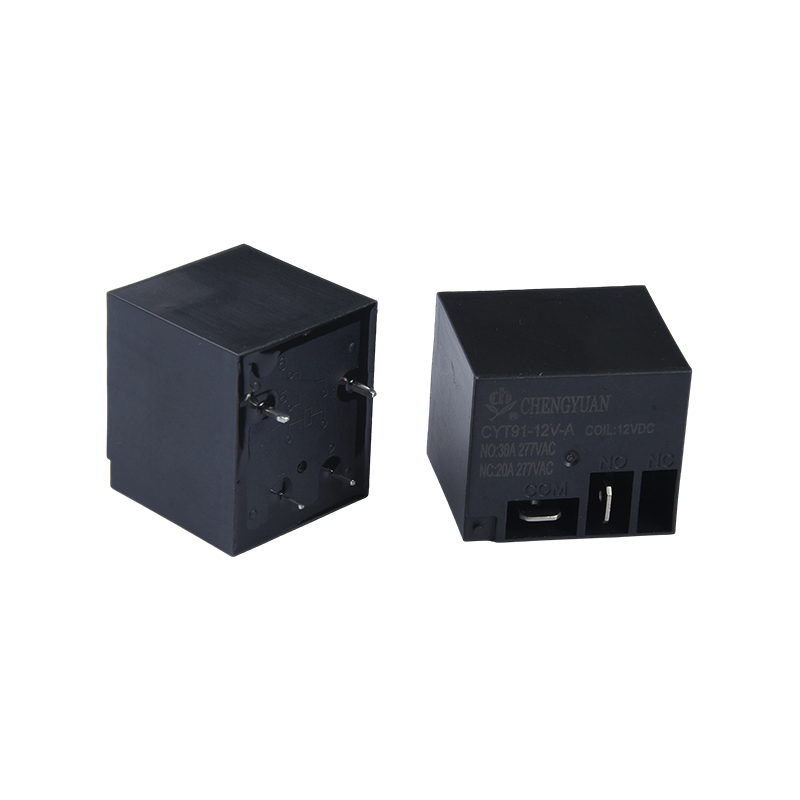

1. Ưu điểm của sản phẩm
Thiết kế nhỏ gọn dòng điện cao: Đạt được công suất chuyển mạch tải cao 20A/30A trong một khối lượng nhỏ, mang lại mật độ năng lượng cao và tiết kiệm không gian lắp đặt.
Cấu trúc mang dòng được tăng cường: Phiên bản đầu cuối bằng đồng tùy chọn mang lại điện trở tiếp xúc thấp hơn và khả năng mang dòng mạnh hơn, giảm sinh nhiệt và cải thiện độ tin cậy lâu dài dưới dòng điện cao.
Ổ đĩa điện áp rộng: Dải điện áp hoạt động của cuộn dây rộng (3-48VDC), đặc biệt thích hợp cho thiết bị điện tử ô tô, thiết bị chạy bằng pin và các hệ thống điều khiển DC khác nhau.
2. Các tính năng chính
Khả năng chịu tải: Hỗ trợ chuyển mạch tải lên tới 30A@250VAC hoặc 28VDC, đáp ứng nhu cầu điều khiển của hầu hết các tải điện trở và cảm ứng công suất cao.
Cấu hình tiếp điểm: Sử dụng cấu trúc SPDT (Single Pole Double Throw), cung cấp một tiếp điểm thường mở và một tiếp điểm thường đóng, thích hợp cho việc chuyển mạch đơn giản hoặc điều khiển bật/tắt.
Truyền động hiệu quả: Tiêu thụ điện năng cuộn dây điển hình là 0,9W, mang lại hiệu suất truyền động cao và gánh nặng thấp cho mạch điều khiển.
Thiết kế bền bỉ: Cấu trúc chắc chắn, vật liệu tiếp xúc và áp suất được tối ưu hóa cho dòng điện cao, mang lại tuổi thọ điện cao.
3. Ứng dụng chính
Điện tử ô tô: Được sử dụng trong xe điện và các phương tiện truyền thống để quản lý pin, mạch sạc trước, máy sưởi, máy thổi và điều khiển ánh sáng công suất cao.
Thiết bị công nghiệp: Điều khiển động cơ cỡ nhỏ và vừa, máy nén, máy sưởi công nghiệp và bộ phân phối điện.
Thiết bị gia dụng: Được sử dụng trong máy nước nóng tức thời, thiết bị nhà bếp công suất cao, máy nén điều hòa không khí và thiết bị sưởi ấm cần chuyển đổi dòng điện cao.
Kiểm soát năng lượng: Đóng vai trò là công tắc điều khiển chính cho các mạch DC dòng điện cao trong hệ thống năng lượng mặt trời và thiết bị sạc.
| Dữ liệu liên hệ |
| Loại | CYT91 |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 6VDC) |
| Tải định mức (Tải điện trở) | 20A/30A 250VAC |
| Tối đa. chuyển đổi dòng điện | 20A/30A |
| Tối đa. điện áp chuyển mạch | 250VAC |
| Tối đa. chuyển đổi nguồn điện | 5000VA/7500VA |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 15 mili giây (Không có điốt) |
| Thời gian phát hành | Tối đa 10 mili giây ( Không có đi-ốt) |
| Điện trở cách nhiệt | Tối thiểu. 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 1500VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm : 2500VAC , 50/60Hz trong 1 phút |
| Khả năng chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| sức đề kháng của cổ chân | chức năng | Tối thiểu 10G |
| Phá hoại | 100G Tối thiểu |
| sức bền | Độ bền cơ học （10800ops./h) | 10000000 op.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC~ 85oC( không ngưng tụ) |
| cân nặng | Khoảng 28g |
Dữ liệu cuộn dây (ở 20oC)
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 5 | 180 | 27 | Khoảng 0,9W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép lên cuộn dây quá 10 phút để tránh cuộn dây quá nóng.

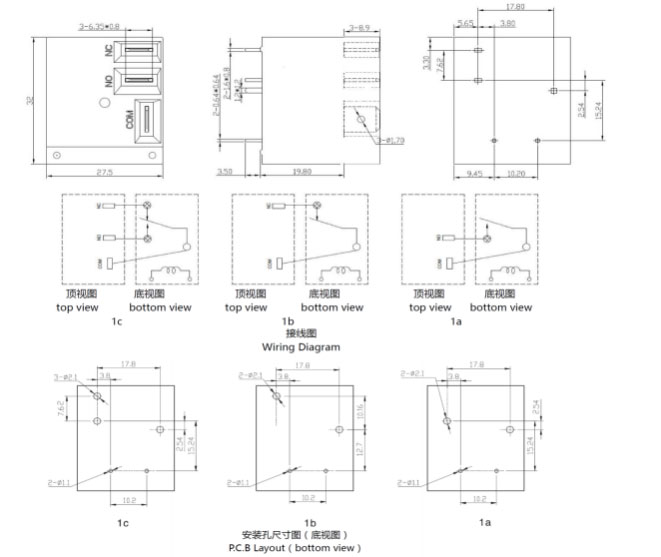

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị:mm)

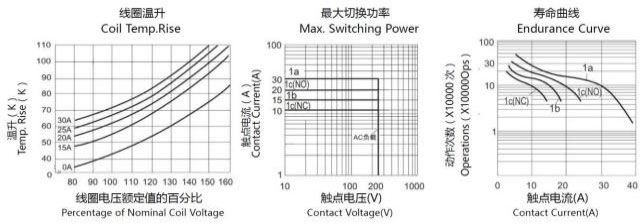

Đường cong đặc trưng
Thông tin đặt hàng
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1：Loại: CYT91
2: Số lượng Cực: 1-1Cực
3: Liên hệ Thỏa thuận: : A Biểu mẫu A ; B Mẫu B ; C Biểu mẫu C
4: Điện áp danh nghĩa: 5,6,9,12,15,18,24,48VDC
5: Màu Vỏ: B-Đen; L-Xanh
6: Công suất cuộn dây: D-0,9W
7: Cấu trúc bảo vệ: Được chứng minh bằng S-Flux,
SH- Loại kín có thể giặt được
8: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơle chống từ thông không thể sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch bằng nước hoặc xử lý bề mặt sau khi rơle chống từ thông được lắp ráp trên PCB.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng nên ở đúng vị trí để lựa chọn
Sản phẩm phù hợp cho ứng dụng riêng của họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trên vỏ trước khi sử dụng. Nếu có bất kỳ thắc mắc nào, vui lòng liên hệ với Chengyuan để được phục vụ kỹ thuật. Tuy nhiên, trách nhiệm của người dùng là xác định nên sử dụng sản phẩm nào.
