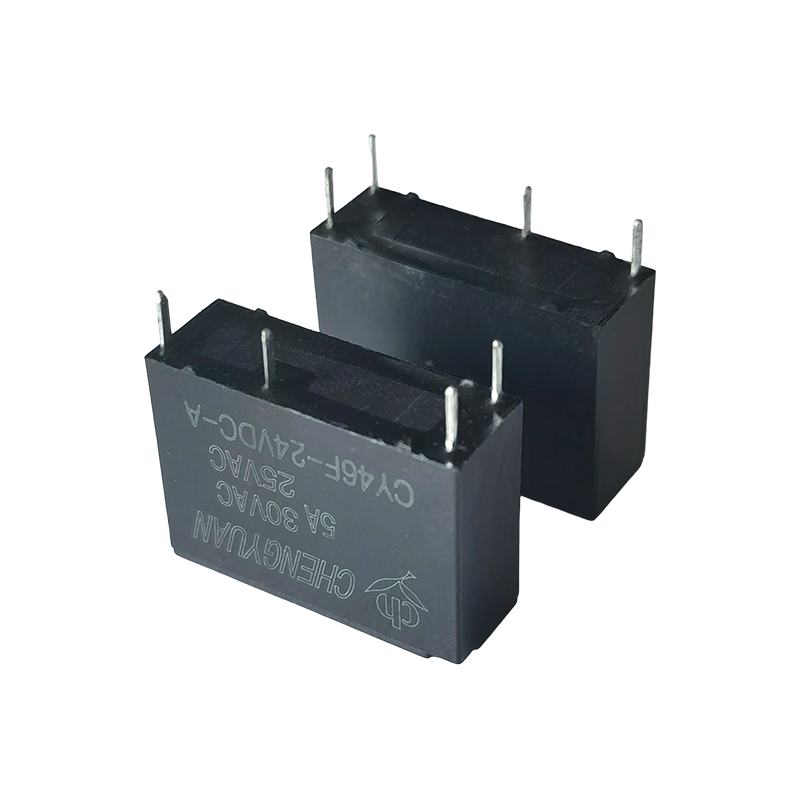

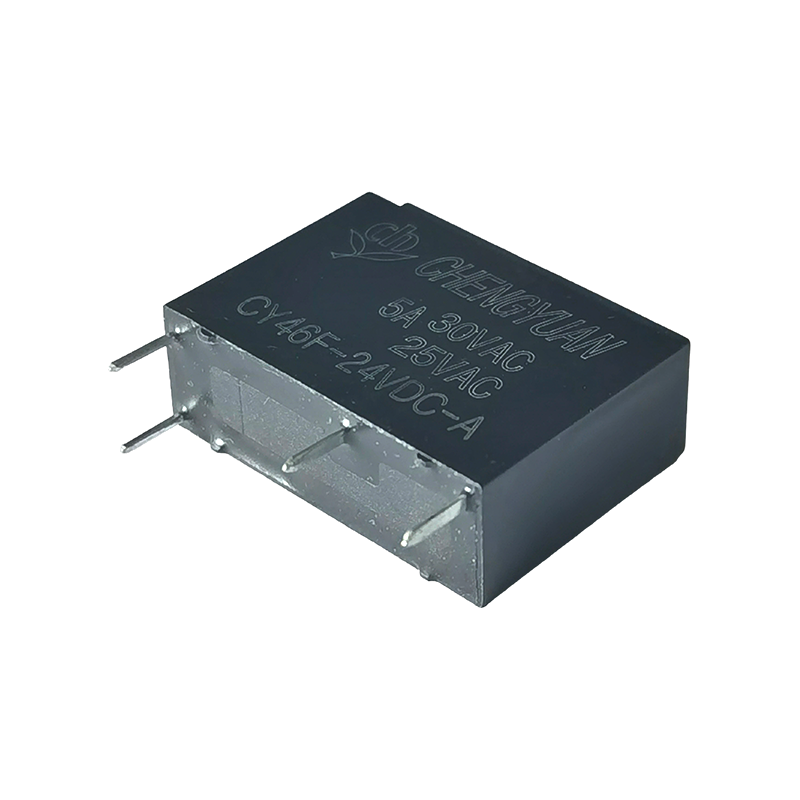

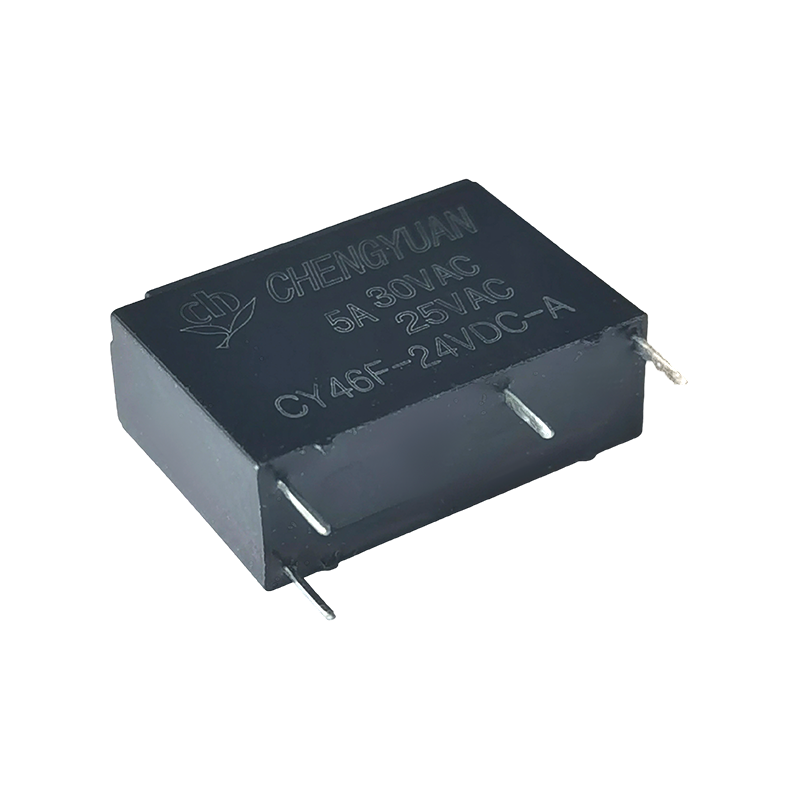

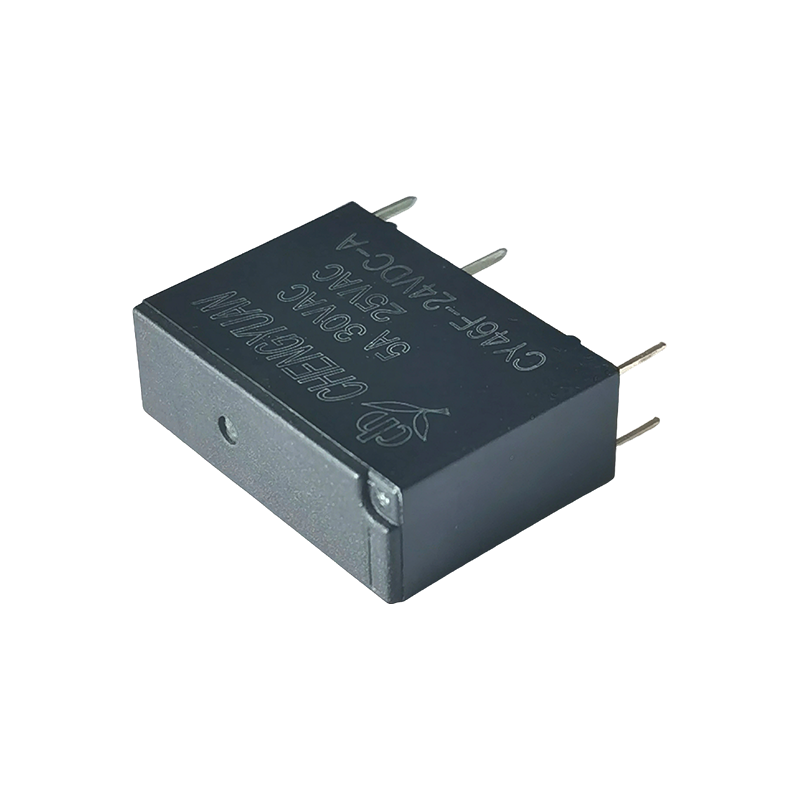

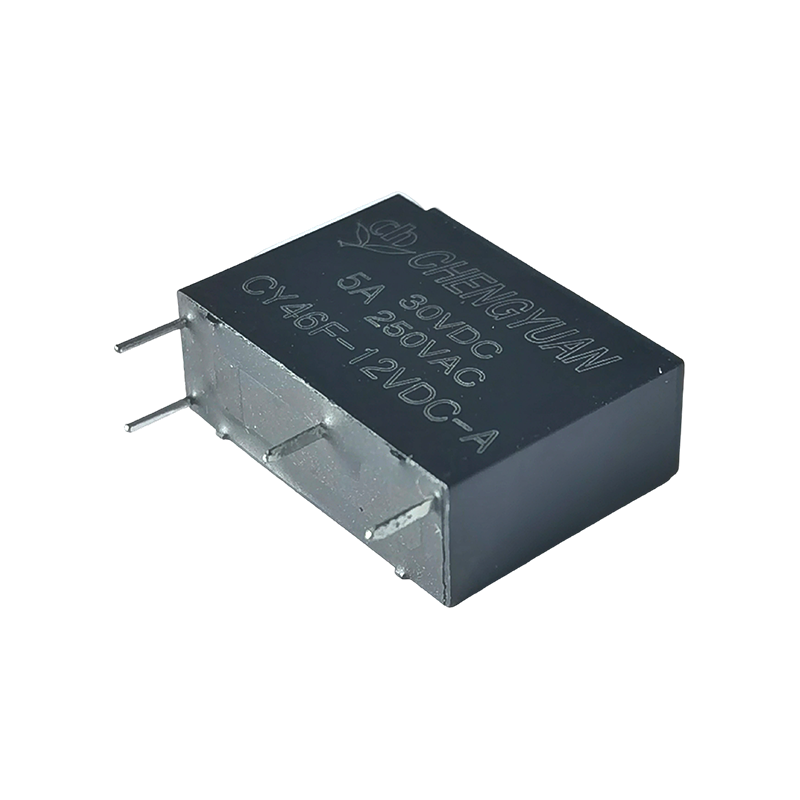

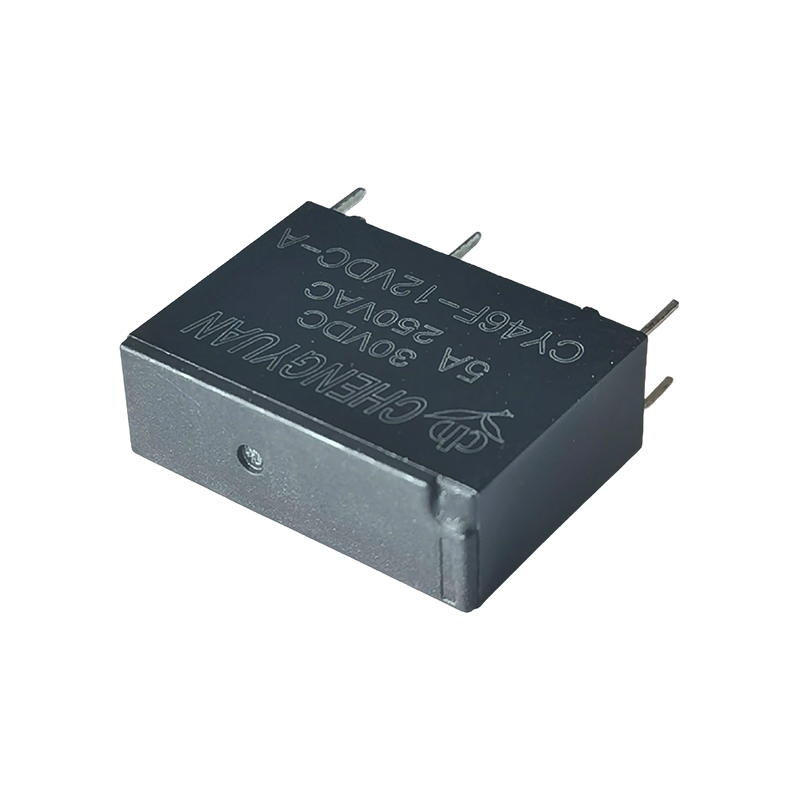

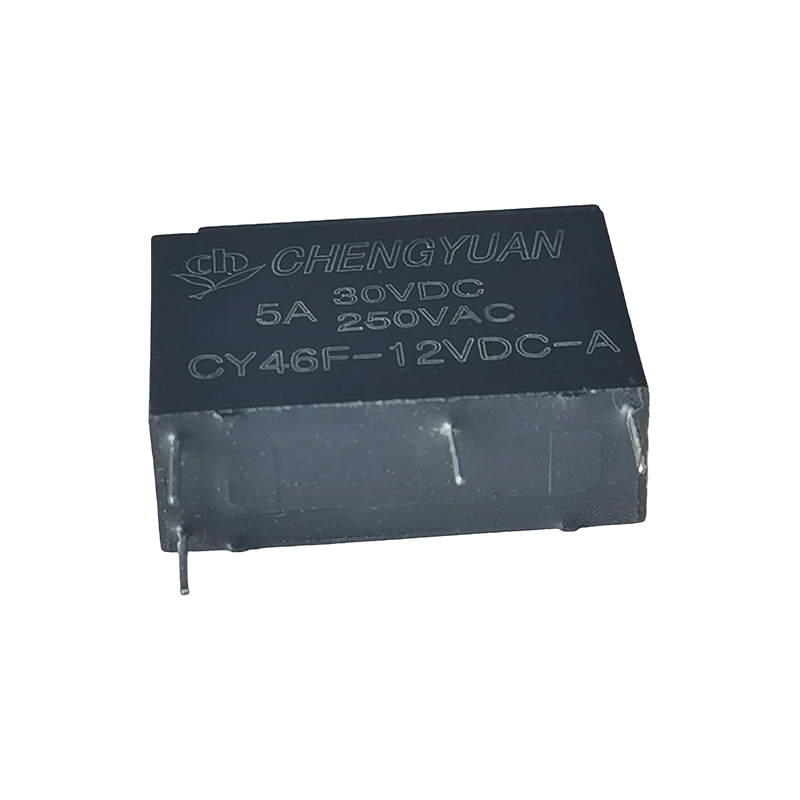

Tính năng:
• Kích thước nhỏ gọn (20*7.2*16.6mm), phù hợp với các bảng mạch có mật độ cao
• Điện áp chịu đựng cao: 4000V (giữa cuộn dây và tiếp điểm)
• Công suất chuyển mạch tiếp điểm 5A
Ứng dụng điển hình:
1. Thiết bị gia dụng nhỏ: Điều khiển bật/tắt nguồn cho các thiết bị gia dụng nhỏ như nồi cơm điện mini, máy tạo độ ẩm nhỏ, ấm điện cầm tay và quạt gia dụng nhỏ, đáp ứng yêu cầu thiết kế thu nhỏ của các sản phẩm này;
2. Thiết bị điện tử tiêu dùng: Sạc dự phòng, bộ chuyển đổi nhỏ, mô-đun điều khiển sạc sản phẩm kỹ thuật số và chuyển mạch trong đầu phát âm thanh và video nhỏ, tận dụng kích thước siêu nhỏ của chúng để bố trí PCB dày đặc;
3. Điều khiển phụ trợ công nghiệp: Chuyển mạch tín hiệu cảm biến nhỏ, mô-đun mở rộng PLC thu nhỏ và các mạch điều khiển phụ trợ cho thiết bị tự động hóa (như điều khiển đèn báo, trình điều khiển van điện từ nhỏ), tương thích với điện áp điều khiển công nghiệp thông dụng 5VDC-24VDC;
4. Thiết bị đầu cuối nhà thông minh: Quản lý năng lượng cho các nút cảm biến thông minh, công tắc thông minh nhỏ và mô-đun nhận điều khiển từ xa không dây, đáp ứng yêu cầu thiết kế thu nhỏ và tiêu thụ điện năng thấp của các thiết bị nhà thông minh;
5. Thiết bị phụ trợ an ninh và y tế: Mạch kích hoạt tín hiệu cho các thiết bị phát hiện an ninh nhỏ (như cảm biến cửa ra vào, cửa sổ, thiết bị báo khói) và chuyển mạch bên trong cho thiết bị phụ trợ y tế cầm tay (như máy đo nồng độ oxy xung nhỏ), đảm bảo hoạt động ổn định;
6. Phụ trợ điện tử ô tô: Mạch điều khiển các thiết bị điện nhỏ trong nội thất ô tô (như quạt ô tô, đèn nội thất), tương thích với thông số điện áp 12VDC thông dụng trên ô tô.
Dữ liệu liên hệ
| loại | CY46F |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 16VDC) |
| Tải định mức (Tải điện trở) | 5A250VAC |
| Tối đa. chuyển đổi dòng điện | 5A |
| Tối đa. điện áp chuyển mạch | 250VAC |
| Tối đa. chuyển đổi nguồn điện | 1250VA |
| Tối thiểu. chuyển đổi tải | 6V 1A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 20 mili giây (Không có điốt) |
| Thời gian phát hành | Tối đa 10 mili giây (Không có điốt) |
| Điện trở cách nhiệt | Tối thiểu 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 750VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm: 4000VAC, 50/60Hz trong 1 phút |
| Khả năng chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Khả năng chống sốc | chức năng | 10G phút |
| Phá hoại | 10G phút |
| sức bền | Độ bền cơ học （10800ops./h) | 10.000.000 ops.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100.000 hoạt động(ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC~ 85oC( không ngưng tụ) |
| cân nặng | Xấp xỉ. 3,9g |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 5 | 40 | 125 | Khoảng 0,20W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Khoảng 0,36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây trong hơn 10 phút để tránh quá nóng cuộn dây thd.

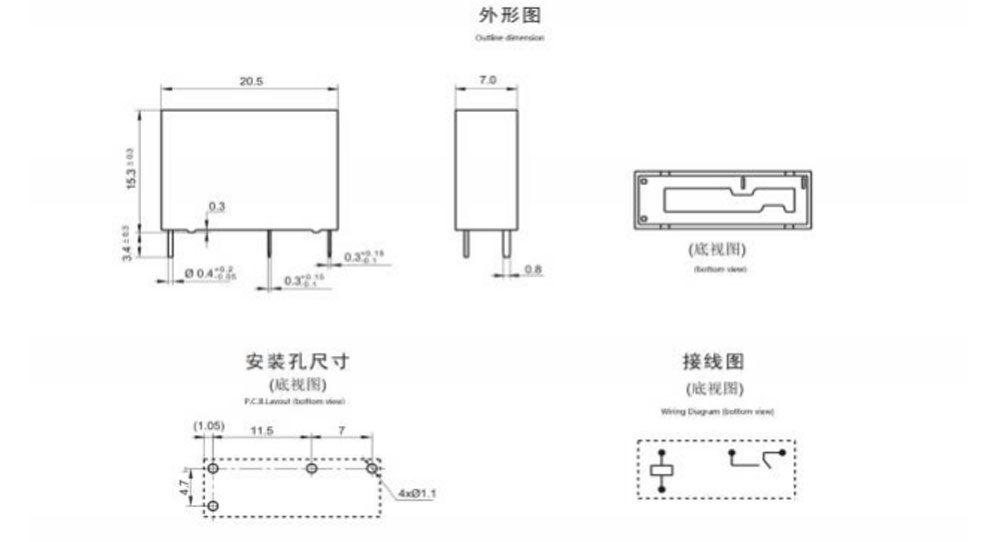

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị: mm)

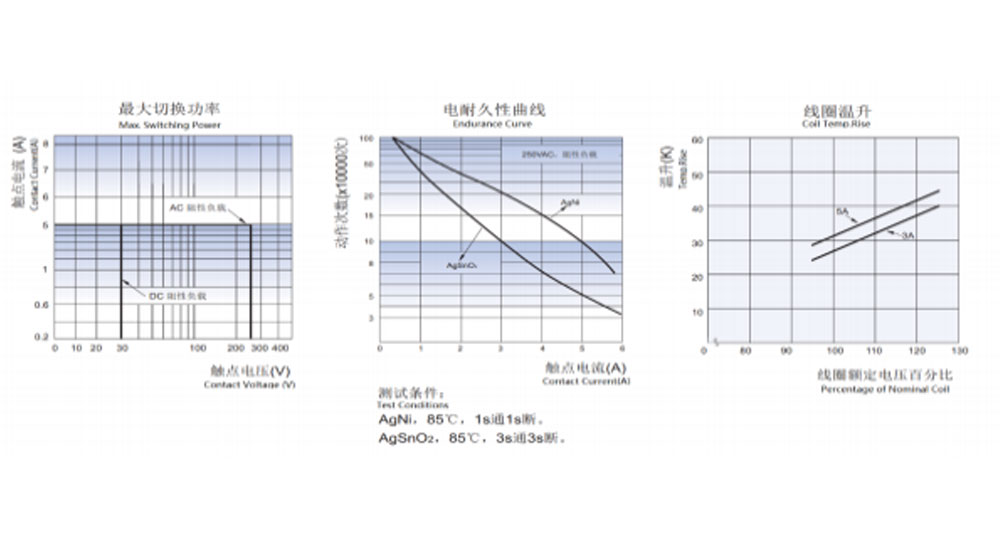

Đường cong đặc trưng
Thông tin đặt hàng
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1:Loại:CYF3
2: Số lượng Cực: 1-1Cực
3: Liên hệ Thỏa thuận: C Từ C ; H Từ A ; B Từ B
4: Điện áp danh nghĩa: 5,6,9,12,18,24VDC
5: Công suất cuộn dây: D-0,36W L-0,2W
6: Cấu trúc bảo vệ: Được chứng minh bằng S-Flux,
SH-Loại kín có thể giặt được
7: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơle chống từ thông không thể sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch bằng nước hoặc xử lý bề mặt sau khi rơle chống từ thông được lắp ráp trên PCB.
Hậu tố đặc biệt tùy chỉnh sẽ có sẵn sau khi được CHENGYUAN đánh giá.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng nên ở đúng vị trí để lựa chọn
Sản phẩm phù hợp cho ứng dụng riêng của họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trên vỏ trước khi sử dụng. Nếu có bất kỳ thắc mắc nào, vui lòng liên hệ với Chengyuan để được phục vụ kỹ thuật. Tuy nhiên, trách nhiệm của người dùng là xác định nên sử dụng sản phẩm nào.
