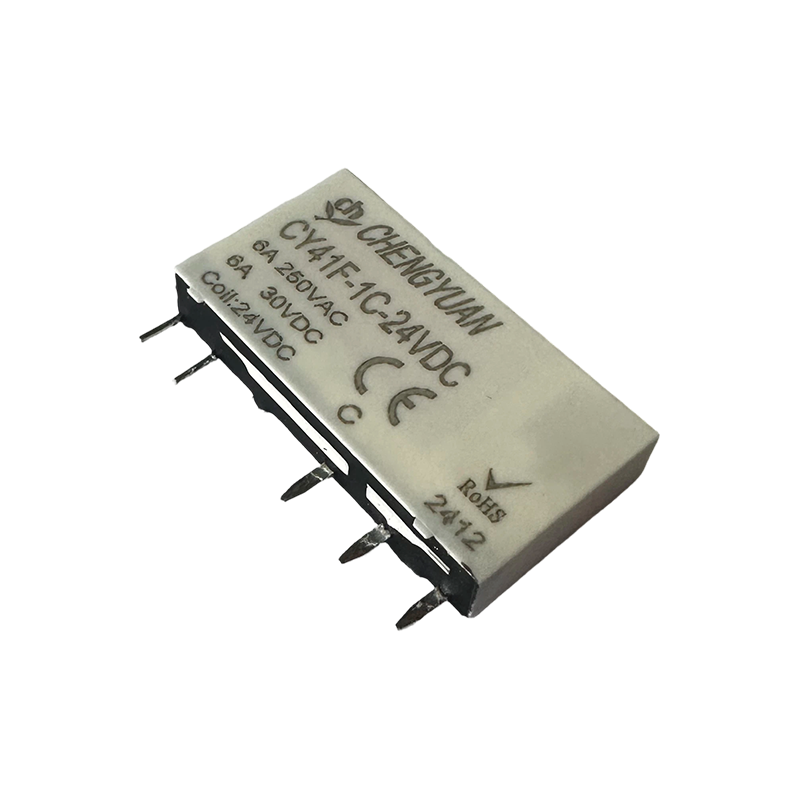

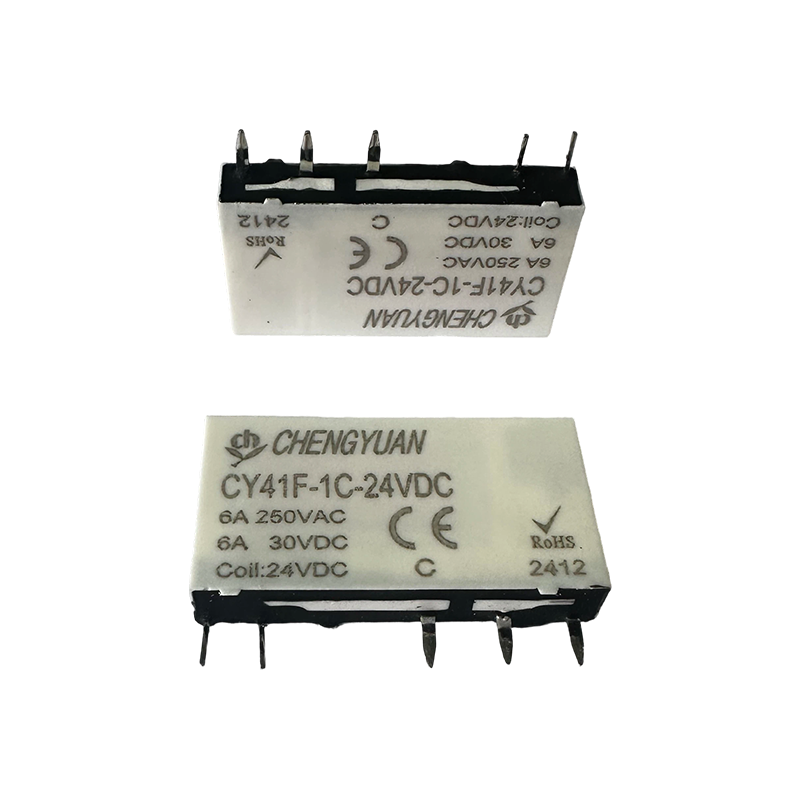

Tính năng:
● Siêu mỏng (chỉ rộng 5 mm)
● Công suất chuyển mạch tiếp điểm 6A
● Điện áp giữa cuộn dây và tiếp điểm: 4kV
● Điện trở tăng vọt giữa cuộn dây và tiếp điểm: 6kV
● Đáp ứng yêu cầu cách điện tăng cường VDE0700/0631
● Độ nhạy cao, mức tiêu thụ điện năng khoảng 0,17W
Các kịch bản áp dụng:
● Thiết bị gia dụng: Điều khiển nguồn cho các thiết bị nhỏ có công suất cao như lò sưởi điện và bếp từ
● Điều khiển công nghiệp: Thiết bị tự động hóa, PLC nhỏ, mạch điều khiển động cơ
● Thiết bị điện thông minh: Hộp phân phối thông minh, điều khiển phụ trợ cọc sạc
● Thiết bị an ninh: Giám sát nguồn điện, chuyển mạch hệ thống kiểm soát truy cập
Thông số liên hệ
| Cấu hình liên hệ | 1H, 1Z |
| Điện trở tiếp xúc (1) | Tiếp điểm mạ vàng: ≤ 30mΩ (1A 6VDC); Tiếp điểm không mạ vàng: ≤ 100mΩ (1A 6VDC) |
| Tài liệu liên hệ | AgSnO₂, AgNi |
| Tải tiếp điểm (Điện trở) | 6A 250VAC / 30VDC |
| Điện áp chuyển mạch tối đa | 400VAC / 300VDC |
| Dòng chuyển đổi tối đa | 6A |
| Công suất chuyển mạch tối đa | 1500VA / 180W |
| Tải tối thiểu (2) | Không mạ vàng: 5VDC 100mA; Mạ vàng: 5VDC 10mA |
| Độ bền cơ học (3) | Chu kỳ 1×10⁷ |
| Độ bền điện | Loại H: chu kỳ 6×10⁴ (AgNi, 6A 250VAC/30VDC, tải điện trở, 85oC, tắt 1 giây trên 9 giây) Loại Z: chu kỳ 3×10⁴ (NO, AgNi, 6A 250VAC/30VDC, tải điện trở, 85oC, tắt 1 giây trên 9 giây); Chu kỳ 1×10⁴ (NC, AgNi, 6A 250VAC/30VDC, tải điện trở, 85oC, tắt 1 giây trên 9 giây) |
Ghi chú:
(1) Tất cả các giá trị trên là giá trị ban đầu.
(2) Tải tối thiểu ở trên là giá trị tham chiếu, áp dụng cho môi trường nhiệt độ, độ ẩm và áp suất bình thường với các chân hướng lên trên. Giá trị tham chiếu này có thể thay đổi theo tần số chuyển đổi, điều kiện môi trường, tuổi thọ dự kiến và hướng lắp đặt. Do đó, vui lòng tiến hành kiểm tra xác nhận với tải thực tế trước khi sử dụng và nên tránh sử dụng dưới 0 độ C.
(3) Kiểm tra không tải, không có hư hỏng cơ học sau khi kiểm tra.
Thông số cuộn dây
| Công suất cuộn định mức | 5VDC ~ 24VDC: Khoảng 170mW |
| 48VDC, 60VDC: Khoảng 210mW |
Lưu ý:
(1) Đối với các tải không có nhiệt độ xác định trong bảng, nhiệt độ môi trường là nhiệt độ phòng.
Thông số hiệu suất
| tham số | Đặc điểm kỹ thuật |
| Điện trở cách điện | 1000MΩ (500VDC) |
| Điện môi chịu được điện áp | Giữa cuộn dây và danh bạ | 4000VAC trong 1 phút |
| Giữa các liên hệ mở | 1000VAC trong 1 phút |
| Thời gian vận hành (ở điện áp định mức) | 8 mili giây |
| Thời gian phát hành (ở điện áp định mức) | 4 mili giây |
| Sốc * (1) | Tính ổn định | 49m/s² |
| sức mạnh | 980m/s² |
| Rung * (1) | 10Hz ~ 55Hz, biên độ gấp đôi 1mm |
| Độ ẩm | 5% ~ 85% RH |
| Phạm vi nhiệt độ | -40oC ~ 85oC |
| Loại thiết bị đầu cuối | loại PCB |
| cân nặng | Khoảng 5g |
| Loại bao bì | Loại kín bằng nhựa, loại chống hàn |
| Điện áp định mức (VDC) | Điện áp vận hành (VDC) (1) | Điện áp giải phóng (VDC) (1) | Điện áp tối đa (VDC) (2) | Điện trở cuộn dây |
| 5 | 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | 9,00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
