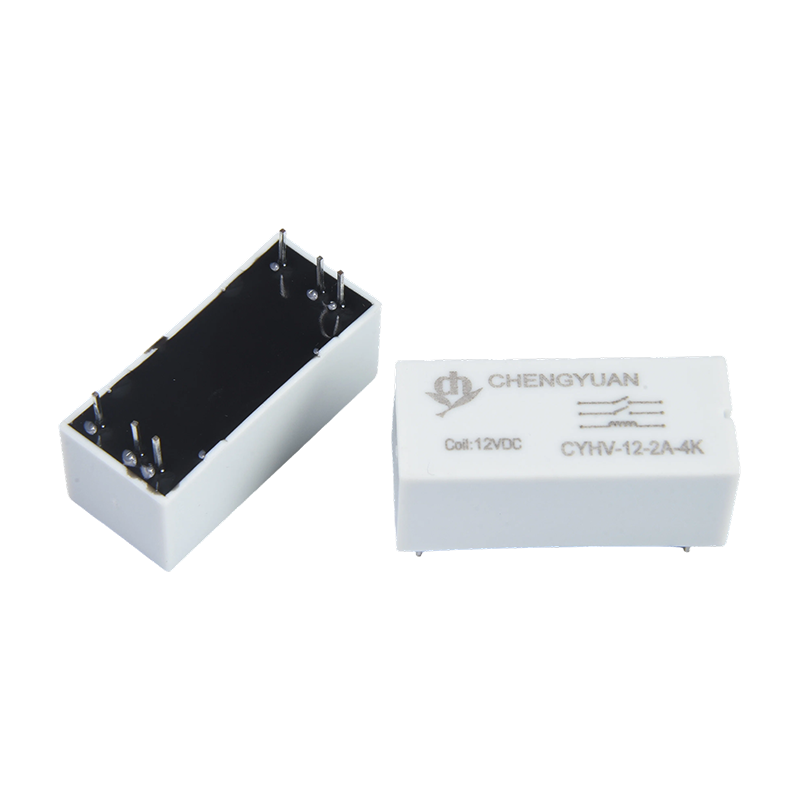

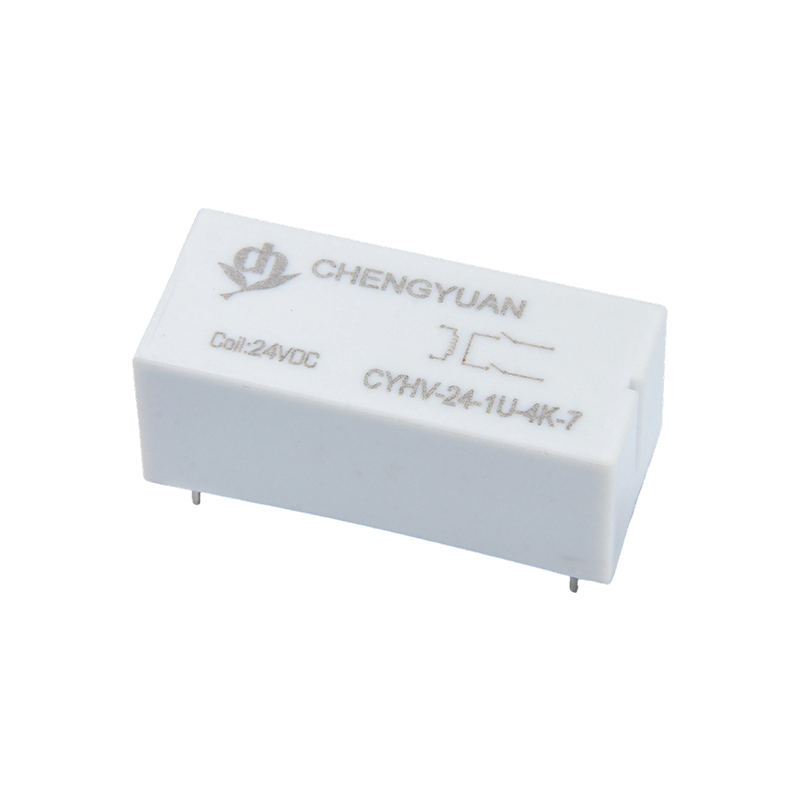

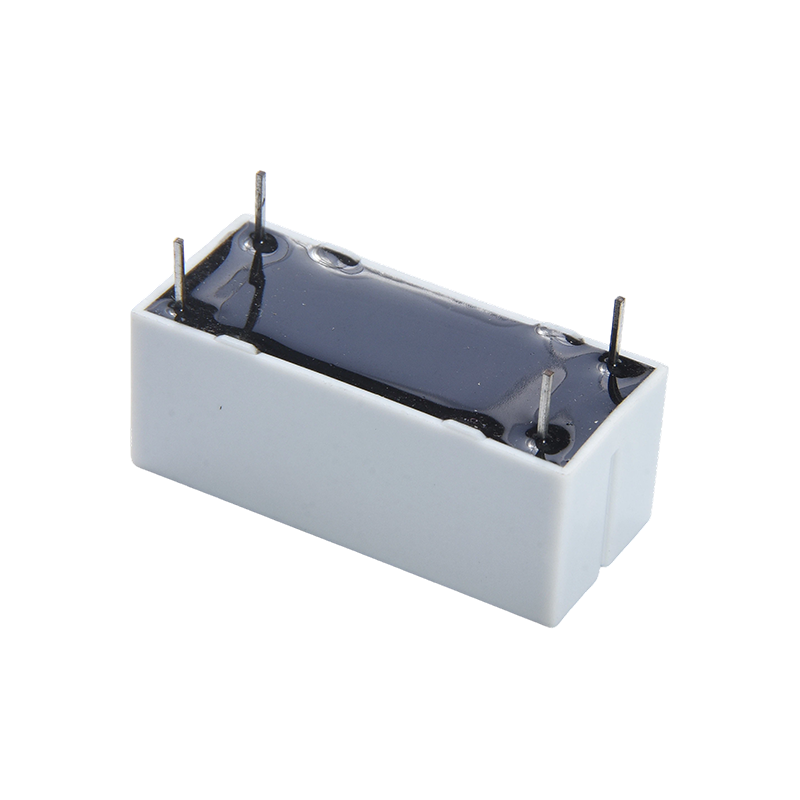

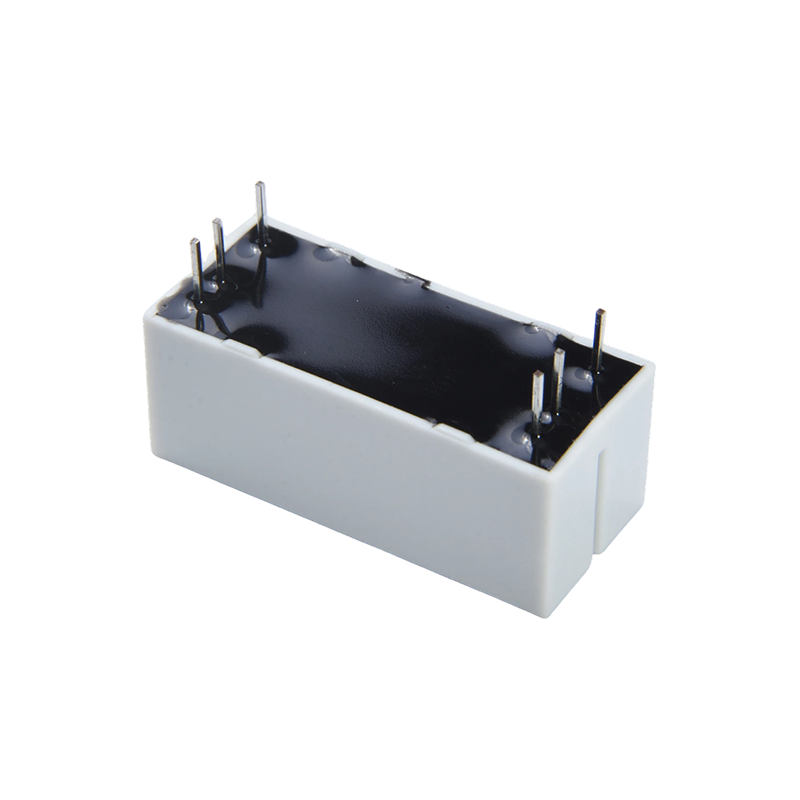

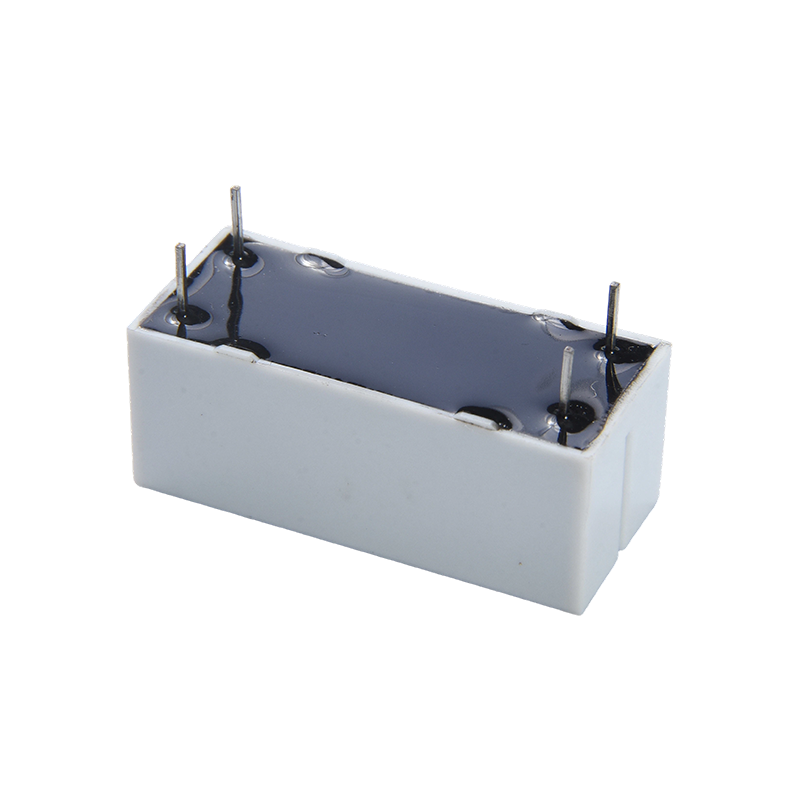

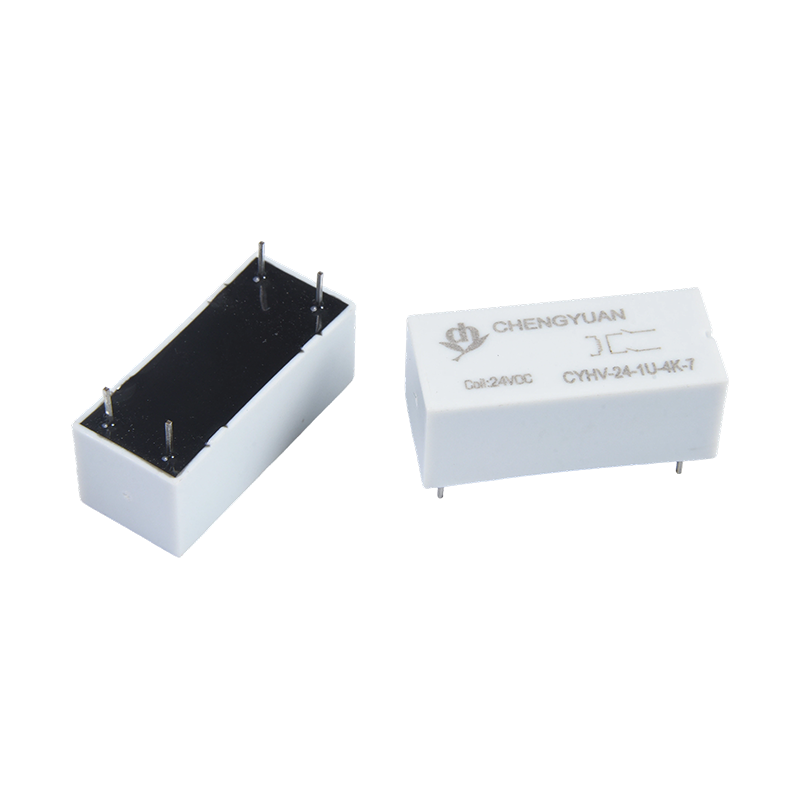

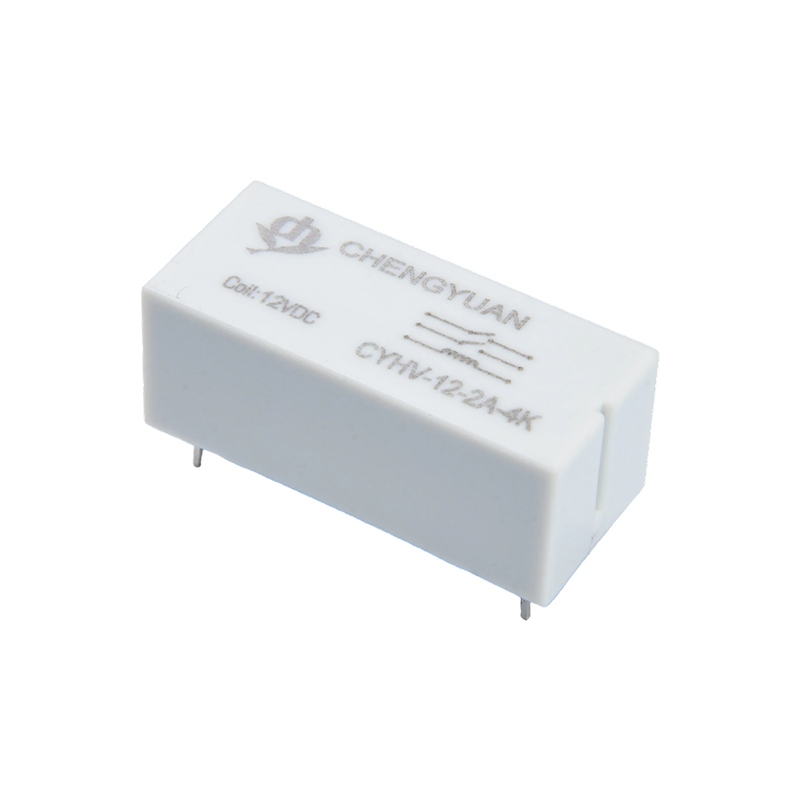

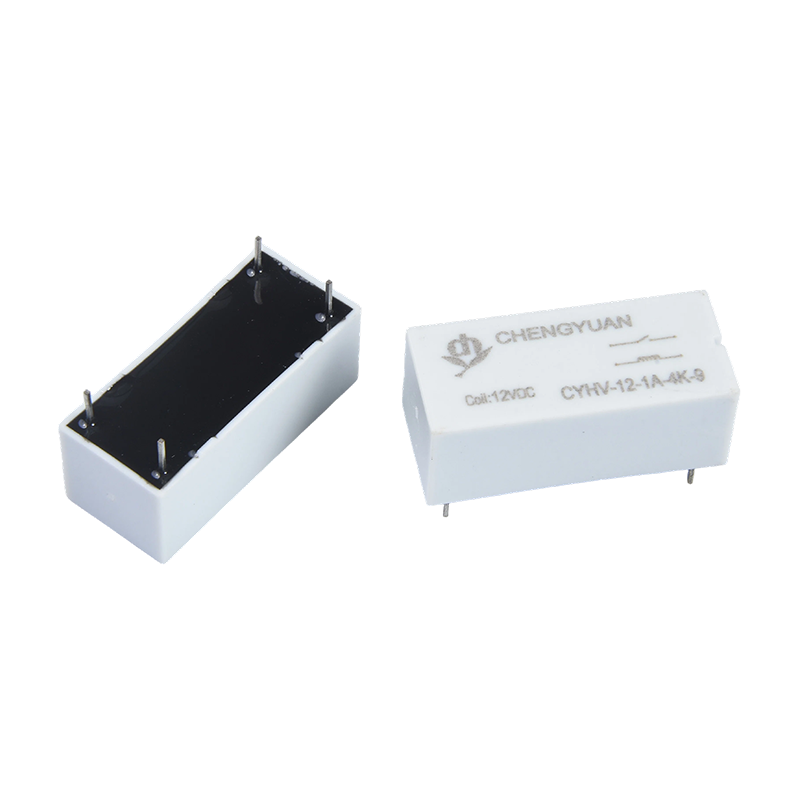

Ưu điểm sản phẩm:
Cách ly điện áp cực cao: Chịu được điện áp giữa các tiếp điểm lên đến 6000V, mang lại khả năng cách ly điện áp cao tuyệt vời cho rơle cấp PCB, ngăn chặn nhiễu điện áp cao một cách hiệu quả.
Chuyển mạch dòng điện thấp điện áp cao: Được tối ưu hóa để chuyển đổi dòng điện yếu dưới điện áp cao (ví dụ: 10mA @ 1500VDC) hoặc dòng điện thông thường dưới điện áp thấp (ví dụ: 1A @ 30VDC), với phạm vi ứng dụng được xác định rõ ràng.
Cấu trúc kín có tuổi thọ cao: Công tắc sậy được bịt kín trong khí trơ, không có bộ phận mài mòn chuyển động, dẫn đến tuổi thọ cơ học cực kỳ dài và khả năng miễn nhiễm với bụi và độ ẩm môi trường.
Các tính năng chính:
Thông số kỹ thuật tải đa cấp: Hỗ trợ các điều kiện tải khác nhau: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, đáp ứng cả các kịch bản dòng điện thông thường vi dòng điện áp cao và điện áp thấp.
Cuộn dây có độ nhạy cao: Tiêu thụ điện năng điều khiển cuộn dây thấp, tương thích với tín hiệu điều khiển điện áp thấp 3-24VDC, dễ dàng điều khiển trực tiếp bằng mạch tích hợp.
Gắn PCB nhỏ gọn: Thiết kế gói thu nhỏ, hàn trực tiếp vào PCB, tiết kiệm không gian và phù hợp với bố trí bên trong thiết bị có mật độ cao.
Phản hồi nhanh: Hành động chuyển đổi sậy nhanh và thời gian chuyển đổi ngắn đáp ứng các yêu cầu về thời gian để lấy mẫu tín hiệu trong thiết bị đo.
Ứng dụng chính:
Thiết bị giám sát an toàn: Được sử dụng trong lấy mẫu tín hiệu điện áp cao hoặc chuyển mạch thử nghiệm trong màn hình cách điện, máy kiểm tra điện áp chịu được và máy dò hồ quang lỗi.
Dụng cụ chính xác: Được tích hợp vào nguồn điện, máy đo và thiết bị chụp ảnh y tế có độ chính xác cao (chẳng hạn như điều khiển máy phát điện áp cao tia X) để cung cấp khả năng cách ly điện áp cao và chuyển đổi tín hiệu.
Điều khiển Công nghiệp và Truyền thông: Được sử dụng làm thành phần chuyển mạch và cách ly đáng tin cậy trong các giao diện truyền thông và các mô-đun đầu vào điện áp cao PLC yêu cầu khả năng cách ly điện thế cao.
Hệ thống năng lượng mới: Ứng dụng trong mạch cách ly lấy mẫu điện áp của bộ biến tần quang điện và hệ thống quản lý pin (BMS).
| Dữ liệu liên hệ |
| Loại | CYHV |
| Tài liệu liên hệ | mạ điện Ir Rh |
| Sắp xếp liên hệ | 1A; 2A; 1U |
| Điện trở tiếp xúc | Tối đa 1A/2A:150mΩ(tại 1A 16VDC) 1U:150mΩ*2 Tối đa(tại 1A 16VDC) |
| Tải định mức (Tải điện trở) | 100W |
| Tối đa. chuyển mạch hiện tại | 1A |
| Tối đa. điện áp chuyển mạch | 1000VDC |
| Tối đa. Mang dòng điện | 2,5A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 1 mili giây ( Không có đi-ốt) |
| Thời gian phát hành | Tối đa 0,3 mili giây ( Không có đi-ốt) |
| Điện trở cách nhiệt | Tối thiểu 100MΩ (ở 100VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: (1A/2A)4000VAC, (1U)6000VDC |
| Giữa cuộn dây và tiếp điểm: (1A/2A)4000VAC, (1U)6000VDC |
| Khả năng chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Khả năng chống sốc | chức năng | 10G phút |
| Phá hoại | 10G phút |
| sức bền | Độ bền cơ học （10800ops./h) | 100000000 op.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 1000000 hoạt động(ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -10oC~ 65oC( không ngưng tụ) |
| cân nặng | Xấp xỉ. 10g |
| Dữ liệu cuộn dây (ở 20oC) |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 5 | 33.3 | 150 | 0.166 | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây trong hơn 10 phút để tránh cuộn dây quá nóng.

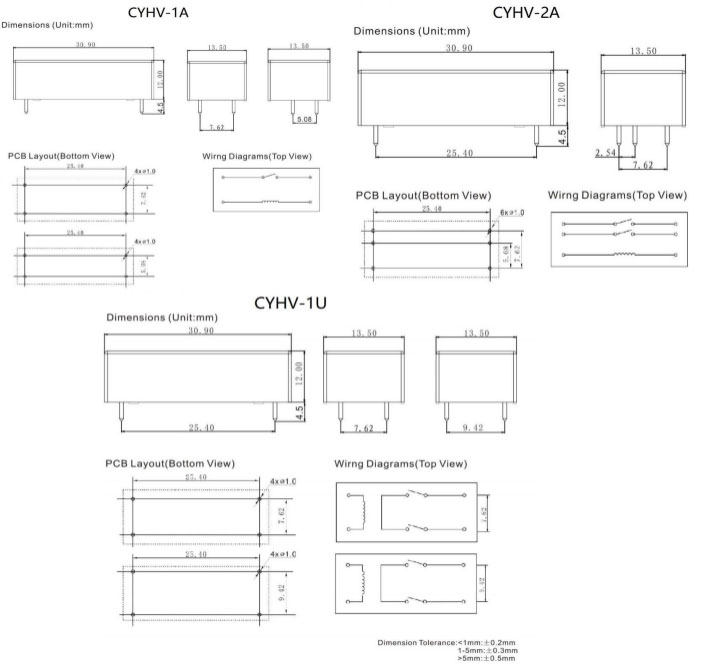

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị: mm)
Thông tin đặt hàng
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1： Loại： CYHV
2: Số lượng Cực: 1-1Cực
3: Liên hệ Thỏa thuận: A Từ A ; U Từ U
4: Điện áp danh nghĩa: 5,12,24VDC
5： Khoảng cách chân: 5-5,08 ; 7- 7,62 ; 9 - 9,42
6: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng phải ở vị trí đúng để chọn
sản phẩm phù hợp cho ứng dụng của riêng họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trong hộp trước khi sử dụng. Nếu có bất kỳ câu hỏi nào, vui lòng liên hệ với Chengyuan để được cung cấp dịch vụ kỹ thuật. Tuy nhiên, người dùng có trách nhiệm xác định nên sử dụng sản phẩm nào.
