Ưu điểm sản phẩm:
Thông số kỹ thuật nhiều tải: Cung cấp các tùy chọn dòng tiếp điểm khác nhau (5A/10A/16A/20A), cho phép lựa chọn linh hoạt công suất tải phù hợp nhất dựa trên các tình huống ứng dụng cụ thể.
Khả năng tương thích lắp đặt mật độ cao: Thiết kế cấu trúc nhỏ gọn được tối ưu hóa đặc biệt cho môi trường lắp đặt mật độ cao, giúp cải thiện việc sử dụng không gian bảng mạch.
Tính linh hoạt mạnh mẽ: Là một rơle đa năng, nó được áp dụng rộng rãi cho các mạch điều khiển công nghiệp và thiết bị gia dụng khác nhau.
Chuyển mạch tiếp điểm ổn định: Bật và tắt mạch một cách đáng tin cậy, đảm bảo sự ổn định khi vận hành thiết bị.
Các ứng dụng chính của nó bao gồm điều chỉnh tự động, bảo vệ an toàn và chuyển mạch.
Trong lĩnh vực thiết bị gia dụng, rơle 32F được sử dụng rộng rãi trong máy điều hòa không khí, nồi cơm điện, tủ lạnh và máy tiệt trùng để đạt được khả năng kiểm soát nguồn điện và bảo vệ quá tải.
Nó cũng thường được sử dụng trong thiết bị văn phòng và thiết bị nghe nhìn để chuyển đổi tín hiệu và điều khiển điều chỉnh điện áp.
Điều khiển công nghiệp, hệ thống an ninh và điện tử ô tô (như điều hòa không khí ô tô và quản lý năng lượng) là một lĩnh vực ứng dụng quan trọng khác, đáp ứng các yêu cầu về khả năng chống đột biến điện áp và độ tin cậy lâu dài.
Dữ liệu liên hệ
| loại | CHHYRD |
| Tài liệu liên hệ | Hợp kim bạc: AgSnO2In2O3、AgSnO2、AgNi |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 6VDC) |
| Tải định mức (Tải điện trở) | 5A/10A 250VAC,10A 125VAC/30VDC ,16A 250VAC |
| Tối đa. chuyển đổi dòng điện | 20A |
| Tối đa. điện áp chuyển mạch | 250VAC/30VDC |
| Tối đa. chuyển đổi nguồn điện | 2500VA/300W |
| Tối thiểu. chuyển đổi tải | 6V 1A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 10 mili giây (Không có điốt) |
| Thời gian phát hành | Tối đa 5 mili giây (Không có điốt) |
| Điện trở cách nhiệt | Tối thiểu. 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 1000VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm : 4000VAC , 50/60Hz trong 1 phút |
| Chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Khả năng chống sốc | chức năng | Tối thiểu 10G |
| Phá hoại | 100G Tối thiểu |
| sức bền | Độ bền cơ học （10800ops./h) | 10000000 op.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC ~ 85oC( không ngưng tụ) |
| cân nặng | Xấp xỉ 4,6g |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 3 | 150 | 20 | Khoảng 0,45W | 75% trên danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Khoảng 0,2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây trong hơn 10 phút để tránh quá nóng của cuộn dây thd.

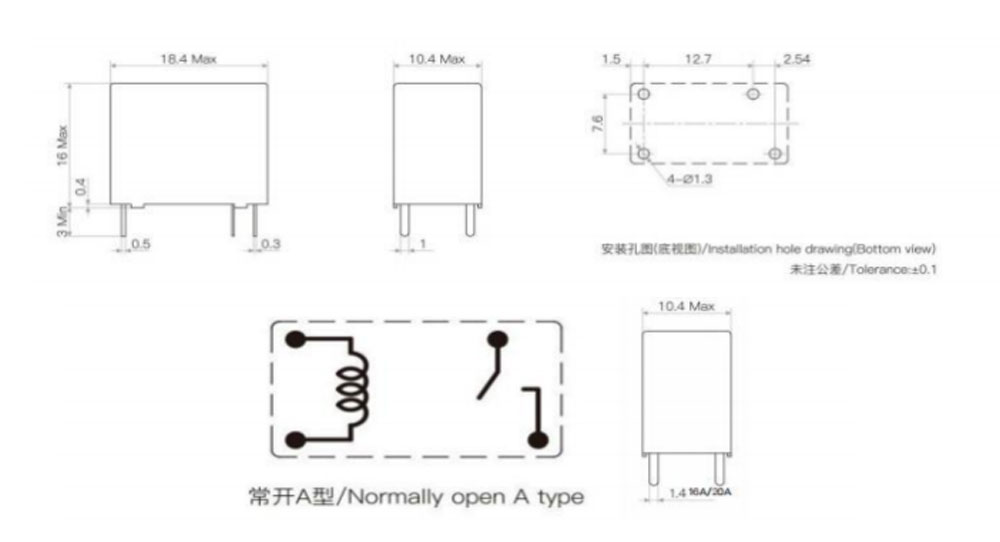

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị:mm)

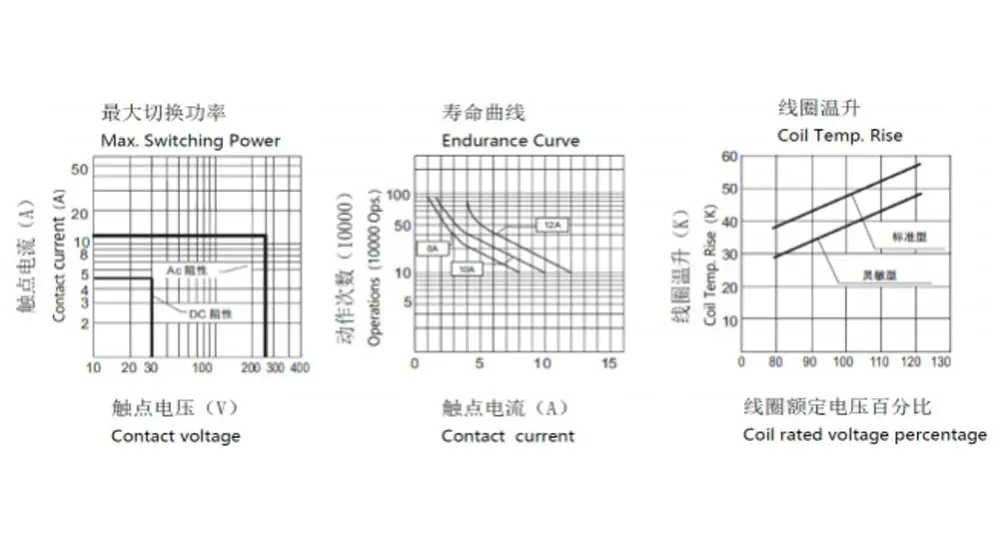

Đường cong đặc trưng
Thông tin đặt hàng
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Loại：CHYRD
2: Số lượng Cực: 1-1Cực
3: Liên hệ Sắp xếp: A-Từ A
4: Điện áp danh nghĩa: 3,5,6,9, 12, 18,24VDC
5: Màu Vỏ: B-Đen
6: Cuộn dây Công suất: D-0,45W L-0,2W
7: Cấu trúc bảo vệ: Được chứng minh bằng S-Flux,
SH- Loại kín có thể giặt được
8: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơle chống từ thông không thể sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch bằng nước hoặc xử lý bề mặt sau khi rơle chống từ thông được lắp ráp trên PCB.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng nên ở đúng vị trí để lựa chọn
Sản phẩm phù hợp cho ứng dụng riêng của họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trên vỏ trước khi sử dụng. Nếu có bất kỳ thắc mắc nào, vui lòng liên hệ với Chengyuan để được phục vụ kỹ thuật. Tuy nhiên, trách nhiệm của người dùng là xác định nên sử dụng sản phẩm nào.
