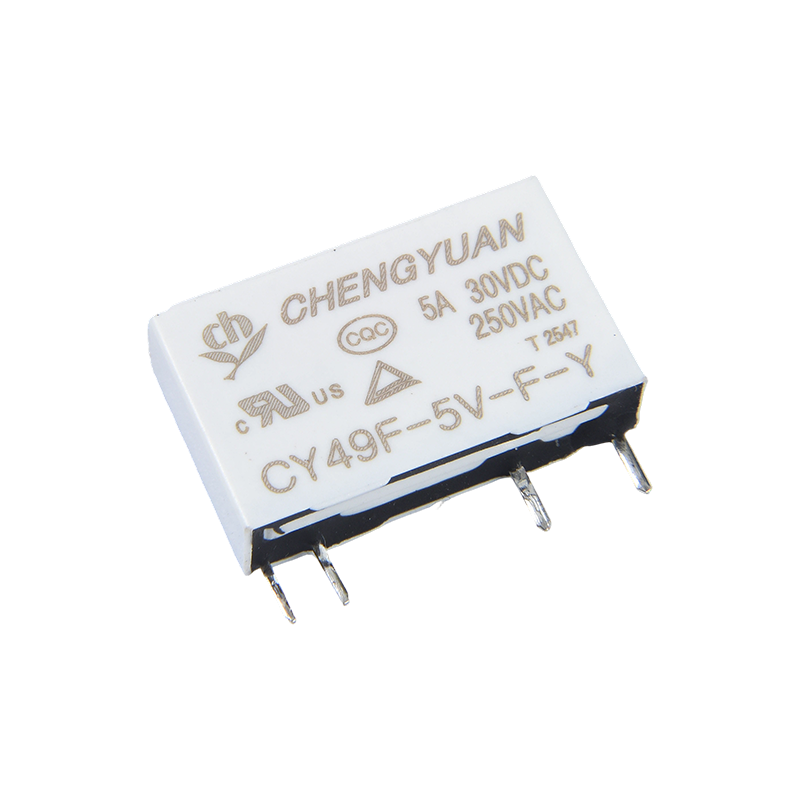

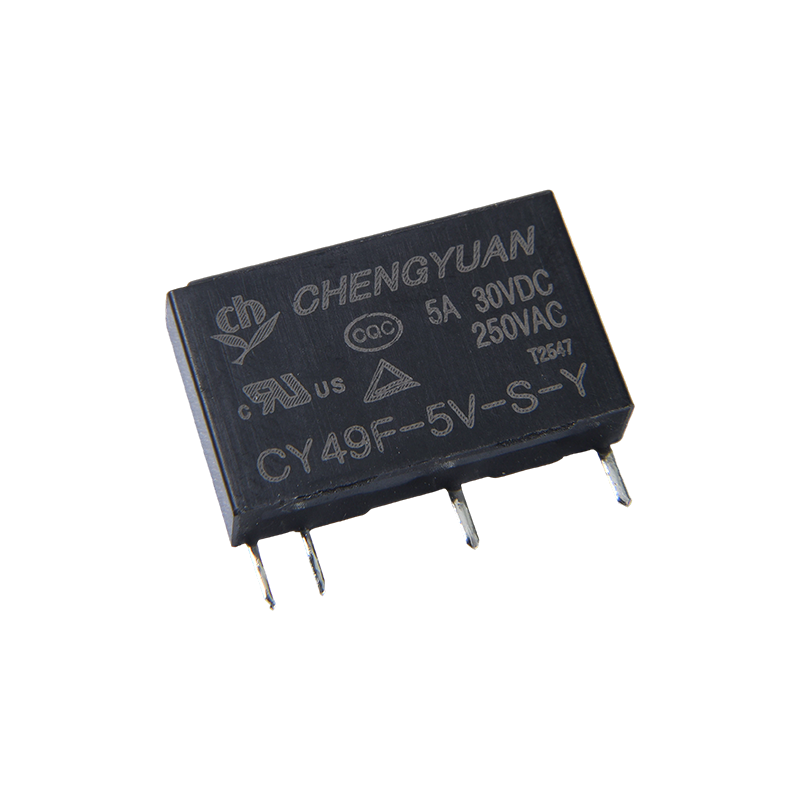

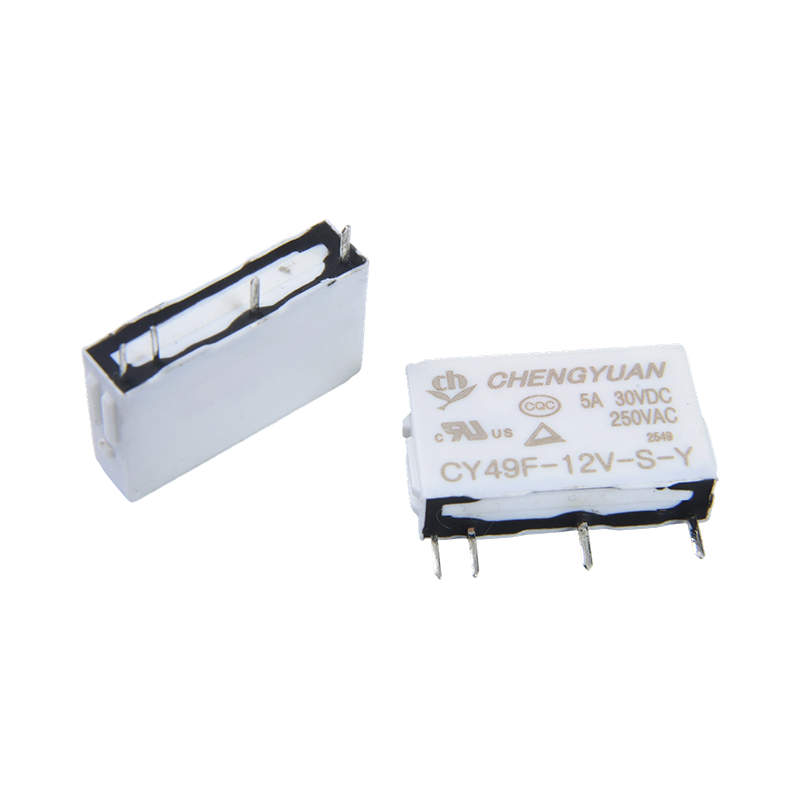

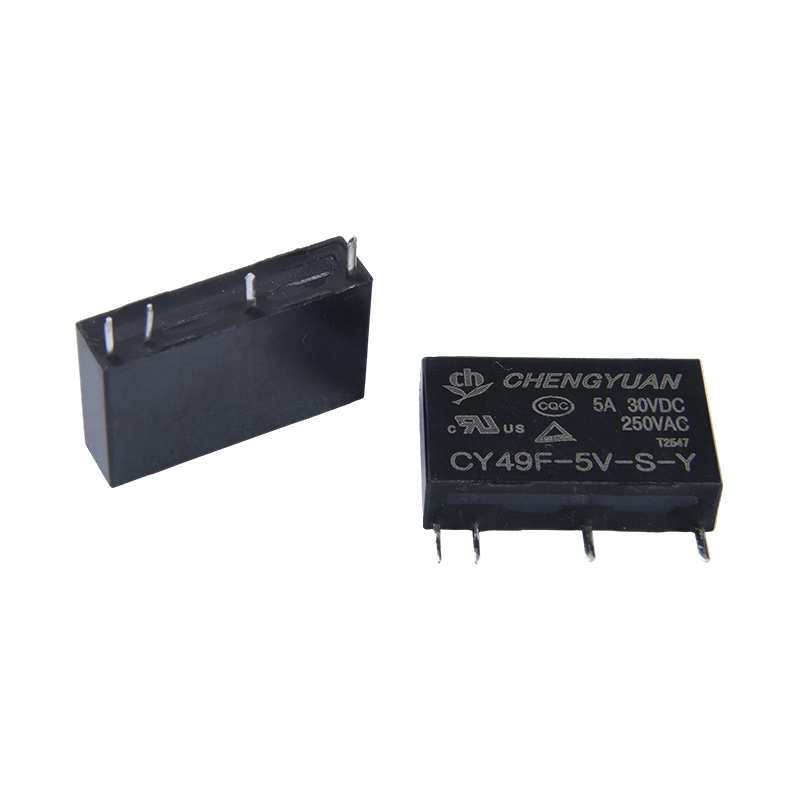

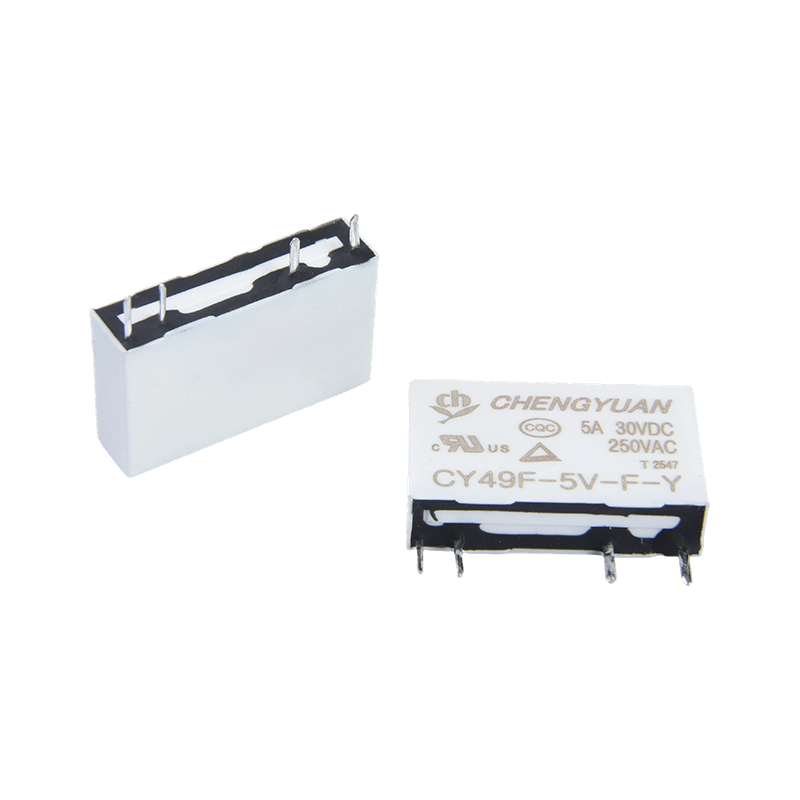

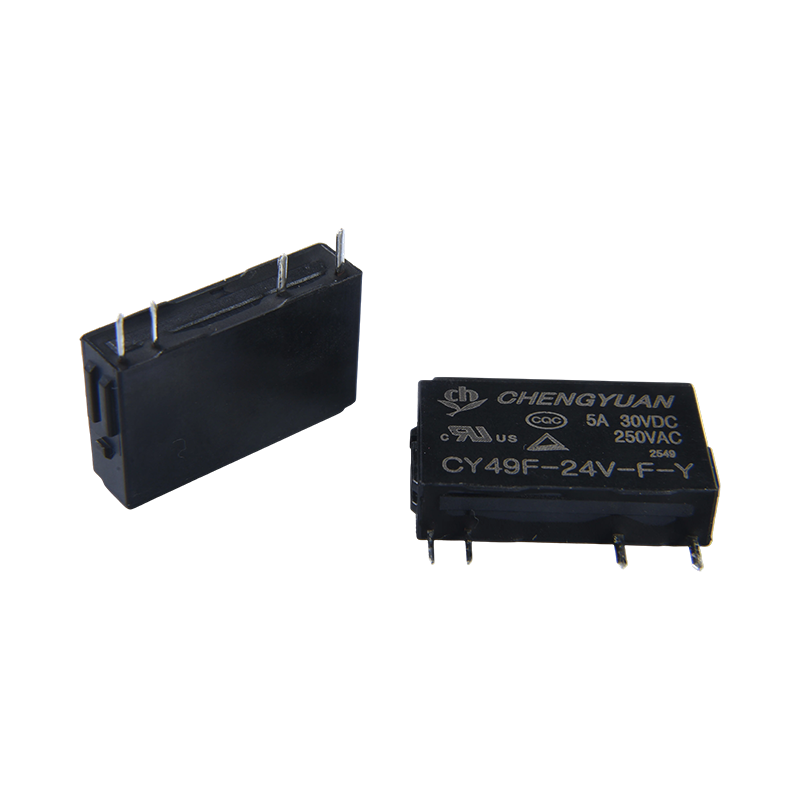

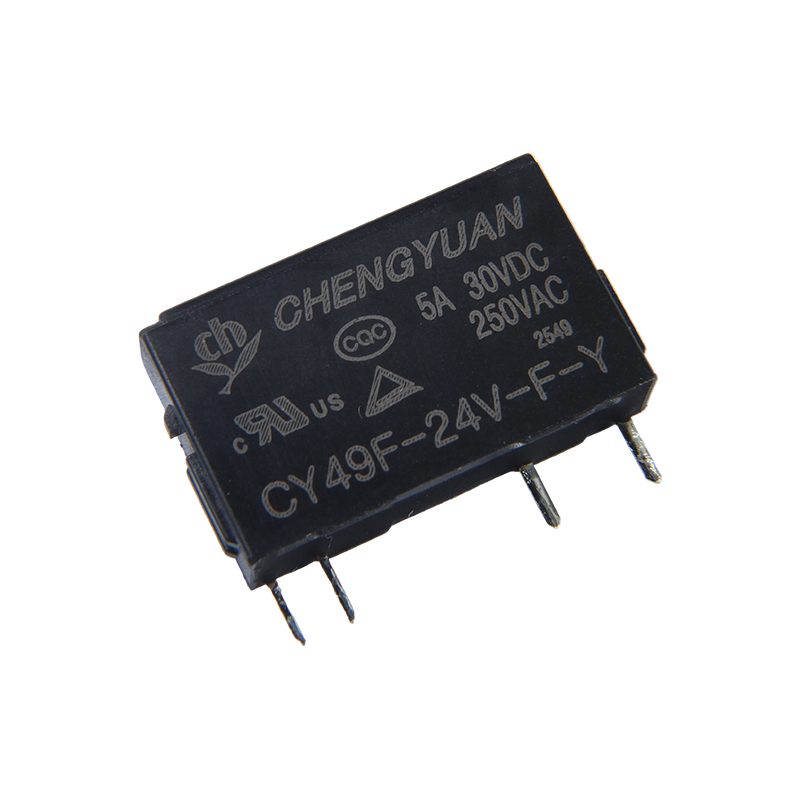

Tính năng:
• Khả năng chịu tải: Chuyển mạch tiếp điểm 5A
• Siêu mỏng, siêu nhỏ, thích hợp để lắp ở mật độ cao (rộng 5mm, cao 12,5mm)
• Chịu được điện áp lên tới 3000V
• Độ nhạy cao, điện năng tiêu thụ chỉ 0,12W
Ứng dụng điển hình:
Mạch điều khiển và tự động hóa công nghiệp: Thường thấy trong các thiết bị liên lạc, thiết bị mạng, dụng cụ đo lường và hệ thống điều khiển thang máy, thực hiện các chức năng chuyển mạch, bảo vệ an toàn hoặc bảo vệ quá dòng.
Lĩnh vực Điện tử ô tô và Năng lượng mới: Ứng dụng trong thiết bị trên xe hơi, hệ thống quản lý năng lượng mới, v.v., đáp ứng các yêu cầu chuyển mạch đáng tin cậy trong môi trường ô tô.
Điện tử y tế và hàng không vũ trụ: Trong các ứng dụng thiết bị y tế, giám sát an ninh và hàng không vũ trụ đòi hỏi độ ổn định cao, nó cung cấp khả năng cách ly và bảo vệ mạch.
Dữ liệu liên hệ
| loại | CY49F |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 16VDC) |
| Tải định mức (Tải điện trở) | 5A250VAC /30VDC |
| Tối đa. chuyển đổi dòng điện | 5A |
| Tối đa. điện áp chuyển mạch | 270VAC |
| Tối đa. chuyển đổi nguồn điện | 1250VA/150W |
| Tối thiểu. chuyển đổi tải | 6V 1A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | ≤ 10 mili giây Tối đa |
| Thời gian phát hành | ≤ 5 mili giây Tối đa |
| Điện trở cách nhiệt | Tối thiểu 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 1000VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm: 3000VAC, 50/60Hz trong 1 phút |
| Khả năng chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Khả năng chống sốc | chức năng | 10G phút |
| Phá hoại | 10G phút |
| sức bền | Độ bền cơ học （10800ops./h) | 10000000 op.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC ~ 85oC (không ngưng tụ) |
| cân nặng | Xấp xỉ. 3g |
| Dữ liệu cuộn dây (ở 20oC) |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 5 | 24 | 208 | Khoảng 0,12W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Khoảng 0,18W |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây trong hơn 10 phút để tránh quá nóng cuộn dây thd.

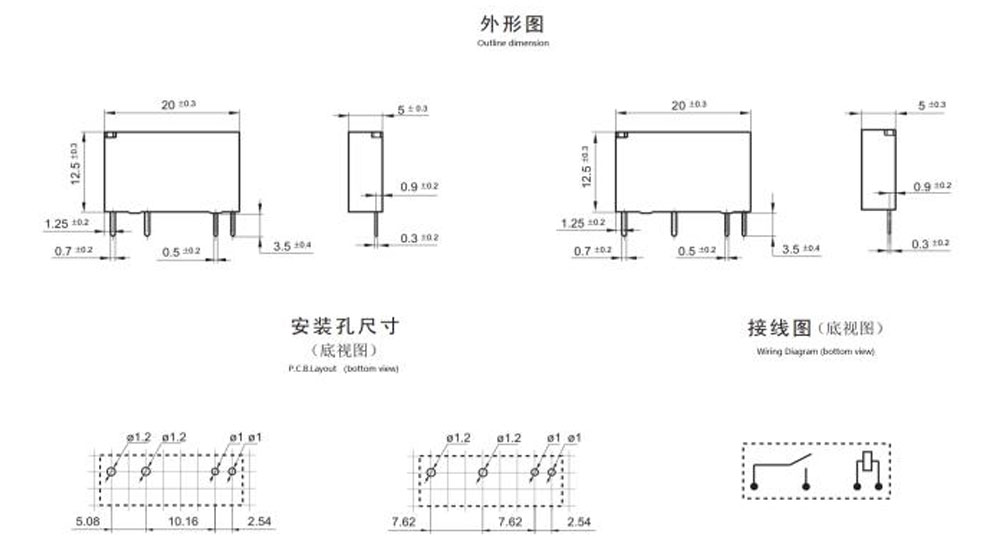

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị:mm)

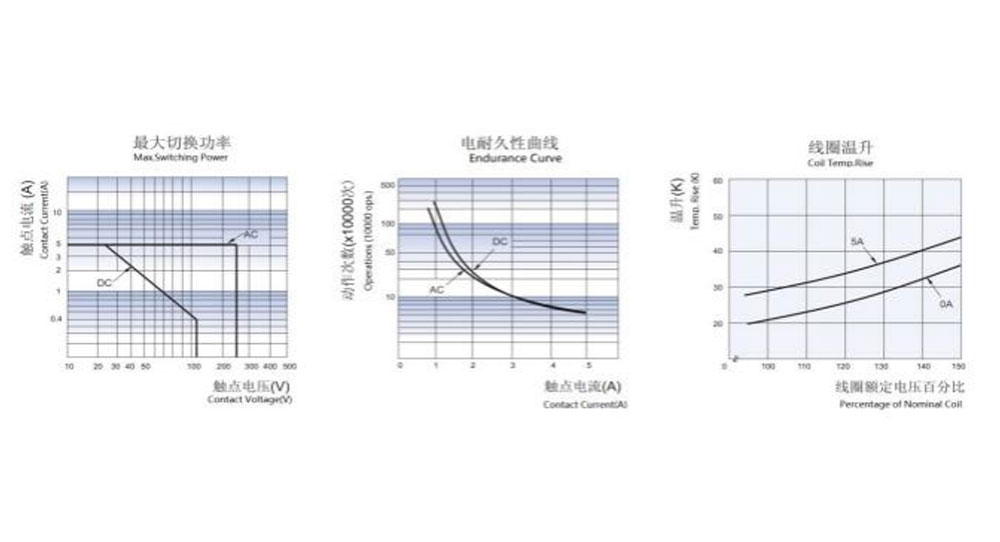

Đường cong đặc trưng
Thông tin đặt hàng
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1：Loại: CY49F
2: Điện áp danh nghĩa: 5,6,9,12,18,24VDC
3: Khoảng cách pin liên hệ: F：5,08mm S: 7,62mm
4: Loại liên hệ: Y: Liên hệ đơn lẻ, E: Liên hệ chia đôi
5: Loại Vỏ : B biểu thị khóa thắt lưng. Không có: Không có
6: Màu Vỏ: H-Đen; B-Trắng
7: Cấu trúc bảo vệ: Được chứng minh bằng S-Flux,
SH-Loại kín có thể giặt được
8: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơ-le chống thông lượng không thể không được sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch hoặc xử lý bề mặt bằng nước sau khi các rơle chống từ thông được lắp ráp trên PCB.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng phải ở vị trí đúng để chọn
Sản phẩm phù hợp cho ứng dụng của riêng họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trong hộp trước khi sử dụng. Nếu có bất kỳ câu hỏi nào, vui lòng liên hệ với Chengyuan để được cung cấp dịch vụ kỹ thuật. Tuy nhiên, người dùng có trách nhiệm xác định nên sử dụng sản phẩm nào.
