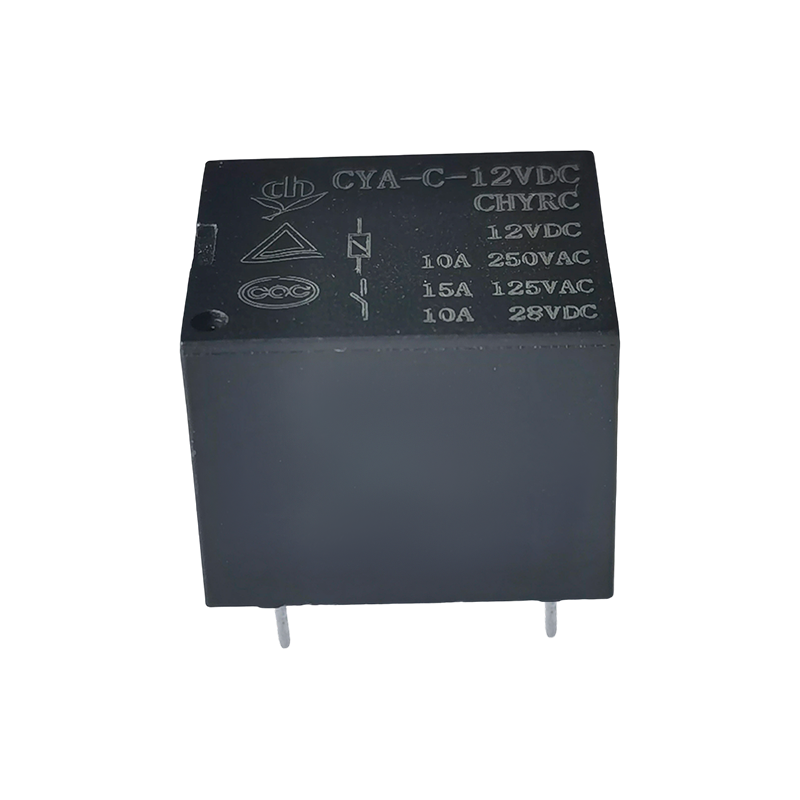

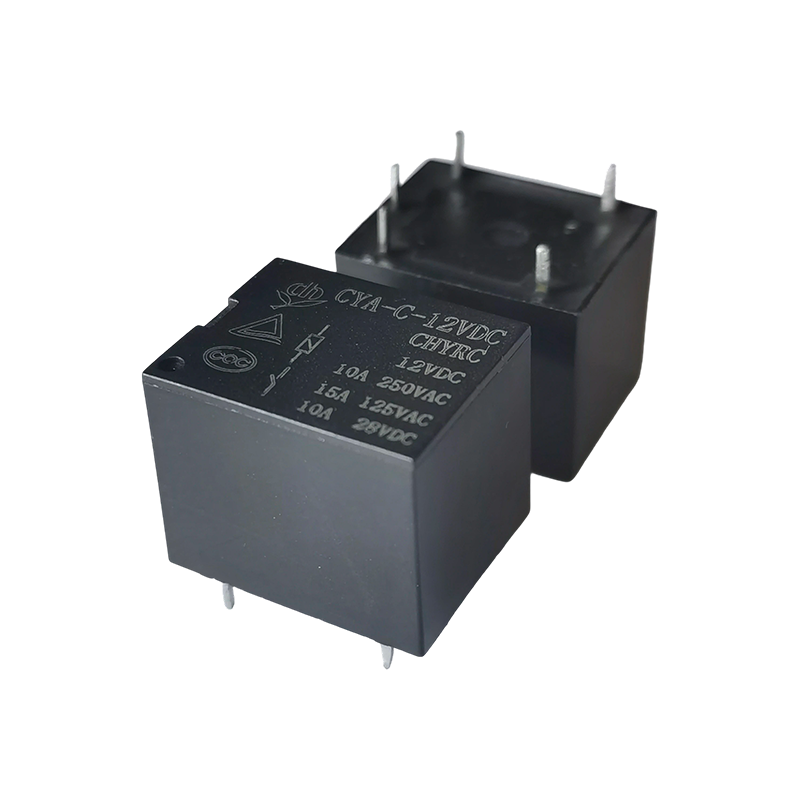

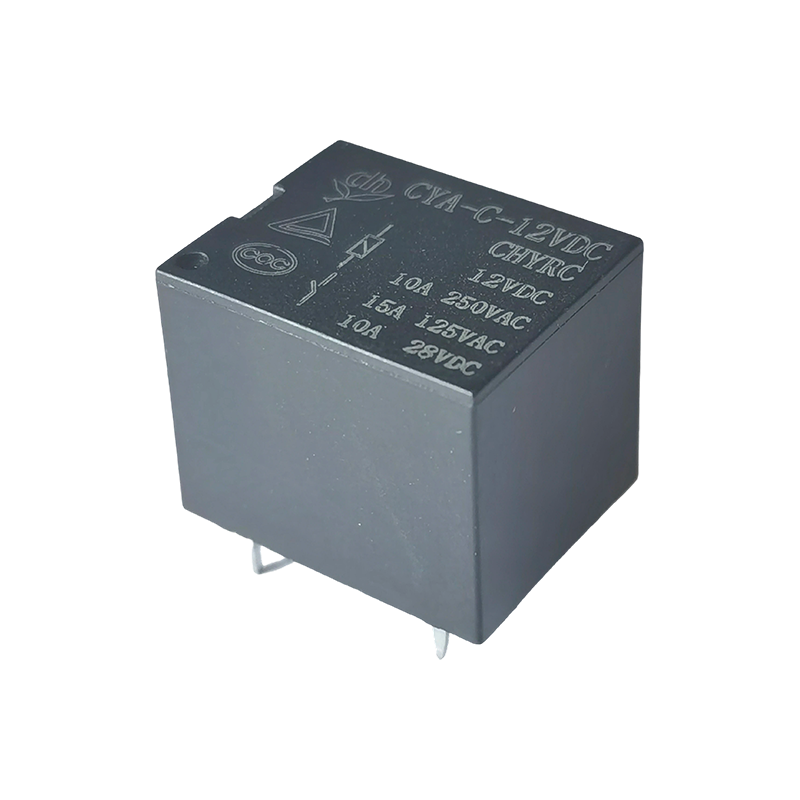

Tính năng:
• Khả năng tương thích tải rộng: Tương thích với tải AC 15A 125VAC, 12A 250VAC và tải DC 10A 28VDC, đáp ứng hầu hết các nhu cầu chuyển đổi mạch điện từ thấp đến trung bình.
• Điện áp cuộn dây linh hoạt: Hỗ trợ điện áp cuộn dây 3VDC-48VDC, phù hợp trực tiếp với các thông số điện áp mạch điều khiển khác nhau mà không cần thêm module chuyển đổi điện áp.
• Thiết kế tiêu thụ điện năng thấp: Công suất tiêu thụ của cuộn dây chỉ 0,36W, giúp giảm mức tiêu thụ điện năng tổng thể của thiết bị và phù hợp với các thiết bị chạy bằng pin.
• Chứng nhận có thẩm quyền kép: Đạt chứng nhận TUV và CQC, tuân thủ các tiêu chuẩn an toàn trong nước và quốc tế, phù hợp với các sản phẩm đầu cuối được bán ở nhiều thị trường.
• Lắp đặt PCB thuận tiện: Sử dụng cấu trúc 5 chân giúp hàn và lắp ráp bảng mạch in dễ dàng; hình dạng nhỏ gọn, giống như khối đường giúp tiết kiệm không gian lắp đặt và phù hợp với các thiết kế bố trí mạch mật độ cao.
• Logic chuyển mạch rõ ràng: Sử dụng dạng tiếp điểm một cực (SPST), cung cấp logic chuyển mạch đơn giản và rõ ràng, đơn giản hóa thiết kế mạch và giảm xác suất xảy ra lỗi nối dây.
Kịch bản ứng dụng:
• Đồ gia dụng: Điều khiển bật/tắt các lò nướng điện nhỏ, bình đựng nước, công tắc điều khiển từ xa, v.v.
• Điều khiển công nghiệp: Các module mở rộng PLC cỡ nhỏ, các mạch chuyển mạch tín hiệu cảm biến, cho phép cách ly tín hiệu và điều khiển bật/tắt mạch.
• Nhà thông minh: Ổ cắm thông minh, mô-đun điều khiển chiếu sáng, v.v., kết hợp tín hiệu điều khiển điện áp thấp để quản lý nguồn điện an toàn.
| Loại | CYA |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 16VDC) |
| Tải định mức (Tải điện trở) | 10A250VAC |
| Tối đa. chuyển đổi dòng điện | 15A |
| Tối đa. điện áp chuyển mạch | 250VAC |
| Tối đa. chuyển đổi nguồn điện | 2500VA |
| Tối thiểu. chuyển đổi tải | 6V 1A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 8 mili giây (Không có điốt) |
| Thời gian phát hành | Tối đa 5 mili giây (Không có điốt) |
| Điện trở cách điện | Tối thiểu 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 750VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm: 1500VAC, 50/60Hz trong 1 phút |
| Chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Chống sốc | chức năng | 10G phút |
| Phá hoại | 10G phút |
| sức bền | Độ bền cơ học （10800ops./h) | 10.000.000 ops.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100.000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC ~ 85oC (không ngưng tụ) |
| cân nặng | Xấp xỉ. 8,5g |
| Dữ liệu cuộn dây (ở 20oC) |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 3 | 120 | 25 | Khoảng 0,36W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

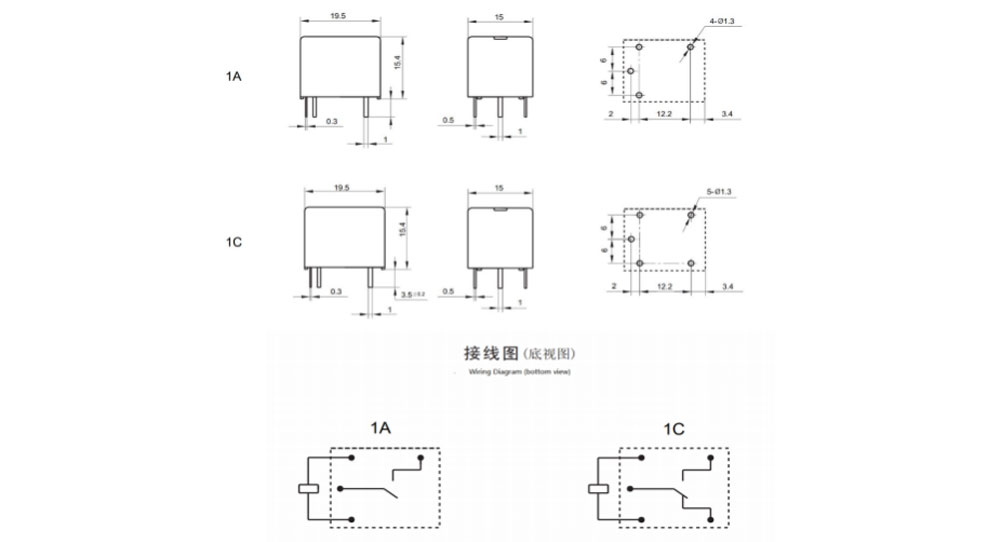

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị: mm)

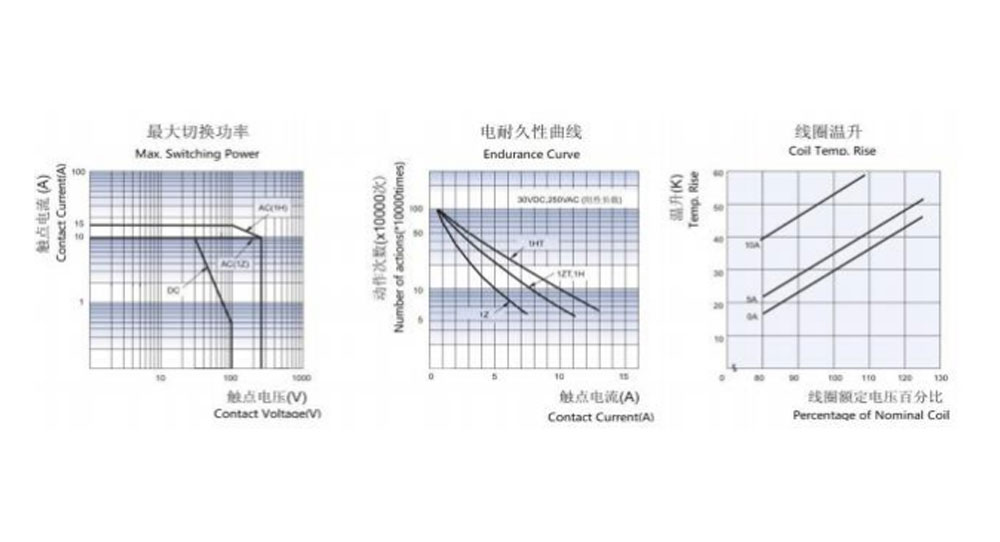

Đường cong đặc trưng
Thông tin đặt hàng
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Loại: CYA
2: Số cực: 1-1Pole
3: Sắp xếp liên hệ: C Từ C; H Từ A; B Từ B
4: Điện áp danh định: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: Màu vỏ: W-White, H-Black, L-Blue
6: Công suất cuộn dây: D-0,45W L-0,36W
7: Cấu trúc bảo vệ: Loại chống thấm S-Flux, loại SH-Sealed có thể giặt được
8: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
(1) Rơle chống từ thông không thể được sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
(2) Không nên làm sạch bằng nước hoặc xử lý bề mặt sau khi rơle chống từ thông được lắp ráp trên PCB.
(3) Hậu tố đặc biệt tùy chỉnh có sẵn sau khi được CHENGYUAN đánh giá.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước. Chúng tôi không thể đánh giá tất cả hiệu suất và thông số cho mọi ứng dụng có thể. Vì vậy, người dùng nên ở đúng vị trí để lựa chọn
Sản phẩm phù hợp cho ứng dụng riêng của họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh. Vui lòng mở nắp thông gió trong hộp trước khi sử dụng. Nếu có bất kỳ thắc mắc nào, vui lòng liên hệ với Chengyuan để được phục vụ kỹ thuật. Tuy nhiên, trách nhiệm của người dùng là xác định nên sử dụng sản phẩm nào.
