Tính năng sản phẩm:
Điện trở cực cao: Điện áp định mức tối đa lên tới 4KVDC, có khả năng chịu tải 1000VAC đỉnh/VDC, vượt xa mức điện trở của rơle thông thường.
Công nghệ chuyển mạch sậy: Sử dụng công tắc sậy làm bộ phận chuyển mạch lõi, mang lại tốc độ chuyển mạch nhanh, tuổi thọ dài và điện trở tiếp xúc thấp.
Bao bì thu nhỏ: Thiết kế SIP (Gói nội tuyến đơn) nhỏ gọn giúp tiết kiệm đáng kể không gian bảng mạch, tạo điều kiện cho việc lắp đặt mật độ cao.
Gắn PCB trực tiếp: Được thiết kế đặc biệt cho bo mạch PCB, đảm bảo hàn an toàn và phù hợp cho sản xuất tự động.
Tiêu thụ điện năng thấp: Dải điện áp cuộn dây từ 3VDC đến 24VDC, dễ dàng tích hợp vào các mạch điều khiển điện áp thấp khác nhau.
Ứng dụng điển hình:
Thiết bị kiểm tra điện áp cao: Được sử dụng trong các dụng cụ kiểm tra như máy kiểm tra khả năng chịu điện áp và máy kiểm tra cách điện để chuyển mạch và cách ly tín hiệu điện áp cao.
Điện tử y tế: Thích hợp cho các bộ phận điều khiển điện áp cao trong thiết bị y tế, đảm bảo cách ly an toàn.
Thiết bị truyền thông: Được sử dụng trong các module mạch yêu cầu cách ly hoặc chuyển mạch điện áp cao trong hệ thống truyền thông.
Dụng cụ đo chính xác đóng vai trò là thành phần chính để chuyển đổi tín hiệu điện áp cao trong các hệ thống đo lường có độ chính xác cao.
Tự động hóa công nghiệp: Được sử dụng để truyền tín hiệu và bảo vệ trong các mạch điều khiển điện áp cao.
| Xếp hạng liên hệ |
| Liên hệ sắp xếp | 1A; |
| Xếp hạng liên hệ | 100W(Điện áp chuyển mạch tối đa 350VDC,300VAC) |
| Điện áp chuyển đổi tối đa | Đỉnh 1000VAC/VDC |
| Dòng chuyển mạch tối đa | 1.0A |
| Dòng mang tối đa | 2,5A |
| Tuổi thọ | 5VDC 10mA 5X108 Hoạt động 1KVDC 1mA 1X105 Hoạt động |
| Thông số cuộn dây |
| Điện áp cuộn dây(VDC) | Điện trở cuộn dây Ω± 10% | Dòng điện bình thường (mA) | Giải phóng điện ápVDC(Tối thiểu) (8% điện áp định mức) | Nhận điện áp VDC(Tối đa) (75% điện áp định mức) |
| Đã xếp hạng | Max |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Thận trọng:1, Việc sử dụng bất kỳ điện áp cuộn dây nào thấp hơn điện áp cuộn dây định mức sẽ làm ảnh hưởng đến hoạt động của rơle.
2, Nhận và nhả điện áp chỉ nhằm mục đích thử nghiệm và không được sử dụng làm tiêu chí thiết kế.
| Điều kiện hoạt động |
| Điện trở tiếp xúc | 150mΩ |
| Điện áp đánh thủng | Cuộn dây vào danh bạ | 4000VDC |
| Qua liên hệ | 4000VDC |
| Điện trở cách điện | Mở danh bạ 1X1011Ω MIN. Tiếp điểm tới cuộn dây 1X1011Ω MIN. |
| điện dung | Qua liên hệ mở | 1,0pF |
| Mở tiếp điểm vào cuộn dây | 2.0pF |
| Thời gian vận hành | 1,0mS |
| Thời gian phát hành | 0,25mS |
| Nhiệt độ hoạt động | -40oC - 85oC |
| Nhiệt độ bảo quản | -40oC - 105oC |
| Nhiệt độ hàn | 5 giây. tối đa 260oC |

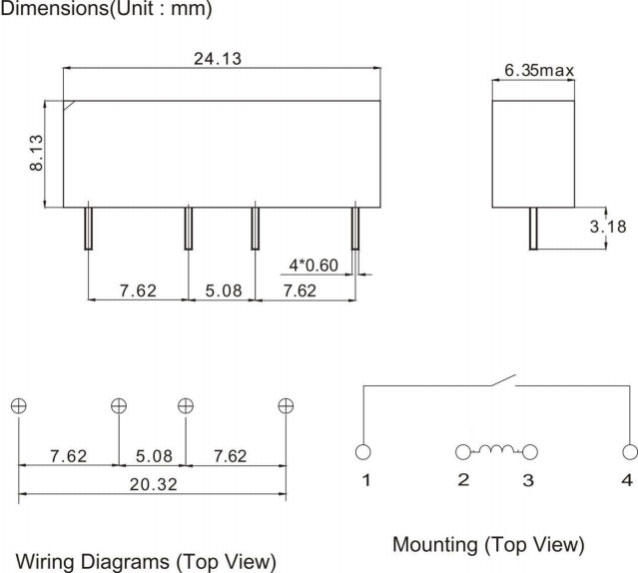

Kích thước(mm)
| Thông tin đặt hàng |
| SIPHV - 1A 12 1 2 3 |
| 1. Mã sản phẩm: SIPHV 2. Biểu mẫu liên hệ:1A 3.Điện áp định mức cuộn dây(VDC): DC:5,12,24 |
