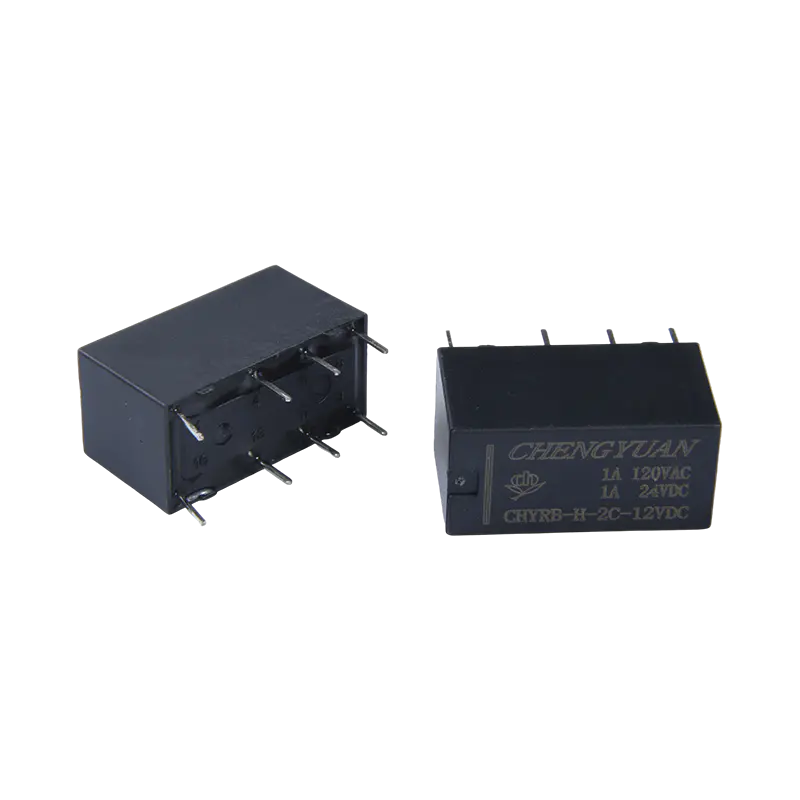

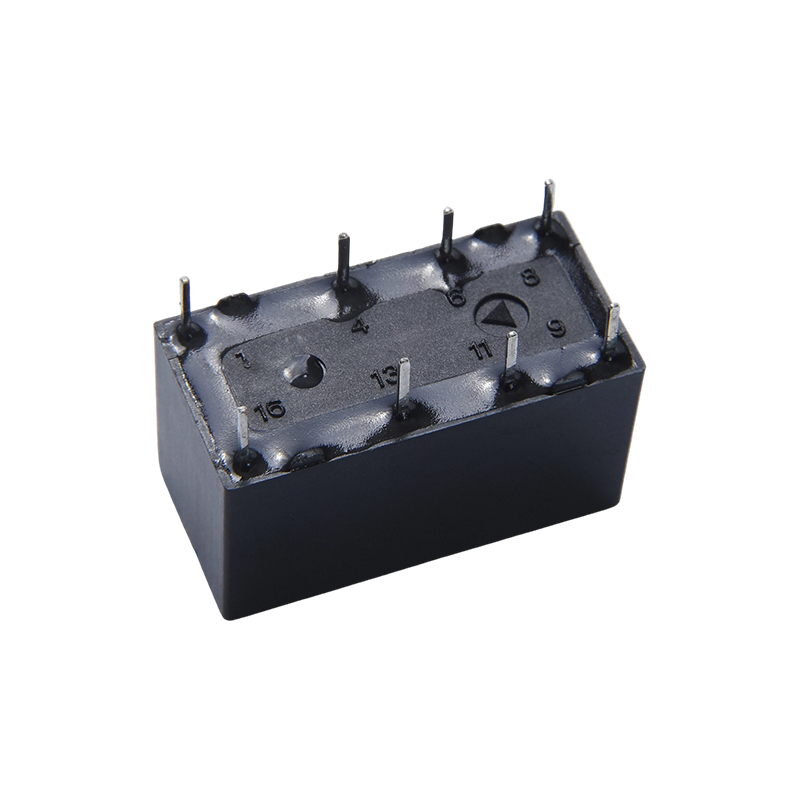

Các tính năng chính
Điện trở tiếp xúc thấp: Vật liệu và cấu trúc tiếp xúc được tối ưu hóa cho các tín hiệu nhỏ, đảm bảo độ dẫn điện ổn định lâu dài và giảm sự suy giảm tín hiệu.
Điện áp cách ly cao: Điện áp cách điện cao giữa cuộn dây và các điểm tiếp xúc ngăn chặn hiệu quả nhiễu xuyên âm tín hiệu và nhiễu từ bên ngoài.
Phản hồi nhanh: Thiết kế hệ thống điện từ ưu tiên tốc độ vận hành, đáp ứng yêu cầu về thời gian để định tuyến và chuyển mạch tín hiệu nhanh trong thiết bị liên lạc.
Tuổi thọ điện dài: Cung cấp độ bền tiếp xúc tuyệt vời dưới tải định mức, đảm bảo độ tin cậy lâu dài của thiết bị.
Ứng dụng chính
Thiết bị liên lạc: Được sử dụng để chuyển đổi tín hiệu hoặc điều khiển nguồn trong các bộ chuyển mạch mạng, trạm gốc và các thiết bị khác để điều khiển bật/tắt mạch.
Thiết bị văn phòng và thiết bị ngoại vi máy tính: Ví dụ: máy in, máy quét hoặc bộ nguồn UPS, điều khiển khởi động và dừng mạch chính thông qua rơle.
Hệ thống báo động an ninh: Là bộ phận chuyển mạch trong mạch báo động, phản hồi các tín hiệu điều khiển để kích hoạt báo động hoặc kích hoạt các thiết bị khác.
Thiết bị y tế: Sử dụng đặc tính cách điện của nó để đảm bảo an toàn cho bệnh nhân và thiết bị, hoạt động ổn định trong các thiết bị chẩn đoán hoặc thiết bị theo dõi.
Tự động hóa công nghiệp: Một số kiểu máy phù hợp với hệ thống PLC hoặc điều khiển động cơ, cho phép bố trí nhỏ gọn thông qua lắp đặt hàn PCB.
Dữ liệu liên hệ
| Loại | CHYRB |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 16VDC) |
| Tải định mức (Tải điện trở) | 1A 120VAC |
| Tối đa. chuyển đổi dòng điện | 2A |
| Tối đa. điện áp chuyển mạch | 277VAC |
| Tối đa. chuyển đổi nguồn điện | 554VA |
| Tối thiểu. chuyển đổi tải | 6V 1A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 7 mili giây (Không có điốt) |
| Thời gian phát hành | Tối đa 4ms. (Không có điốt) |
| Điện trở cách điện | Tối thiểu 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 750VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm: 1000VAC, 50/60Hz trong 1 phút |
| Chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Chống sốc | chức năng | 10G phút |
| Phá hoại | 10G phút |
| sức bền | Độ bền cơ học （10800ops./h) | 10.000.000 ops.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100.000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC ~ 85oC (không ngưng tụ) |
| cân nặng | Xấp xỉ 4,6g |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 3 | 50 | 60 | Khoảng 0,15W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Khoảng 0,20W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Khoảng 0,36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây trong hơn 10 phút để tránh quá nóng của cuộn dây thd.

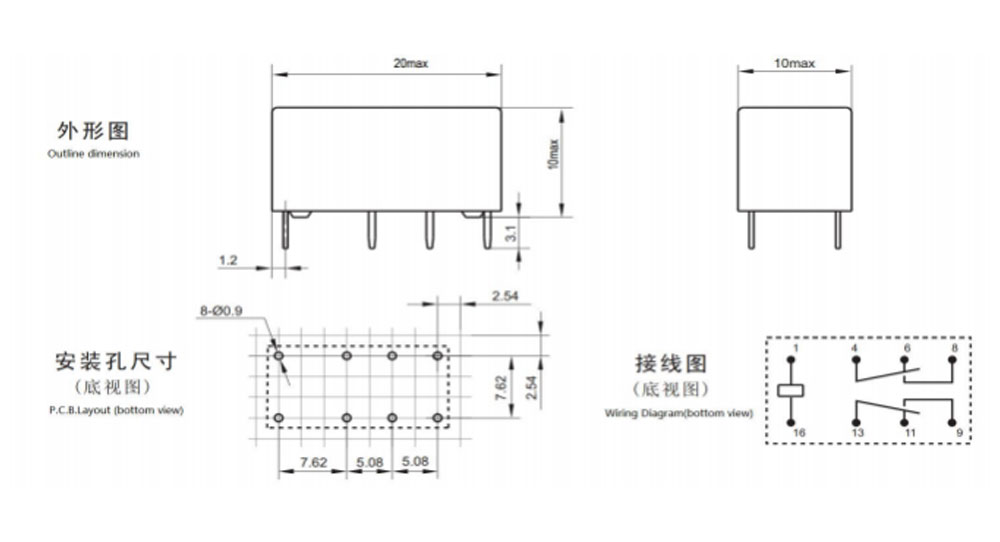

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị: mm)

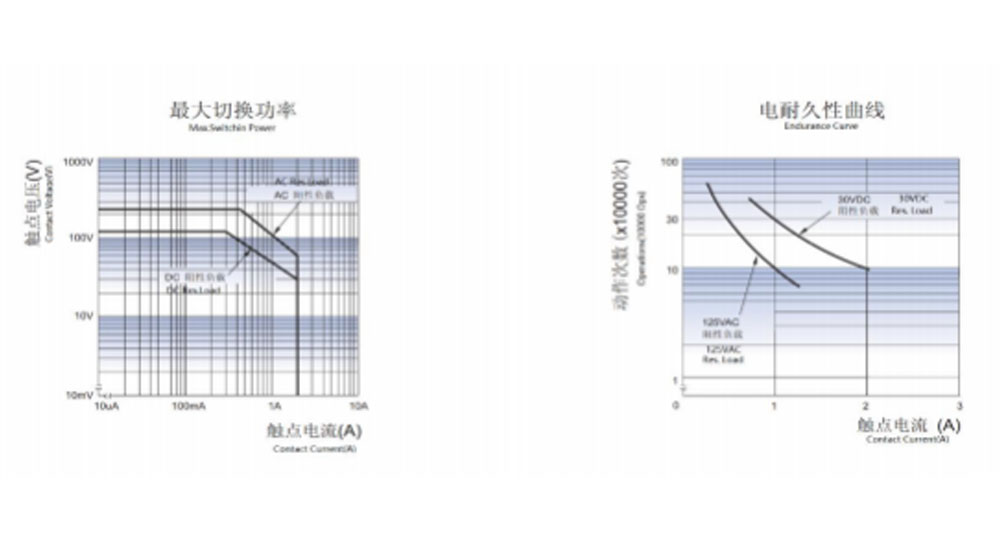

Cuves đặc trưng
Thông tin đặt hàng
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1： Loại： CHYRB
2: Số lượng cực: 2-2Pole
3: Sắp xếp liên hệ: C Từ C ; H Từ A ; B Từ B
4: Điện áp danh nghĩa: 3,5,6,9, 12, 18,24,48VDC
5: Màu Vỏ, Y-Vàng; H-Đen; L-Xanh
6: Công suất cuộn dây: D-0,36W H-0,2W
7: Cấu trúc bảo vệ: Được chứng minh bằng S-Flux,
SH- Loại kín có thể giặt được
8: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơle chống từ thông không thể sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch bằng nước hoặc xử lý bề mặt sau khi rơle chống từ thông được lắp ráp trên PCB.
Một hậu tố đặc biệt tùy chỉnh sẽ có sẵn sau khi được đánh giá bởi CHENGYUAN.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng nên ở đúng vị trí để lựa chọn
Sản phẩm phù hợp cho ứng dụng riêng của họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trên vỏ trước khi sử dụng. Nếu có bất kỳ thắc mắc nào, vui lòng liên hệ với Chengyuan để được phục vụ kỹ thuật. Tuy nhiên, trách nhiệm của người dùng là xác định nên sử dụng sản phẩm nào.
