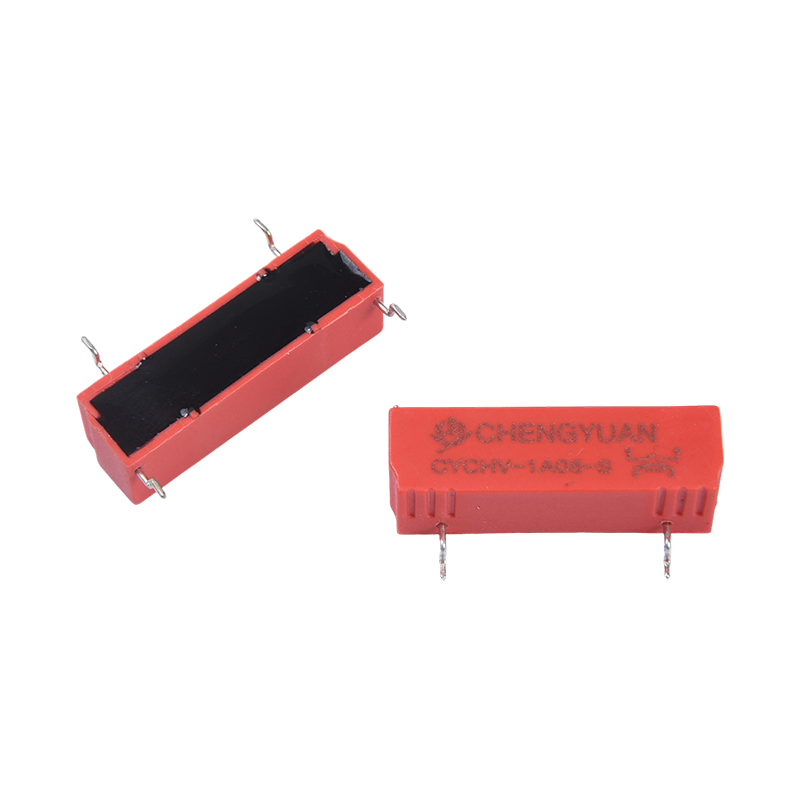

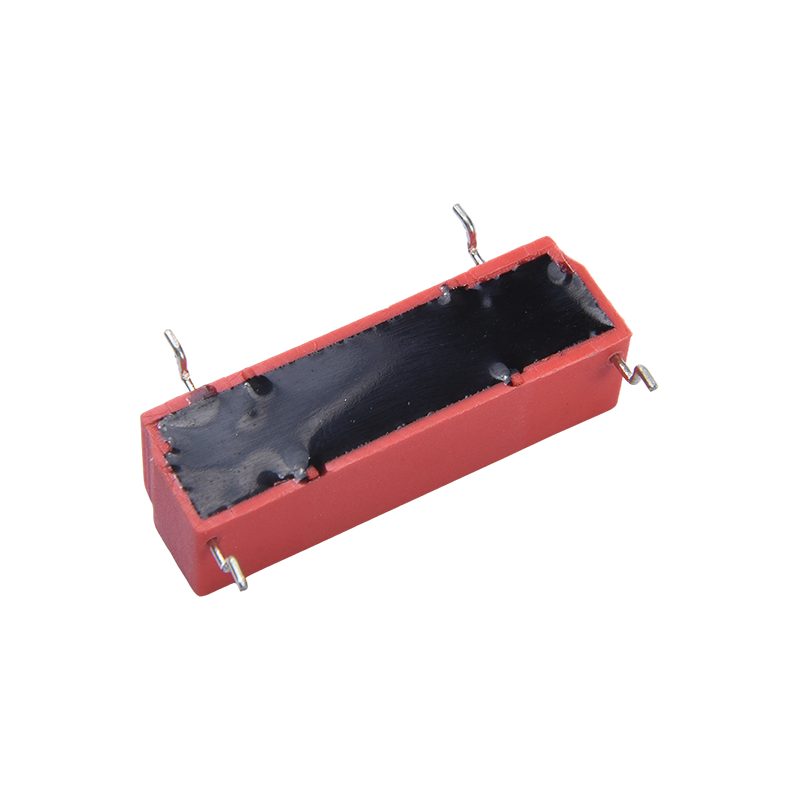

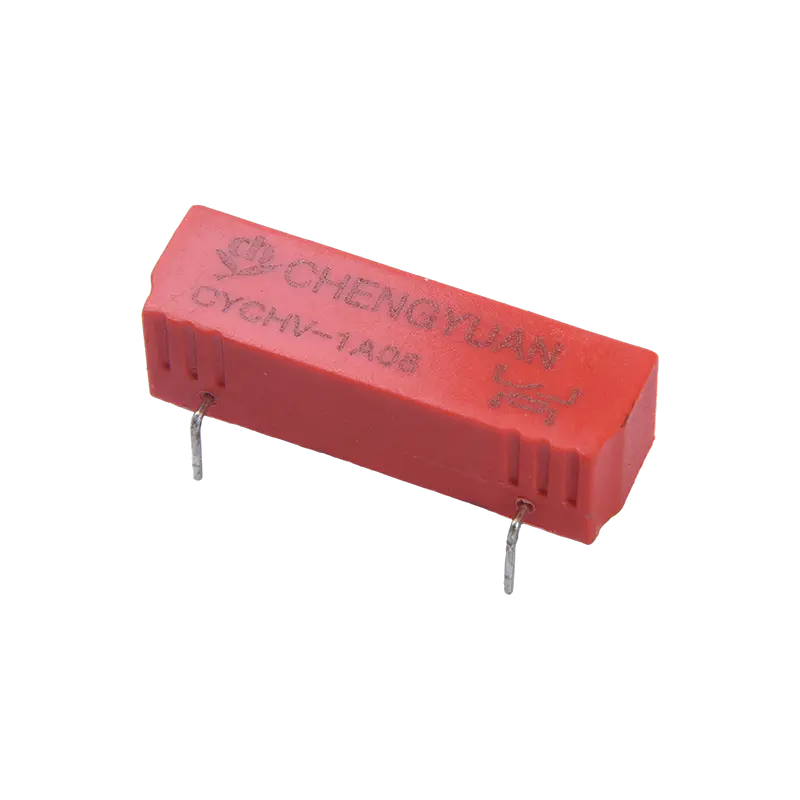

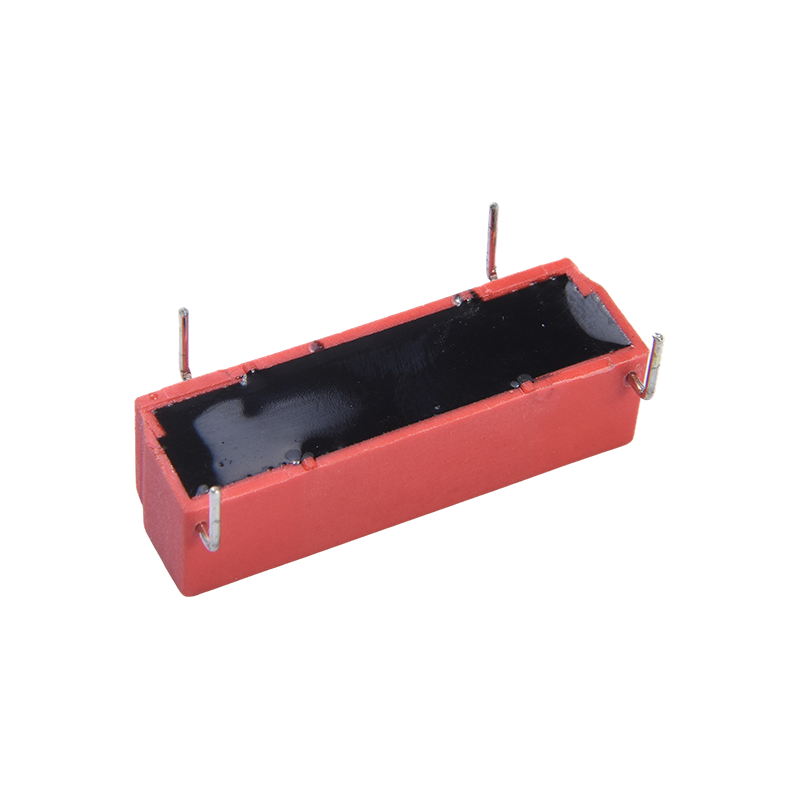

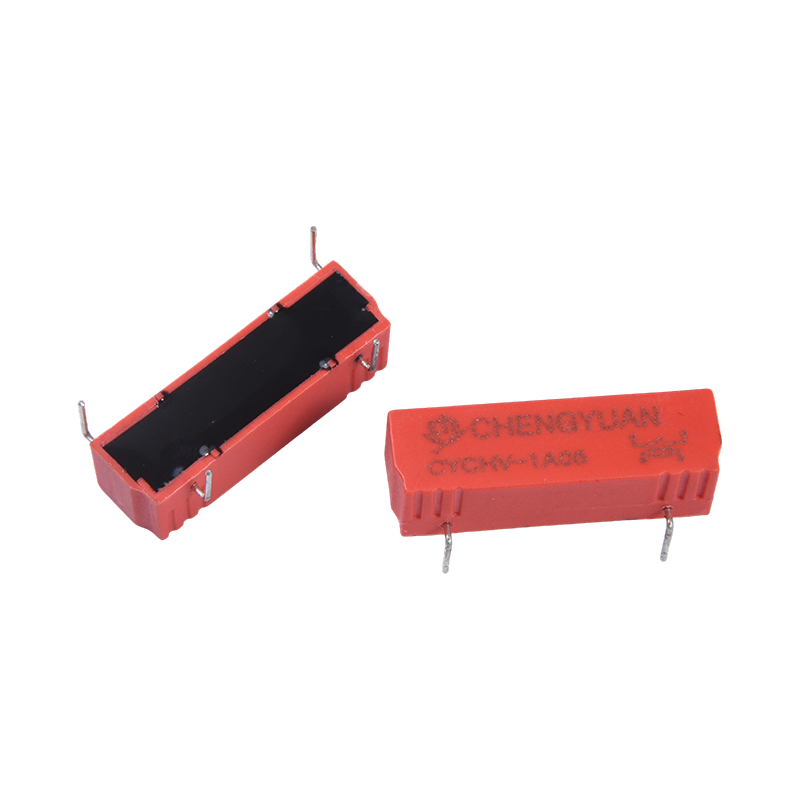

I. Cấu trúc sản phẩm và tính năng lắp đặt
1. Cấu trúc lõi: Sử dụng cấu trúc công tắc sậy từ ống thủy tinh kín, sử dụng từ trường để điều khiển hoạt động của công tắc sậy, giúp cách ly hiệu quả các mạch điện áp cao và thấp;
2. Thiết kế thu nhỏ: Kích thước nhỏ gọn, thích hợp để lắp PCB, tiết kiệm không gian lắp đặt bên trong và tạo điều kiện cho bố cục mật độ cao;
3. Tính ổn định về hiệu suất: Có độ nhạy cao, tuổi thọ cơ học dài và khả năng chống chịu ảnh hưởng của môi trường mạnh mẽ, đảm bảo hoạt động ổn định trong các điều kiện làm việc phức tạp.
II. Chức năng cốt lõi và kịch bản áp dụng
1. Chức năng cốt lõi: Cung cấp khả năng cách ly, chuyển mạch và điều khiển các mạch điện áp cao, đồng thời cung cấp khả năng phát hiện tín hiệu, kiểm soát mức tiêu thụ điện năng thấp và các chức năng chuyển mạch có độ tin cậy cao, thích hợp cho các ứng dụng chống cháy nổ/chống ẩm;
2. Trường năng lượng mới: Áp dụng cho hệ thống phát hiện cách điện và quản lý dòng điện trong xe điện, cọc sạc, bộ biến tần, thiết bị lưu trữ năng lượng, v.v.
3. Trường thử nghiệm và thiết bị đo: Được sử dụng trong các ứng dụng cách ly điện áp cao cho các thiết bị đo, nguồn điện cao áp và các lĩnh vực thử nghiệm khác;
4. Các kịch bản điện áp cao khác: Thích hợp cho thiết bị kiểm tra tự động (ATE), thiết bị y tế, quang điện, trạm cơ sở và các ứng dụng khác yêu cầu cách ly điện áp cao và chuyển mạch đáng tin cậy. IV. Tận dụng lợi thế cốt lõi
1. Điện trở cực cao: Đặc tính cách điện tuyệt vời và hiệu suất chịu được điện áp vượt trội giữa các tiếp điểm và cuộn dây đảm bảo vận hành an toàn trong môi trường điện áp cao.
2. Thu nhỏ và tương thích điện áp cao: Đạt được khả năng chuyển mạch điện áp cao trong một kích thước nhỏ gọn, đáp ứng nhu cầu kép về thu nhỏ thiết bị và điều khiển điện áp cao;
3. Phạm vi ứng dụng rộng rãi: Bao gồm nhiều lĩnh vực ứng dụng điện áp cao như năng lượng mới, dụng cụ thử nghiệm, thiết bị y tế và thông tin liên lạc, mang lại tính linh hoạt mạnh mẽ.
4. Tuổi thọ dài và độ tin cậy cao: Tuổi thọ cơ học dài, độ nhạy cao và các chứng nhận có thẩm quyền giúp giảm chi phí bảo trì thiết bị và rủi ro hỏng hóc.
| Dữ liệu liên hệ |
| Loại | CYCHV |
| Tài liệu liên hệ | Hợp kim Rhodium |
| Sắp xếp liên hệ | 1A |
| Liên hệ kháng cự | ≤ 150 mΩ Tối đa (ở 1A 16VDC) |
| Tải định mức (Tải điện trở) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| Tối đa. chuyển đổi dòng điện | 1A |
| Tối đa. điện áp chuyển mạch | 1500VAC/1000VDC |
| Tối đa. Mang dòng điện | 2,5A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | ≤ 1,5 mili giây Tối đa |
| Thời gian phát hành | ≤ 0,5 mili giây Tối đa |
| Điện trở cách nhiệt | Tối thiểu 10000MΩ (ở 100VDC,RH<45%) |
| Độ bền điện môi | Giữa các tiếp điểm mở: Tiêu chuẩn3000VDC Loại áp suất cao3500VDC |
| Giữa cuộn dây và tiếp điểm: 7000VDC |
| Chống rung | 10-55Hz,20g |
| Chống sốc | 1/2 nửa sóng hình sin, 11ms, 3 trục, 30G |
| sức bền | Độ bền cơ học （10800ops./h) | 100000000 tầng.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC~ 105oC |
| cân nặng | Xấp xỉ. 4,5g |
| Dữ liệu cuộn dây (ở 20oC) |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 5 | 40 | 120 | 0.2 | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây trong hơn 10 phút để tránh quá nóng cuộn dây thd.

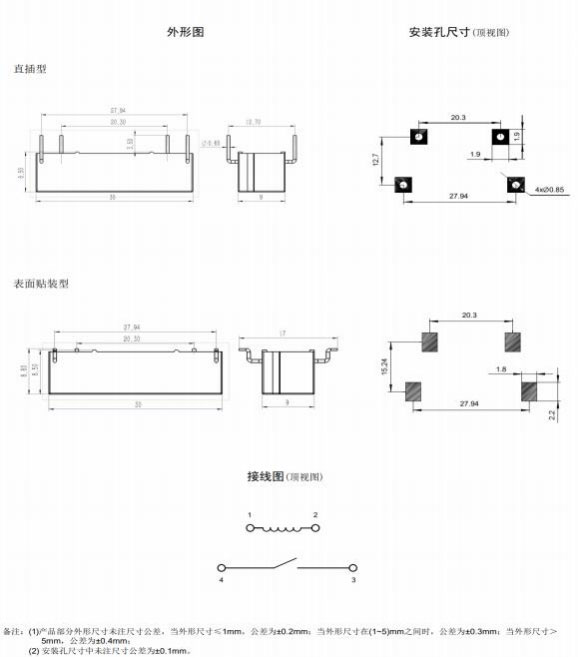

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị:mm)
Thông tin đặt hàng
CYCHV - 1 A - 12VDC - S - XX
4
1：Loại：CYCHV
2: Số lượng Cực: 1-1Cực
3: Liên hệ Thỏa thuận: A Từ A
4: Điện áp danh nghĩa: 5,12,24VDC
5： Hình thức lắp đặt：（THT) ; S （ SMT)
6: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng phải ở vị trí đúng để chọn
sản phẩm phù hợp cho ứng dụng của riêng họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trong hộp trước khi sử dụng. Nếu có bất kỳ câu hỏi nào, vui lòng liên hệ với Chengyuan để được cung cấp dịch vụ kỹ thuật. Tuy nhiên, người dùng có trách nhiệm xác định nên sử dụng sản phẩm nào.
