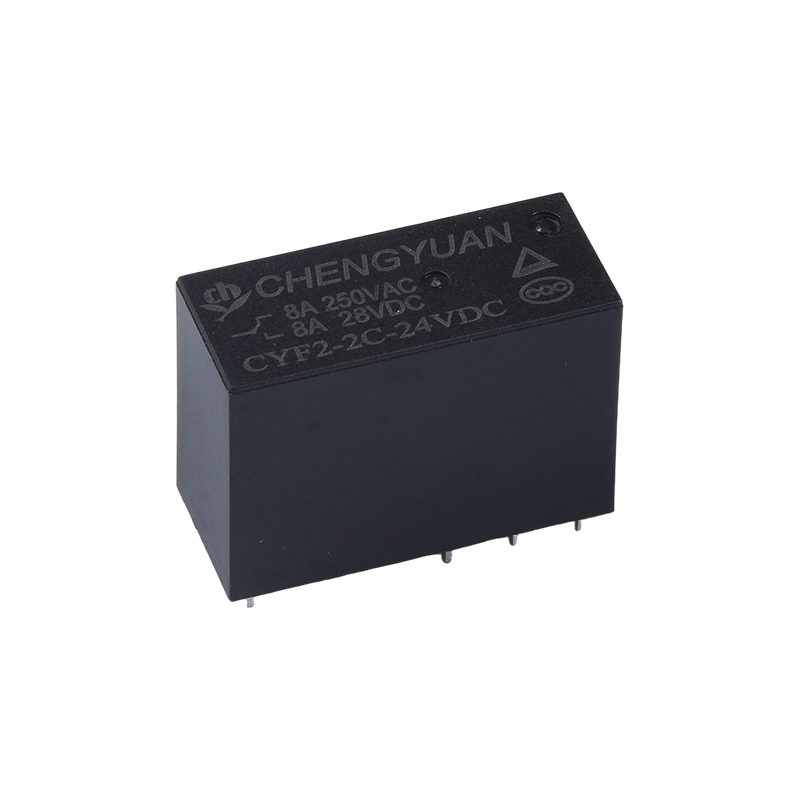

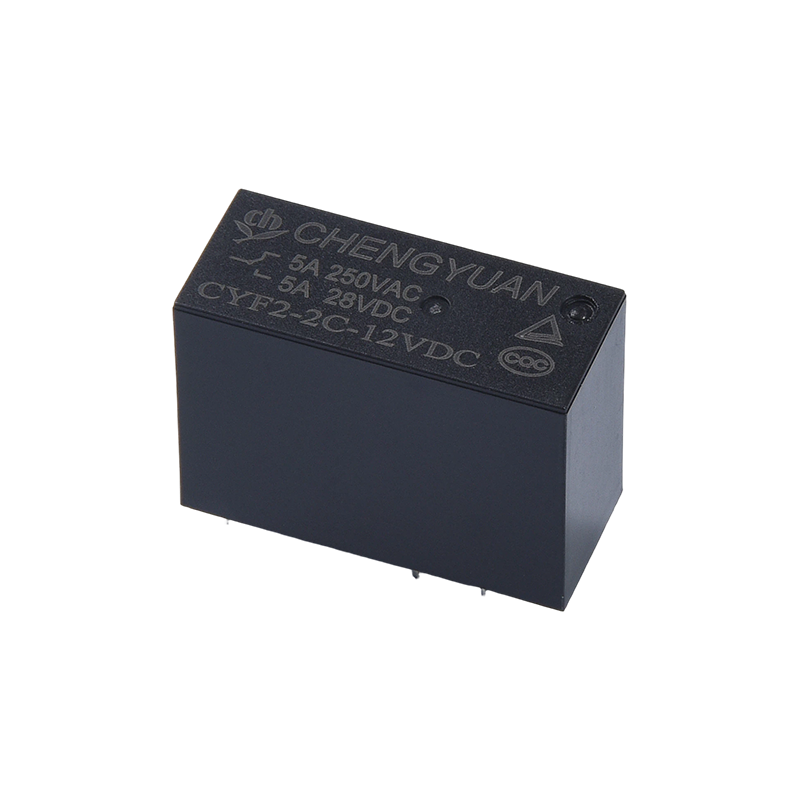

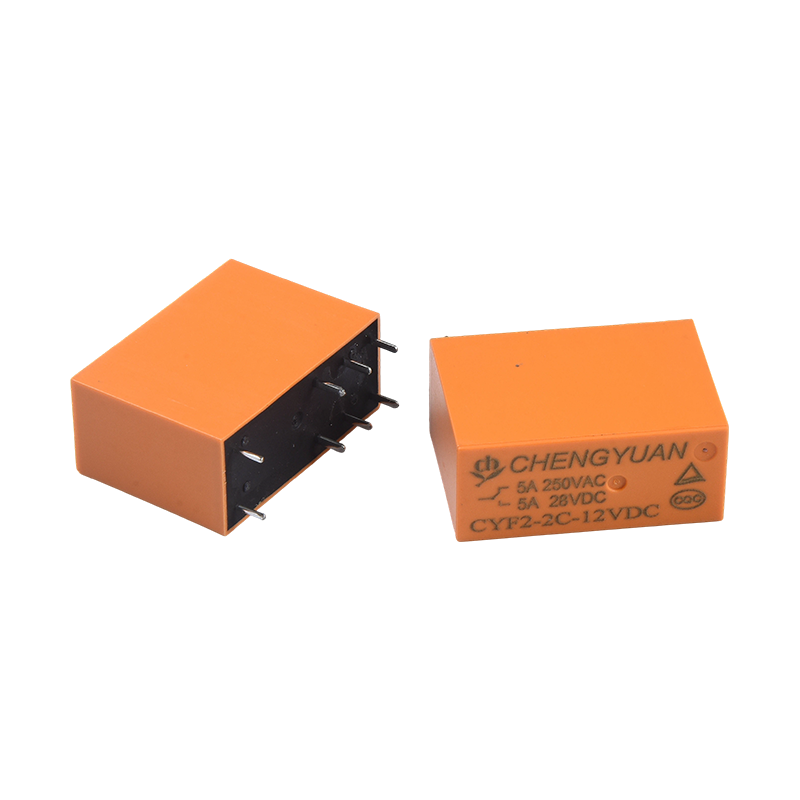

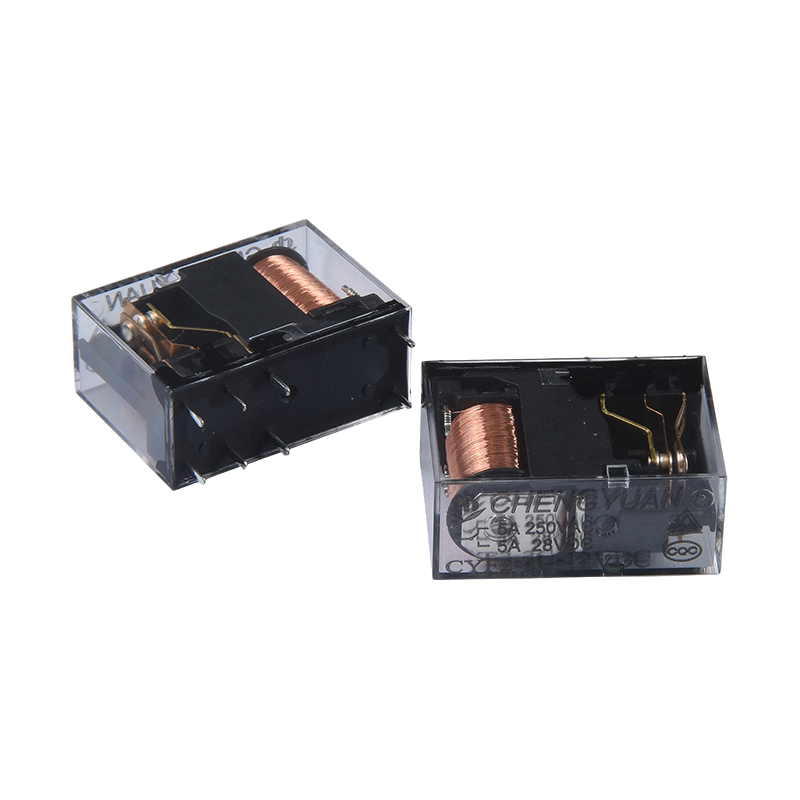

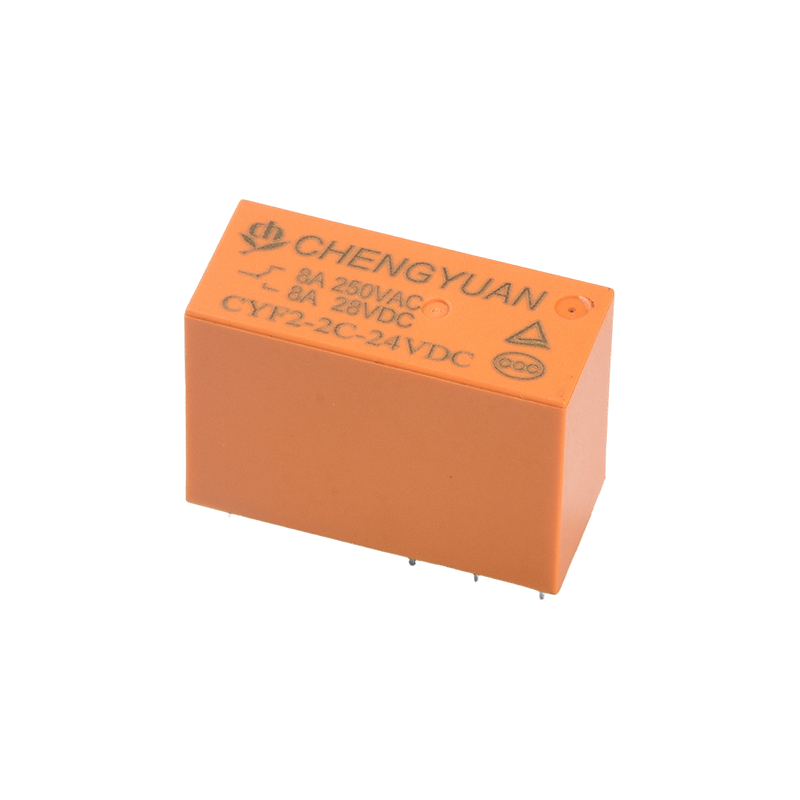

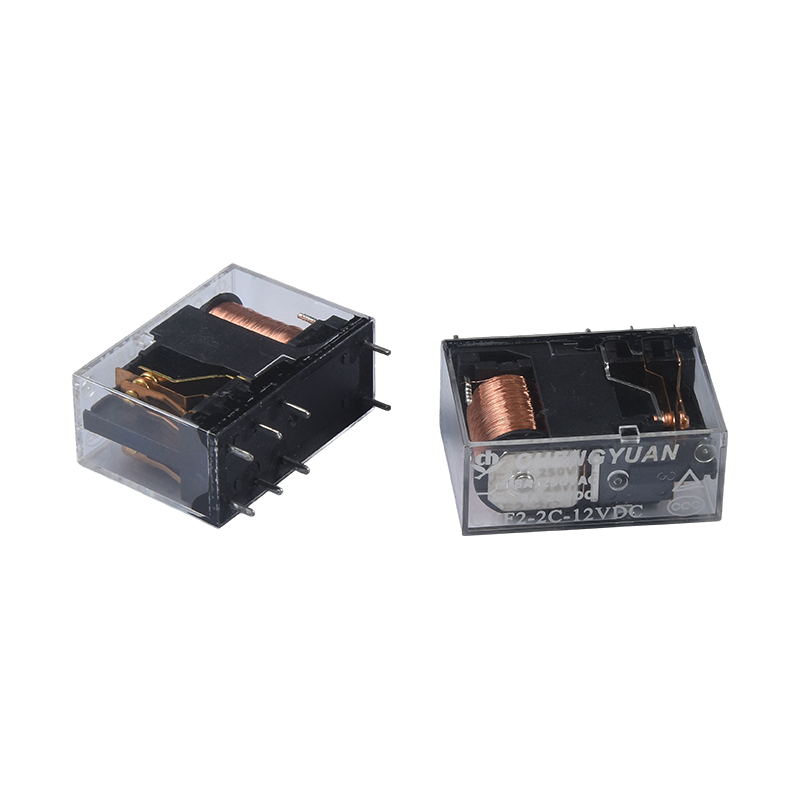

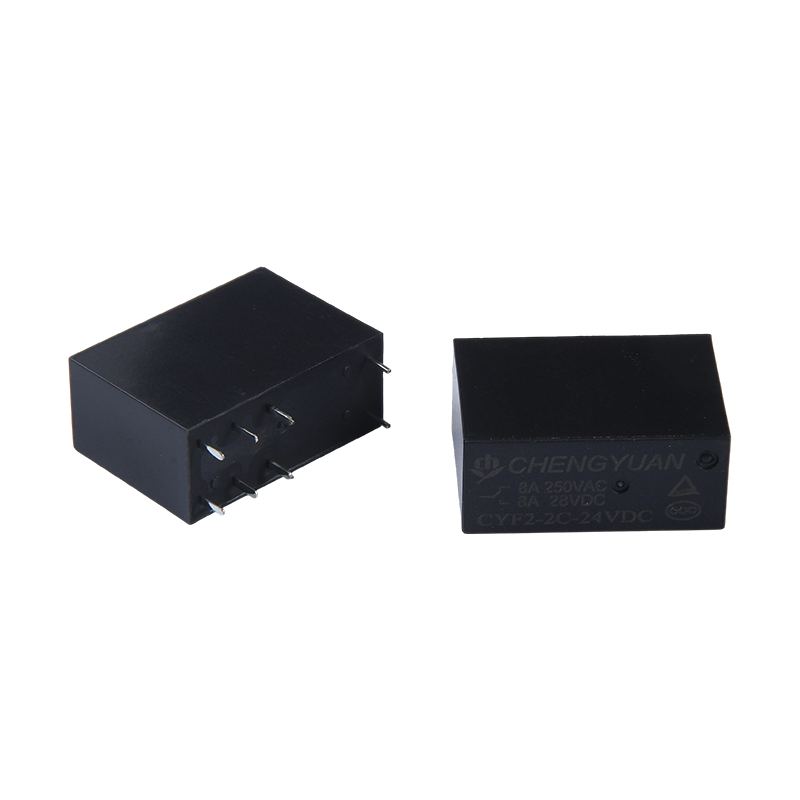

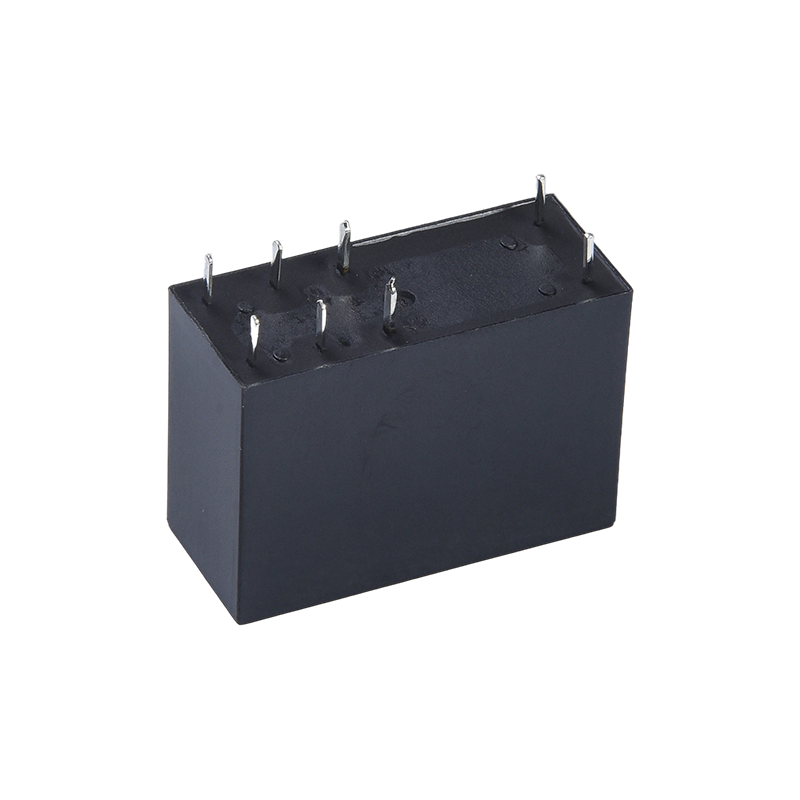

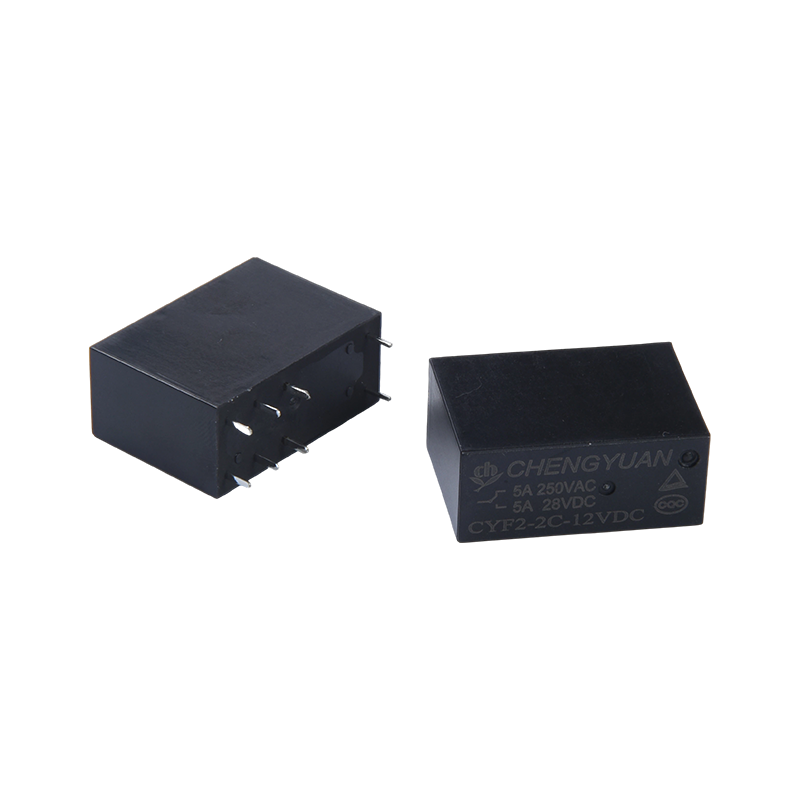

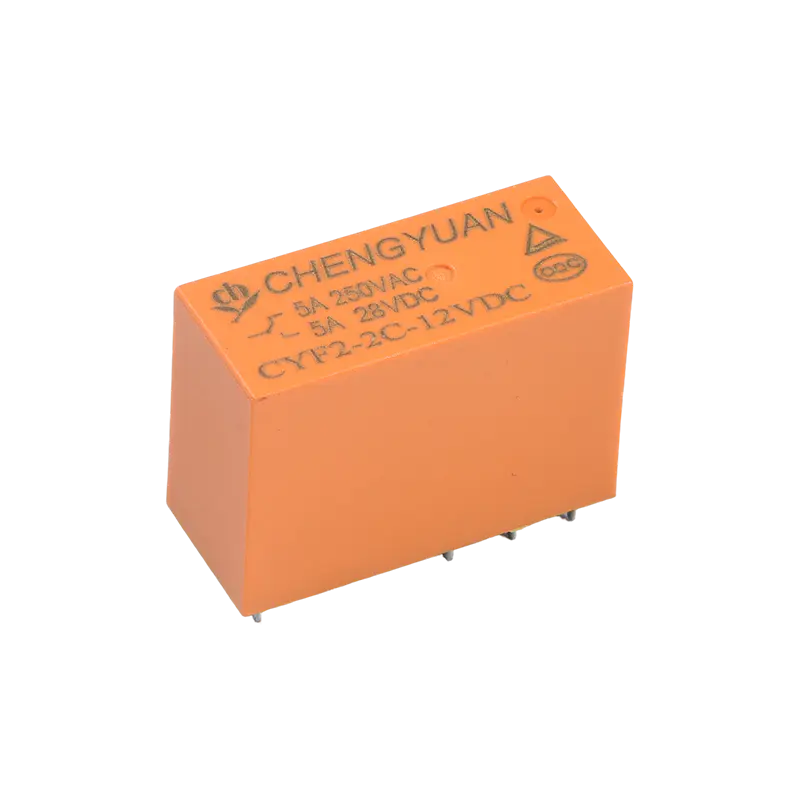

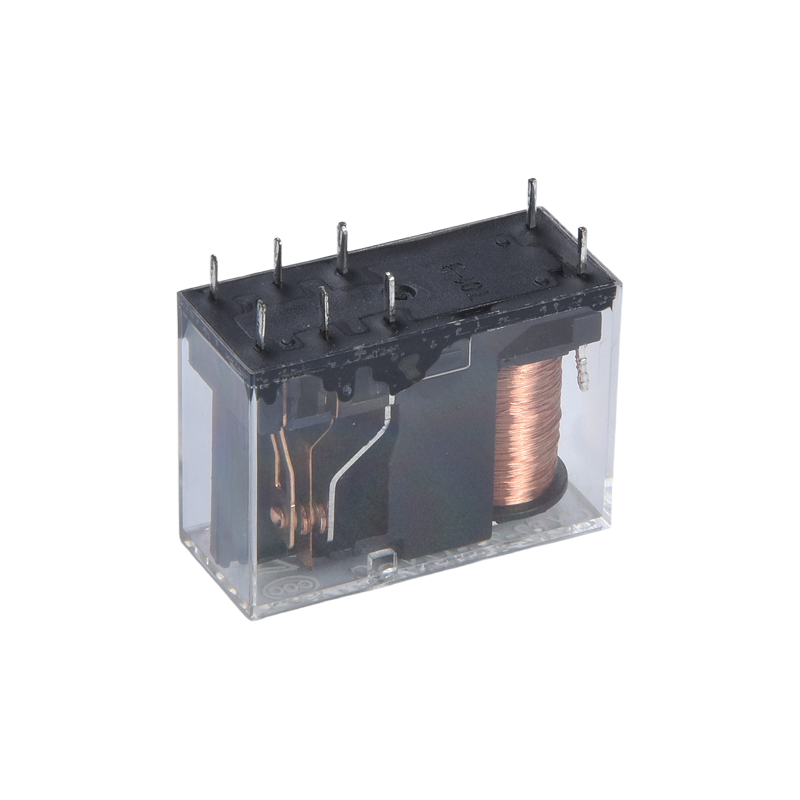

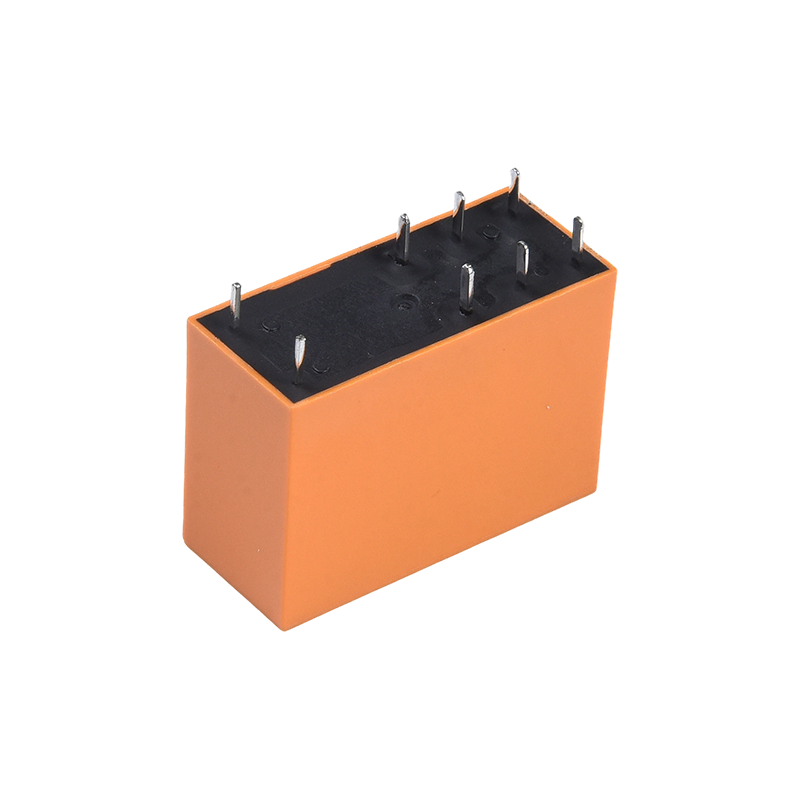

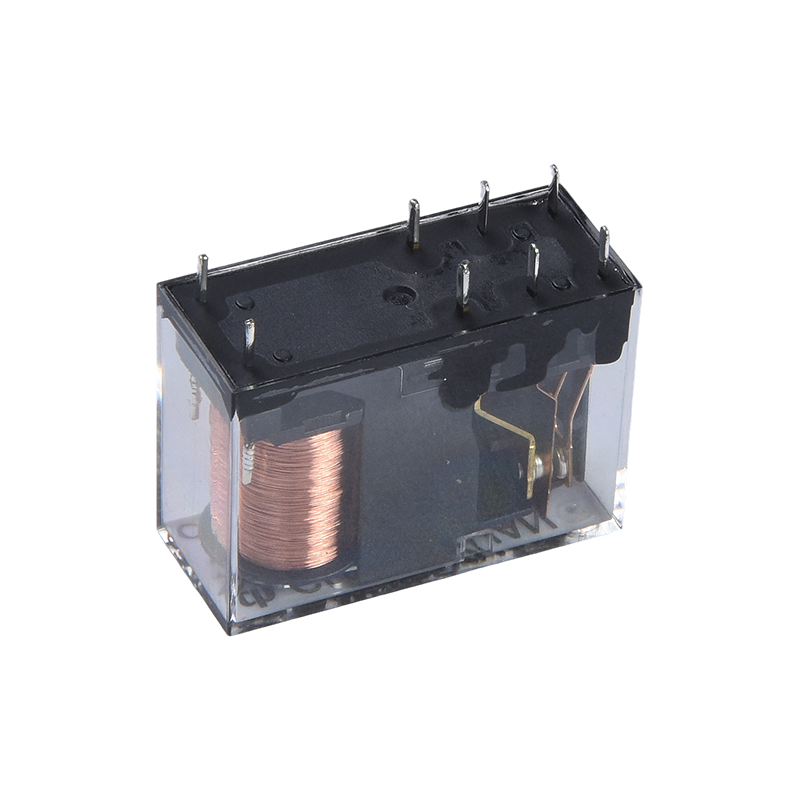

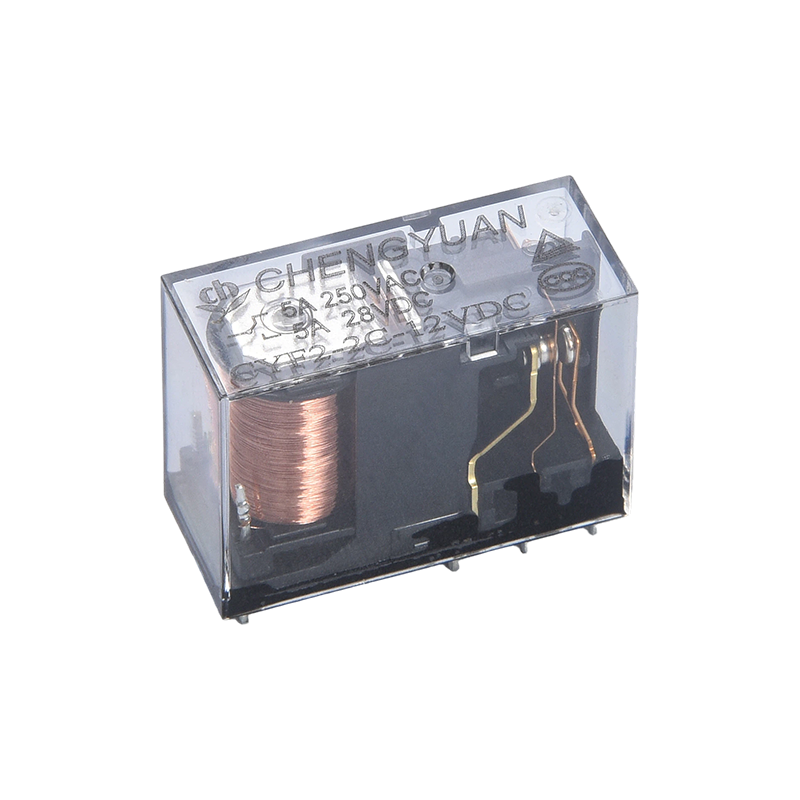

Tính năng:
Thích ứng tải cao: Công suất chuyển mạch tiếp điểm 17 amp, bao gồm nhiều thông số kỹ thuật tải (2 bộ 5A/8A, 1 bộ 10A/12A/16A), phù hợp với các yêu cầu mạch điện khác nhau;
Cấu trúc DPDT: Thiết kế hai cực cho phép chuyển đổi đồng thời/độc lập hai bộ mạch, mở rộng chức năng điều khiển và giảm số lượng linh kiện.
Cách điện chịu được điện áp cao: Điện áp chịu được 5000 volt giữa cuộn dây và các tiếp điểm, hiệu suất cách điện tuyệt vời, giảm nguy cơ đứt mạch;
Khả năng tương thích điện áp rộng: Dải điện áp cuộn dây 3VDC-48VDC, tương thích trực tiếp với nhiều mạch điều khiển khác nhau mà không cần thêm linh kiện chuyển đổi điện áp;

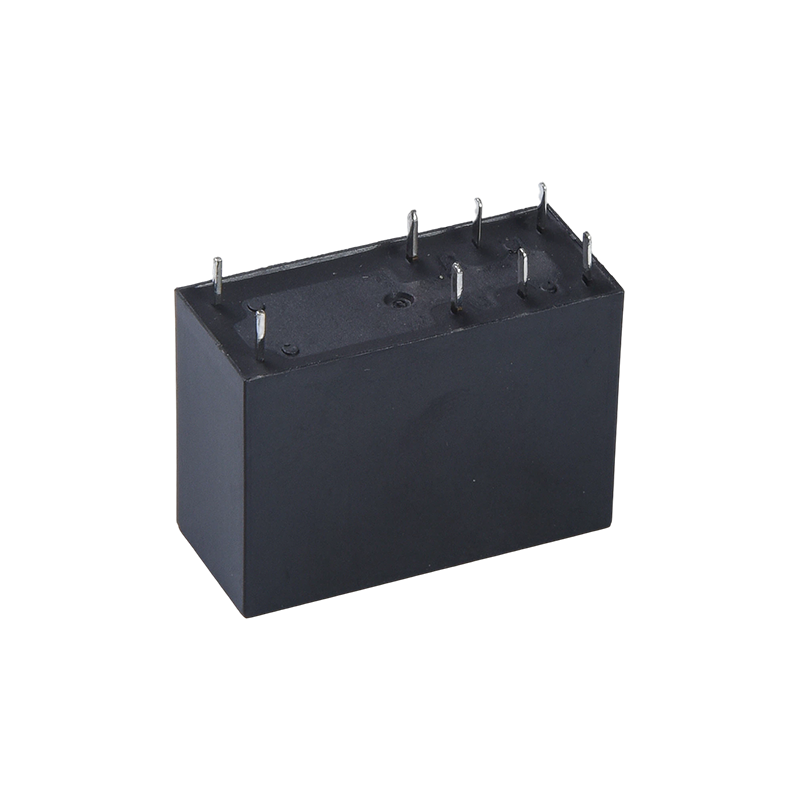

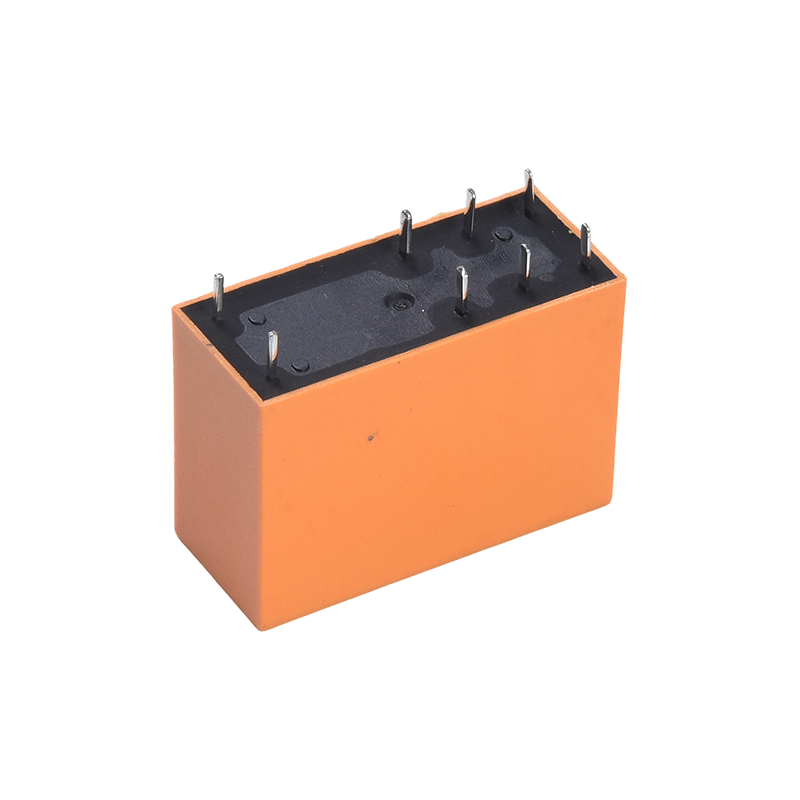

Cài đặt nhỏ gọn: Kích thước nhỏ, cấu trúc 8 chân, phù hợp với bố trí PCB mật độ cao, tiết kiệm không gian thiết bị bên trong;
Chứng nhận có thẩm quyền: Được chứng nhận bởi TUV và CQC, đáp ứng các tiêu chuẩn an toàn trong nước và quốc tế, phù hợp với nhiều thị trường khu vực.
Hoạt động ổn định: Điều khiển chuyển mạch đáng tin cậy dựa trên nguyên lý điện từ, điện trở tiếp xúc ổn định, phản hồi nhanh, phù hợp để hoạt động liên tục trong môi trường năng lượng thấp.
Lắp ráp thuận tiện: Cấu trúc 8 chân thông thường tạo điều kiện hàn tự động, nâng cao hiệu quả sản xuất và giảm lỗi lắp ráp. Áp dụng
Kịch bản:
Lĩnh vực công nghiệp: Chuyển mạch tín hiệu và điều khiển nguồn cho các thiết bị tự động hóa công nghiệp, hệ thống điều khiển PLC, hệ thống điện máy công cụ;
Bảo vệ nguồn điện: Chuyển mạch cho hệ thống cấp điện liên tục UPS, đảm bảo cấp điện liên tục;
Thiết bị gia dụng: Mạch điều khiển cho các thiết bị gia dụng cỡ lớn như máy giặt, tủ lạnh, điều hòa, cho phép chuyển tải và lựa chọn chế độ;
Nghe nhìn và an ninh: Chuyển mạch tín hiệu cho thiết bị âm thanh và điều khiển mạch cho hệ thống báo động an ninh;
Các thiết bị điện tử khác: Mạch điều khiển cho tivi (TV) và mô-đun quản lý nguồn cho các thiết bị điện tử nhỏ.
Dữ liệu liên hệ
| Loại | CYF2 |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 16VDC) |
| Tải định mức (Tải điện trở) | 5A/8A 250VAC |
| Tối đa. chuyển đổi dòng điện | 8A |
| Tối đa. điện áp chuyển mạch | 277VAC |
| Tối đa. chuyển đổi nguồn điện | 2216VA |
| Tối thiểu. chuyển đổi tải | 6V 1A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 15 mili giây (Không có điốt) |
| Thời gian phát hành | Tối đa 5 mili giây (Không có điốt) |
| Điện trở cách điện | Tối thiểu 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 1000VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm: 5000VAC, 50/60Hz trong 1 phút |
| Chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Chống sốc | chức năng | 10G phút |
| Phá hoại | 10G phút |
| sức bền | Độ bền cơ học （10800ops./h) | 10000000 ops.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC ~ 85oC (không ngưng tụ) |
| cân nặng | Xấp xỉ. 14g |
Dữ liệu cuộn dây (ở 20oC)
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 3 | 240 | 12.5 | Khoảng 0,72W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Khoảng 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây trong hơn 10 phút để tránh cuộn dây quá nóng.

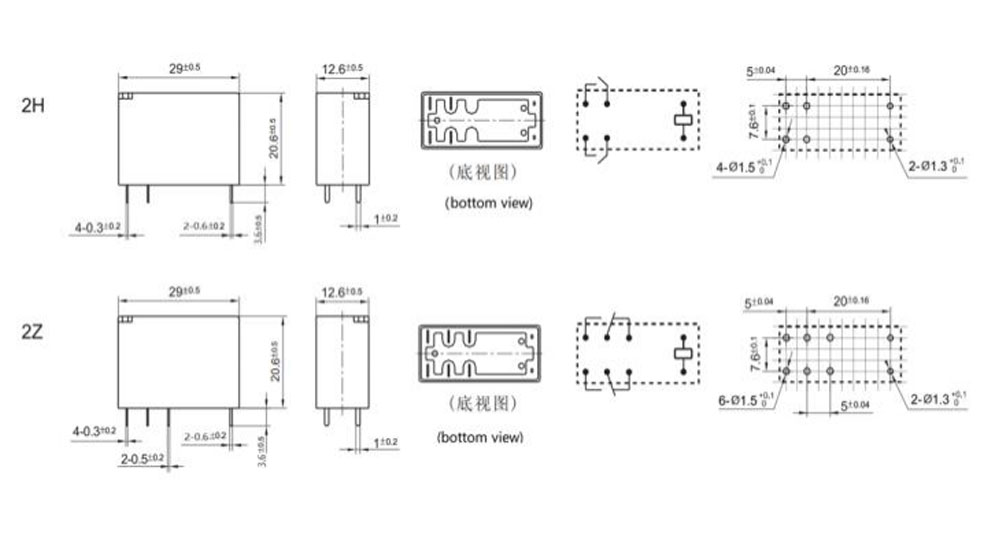

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị: mm)

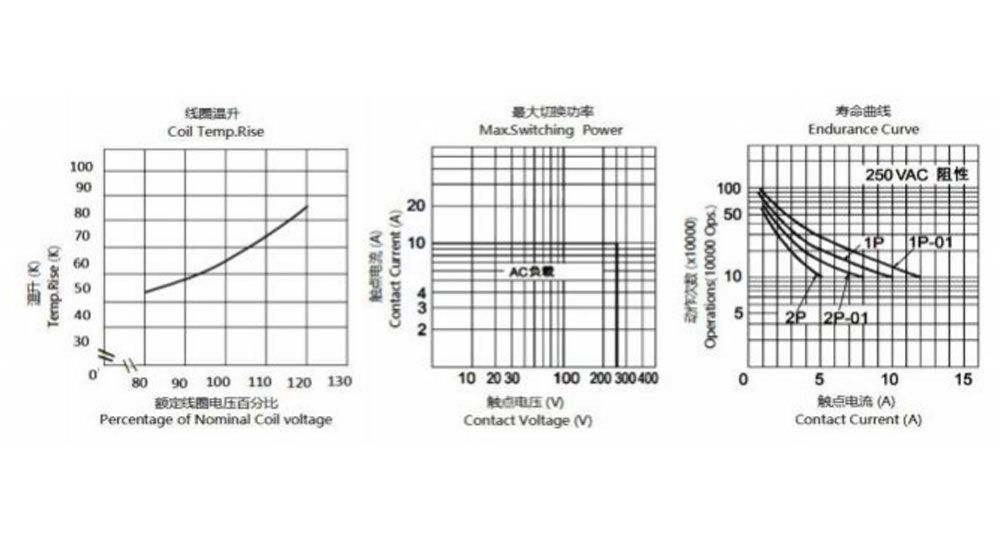

Đường cong đặc trưng
Thông tin đặt hàng
CYF2 H - 2 - C - 12VDC - H - D - T - XX
9
1:Loại:CYF2
2： Của anh ấy 8A Không -5A
3: Số lượng cực: 2-2Pole
4: Liên hệ Thỏa thuận: C Fom C ; H Từ A ; B Từ B
5: Điện áp danh nghĩa: 3,5,6,9,12,18,24,48VDC

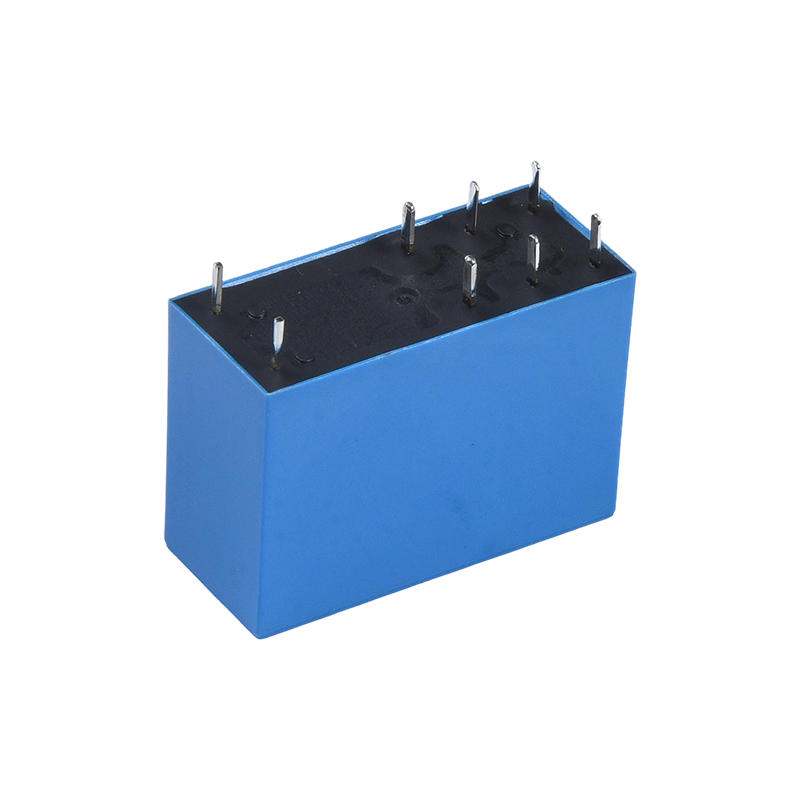

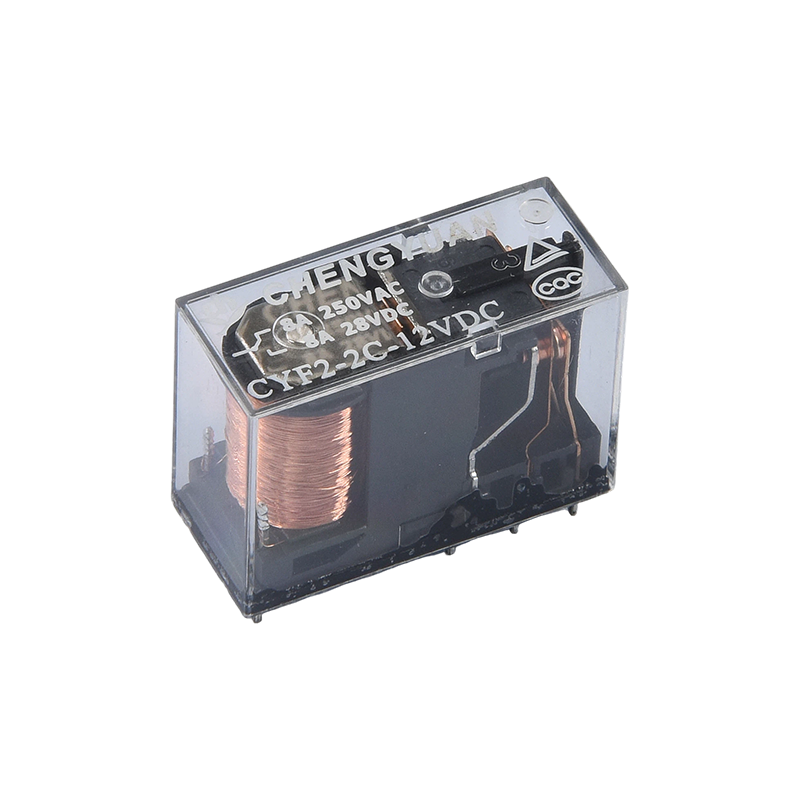

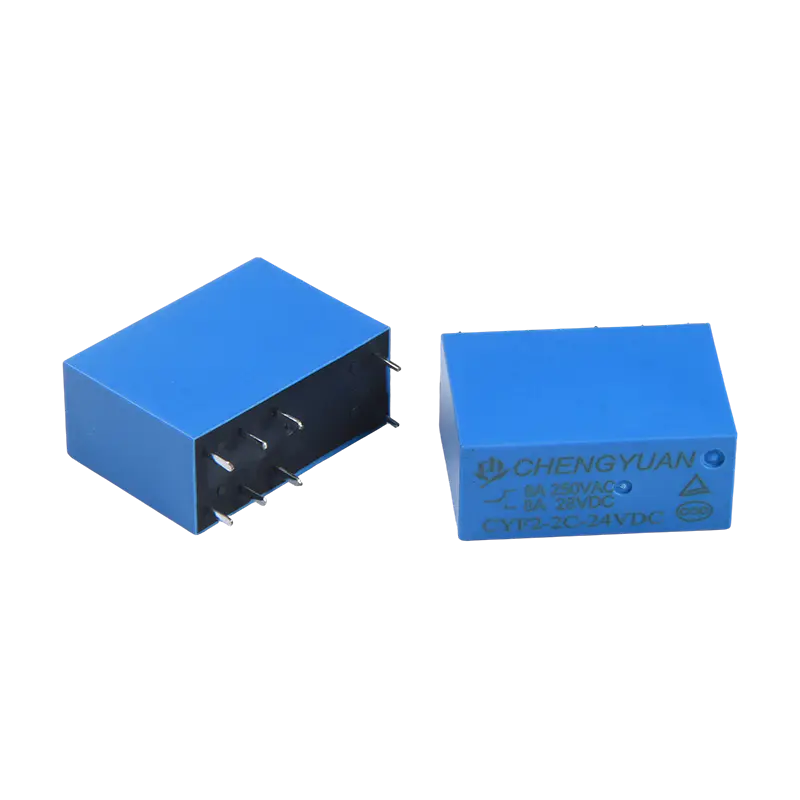

6: Màu Vỏ: T -Trong suốt, H-Đen, L-Xanh
7: Công suất cuộn dây: D-0,72W L-0,54W
8: Cấu trúc bảo vệ: Được chứng minh bằng S-Flux,
SH-Loại kín có thể giặt được
9: Thông số đặc biệt: Loại không có tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơ-le chống thông lượng không thể không được sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch hoặc xử lý bề mặt bằng nước sau khi rơle chống từ thông được lắp ráp trên PCB.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng phải ở vị trí đúng để chọn
Sản phẩm phù hợp cho ứng dụng của riêng họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trong hộp trước khi sử dụng. Nếu có bất kỳ câu hỏi nào, vui lòng liên hệ với Chengyuan để được cung cấp dịch vụ kỹ thuật. Tuy nhiên, người dùng có trách nhiệm xác định nên sử dụng sản phẩm nào.
