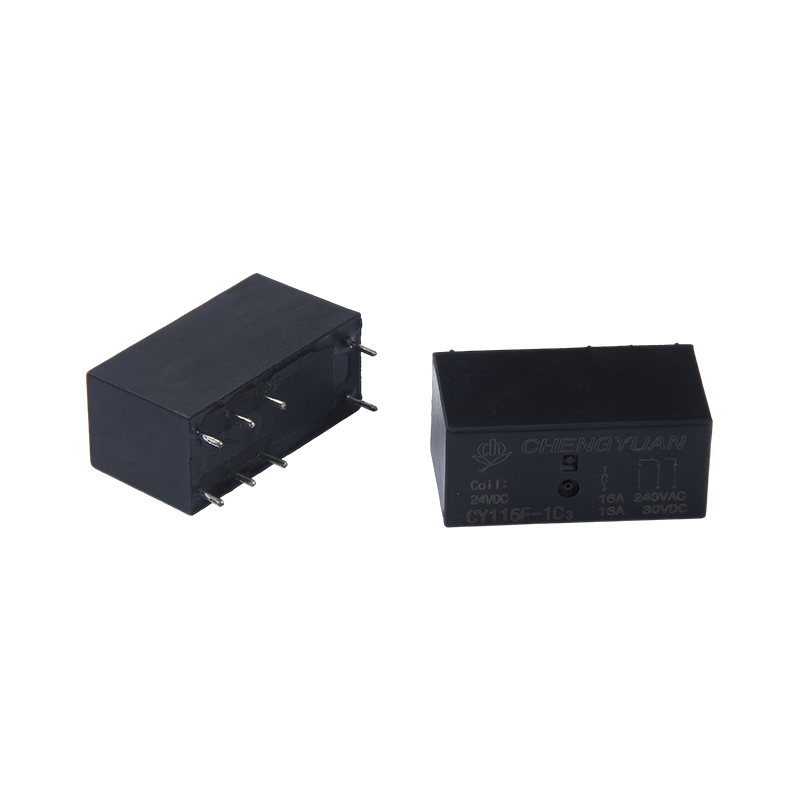

I. Ưu điểm
1. Khả năng thích ứng với tải cao: Khả năng chuyển đổi tiếp điểm dòng điện cao 16A cho phép truyền động trực tiếp các tải có công suất trung bình đến cao mà không cần thêm mạch khuếch đại.
2. Khả năng thích ứng với môi trường mạnh mẽ: Điện trở cao áp xử lý các dao động điện áp trong môi trường lưới điện phức tạp, giảm nguy cơ sự cố.
3. Tính linh hoạt cao: Dải điện áp cuộn rộng và bao bì PCB tiêu chuẩn đảm bảo khả năng tương thích với các thiết kế thiết bị công nghiệp khác nhau, tăng khả năng tái sử dụng sản phẩm.

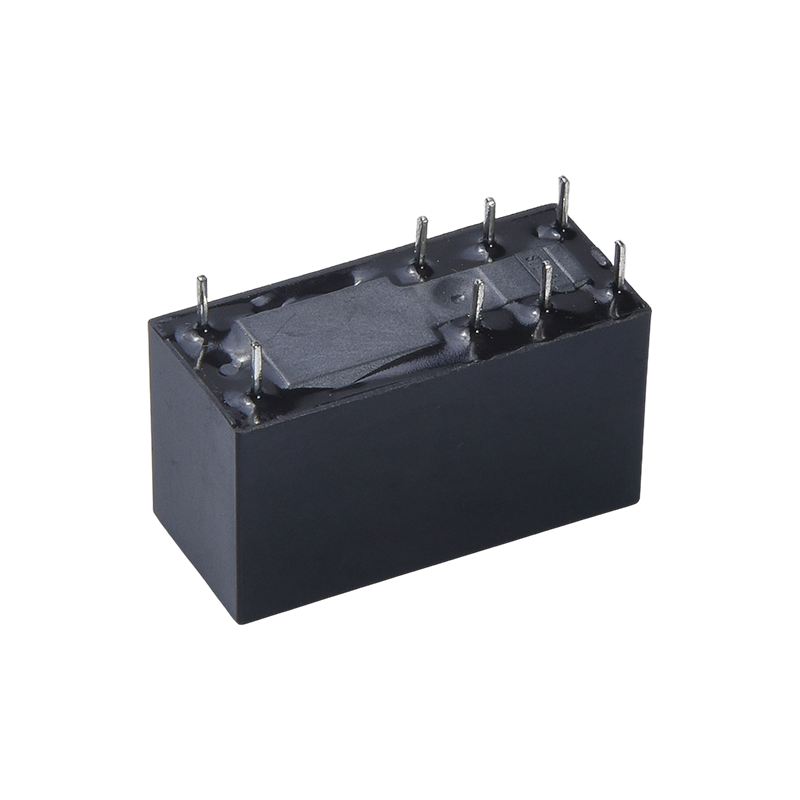

II. Cấu trúc sản phẩm và tính năng lắp đặt
1. Thông số kỹ thuật đóng gói: Sử dụng gói PCB 8 PIN với cách bố trí chân cắm hợp lý, tạo điều kiện thuận lợi cho việc hàn tự động và lắp ráp hàng loạt;
2. Thiết kế nhỏ gọn: Kích thước nhỏ gọn đáp ứng nhu cầu lắp đặt thiết bị nội bộ dày đặc, tiết kiệm không gian bảng PCB và góp phần thu nhỏ sản phẩm.
3. Loại cấu trúc: Cấu trúc SPDT (Single-Pole Double-Nrow) cung cấp logic chuyển mạch rõ ràng, thích ứng với các nhu cầu chuyển mạch khác nhau.
III. Kịch bản ứng dụng áp dụng
1. Điều khiển công nghiệp: Thích hợp cho điều khiển động cơ, dẫn động công tắc tơ và chuyển mạch trong thiết bị tự động hóa công nghiệp;
2. Thiết bị gia dụng: Thích hợp để điều khiển nguồn và chuyển tải trong các thiết bị gia dụng Công suất cao như máy điều hòa, máy giặt và tủ lạnh;
3. Thiết bị điện và an ninh: Áp dụng cho điều khiển chuyển mạch trong hệ thống giám sát an ninh, nguồn điện UPS và chuyển đổi mạch biến tần;
4. Điện tử ô tô: Có thể dùng để điều khiển tải các thiết bị điện phụ trợ trên ô tô (yêu cầu phải phù hợp với thông số điện áp tương ứng).
Dữ liệu liên hệ
| loại | CY115F |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 6VDC) |
| Tải định mức (Tải điện trở) | 16A 250VAC |
| Tối đa. chuyển đổi dòng điện | 16A |
| Tối đa. điện áp chuyển mạch | 277VAC |
| Tối đa. chuyển đổi nguồn điện | 4432VA |
| Tối thiểu. chuyển đổi tải | 6V 1A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 15 mili giây (Không có điốt) |
| Thời gian phát hành | Tối đa 5 mili giây ( Không có đi-ốt) |
| Điện trở cách nhiệt | Tối thiểu. 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 1000VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm: 5000VAC, 50/60Hz trong 1 phút |
| Khả năng chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Khả năng chống sốc | chức năng | Tối thiểu 10G |
| Phá hoại | 100G Tối thiểu |
| sức bền | Độ bền cơ học （10800ops./h) | 10000000 op.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC~ 85oC( không ngưng tụ) |
| cân nặng | Xấp xỉ. 13,5g |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating sức mạnh | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 5 | 80.00 | 62.5 | Khoảng 0,4W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây trong hơn 10 phút để tránh quá nóng cuộn dây thd.

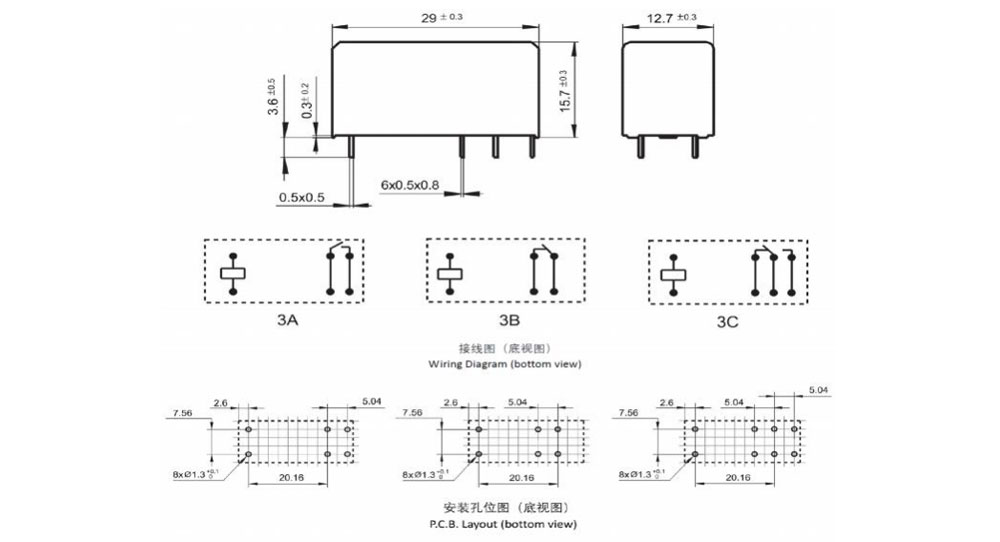

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị: mm)

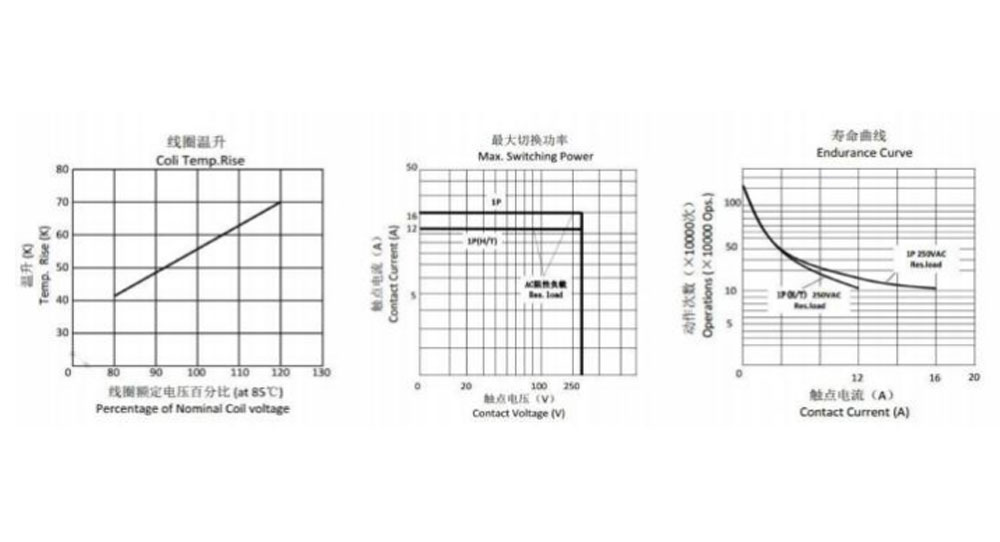

Đường cong đặc trưng
Thông tin đặt hàng
CY115F - 1 - C - 12VDC - B - D - T - XX
13
1：Loại: CY115F
2: Số lượng Cực: 1-1Cực
3: Liên hệ Thỏa thuận: A-Form A ; Mẫu B B ; C-Biểu mẫu C
4: Điện áp danh nghĩa: 5,6,9,12,18,24,48VDC
5: Màu Vỏ: B-Đen
6: Công suất cuộn dây: D-0,4W
7: Cấu trúc bảo vệ: Được chứng minh bằng S-Flux,
SH- Loại kín có thể giặt được
8: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơ-le chống thông lượng không thể không được sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch hoặc xử lý bề mặt bằng nước sau khi các rơle chống từ thông được lắp ráp trên PCB.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng phải ở vị trí đúng để chọn
Sản phẩm phù hợp cho ứng dụng của riêng họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trong hộp trước khi sử dụng. Nếu có bất kỳ câu hỏi nào, vui lòng liên hệ với Chengyuan để được cung cấp dịch vụ kỹ thuật. Tuy nhiên, người dùng có trách nhiệm xác định nên sử dụng sản phẩm nào.
