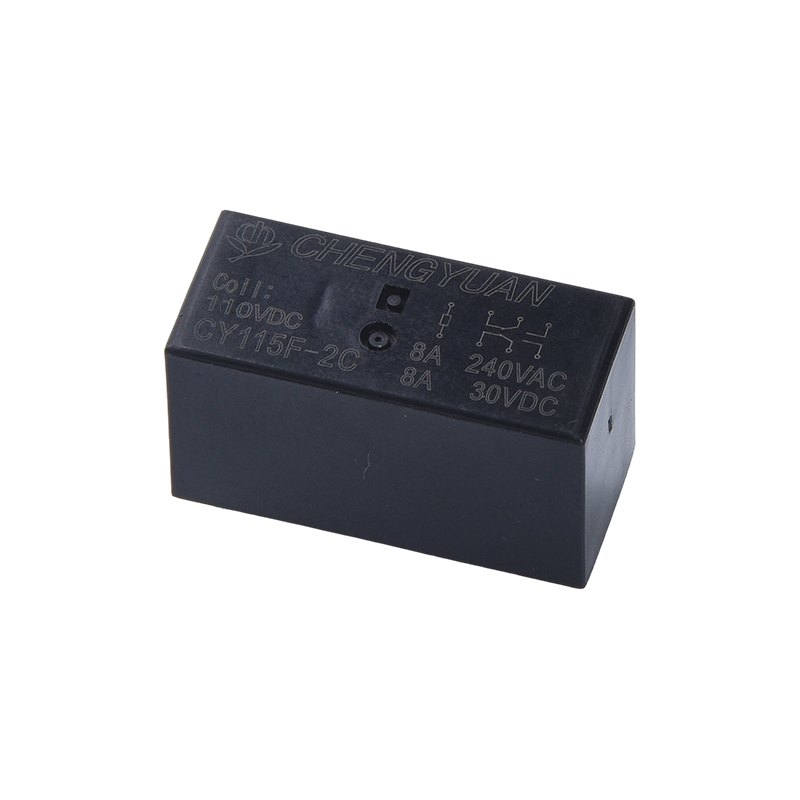

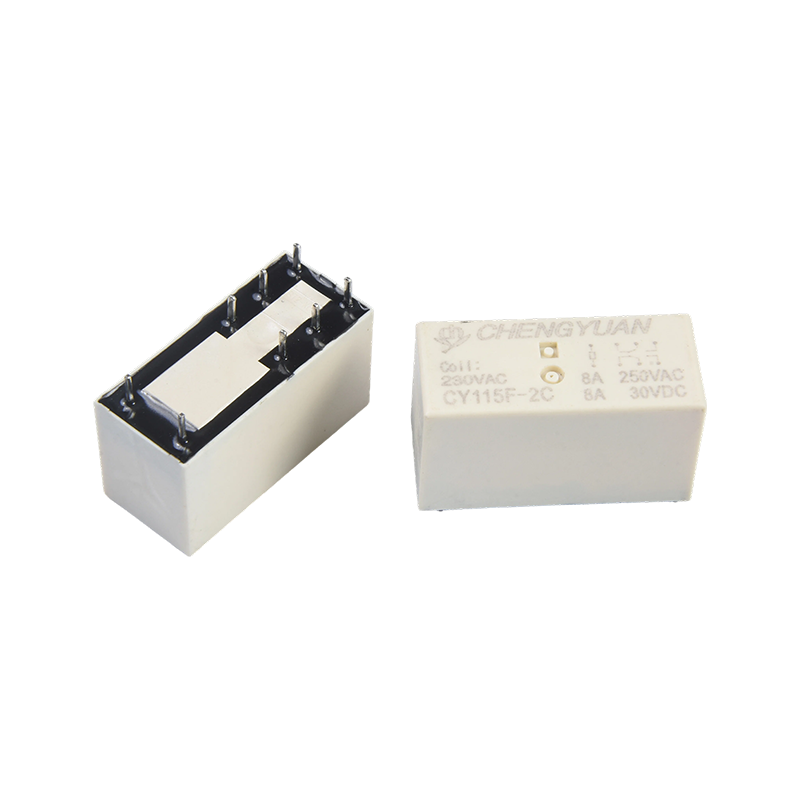

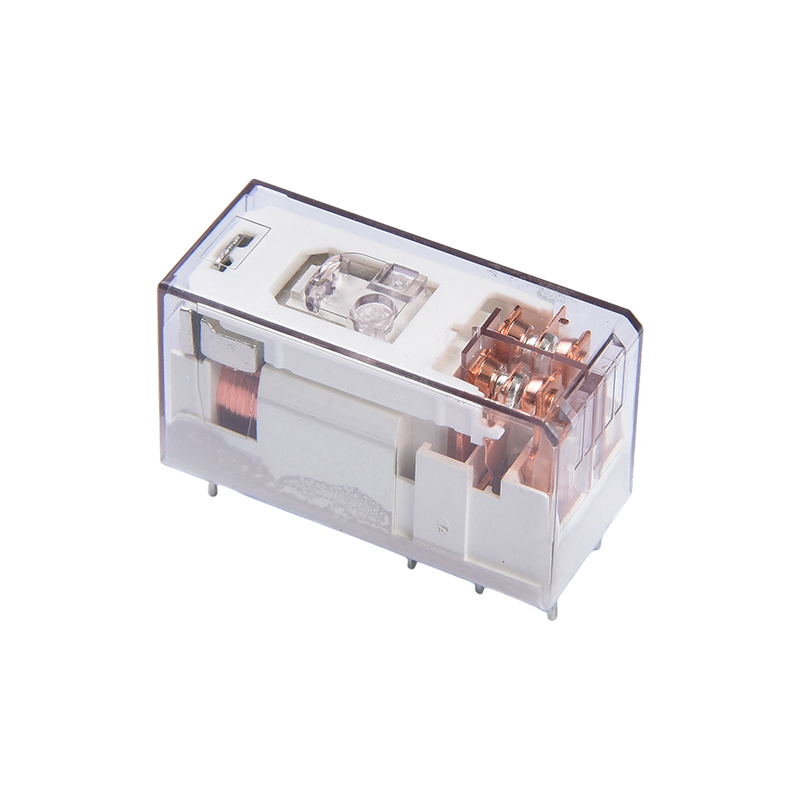

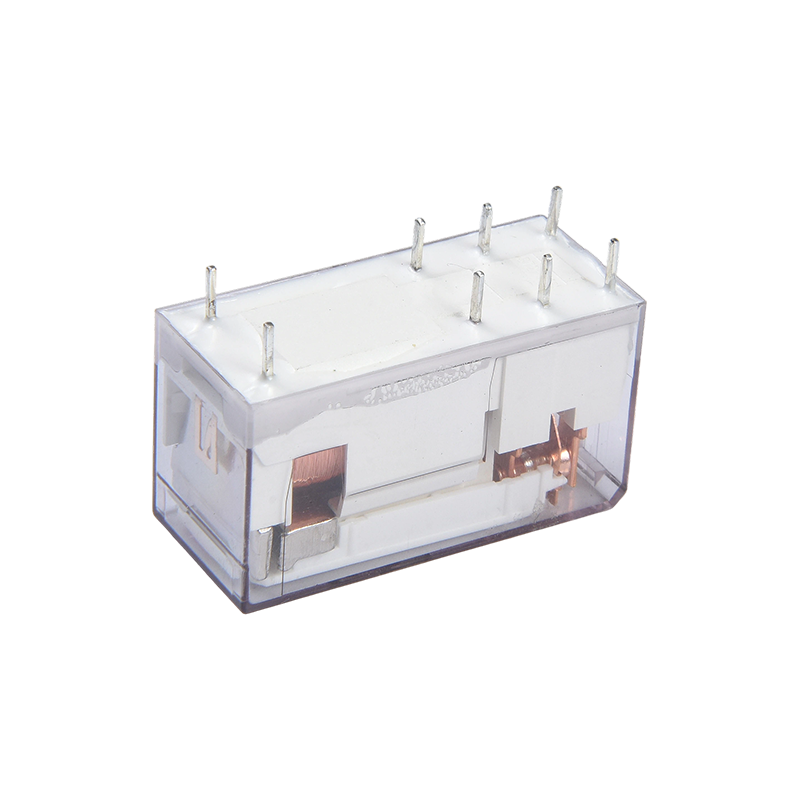

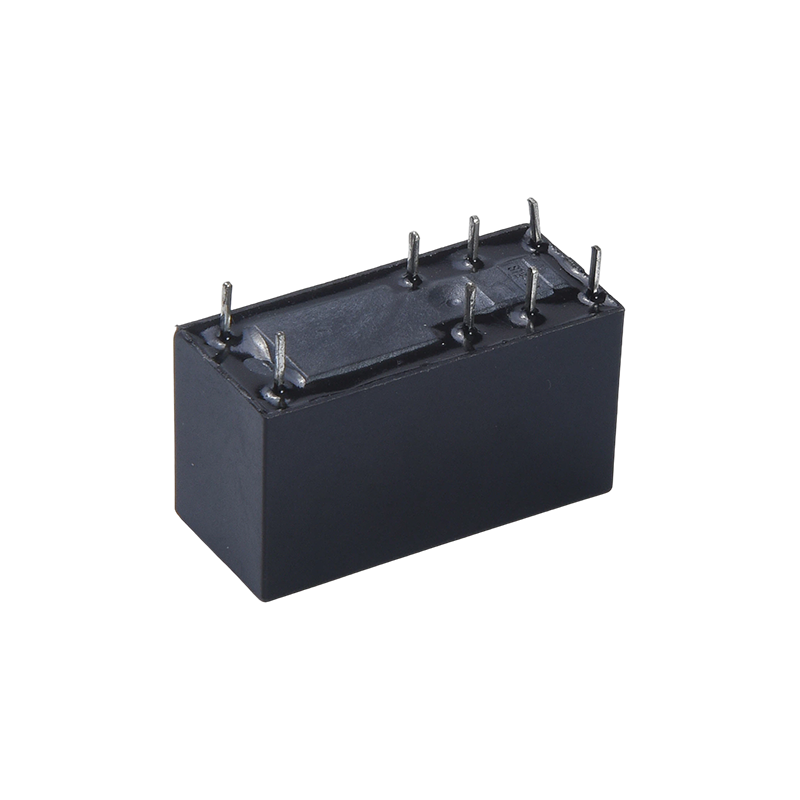

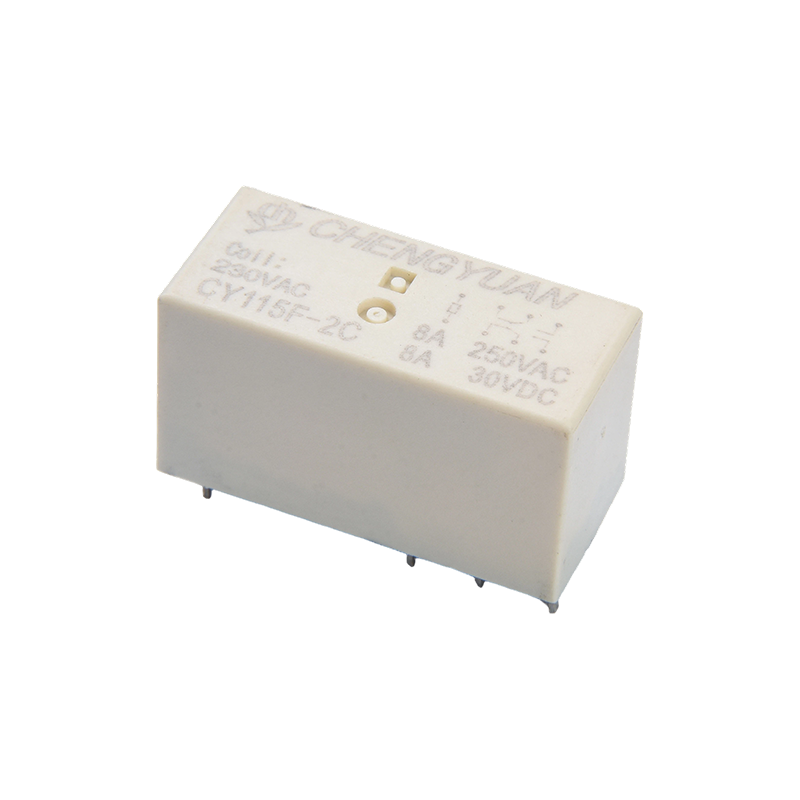

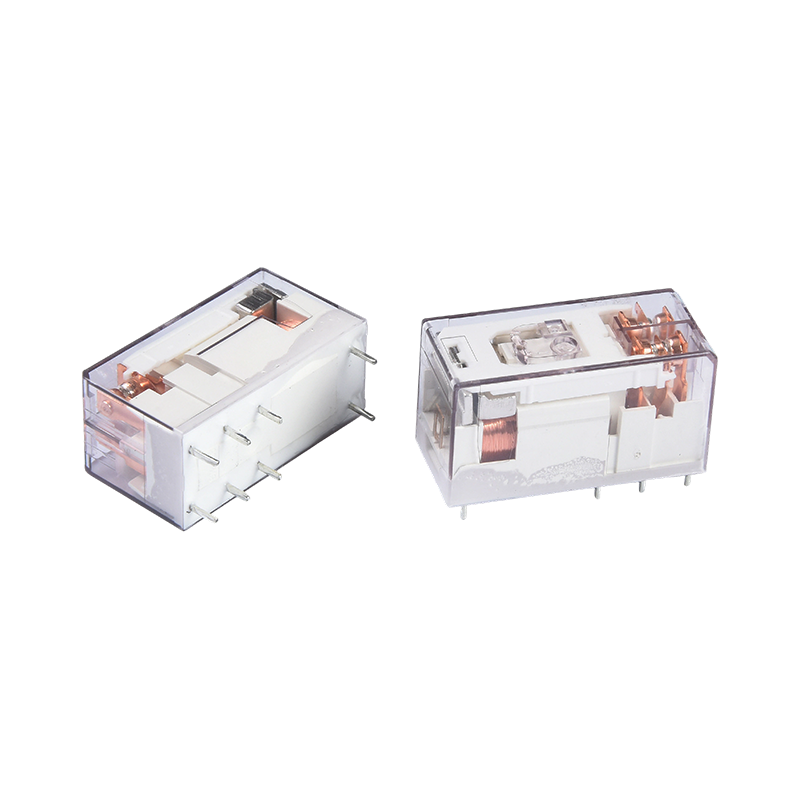

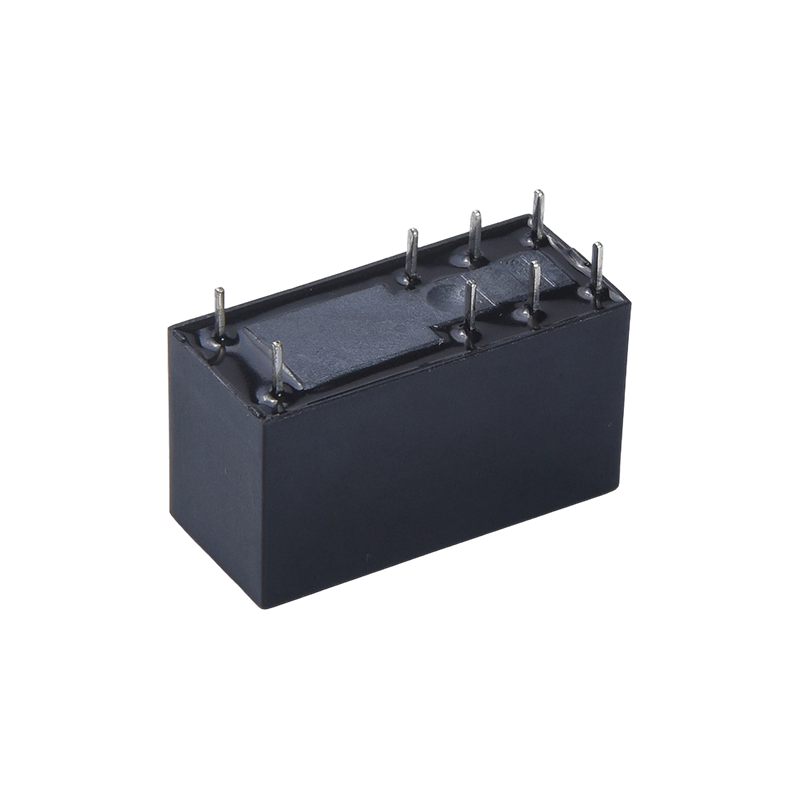

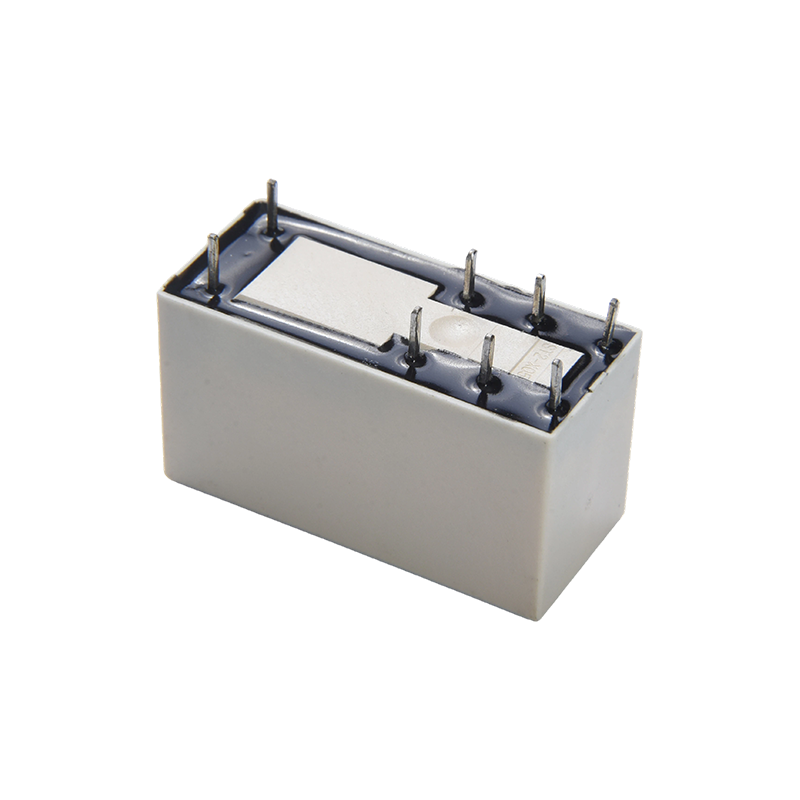

Tính năng sản phẩm:
• Khả năng chuyển mạch tải cao: Các tiếp điểm hỗ trợ chuyển mạch dòng điện 8 amps, điều khiển hiệu quả các mạch công suất cao và đáp ứng các yêu cầu tải khác nhau.
• Thiết kế tiêu thụ điện năng thấp: Độ nhạy cuộn dây thấp tới 0,4W, giúp giảm mức tiêu thụ năng lượng tổng thể và sinh nhiệt của thiết bị.
• Chịu được và cách ly điện áp cao: Điện áp chịu được giữa cuộn dây và các tiếp điểm đạt tới 5000 volt, mang lại khả năng cách ly điện đáng tin cậy và đảm bảo vận hành an toàn.
• Cấu trúc nhỏ gọn: Kích thước nhỏ giúp tối ưu hóa việc sử dụng không gian, lý tưởng cho việc lắp đặt dày đặc trên các bảng mạch in.
• Điều khiển nhạy: Điều khiển các mạch công suất cao với tín hiệu yếu, cho phép điều khiển và cách ly từ xa trong các hệ thống tự động.
Ứng dụng điển hình:
• Thiết bị gia dụng: Được sử dụng trong máy giặt, máy điều hòa không khí, lò vi sóng và các thiết bị khác để điều khiển mạch của động cơ hoặc bộ phận làm nóng.
• Tự động hóa công nghiệp: Thích hợp cho hệ thống điều khiển PLC, động cơ và bộ truyền động van điện từ, cung cấp khả năng chuyển mạch tự động ổn định.
• Thiết bị Năng lượng Mới: Được ứng dụng trong các nguồn cung cấp điện liên tục của UPS, hệ thống lưu trữ năng lượng và bộ biến tần như một công tắc tự động đáng tin cậy.
• Nhà thông minh: Dùng để điều khiển máy điều hòa, hệ thống sưởi dưới sàn, rèm cửa và các hệ thống khác để quản lý thông minh từ xa.
• Thiết bị nghe nhìn và hiển thị: Được sử dụng trong hệ thống âm thanh, màn hình và các thiết bị khác để đảm bảo chuyển đổi tín hiệu và nguồn điện chính xác.
Dữ liệu liên hệ
| Loại | CY115F |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 6VDC) |
| Tải định mức (Tải điện trở) | 8A 250VAC |
| Tối đa. chuyển đổi dòng điện | 10A |
| Tối đa. điện áp chuyển mạch | 277VAC |
| Tối đa. chuyển đổi nguồn điện | 2500VA |
| Tối thiểu. chuyển đổi tải | 6V 1A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 15ms. (Không có điốt) |
| Thời gian phát hành | Tối đa 5ms. (Không có điốt) |
| Điện trở cách điện | Tối thiểu. 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 1000VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm: 5000VAC, 50/60Hz trong 1 phút |
| Giữa các bộ tiếp điểm: 2.500VAC, 50/60Hz trong 1 phút |
| Chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Chống sốc | chức năng | Tối thiểu 10G |
| Phá hoại | 100G Tối thiểu |
| sức bền | Độ bền cơ học （10800ops./h) | 10000000 op.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC ~ 85oC (không ngưng tụ) |
| cân nặng | Xấp xỉ 13,5g |
| Dữ liệu cuộn dây (ở 20oC) |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 5 | 80.00 | 62.5 | Khoảng 0,4W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây trong hơn 10 phút để tránh cuộn dây quá nóng.

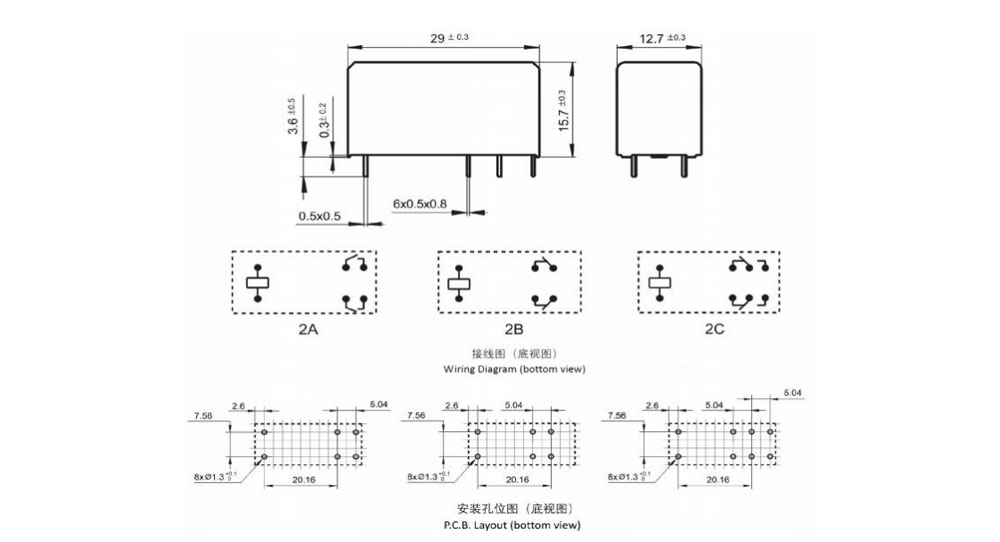

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị: mm)

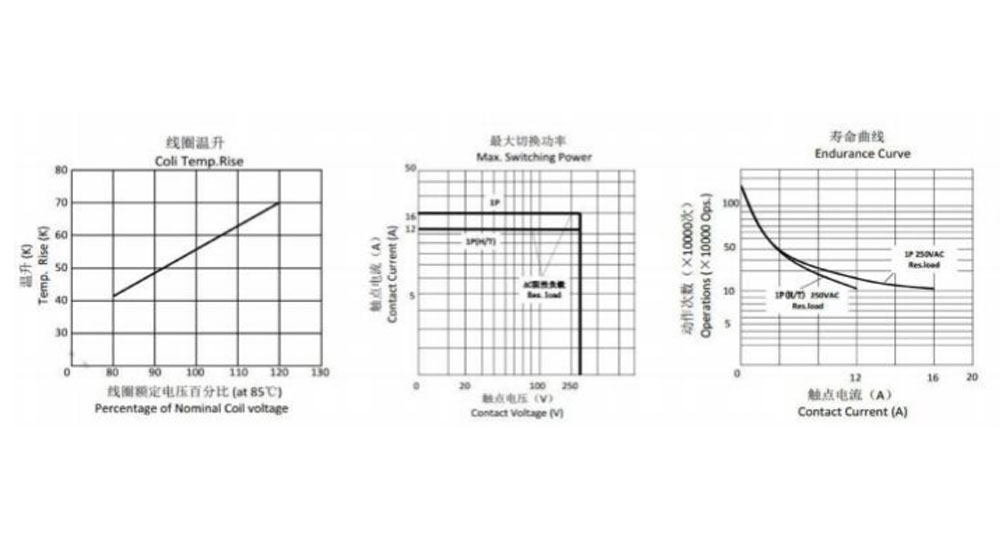

Đường cong đặc trưng
Thông tin đặt hàng
CY115F - 2 - C - 12VDC - B - D - T - XX
1 23
1：Loại: CY115F
2: Số lượng cực: 2-2Pole
3: Liên hệ Thỏa thuận: A-Form A ; Mẫu B B ; C-Biểu mẫu C
4: Điện áp danh nghĩa: 5,6,9,12,18,24,48VDC
5: Màu Vỏ: B-Đen
6: Công suất cuộn dây: D-0,4W
7: Cấu trúc bảo vệ: Chống chịu S-Flux,
Loại SH-Kín có thể giặt được
8: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơle chống từ thông không thể không được sử dụng trong môi trường có các chất ô nhiễm như H2S , SO2 , NO2 , bụi, v.v.
Không nên làm sạch bằng nước hoặc quy trình bề mặt sau khi các rơle chống từ thông được lắp ráp trên PCB.
Tuyên bố từ chối trách nhiệm: Thông số kỹ thuật chỉ nhằm mục đích tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
We could not evaluate all the performance and all the parameters for every possible applications . Do đó người dùng nên ở vị trí đúng để chọn
sản phẩm phù hợp cho ứng dụng của riêng họ. Đối với rơ-le kín, sau khi lắp đặt quạt và vệ sinh, vui lòng mở lỗ thông gió trong hộp trước khi sử dụng. Nếu có bất kỳ câu hỏi nào , vui lòng liên hệ với Chengyuan để được cung cấp dịch vụ kỹ thuật. Tuy nhiên, người dùng có trách nhiệm xác định nên sử dụng sản phẩm nào.
