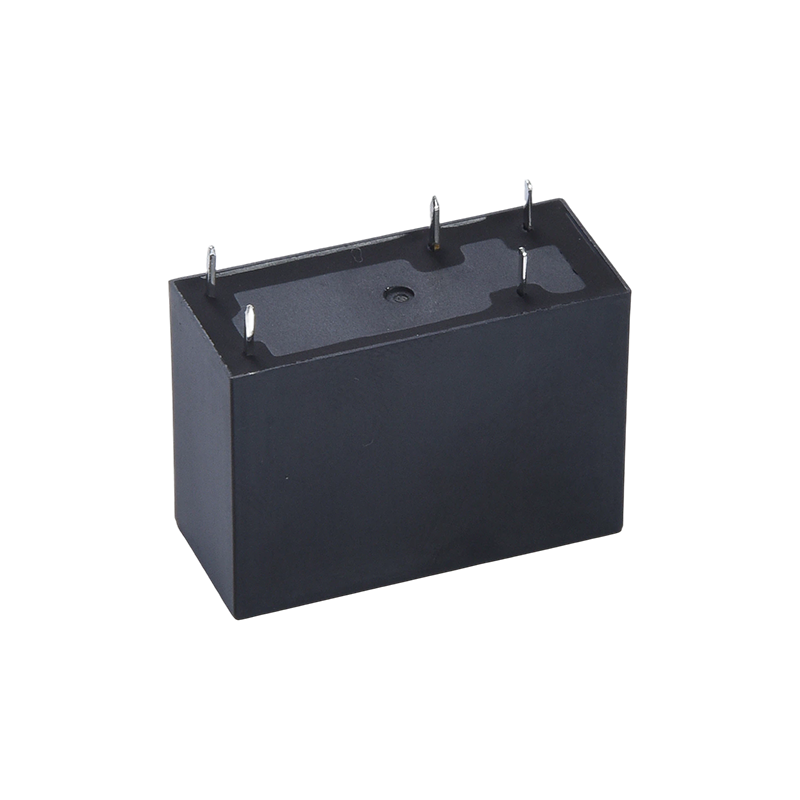

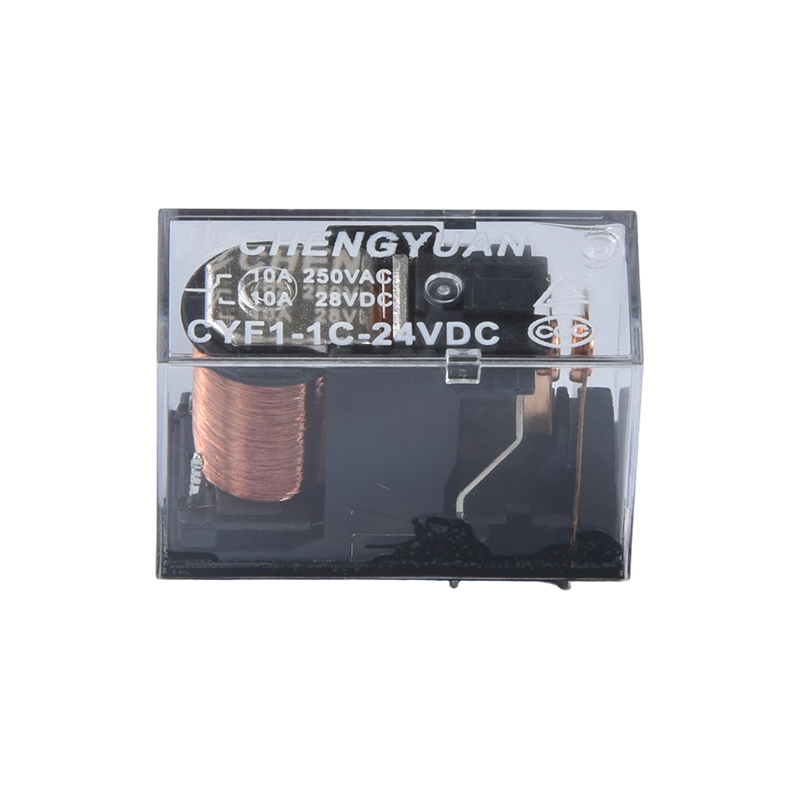

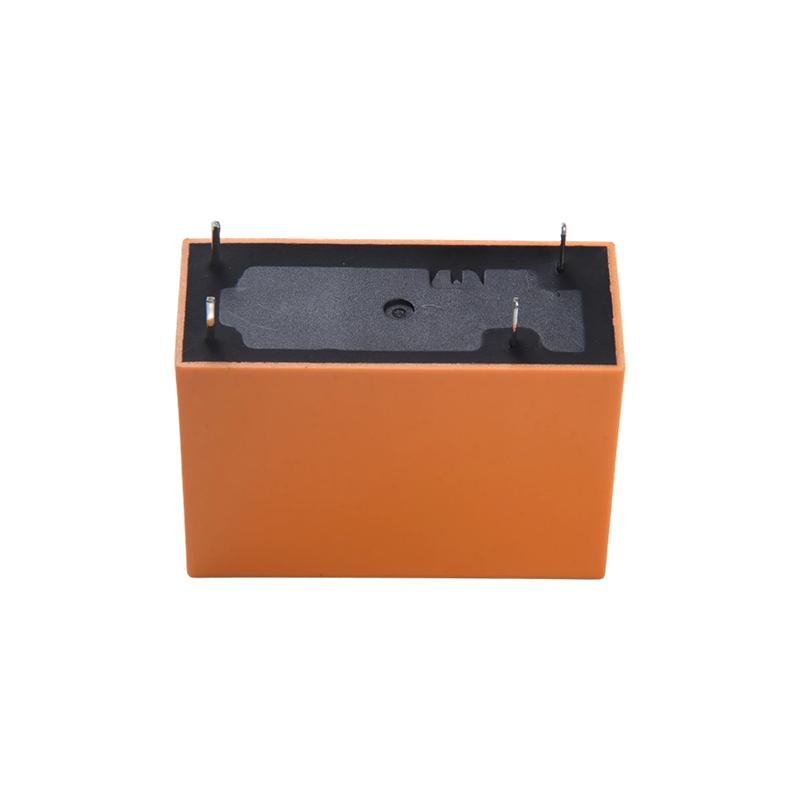

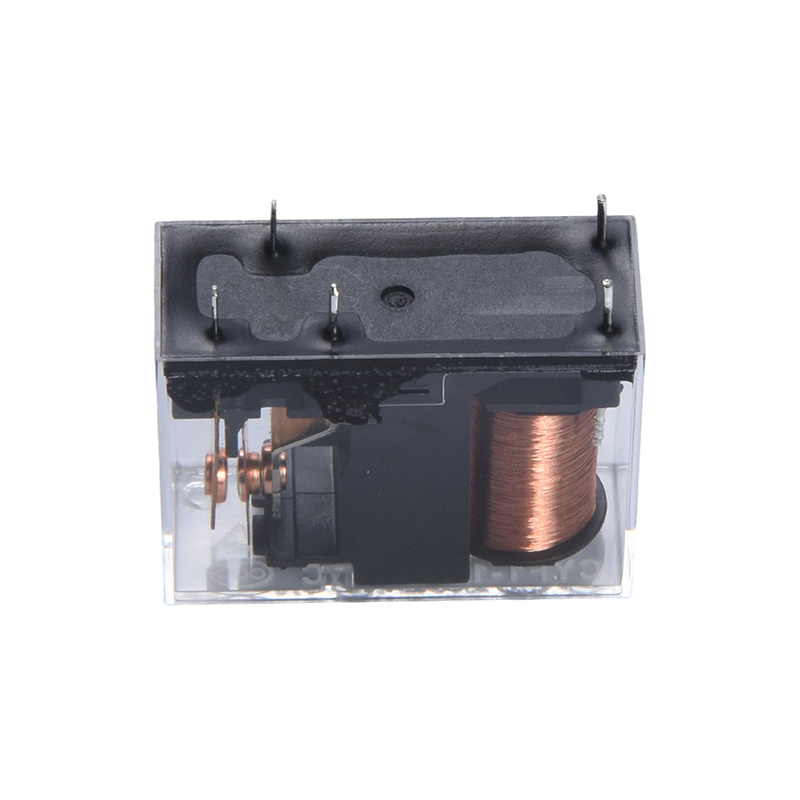

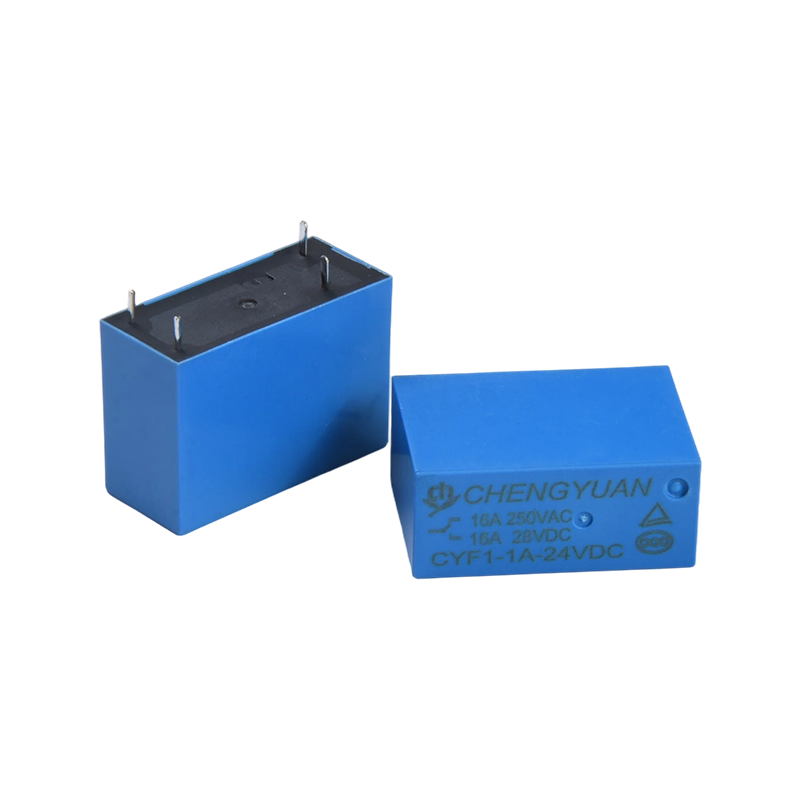

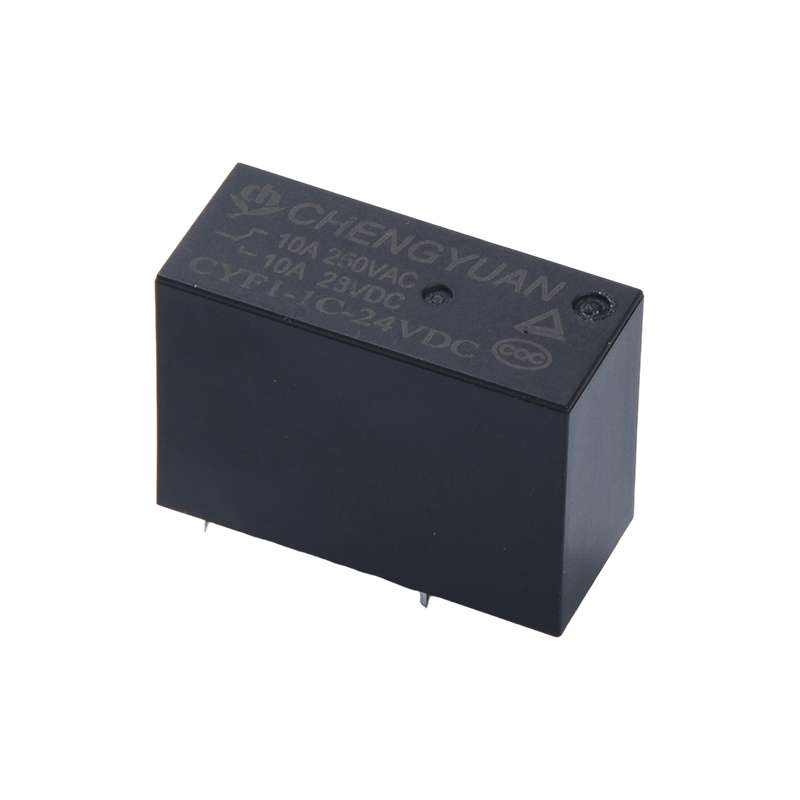

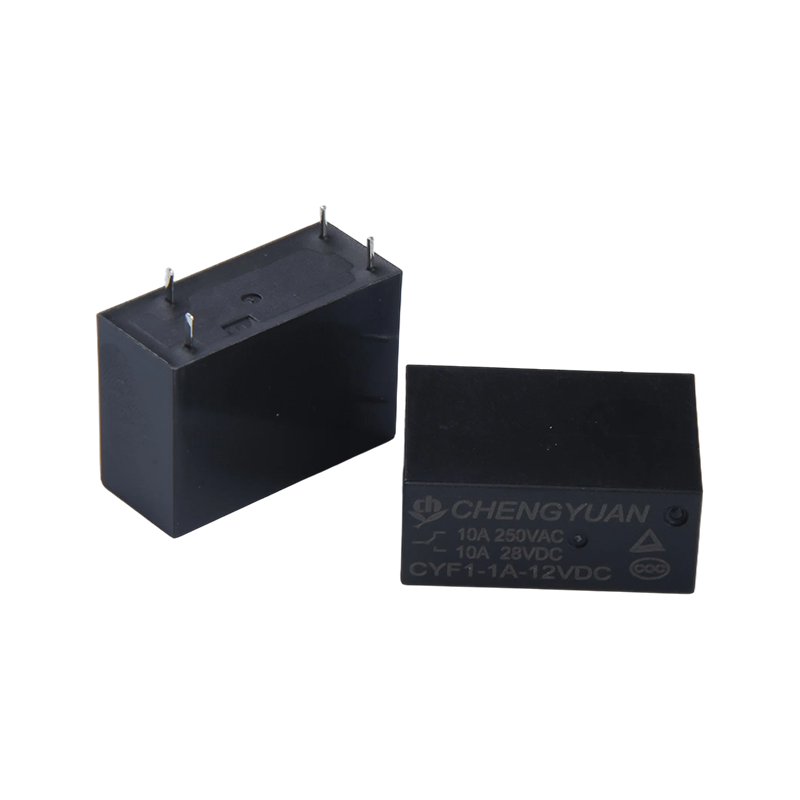

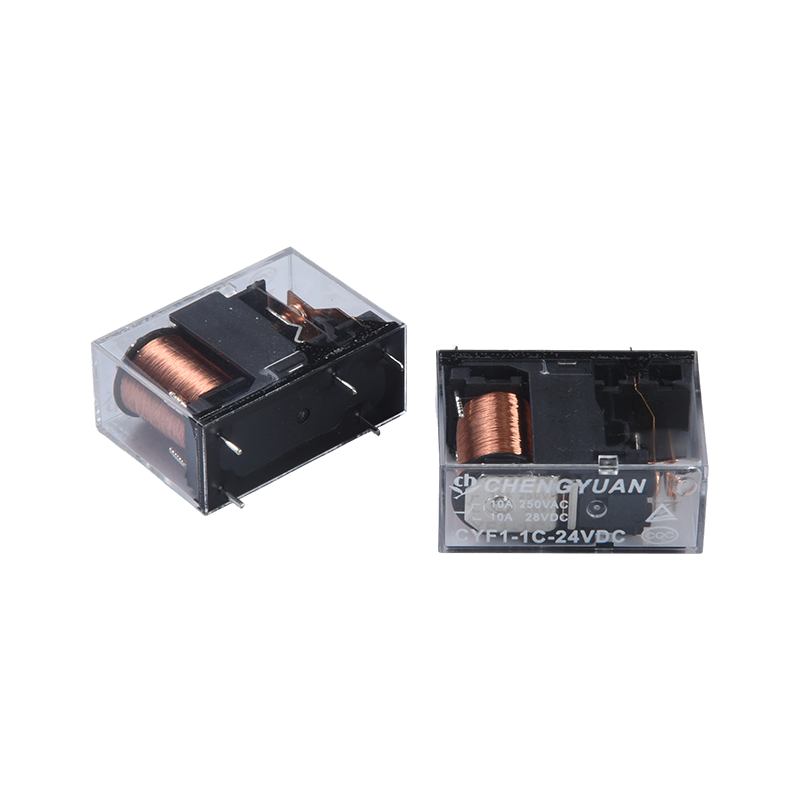

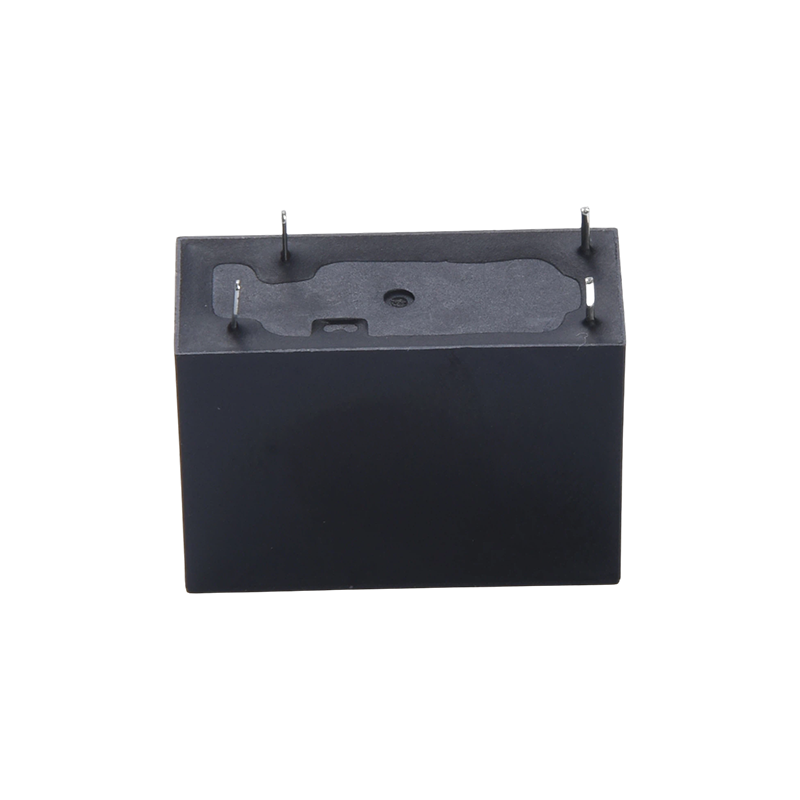

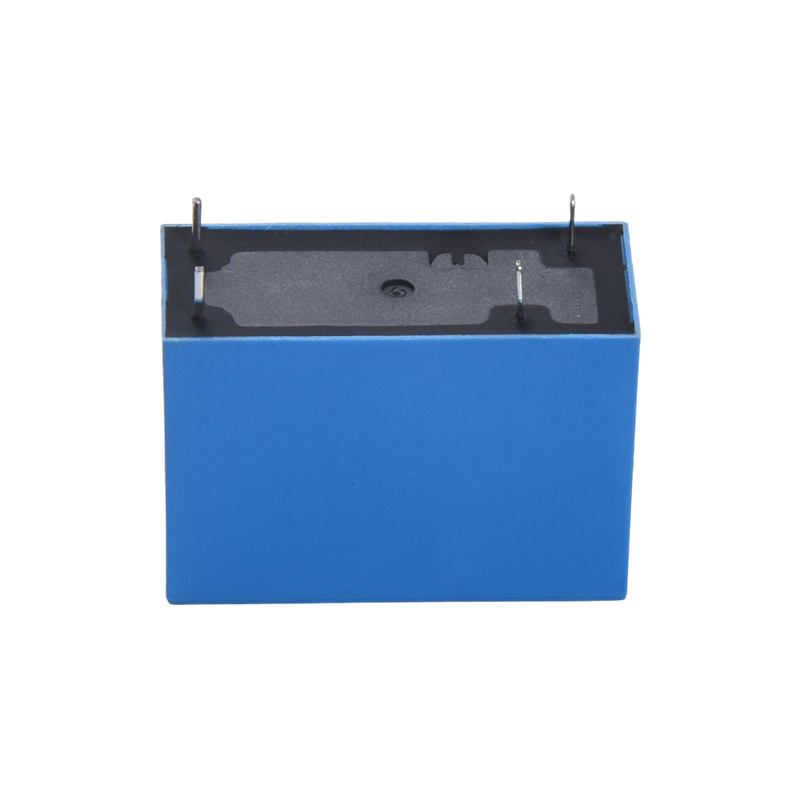

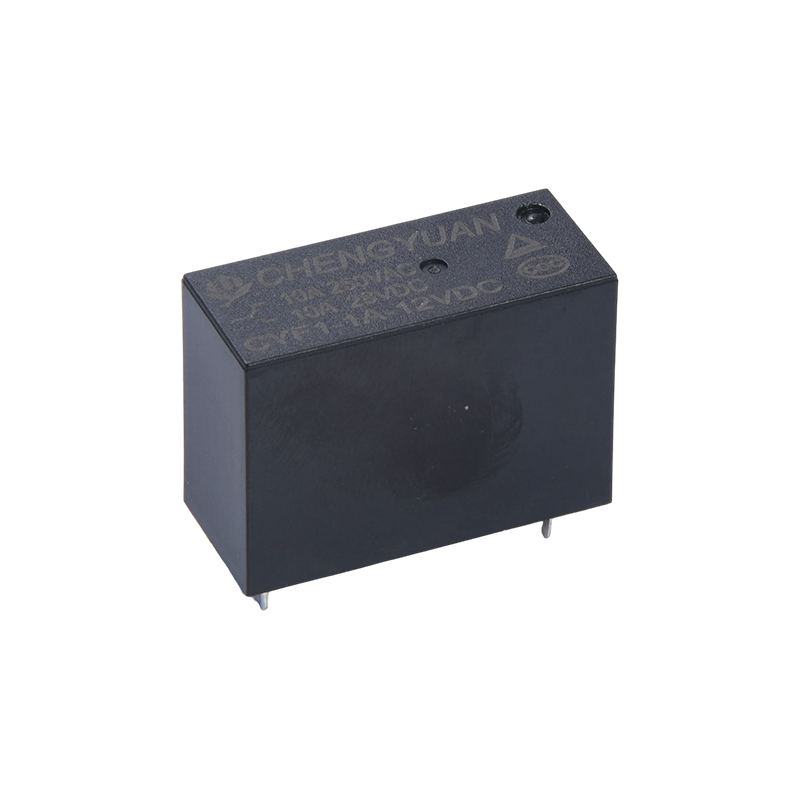

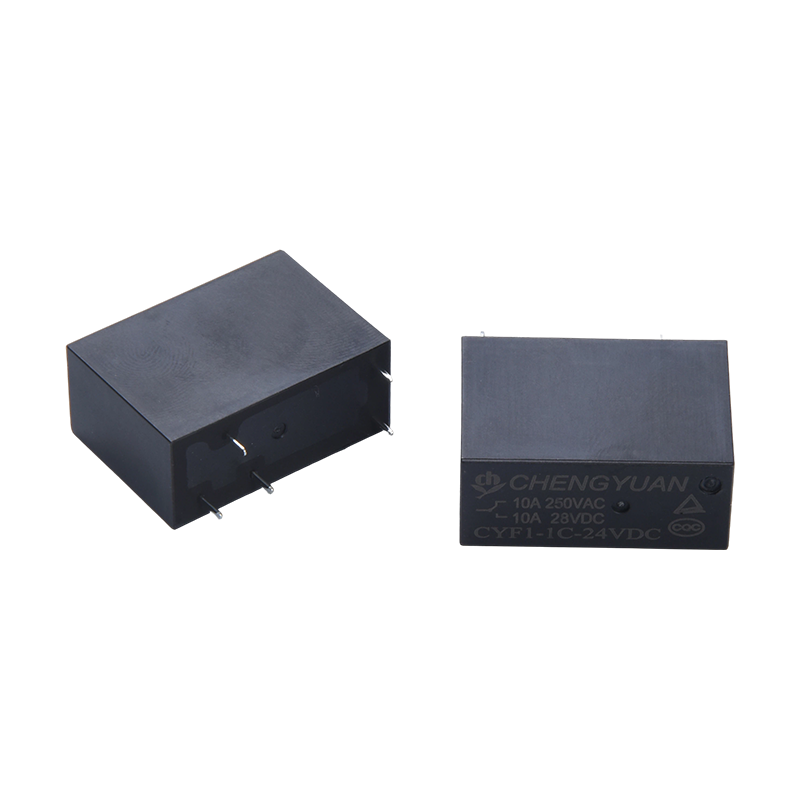

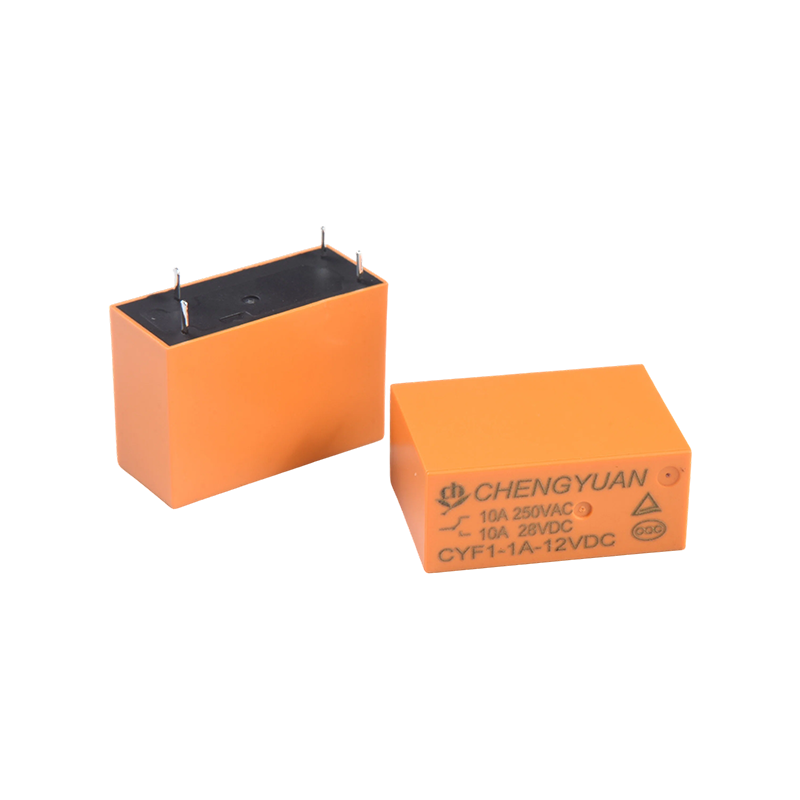

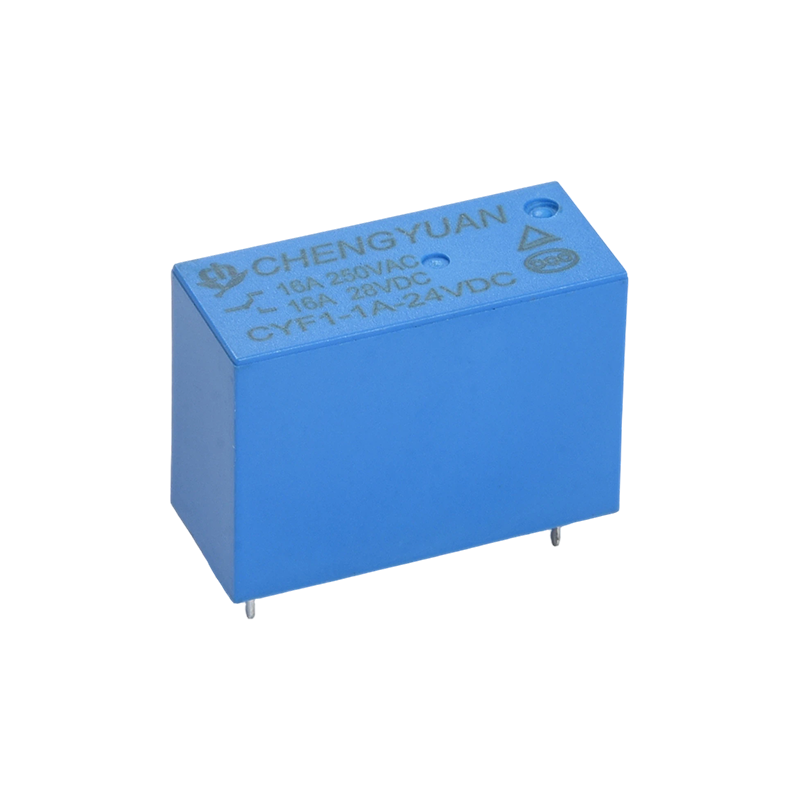

Tính năng:
• Hiệu suất chịu được điện áp cực cao: Chịu được điện áp lên đến 5000 volt, mang lại hiệu suất cách điện tuyệt vời, giảm nguy cơ đứt mạch và cải thiện độ an toàn khi vận hành thiết bị.
• Điện áp cuộn dây linh hoạt: Hỗ trợ dải điện áp cuộn dây rộng 3VDC-48VDC, phù hợp trực tiếp với các thông số điện áp mạch điều khiển khác nhau mà không cần thêm bộ phận chuyển đổi điện áp.
• Thiết kế cấu trúc nhỏ gọn: Kích thước nhỏ, phù hợp với các tình huống lắp đặt PCB mật độ cao, tiết kiệm không gian thiết bị bên trong và cải thiện tính linh hoạt của bố cục mạch.
• Khả năng chuyển mạch tải cao: Công suất chuyển mạch tiếp điểm lên tới 17 amps, với tải định mức bao phủ 10A 250VAC/28VDC và 16A 250VAC/28VDC, phù hợp với nhu cầu chuyển mạch mạch công suất từ trung bình đến cao.
• Chứng nhận có thẩm quyền kép: Được chứng nhận bởi TUV và CQC, tuân thủ các tiêu chuẩn an toàn trong nước và quốc tế, đáp ứng nhu cầu ứng dụng sản phẩm cuối cùng ở nhiều thị trường.
• Lắp ráp PCB tiện lợi: Sử dụng cấu trúc 5 chân, giúp dễ dàng hàn và cố định vào bảng mạch in, mang lại hiệu quả lắp ráp cao và tương thích với quy trình sản xuất tự động.
• Hiệu suất chuyển mạch ổn định: Sử dụng dạng tiếp điểm một cực (SPST), cung cấp logic chuyển mạch rõ ràng và điện trở tiếp điểm ổn định, đảm bảo độ tin cậy của việc chuyển mạch bật/tắt mạch.
Các kịch bản áp dụng:
• Đồ gia dụng: Điều khiển bật/tắt nguồn cho các thiết bị nhỏ có công suất lớn (như lò sưởi điện, bếp từ), điều khiển tự động các thiết bị nhà bếp.
• Điều khiển công nghiệp: Chuyển mạch tín hiệu và điều khiển nguồn cho các thiết bị tự động hóa công nghiệp, các module điều khiển PLC cỡ nhỏ, các mạch điều khiển động cơ. • Thiết bị điện thông minh: Hộp phân phối thông minh, mô-đun phân phối điện và mạch điều khiển phụ trợ cột sạc, thích ứng với các kịch bản điện áp cao và nhu cầu phụ tải cao.
• Thiết bị an ninh: Nguồn điện để giám sát an ninh và chuyển mạch cho hệ thống kiểm soát truy cập, dựa vào hiệu suất ổn định để đảm bảo thiết bị hoạt động liên tục.
Dữ liệu liên hệ
| Loại | CYF1 |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 16VDC) |
| Tải định mức (Tải điện trở) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Tối đa. chuyển đổi dòng điện | 12A | 17A |
| Tối đa. điện áp chuyển mạch | 277VAC |
| Tối đa. chuyển đổi nguồn điện | 3324VA | 4709VAC |
| Tối thiểu. chuyển đổi tải | 6V 1A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 15 mili giây (Không có điốt) |
| Thời gian phát hành | Tối đa 5 mili giây ( Không đi-ốt) |
| Điện trở cách nhiệt | Tối thiểu 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 1000VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm: 5000VAC, 50/60Hz trong 1 phút |
| Chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Khả năng chống sốc | chức năng | 10G phút |
| Phá hoại | 10G phút |
| sức bền | Độ bền cơ học （10800ops./h) | 10000000 op.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC ~ 85oC (không ngưng tụ) |
| cân nặng | Xấp xỉ. 14g |
Dữ liệu cuộn dây (ở 20oC)
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | (Tối đa) Điện áp hoạt động (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 3 | 240 | 12.5 | Khoảng 0,72W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Khoảng 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây trong hơn 10 phút để tránh quá nóng của cuộn dây.

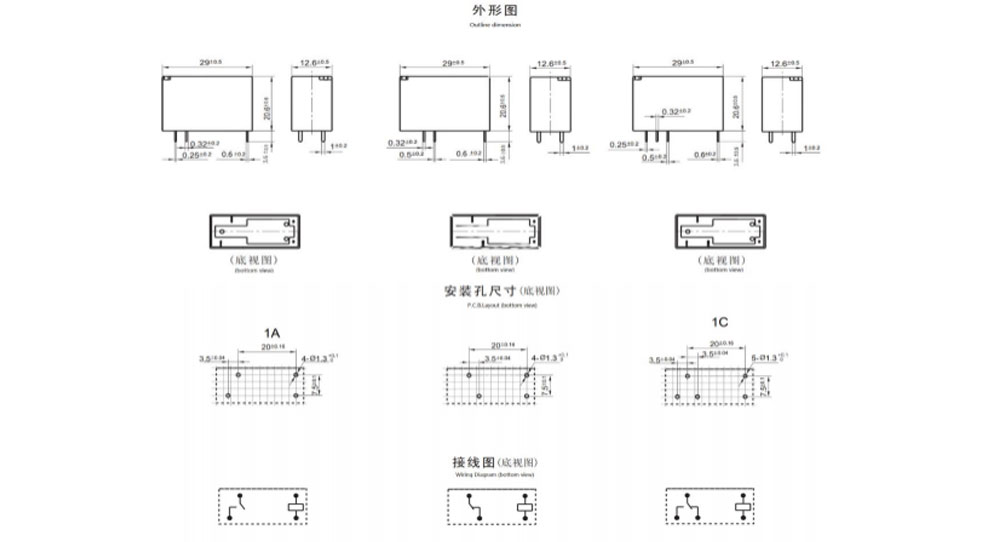

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị: mm)
Đường cong đặc trưng
Thông tin đặt hàng
CYF1 H - 1 - C - 12VDC - H - D - T - XX
9
1: Loại:CYF1
2: Có H: Tải tiếp xúc cao, 16A Không có H: Tải tiêu chuẩn, 10A
3: Số cực: 1-1Pole
4: Sắp xếp liên hệ: C Mẫu C ; H Từ A ; B Từ B
5: Điện áp danh định: 3,5,6,9, 12, 18,24,48VDC
6: Màu vỏ: T -Transparent, H-Black, L-Blue
7: Công suất cuộn dây: D-0,72W L-0,54W
8: Cấu trúc bảo vệ: Chống S-Flux,
Loại SH-Kín có thể giặt được
9: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơle chống từ thông không thể sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch bằng nước hoặc xử lý bề mặt sau khi rơle chống từ thông được lắp ráp trên PCB.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng nên ở đúng vị trí để lựa chọn
Sản phẩm phù hợp cho ứng dụng riêng của họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trên vỏ trước khi sử dụng. Nếu có bất kỳ thắc mắc nào, vui lòng liên hệ với Chengyuan để được phục vụ kỹ thuật. Tuy nhiên, trách nhiệm của người dùng là xác định nên sử dụng sản phẩm nào.
