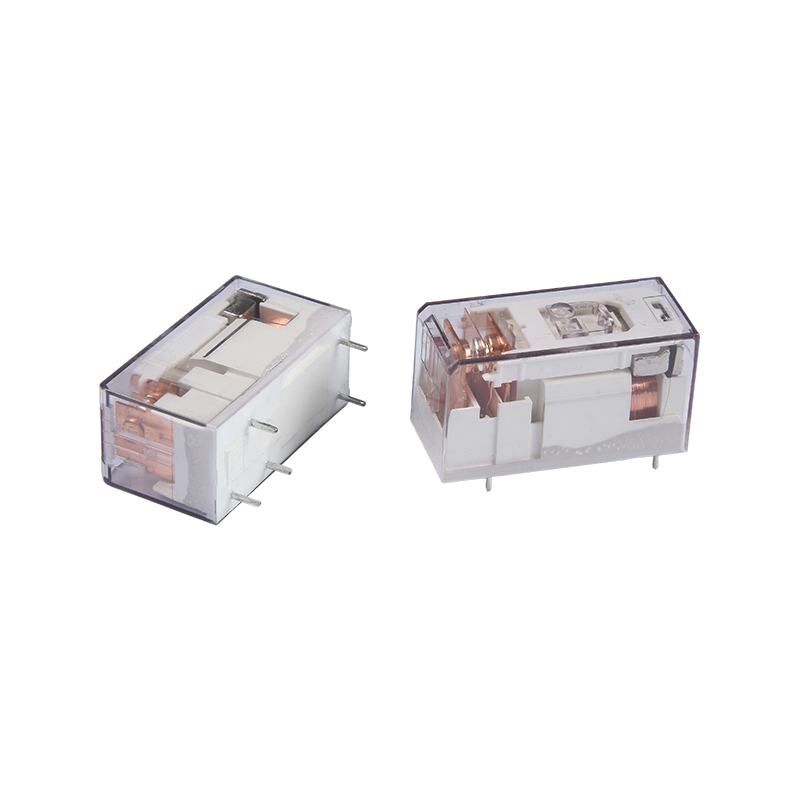

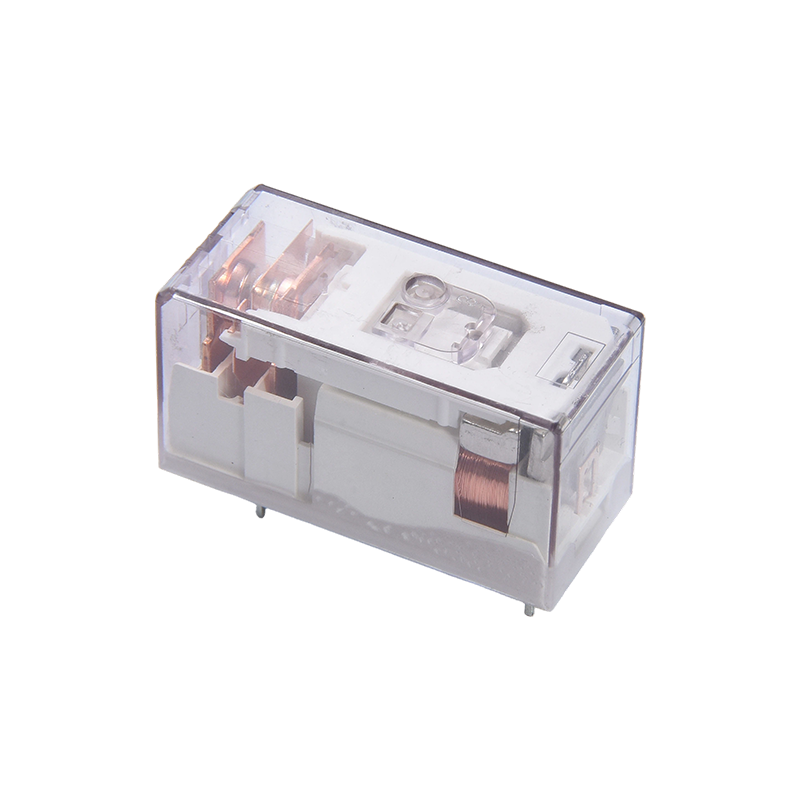

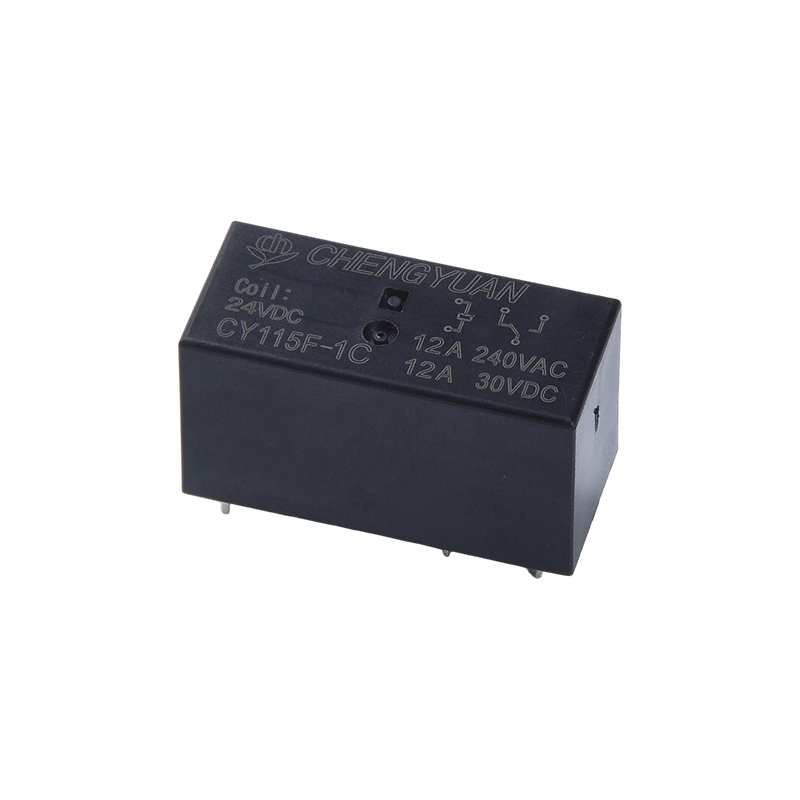

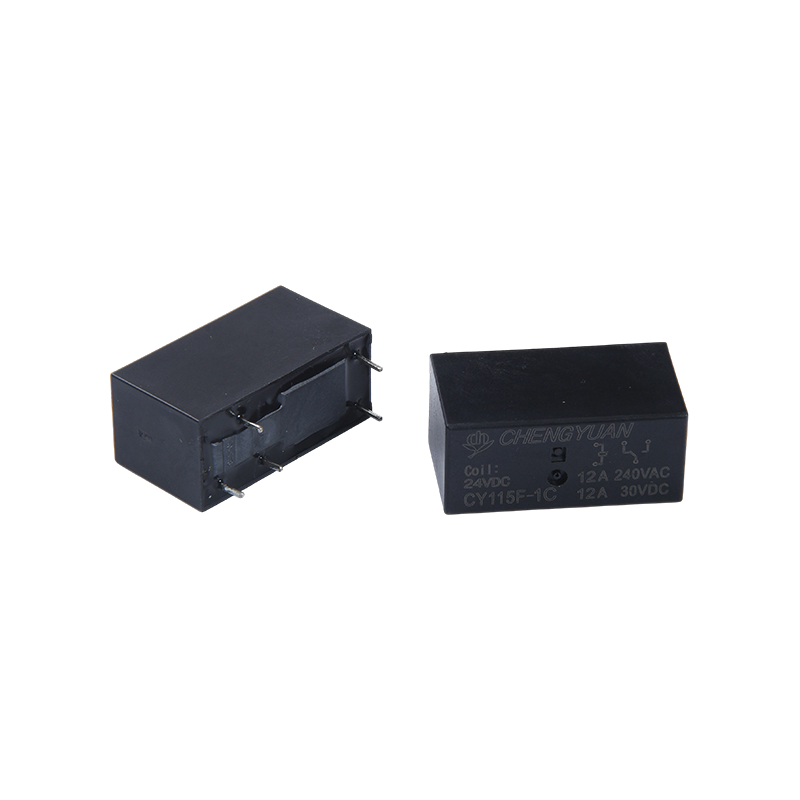

Ưu điểm sản phẩm:
Tải trọng cao, thiết kế nhỏ gọn: Đạt được chuyển đổi tiếp điểm 12A trong rơle PCB nhỏ, tiết kiệm không gian lắp đặt và phù hợp với bố cục bảng mật độ cao.
Khả năng tương thích điện áp cuộn dây rộng: Cuộn dây hỗ trợ dải điện áp rộng từ 3VDC đến 230VAC/VDC, tạo điều kiện tích hợp trực tiếp với các hệ thống có điện áp điều khiển khác nhau mà không cần chuyển đổi bổ sung.
Cách ly điện mạnh mẽ: Điện áp chịu được tiếp xúc với cuộn dây lên tới 5000V, ngăn chặn nhiễu hiệu quả và cải thiện độ an toàn và ổn định của hệ thống.
Các tính năng chính:
Công suất tiếp điểm: 12A@240VAC/30VDC, đáp ứng nhu cầu điều khiển nguồn điện của hầu hết các thiết bị gia dụng và thiết bị công nghiệp.
Biểu mẫu liên hệ: Có sẵn ở nhiều dạng liên hệ khác nhau (chẳng hạn như 1H, 1Z, v.v.), hỗ trợ các cấu hình mạch thường mở, thường đóng và chuyển đổi cho các ứng dụng linh hoạt.
Hiệu suất truyền động: Mức tiêu thụ điện năng cuộn dây điển hình là 0,4W, mức tiêu thụ năng lượng thấp và phản ứng nhạy.

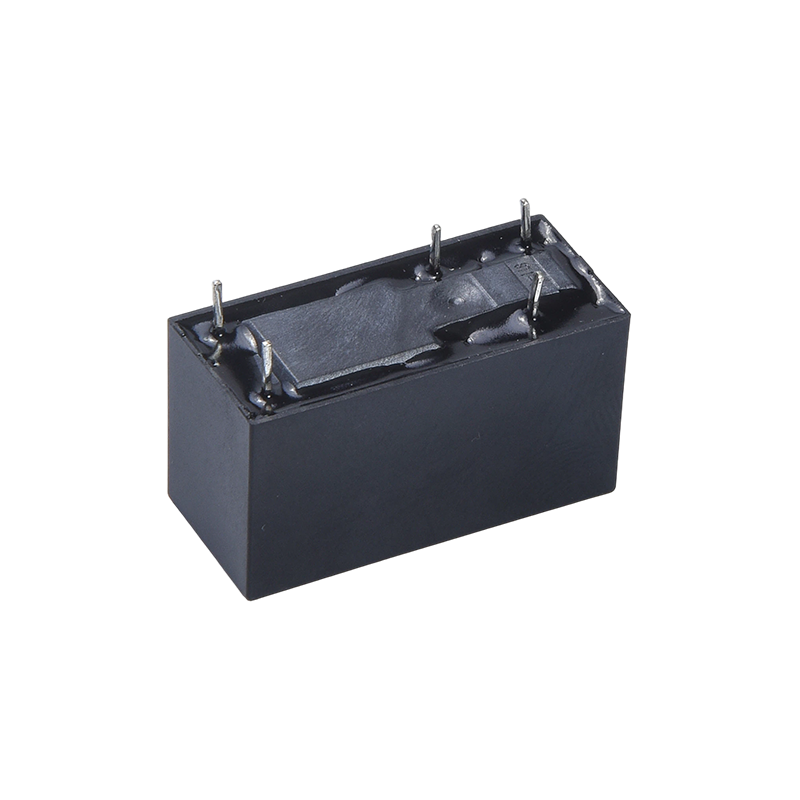

Thiết kế chốt: Chân PCB 5-PIN tiêu chuẩn để dễ dàng hàn và lắp đặt sản xuất tự động.
Ứng dụng chính:
Tự động hóa công nghiệp: Được sử dụng trong các mô-đun đầu ra PLC, bộ điều khiển động cơ, bộ điều khiển van điện từ và chuyển mạch nguồn thiết bị.
Điều khiển thông minh: Được tích hợp vào hệ thống nhà thông minh để điều khiển các phụ tải có công suất lớn như điều hòa, hệ thống sưởi dưới sàn, hệ thống chiếu sáng, rèm điện.
Quản lý năng lượng: Được áp dụng trong nguồn cung cấp điện liên tục của UPS, bộ biến tần năng lượng mặt trời, hệ thống lưu trữ năng lượng và các thiết bị năng lượng mới khác để điều khiển chuyển mạch.
Cách ly thiết bị: Cung cấp cách ly điện giữa đầu điều khiển và đầu tải, bảo vệ các mạch điều khiển điện áp thấp.
Dữ liệu liên hệ
| loại | CYF115F |
| Tài liệu liên hệ | Hợp kim bạc |
| Điện trở tiếp xúc | Tối đa 100mΩ(ở 1A 6VDC) |
| Tải định mức (Tải điện trở) | 12A 250VAC |
| Tối đa. chuyển mạch hiện tại | 12A |
| Tối đa. điện áp chuyển mạch | 277VAC |
| Tối đa. chuyển đổi năng lượng | 3342VA |
| Tối thiểu. tải chuyển mạch | 6V 1A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 15 mili giây (Không có điốt) |
| Thời gian phát hành | Tối đa 5 mili giây ( Không có đi-ốt) |
| Điện trở cách nhiệt | Tối thiểu. 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 1000VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm: 5000VAC, 50/60Hz trong 1 phút |
| Khả năng chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Khả năng chống sốc | chức năng | Tối thiểu 10G |
| Phá hoại | 100G Tối thiểu |
| sức bền | Độ bền cơ học （10800ops./h) | 10000000 op.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC ~ 85oC (không ngưng tụ) |
| cân nặng | Xấp xỉ. 13,5g |
| Dữ liệu cuộn dây (ở 20oC) |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 5 | 80.00 | 62.5 | Khoảng 0,4W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép lên cuộn dây quá 10 phút để tránh cuộn dây thd quá nóng.

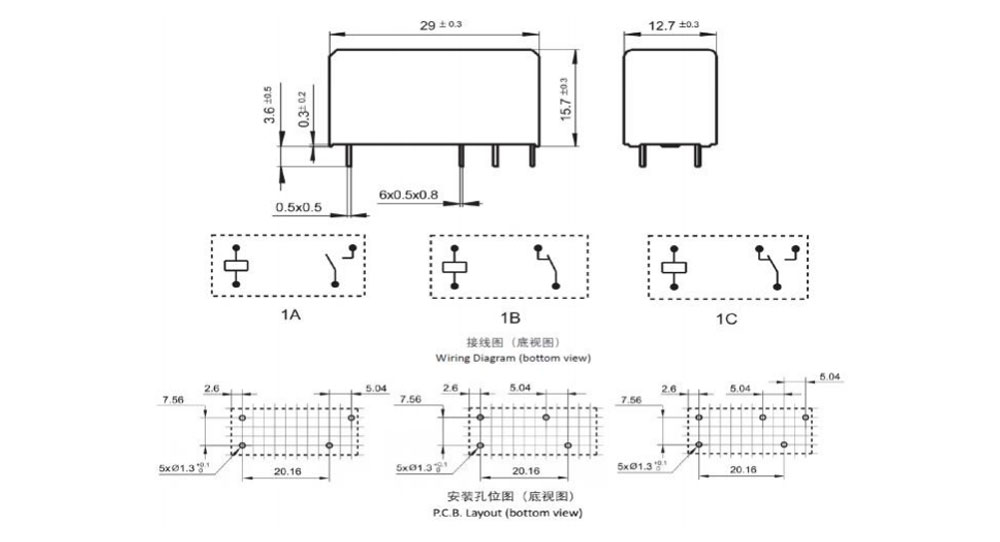

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị: mm)

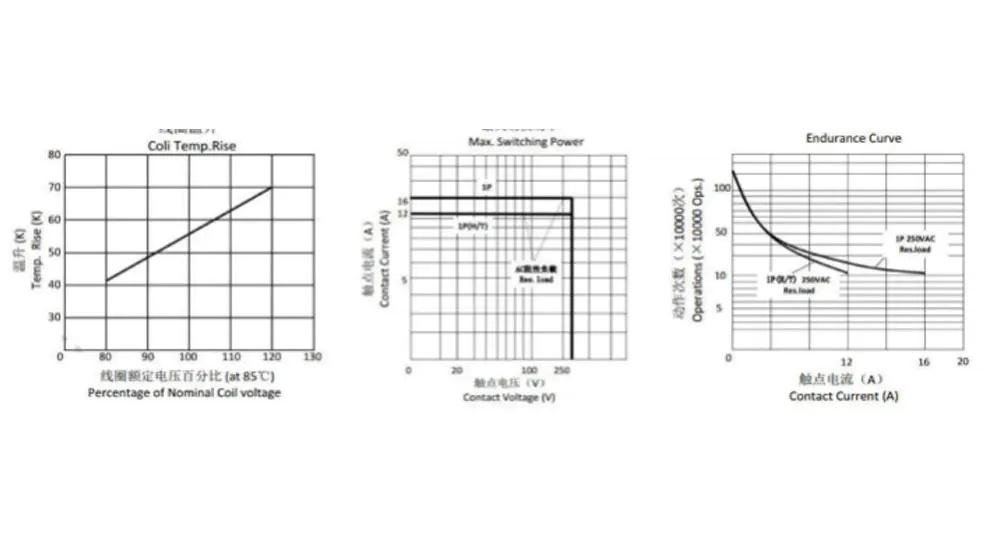

Đường cong đặc trưng
Thông tin đặt hàng
CY115F - 1 - C - 12VDC - B - D - T - XX
13
1: Loại: CY115F
2: Số cực: 1-1Pole
3: Thỏa thuận liên hệ: A-Form A ; B-Mẫu B ; C-Mẫu C
4: Điện áp danh định: 5,6,9,12,18,24,48VDC
5: Màu vỏ: B-Đen
6: Công suất cuộn dây: D-0,4W
7: Cấu trúc bảo vệ: Chống S-Flux,
SH-Loại kín có thể giặt được
8: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơle chống từ thông không thể sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch bằng nước hoặc xử lý bề mặt sau khi rơle chống từ thông được lắp ráp trên PCB.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng nên ở đúng vị trí để lựa chọn
sản phẩm phù hợp cho ứng dụng riêng của họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trên vỏ trước khi sử dụng. Nếu có bất kỳ thắc mắc nào, vui lòng liên hệ với Chengyuan để được phục vụ kỹ thuật. Tuy nhiên, trách nhiệm của người dùng là xác định nên sử dụng sản phẩm nào.
