Tính năng sản phẩm:
Công suất chuyển mạch tiếp điểm cao: Ngoài tải 20A tiêu chuẩn, các tiếp điểm hỗ trợ chuyển mạch lên đến 35 amps, có khả năng xử lý dòng điện tăng vọt tức thời khi khởi động ô tô hoặc từ các phụ kiện công suất cao.
Tiêu thụ điện năng cực thấp: Tiêu thụ điện năng cuộn dây chỉ 0,6W/0,8W, giúp giảm gánh nặng cho ắc quy xe và phù hợp với xu hướng tiêu thụ năng lượng thấp của ngành công nghiệp ô tô.
Độ bền cơ học tuyệt vời: Có khả năng chống sốc và rung cao, đảm bảo kết nối điện ổn định ngay cả trong điều kiện lái xe gập ghềnh và rung động động cơ.
Dải điện áp cuộn dây rộng: Có nhiều thông số kỹ thuật khác nhau từ 3VDC đến 48VDC, thích ứng với các loại điện áp mạch ô tô khác nhau.
Thiết kế nhỏ gọn: Cấu trúc được tối ưu hóa và kích thước nhỏ tạo điều kiện cho việc lắp đặt dày đặc trong các hộp điều khiển điện ô tô chật hẹp.

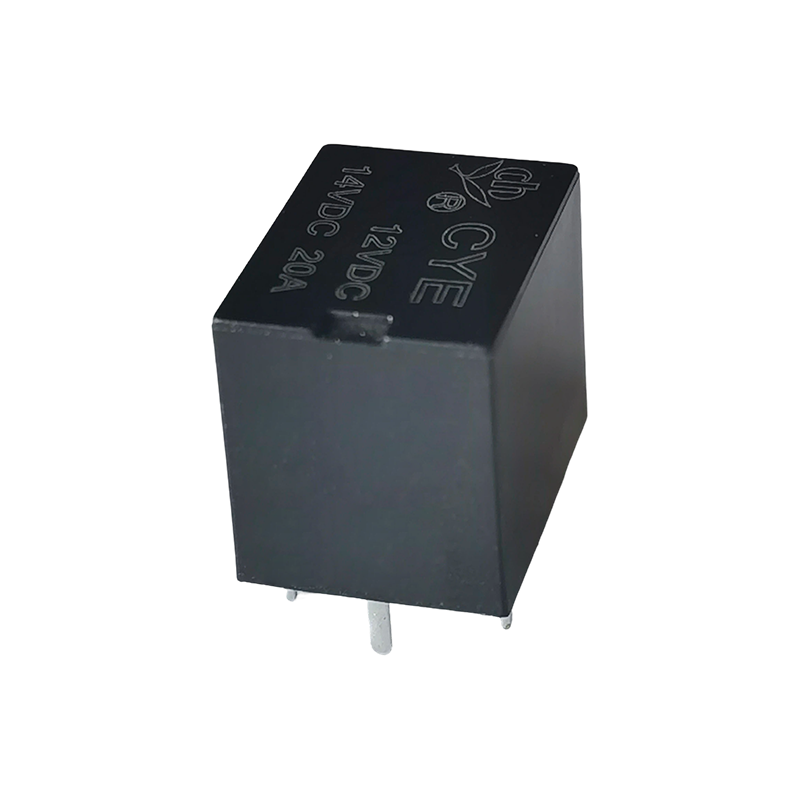

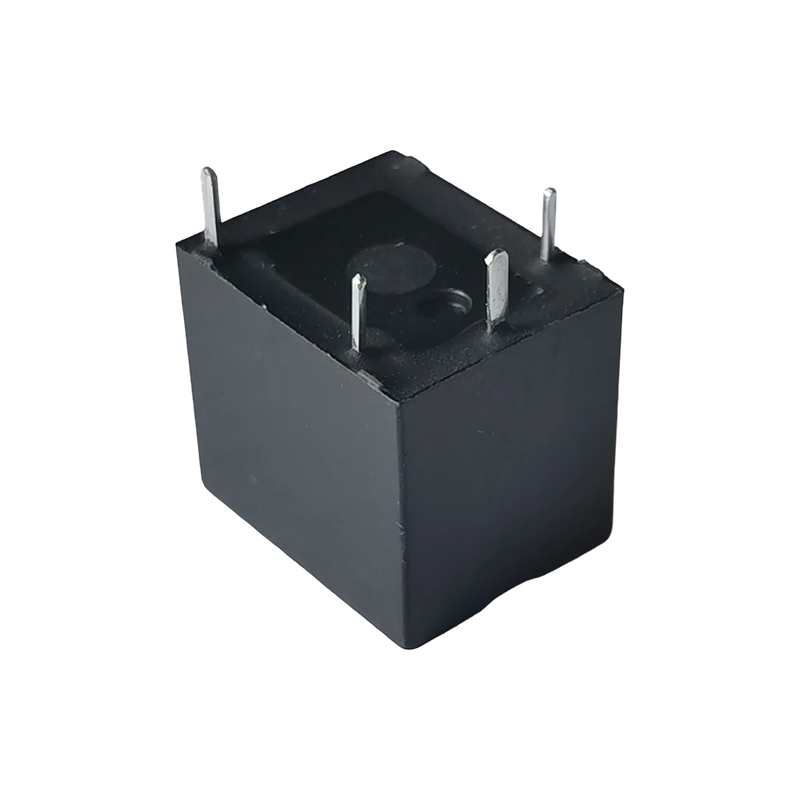

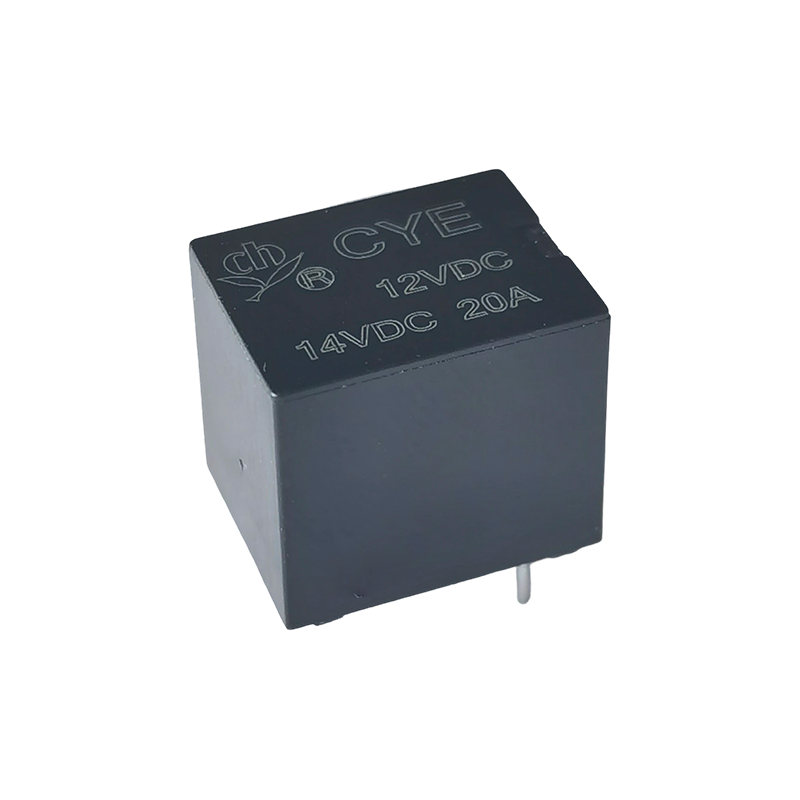

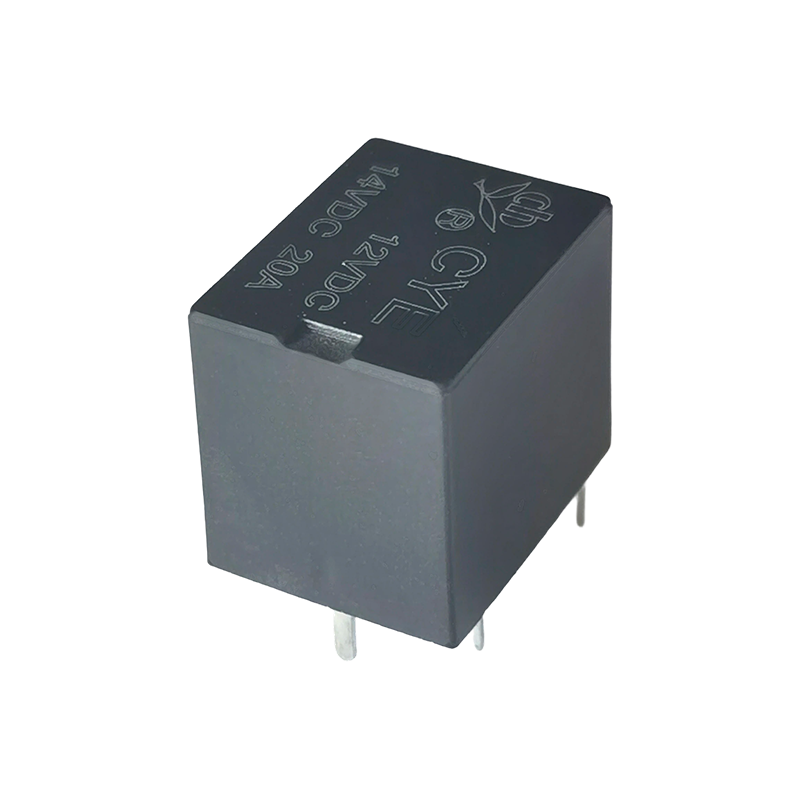

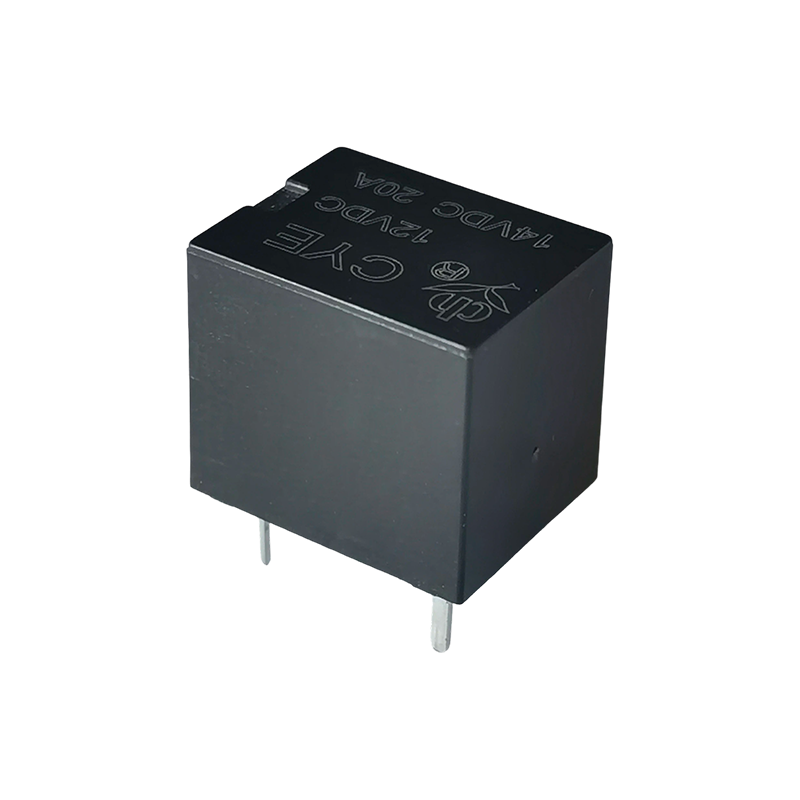

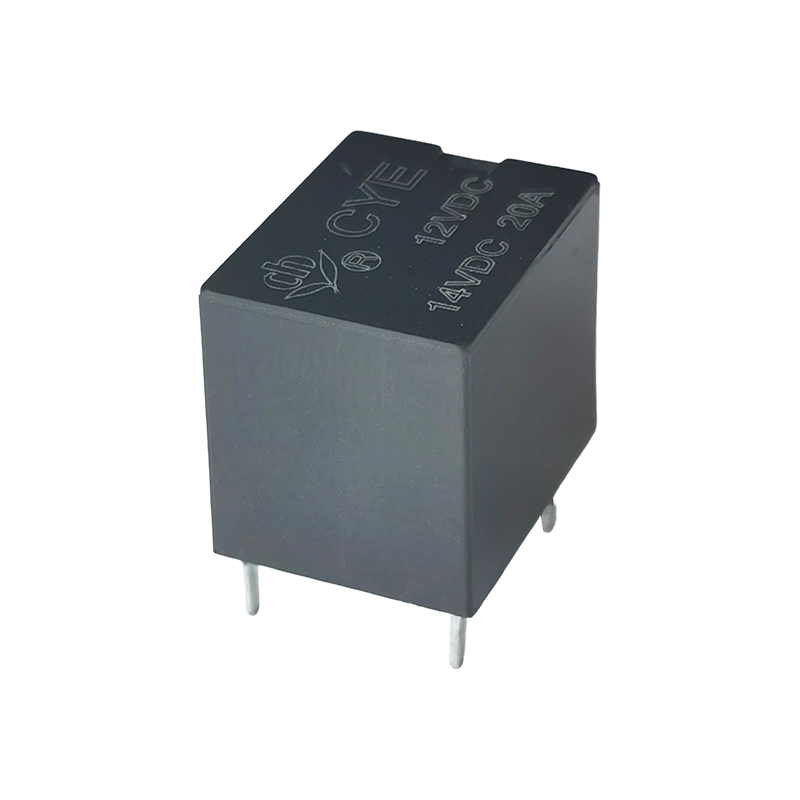

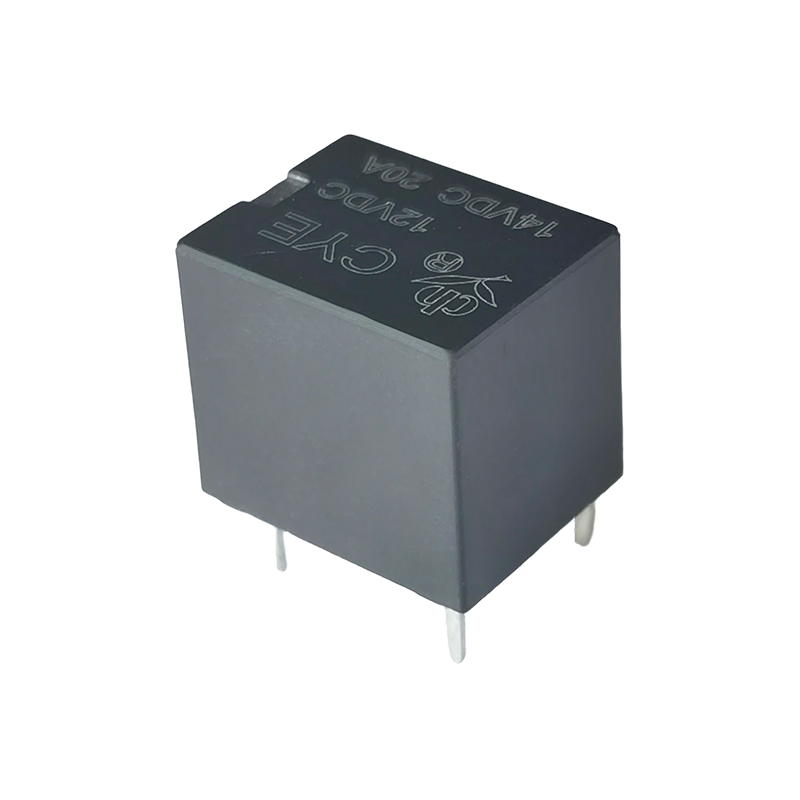

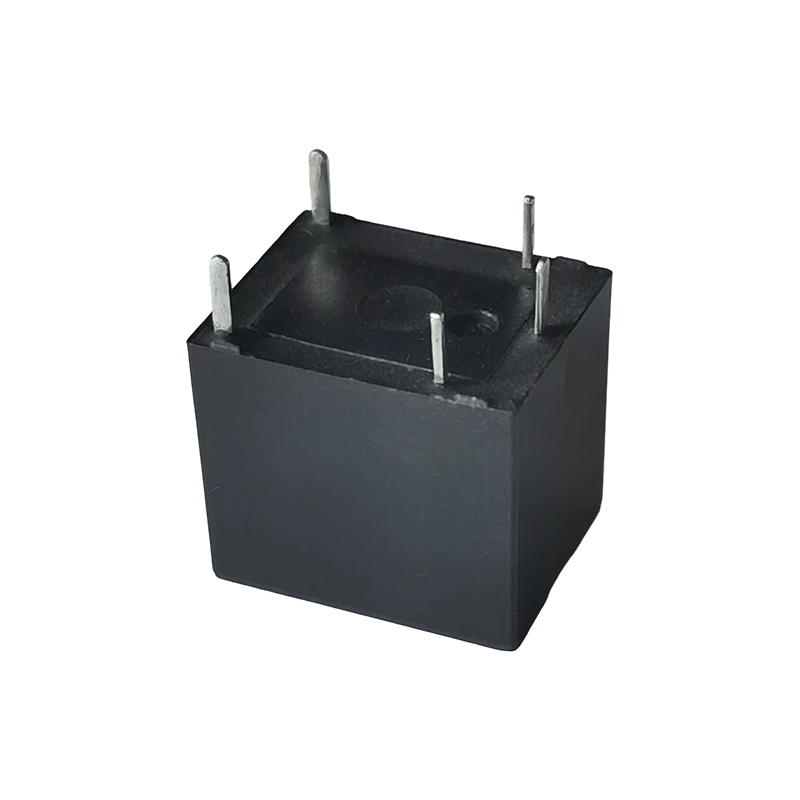

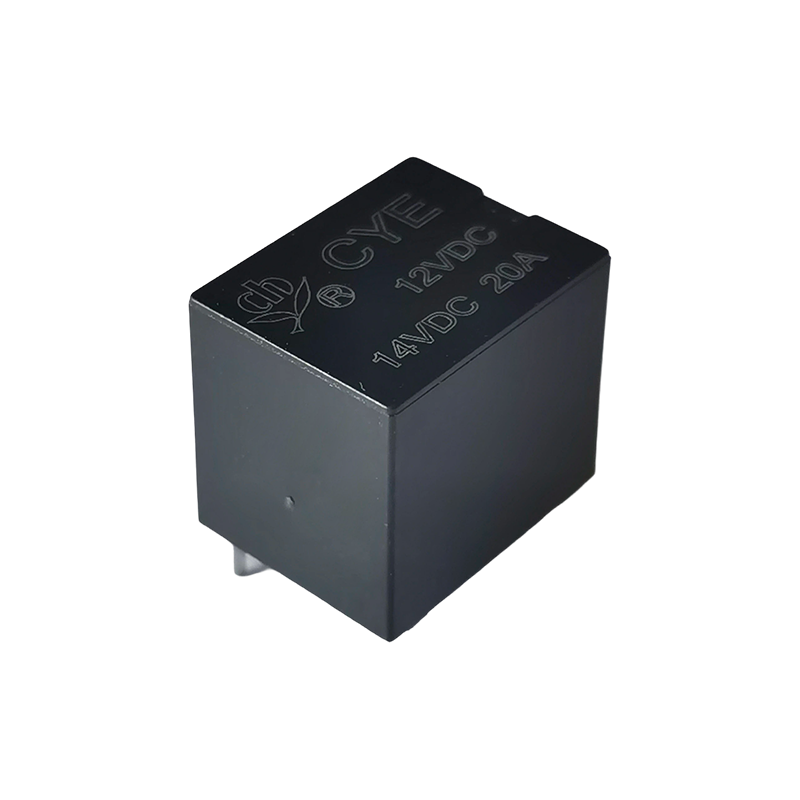

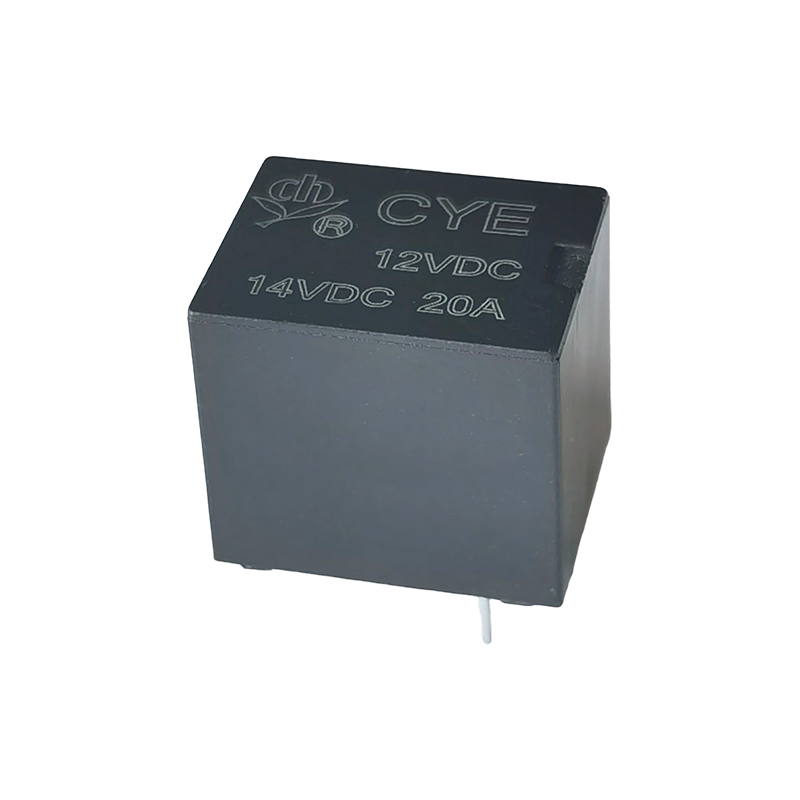

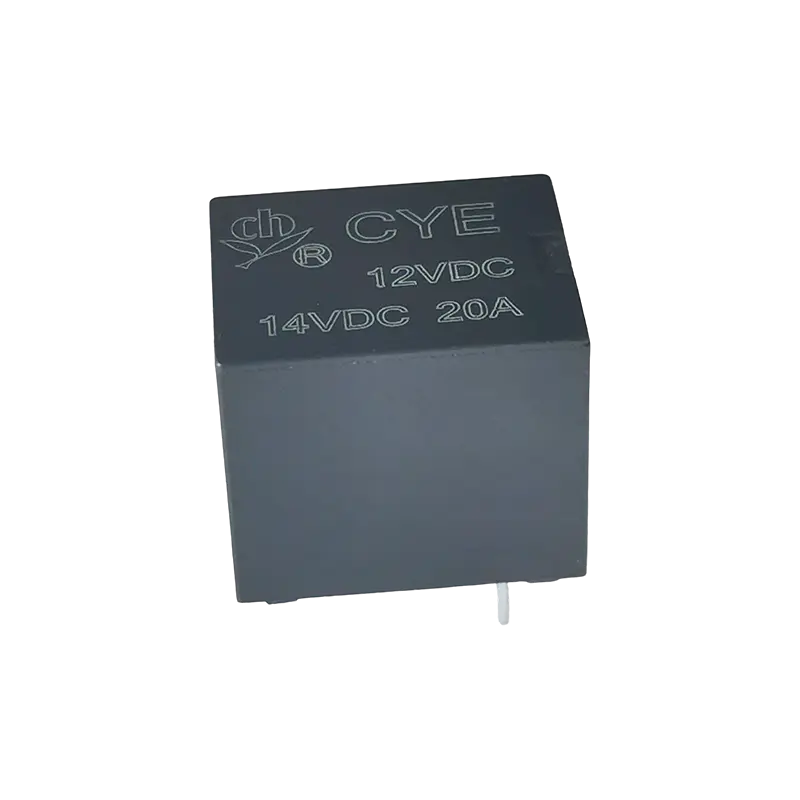

Rơle CYE (T78) là rơle điện từ công suất cao cực nhỏ với nhiều ứng dụng.
Công dụng chính của nó bao gồm:
Lĩnh vực ô tô: Thường được sử dụng trong điều khiển động cơ khóa cửa ô tô, hệ thống báo động chống trộm ô tô, chuyển mạch tín hiệu và kiểm soát tải trong thiết bị điện tử ô tô.
Thiết bị gia dụng và thiết bị văn phòng: Thích hợp để quản lý nguồn điện hoặc truyền tín hiệu trong các thiết bị gia dụng (như điều hòa, máy giặt) và thiết bị tự động hóa văn phòng.
Hệ thống An ninh và Báo động: Là thành phần cốt lõi của hệ thống báo động chống trộm tự động, nó điều khiển việc chuyển mạch.
Điều khiển và tự động hóa công nghiệp: Được sử dụng trong các hệ thống, thiết bị và thiết bị liên lạc tự động hóa công nghiệp để điều khiển tải công suất cao với tín hiệu điện áp thấp.
Điện tử tiêu dùng và các công nghệ mới nổi: Ứng dụng mở rộng trong nhà thông minh, thiết bị IoT, thiết bị năng lượng mới và điện tử y tế.
Dữ liệu liên hệ
| loại | CYE |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 6VDC) |
| Tải định mức (Tải điện trở) | 20A 14VDC |
| Tối đa. chuyển đổi dòng điện | 35A |
| Tối đa. điện áp chuyển mạch | 30VDC |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 10 mili giây (Không có điốt) |
| Thời gian phát hành | Tối đa 5 mili giây (Không có điốt) |
| Điện trở cách nhiệt | Tối thiểu. 100MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở:500VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm : 500VAC , 50/60Hz trong 1 phút |
| Khả năng chống rung | chức năng | 10-500Hz, KHÔNG-10G |
| 10-500Hz, NC-5G |
| Khả năng chống sốc | chức năng | 20g cho NO/11 mili giây. 5g cho NC/11 mili giây. |
| Phá hoại | 100G Tối thiểu |
| sức bền | Độ bền cơ học （10800ops./h) | 10000000 10000000 op.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC~ 125oC( không ngưng tụ) |
| cân nặng | Khoảng 6g |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 6 | 100 | 60 | Khoảng 0,6W | 60% trên danh nghĩa điện áp | 10% danh nghĩa điện áp | 130% điện áp danh định |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Khoảng 0,8W | 57,5% trên danh nghĩa điện áp |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây trong hơn 10 phút để tránh quá nóng của cuộn dây thd.

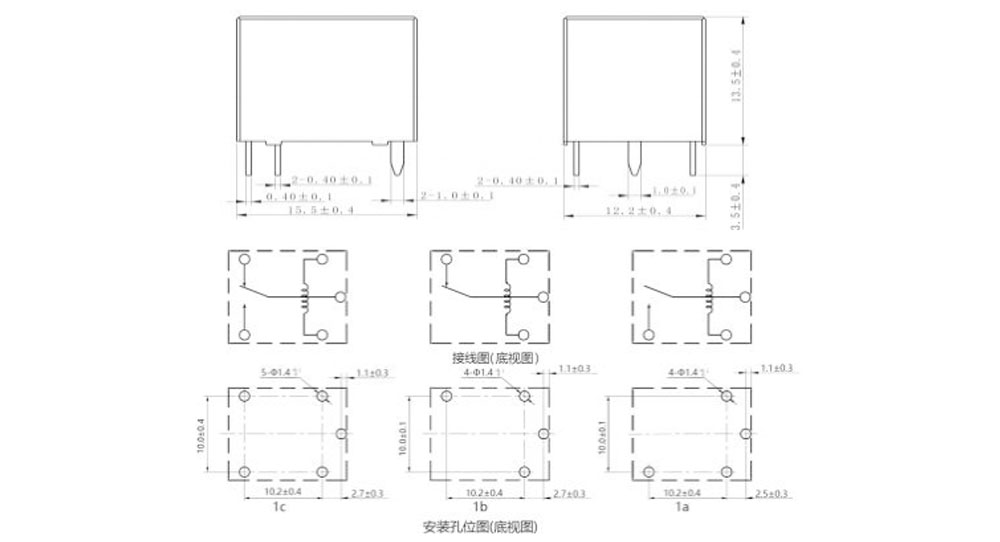

Kích thước phác thảo, Sơ đồ đi dây, bố cục PCB (Đơn vị:mm)

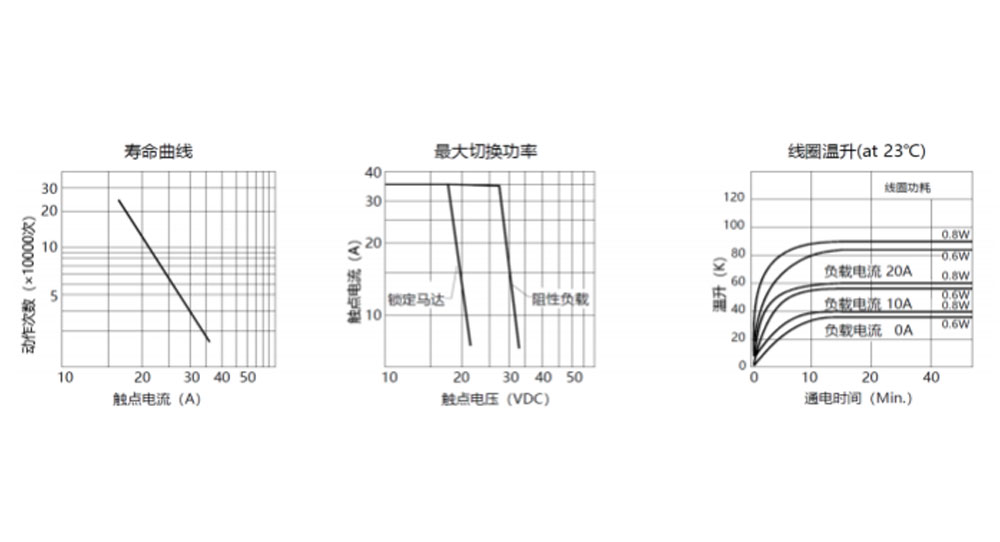

Đường cong đặc trưng
Thông tin đặt hàng
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Loại：CYE
2: Số lượng Cực: 1-1Cực
3: Sắp xếp liên hệ: A-Form A ; Mẫu B B ; C-Biểu mẫu C
4: Điện áp danh định: 6,9,12,24VDC
5: Màu Vỏ: B-Đen
6: Cuộn dây Công suất: D-0,8W L-0,6W
7: Cấu trúc bảo vệ: Được chứng minh bằng S-Flux,
SH- Loại kín có thể giặt được
8: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơle chống từ thông không thể sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch bằng nước hoặc xử lý bề mặt sau khi rơle chống từ thông được lắp ráp trên PCB.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng nên ở đúng vị trí để lựa chọn
Sản phẩm phù hợp cho ứng dụng riêng của họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trên vỏ trước khi sử dụng. Nếu có bất kỳ thắc mắc nào, vui lòng liên hệ với Chengyuan để được phục vụ kỹ thuật. Tuy nhiên, trách nhiệm của người dùng là xác định nên sử dụng sản phẩm nào.
