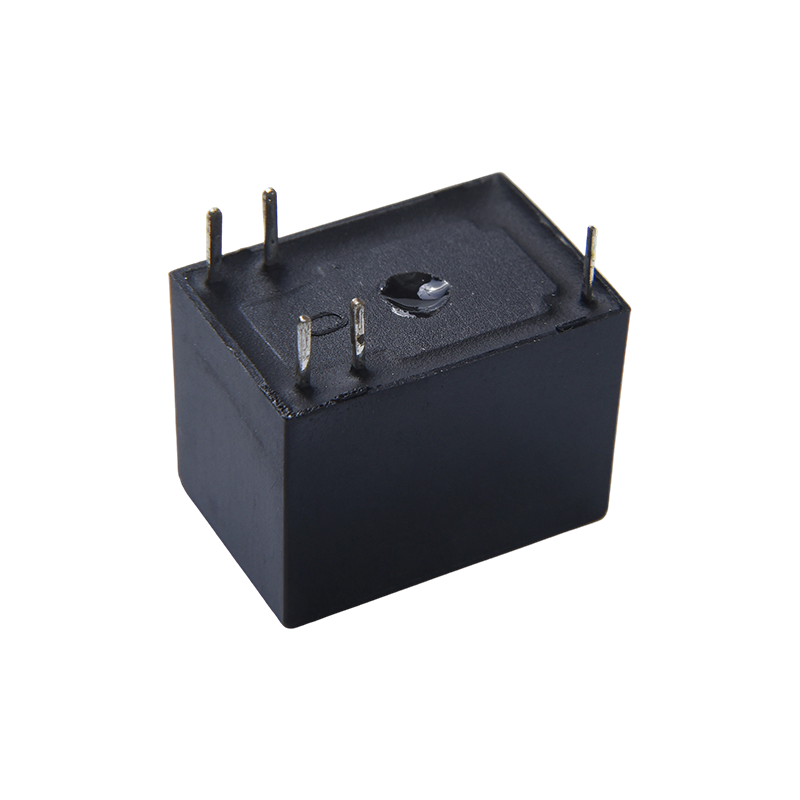

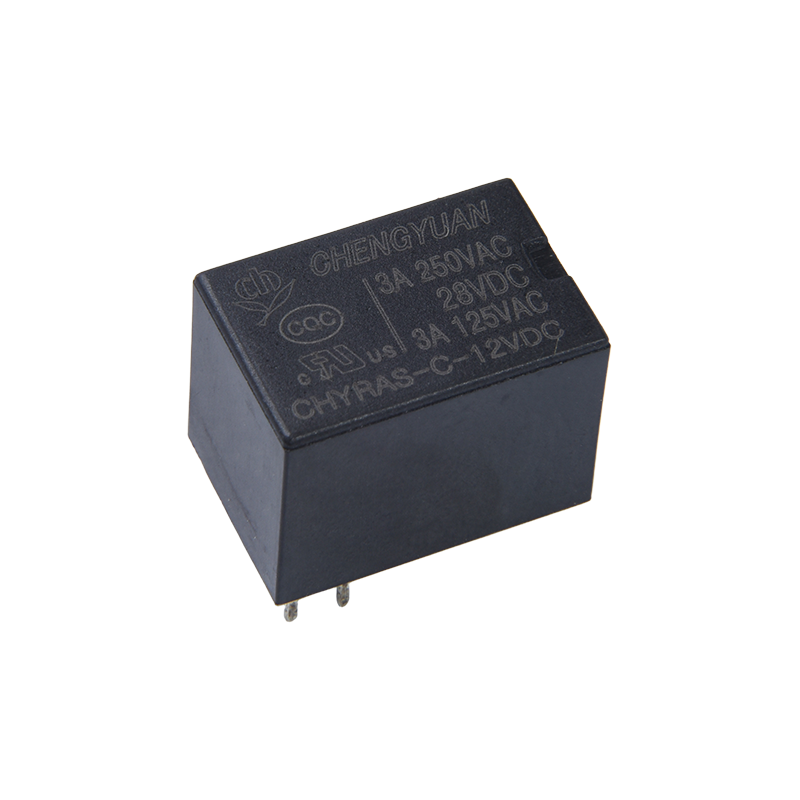

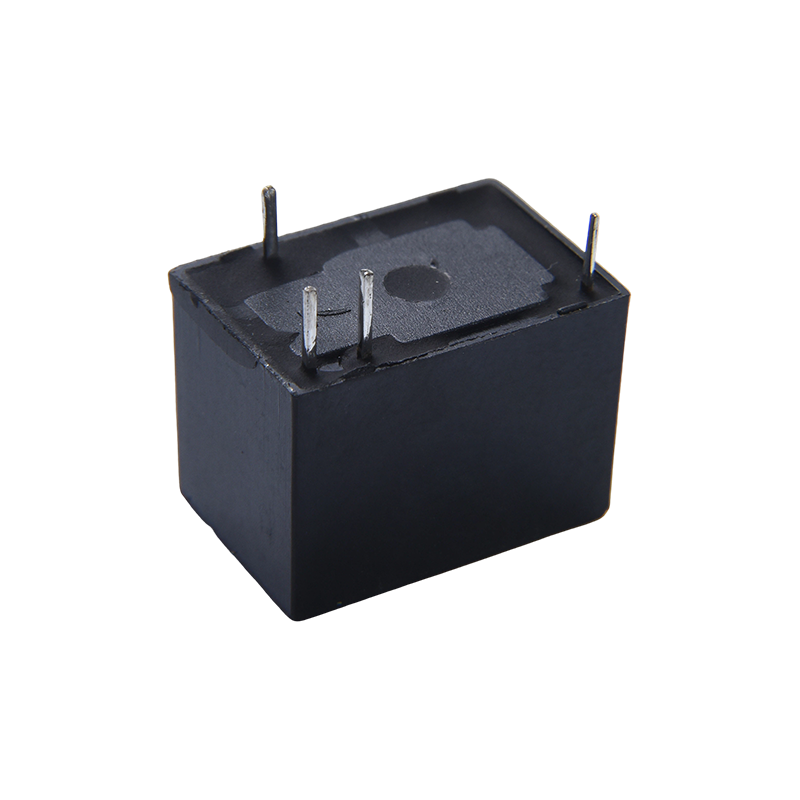

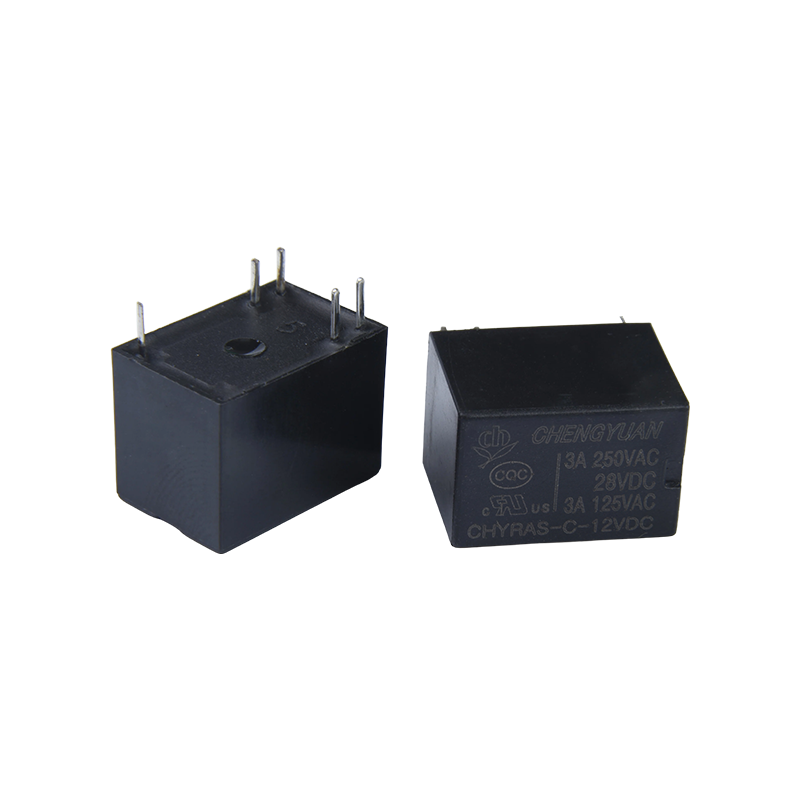

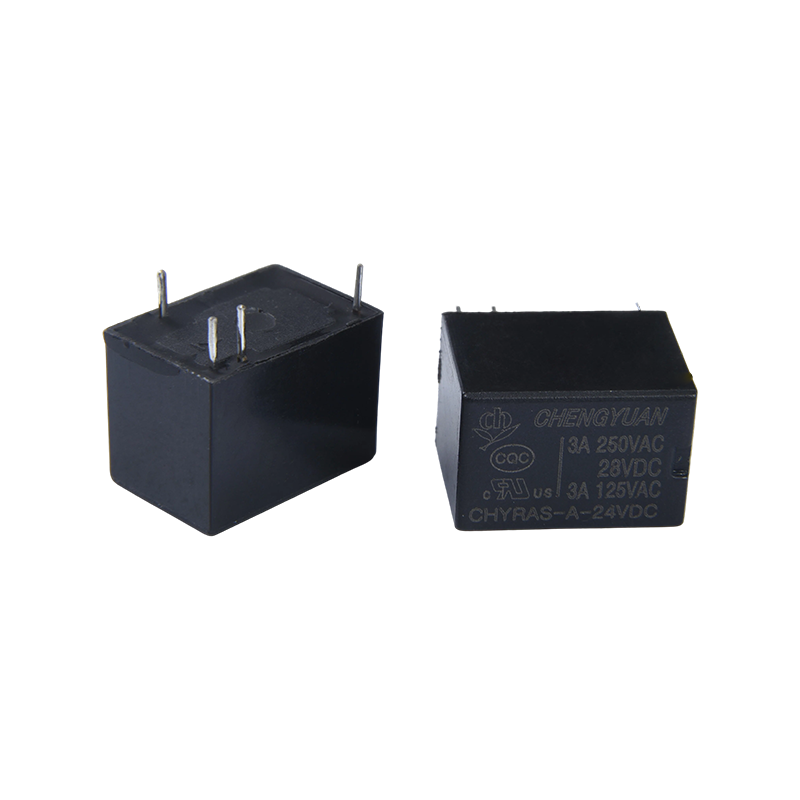

I. Ưu điểm cốt lõi
1. Đáp ứng độ nhạy cao: Cuộn dây có độ nhạy cao 200mW cho phép phản hồi nhanh với các tín hiệu điều khiển yếu, nâng cao độ chính xác của việc điều khiển tín hiệu.
2. Khả năng thích ứng với môi trường mạnh mẽ: Cấu trúc kín chống bụi, độ ẩm và các yếu tố môi trường khác một cách hiệu quả, kéo dài tuổi thọ sử dụng.
3. Tiêu thụ điện năng thấp: Thiết kế công suất thấp 0,2W phù hợp với các thiết bị chạy bằng pin hoặc năng lượng thấp, giúp giảm mức tiêu thụ năng lượng chung của sản phẩm cuối cùng.
4. Tính linh hoạt rộng: Khả năng tương thích điện áp rộng, bao bì PCB tiêu chuẩn và khả năng thích ứng trong nhiều tình huống bao gồm nhiều lĩnh vực khác nhau như truyền thông, bảo mật, thiết bị văn phòng và thiết bị gia dụng, tăng khả năng tái sử dụng sản phẩm.
II. Cấu trúc sản phẩm và tính năng lắp đặt
1. Thiết kế bao bì và chốt: Sử dụng gói PCB 5PIN với bố cục chốt được tiêu chuẩn hóa, tạo điều kiện thuận lợi cho việc hàn và lắp ráp hàng loạt tự động, đồng thời phù hợp với các thiết kế bo mạch PCB mật độ cao.
2. Kích thước siêu nhỏ: Kích thước nhỏ gọn đáp ứng nhu cầu lắp đặt bên trong nhỏ gọn, tiết kiệm không gian bảng PCB và góp phần thu nhỏ sản phẩm cuối cùng;
3. Cấu trúc kín: Thiết kế kín ngăn chặn bụi, hơi ẩm và các vật lạ xâm nhập một cách hiệu quả, cải thiện tuổi thọ sử dụng của nó trong môi trường phức tạp. III. Chức năng cốt lõi và kịch bản áp dụng
1. Chức năng cốt lõi: Cung cấp chức năng cách ly tín hiệu, điều khiển tín hiệu và bảo vệ mạch, cách ly mạch điều khiển khỏi mạch tải và bảo vệ các bộ phận điều khiển lõi;
2. Thiết bị liên lạc: Thích hợp để chuyển mạch tín hiệu và điều khiển mạch trong các thiết bị liên lạc như công tắc, đảm bảo sự ổn định của việc truyền tín hiệu.
3. Thiết bị an ninh và an toàn: Có thể được sử dụng làm bộ điều khiển cho hệ thống kiểm soát truy cập an ninh và thiết bị giám sát, cho phép phát hiện và kiểm soát trạng thái công tắc khóa từ cửa và điều khiển truyền tín hiệu cảnh báo an ninh.
4. Thiết bị văn phòng: Thích hợp để điều khiển tín hiệu nội bộ trong các thiết bị văn phòng như máy in và máy photocopy, nâng cao độ chính xác khi vận hành thiết bị.
5. Thiết bị gia dụng: Được sử dụng để điều khiển tín hiệu phụ trợ trong các thiết bị gia dụng nhỏ, chẳng hạn như chuyển mạch và bảo vệ mạch bên trong, phù hợp với yêu cầu thiết kế công suất thấp của thiết bị gia dụng;
6. Tự động hóa công nghiệp: Áp dụng cho các liên kết điều khiển tín hiệu nhỏ trong thiết bị tự động hóa công nghiệp, cho phép phối hợp vận hành và điều khiển các mô-đun khác nhau của thiết bị.
Dữ liệu liên hệ
| loại | CHHYRAS |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 16VDC) |
| Tải định mức (Tải điện trở) | 3A/12V0AC |
| Tối đa. chuyển đổi dòng điện | 3A |
| Tối đa. điện áp chuyển mạch | 125VAC |
| Tối đa. chuyển đổi nguồn điện | 360VA |
| Tối thiểu. chuyển đổi tải | 6V 1A |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 10 mili giây |
| Thời gian phát hành | Tối đa 4 mili giây |
| Điện trở cách nhiệt | Tối thiểu 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở:500VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm : 750VAC, 50/60Hz trong 1 phút |
| Khả năng chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi là 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi là 1,5 mm |
| Khả năng chống sốc | chức năng | 10G phút |
| Phá hoại | 10G phút |
| sức bền | Độ bền cơ học （10800ops./h) | 10000000 op.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC~ 85oC( không ngưng tụ) |
| cân nặng | Xấp xỉ. 3,7g |
| Dữ liệu cuộn dây (ở 20oC) |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 3 | 150 | 20 | Khoảng 0,45W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh định |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Khoảng 0,36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Khoảng 0,2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây trong hơn 10 phút để tránh quá nóng của cuộn dây.

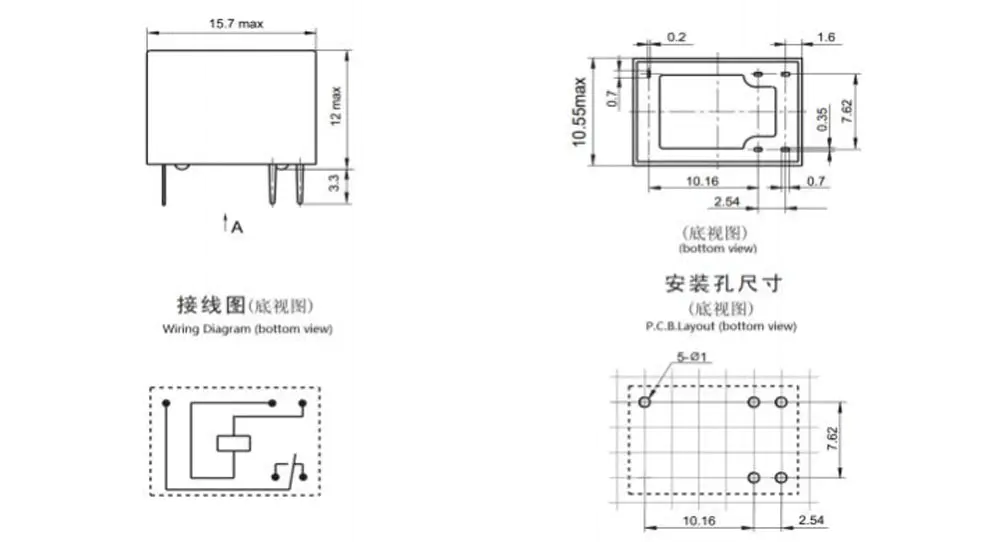

Kích thước phác thảo, Sơ đồ đi dây, bố cục PCB (Đơn vị: mm)

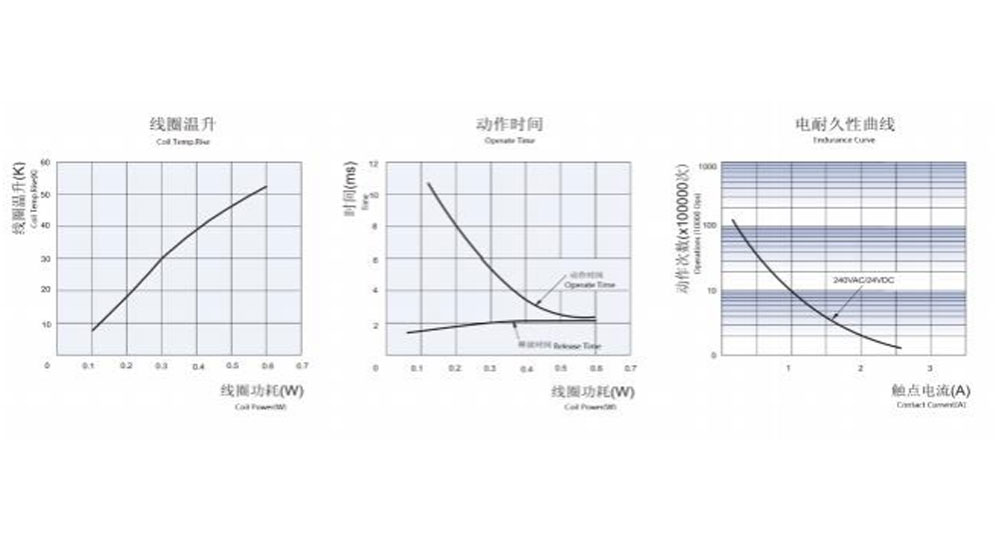

Đường cong đặc trưng
Thông tin đặt hàng
CHYRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：Loại：CHYRAS
2: Sắp xếp liên hệ: C Fom C ; H Từ A ; B Từ B
3: Điện áp danh định: 3,5,6,9,12,24VDC
4: Màu Vỏ: H-Đen; L-Xanh, Y -Vàng
5: Công suất cuộn dây: D-0,36W L-0,2W
6: Cấu trúc bảo vệ: Chống chịu S-Flux,
SH- Loại kín có thể giặt được
7: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơle chống từ thông không thể sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch bằng nước hoặc xử lý bề mặt sau khi rơle chống từ thông được lắp ráp trên PCB.
Một hậu tố đặc biệt tùy chỉnh sẽ có sẵn sau khi được đánh giá bởi CHENGYUAN.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng nên ở đúng vị trí để lựa chọn
Sản phẩm phù hợp cho ứng dụng riêng của họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trên vỏ trước khi sử dụng. Nếu có bất kỳ thắc mắc nào, vui lòng liên hệ với Chengyuan để được phục vụ kỹ thuật. Tuy nhiên, trách nhiệm của người dùng là xác định nên sử dụng sản phẩm nào.
