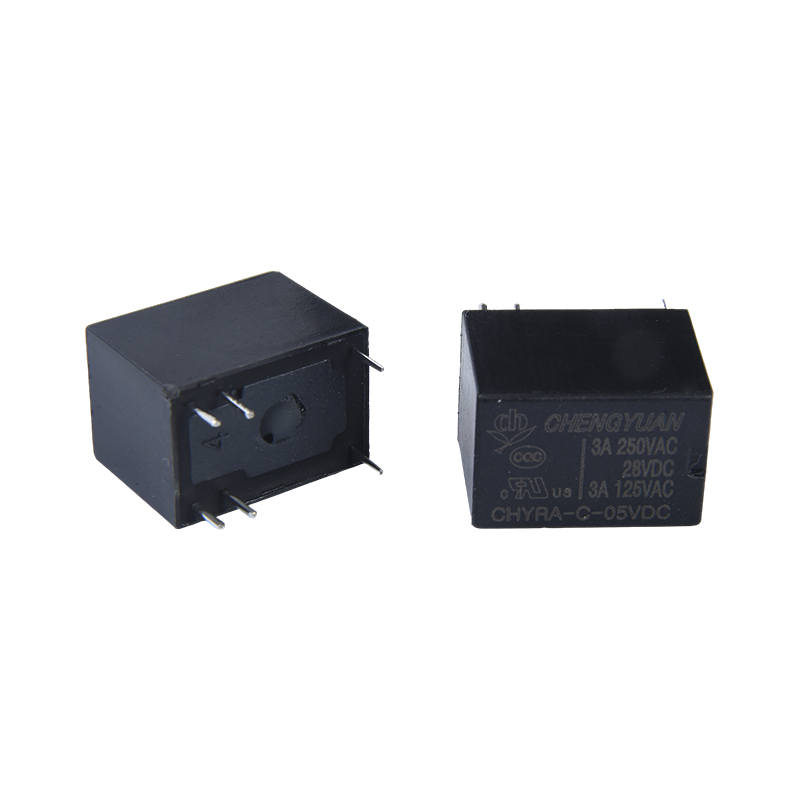

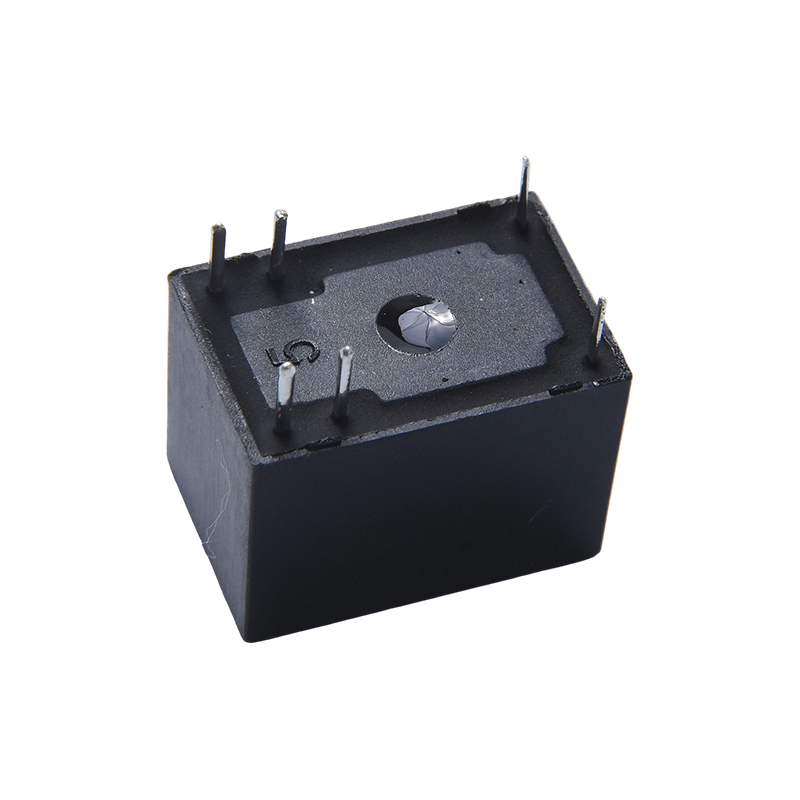

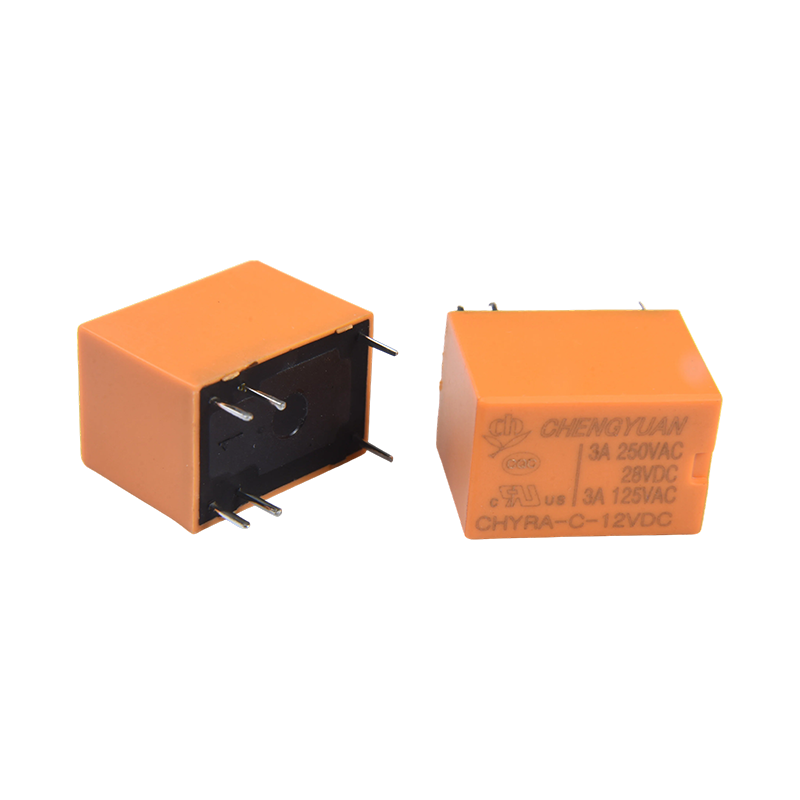

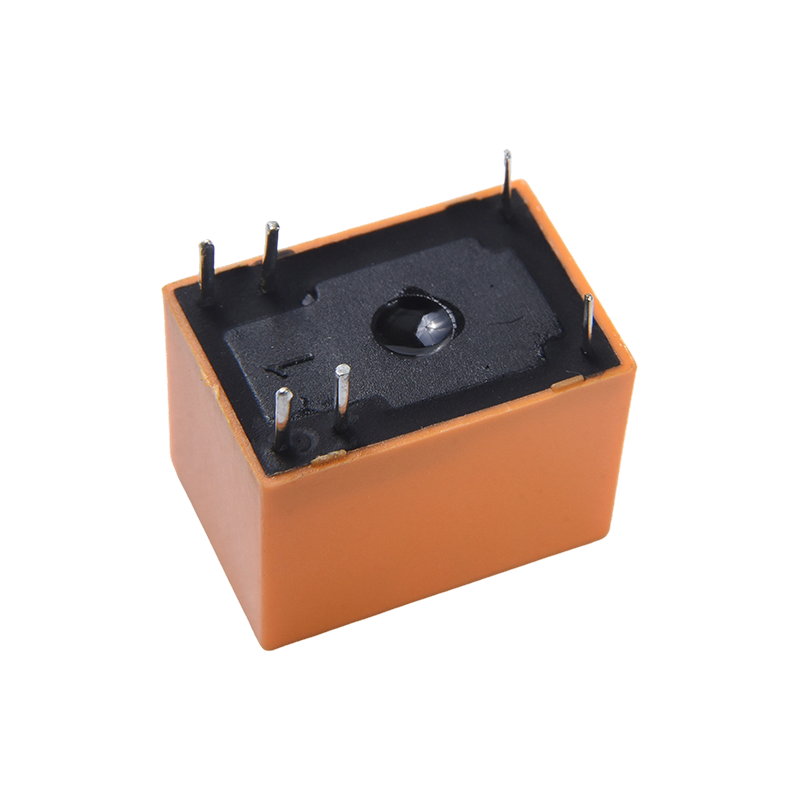

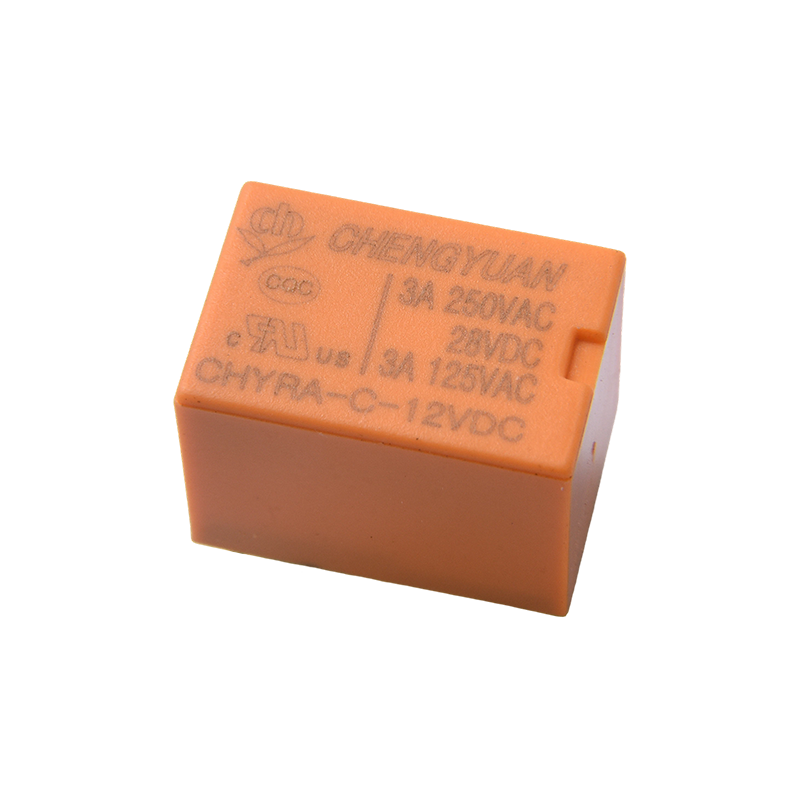

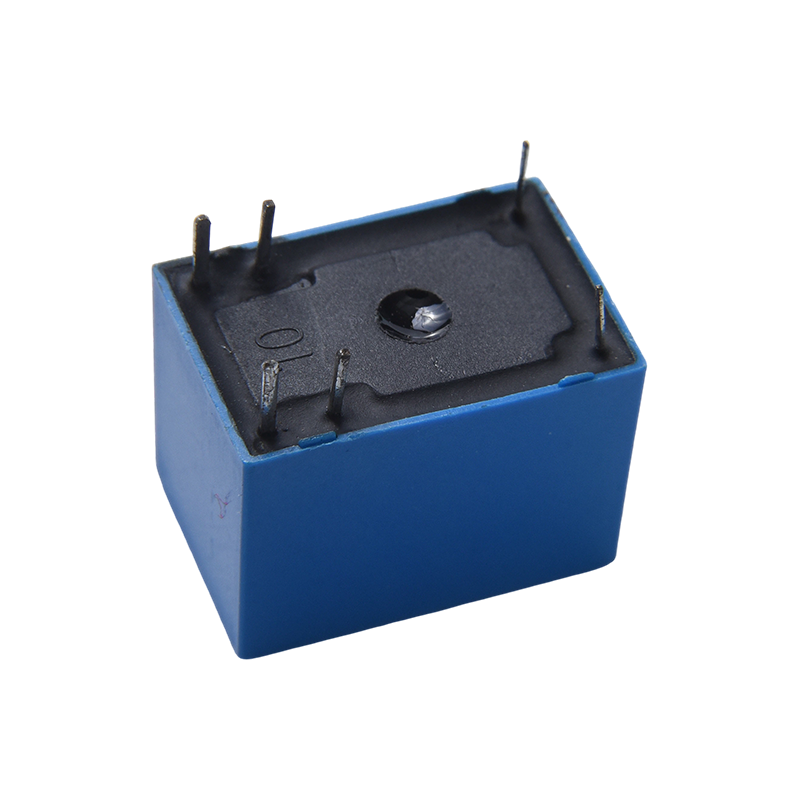

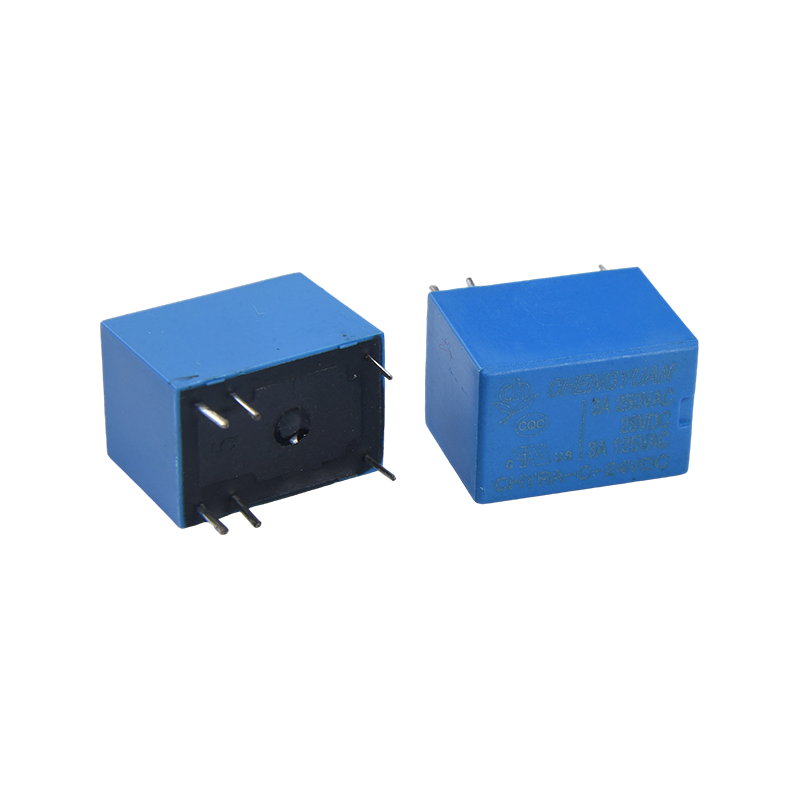

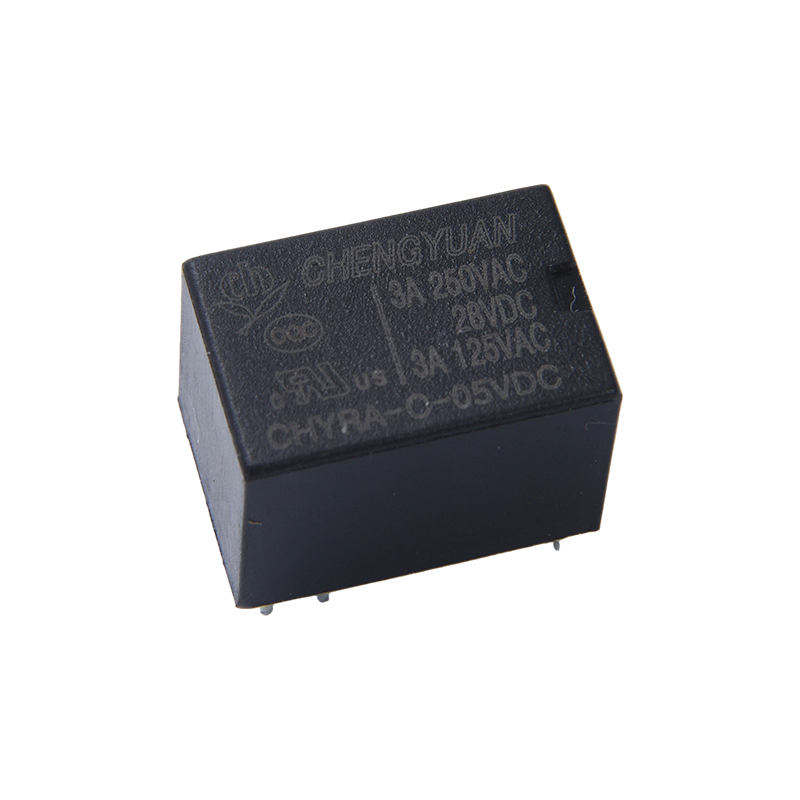

Tính năng sản phẩm:
Công suất chuyển mạch tiếp điểm cao: Ngoài tải 3A tiêu chuẩn, các tiếp điểm hỗ trợ chuyển mạch lên đến 16 amps, có khả năng xử lý nhu cầu dòng điện cao tức thời trong mạch.
Tiêu thụ điện năng cực thấp: Công suất tiêu thụ của cuộn dây chỉ 0,2W, giúp giảm đáng kể mức tiêu thụ năng lượng của hệ thống, phù hợp với các thiết bị chạy bằng pin hoặc năng lượng thấp.
Độ bền điện môi cao: Độ bền điện môi cao đảm bảo cách ly điện đáng tin cậy giữa các mạch đầu vào và đầu ra, bảo vệ các mạch điều khiển hạ lưu.
Thiết kế nhỏ gọn: Cấu trúc thu nhỏ tối ưu hóa việc sử dụng không gian, phù hợp để gắn mật độ cao trên PCB.
Tiêu chuẩn chứng nhận mở rộng: Được chứng nhận bởi CQC và UL, tuân thủ các tiêu chuẩn an toàn quốc tế, đảm bảo chất lượng sản phẩm và tuân thủ.
Điện áp cuộn dây linh hoạt: Cung cấp nhiều loại điện áp cuộn dây từ 3VDC đến 48VDC, dễ dàng thích ứng với các điện áp mạch điều khiển khác nhau.
Ứng dụng điển hình:
Tự động hóa công nghiệp: Được sử dụng để điều khiển động cơ, van điện từ và các thiết bị tự động hóa khác nhau, đạt được khả năng cách ly tín hiệu và chuyển mạch.
Nhà thông minh: Được ứng dụng trong điều khiển ánh sáng, điều khiển động cơ rèm và các tình huống khác như thành phần cốt lõi để điều khiển công suất thấp.
Hệ thống an ninh: Được sử dụng trong các thiết bị kiểm soát truy cập và kiểm soát khóa từ để phát hiện trạng thái khóa cửa và chuyển mạch điều khiển.
Thiết bị liên lạc: Thích hợp cho các thiết bị chuyển mạch và các phương tiện liên lạc khác, chịu trách nhiệm định tuyến, bảo vệ và cách ly tín hiệu.
Bảo vệ mạch: Cách ly dòng điện cao hoặc điện áp cao trong mạch điều khiển để tránh nhiễu và làm hỏng các bộ phận nhạy cảm.
| loại | CHYRA |
| Tài liệu liên hệ | Hợp kim bạc |
| Liên hệ kháng cự | Tối đa 100mΩ(ở 1A 16VDC) |
| Tải định mức (Tải điện trở) | 3A/12V0AC |
| Tối đa. chuyển đổi dòng điện | 3A |
| Tối đa. điện áp chuyển mạch | 125VAC |
| Tối đa. chuyển đổi nguồn điện | 360VA |
| Tối thiểu. chuyển đổi tải | 6V 1A |
Đặc điểm
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 10 mili giây |
| Thời gian phát hành | Tối đa 4 mili giây |
| Điện trở cách nhiệt | Tối thiểu 1000MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở:500VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm: 750VAC, 50/60Hz trong 1 phút |
| Khả năng chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Khả năng chống sốc | chức năng | 10G phút |
| Phá hoại | 10G phút |
| sức bền | Độ bền cơ học （10800ops./h) | 10000000 op.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 100000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC ~ 85oC (không ngưng tụ) |
| cân nặng | Xấp xỉ. 3,7g |
| Dữ liệu cuộn dây (ở 20oC) |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 3 | 120 | 25 | Khoảng 0,36W | 75% danh nghĩa điện áp | 5% danh nghĩa điện áp | 130% điện áp danh nghĩa |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Khoảng 0,2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép trên cuộn dây trong hơn 10 phút để tránh cuộn dây quá nóng.

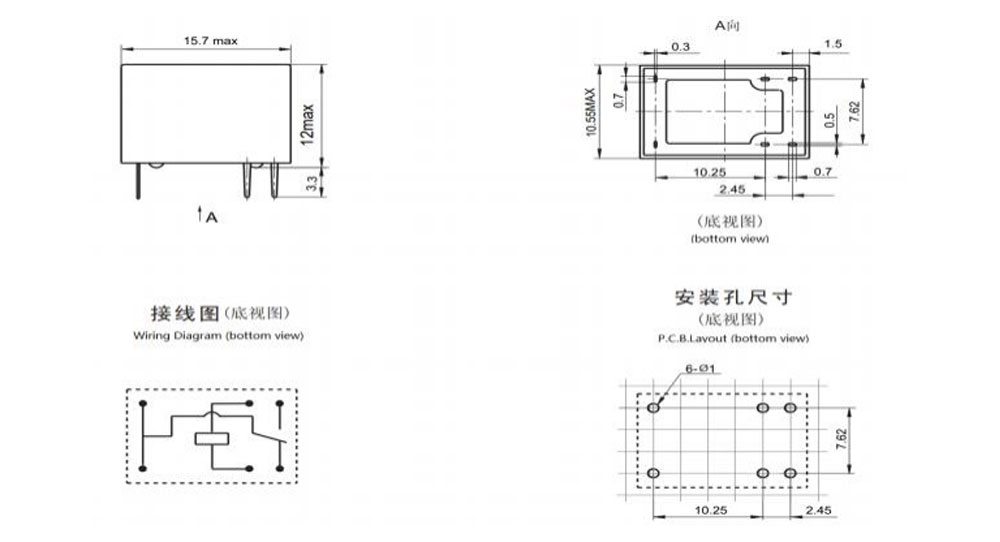

Kích thước phác thảo, Sơ đồ nối dây, bố cục PCB (Đơn vị: mm)

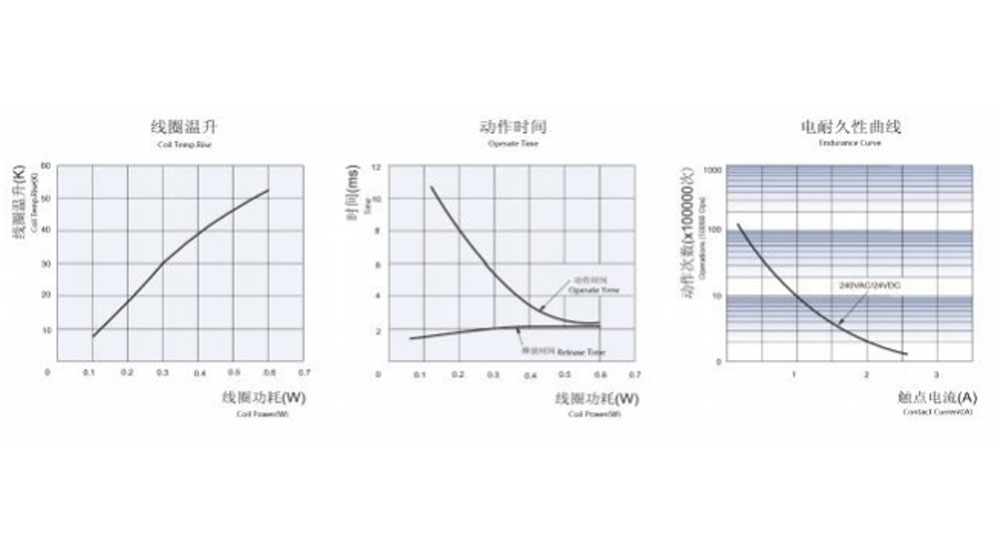

Đường cong đặc trưng
Thông tin đặt hàng
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：Loại：CHYRA
2: Liên hệ Thỏa thuận: C Fom C ; H Từ A ; B Từ B
3: Điện áp danh nghĩa: 3,5,6,9,12,24VDC
4: Màu Vỏ: H-Đen; L-Xanh, Y-Vàng
5: Công suất cuộn dây: D-0,36W L-0,2W
6: Cấu trúc bảo vệ: Được chứng minh bằng S-Flux,
SH-Loại kín có thể giặt được
7: Thông số đặc biệt: Loại không tiêu chuẩn
Chữ cái hoặc số-Yêu cầu đặc biệt
Rơ-le chống thông lượng không thể không được sử dụng trong môi trường có các chất ô nhiễm như H2S, SO2, NO2, bụi, v.v.
Không nên làm sạch hoặc xử lý bề mặt bằng nước sau khi các rơle chống từ thông được lắp ráp trên PCB.
Một hậu tố đặc biệt tùy chỉnh sẽ có sẵn sau khi được CHENGYUAN đánh giá.
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng phải ở vị trí đúng để chọn
sản phẩm phù hợp cho ứng dụng của riêng họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trong hộp trước khi sử dụng. Nếu có bất kỳ câu hỏi nào, vui lòng liên hệ với Chengyuan để được cung cấp dịch vụ kỹ thuật. Tuy nhiên, người dùng có trách nhiệm xác định nên sử dụng sản phẩm nào.
