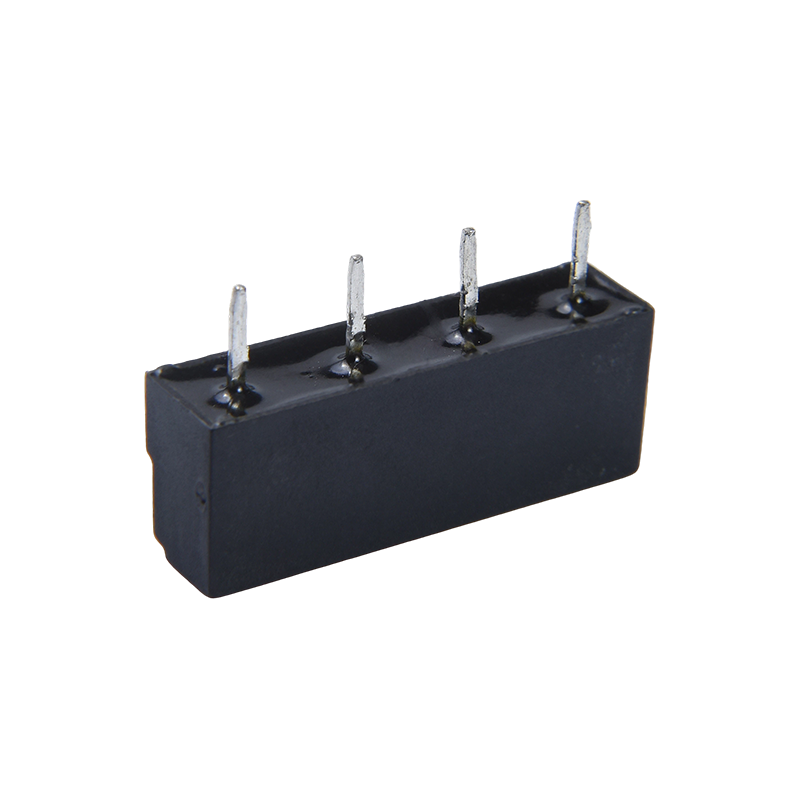

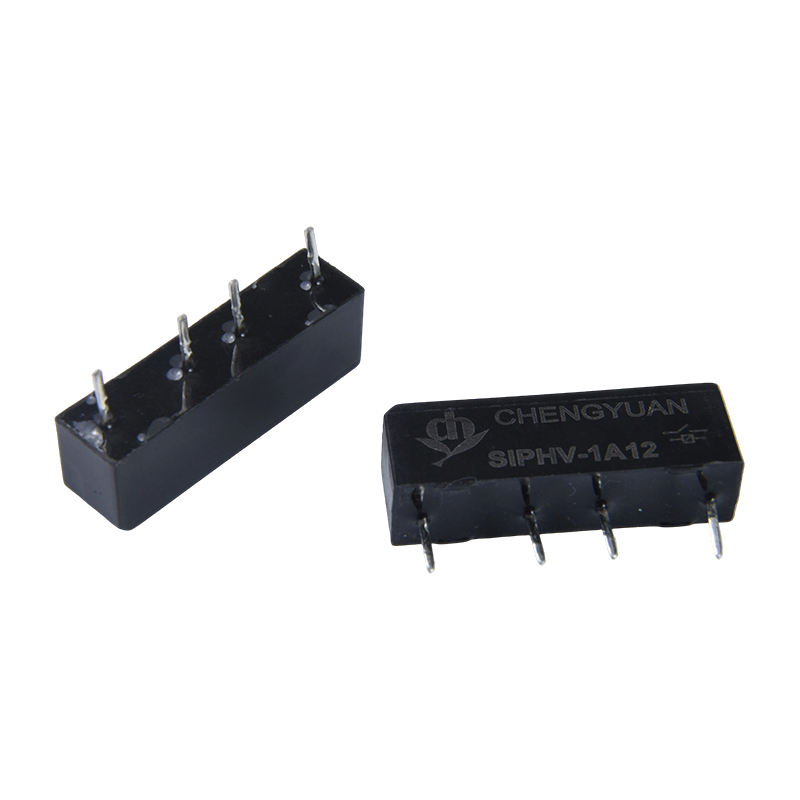

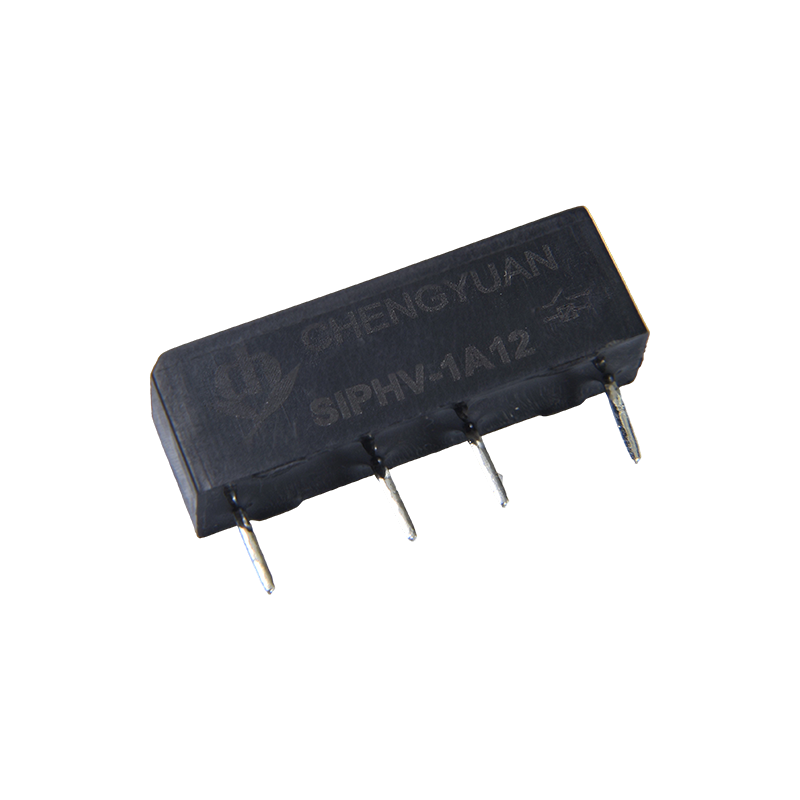

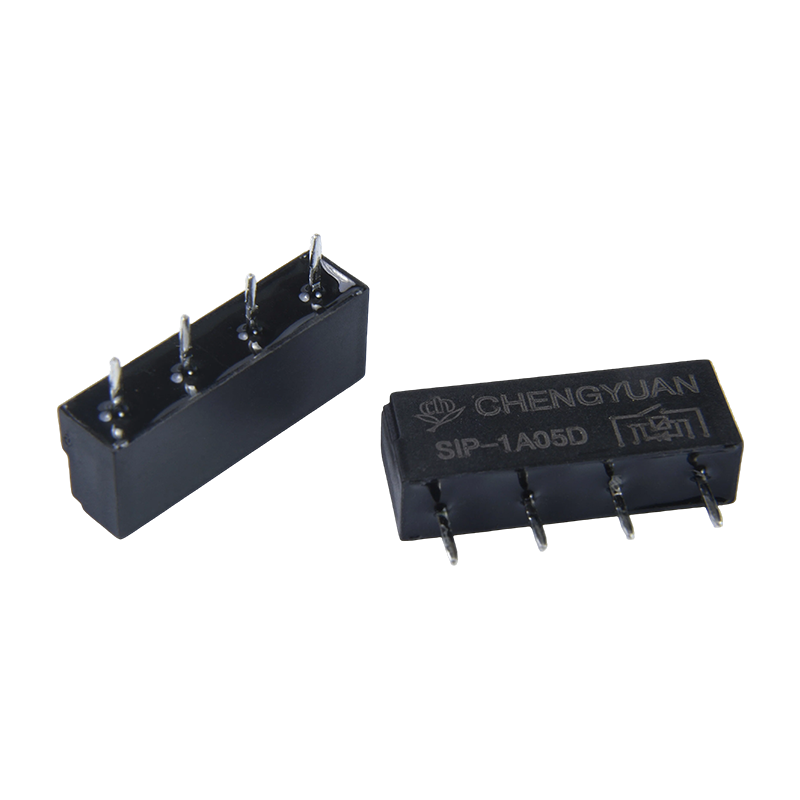

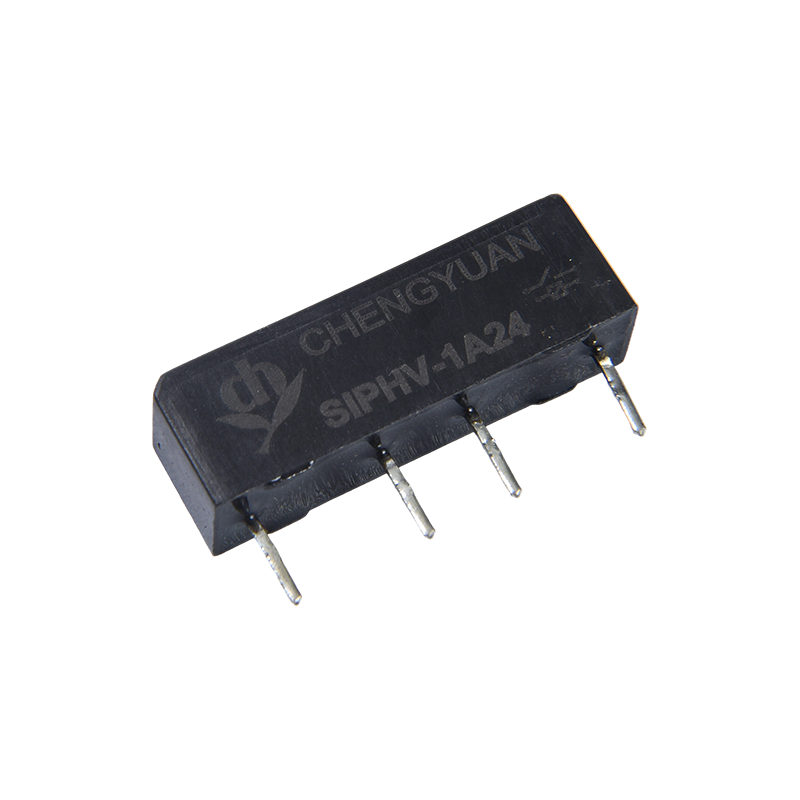

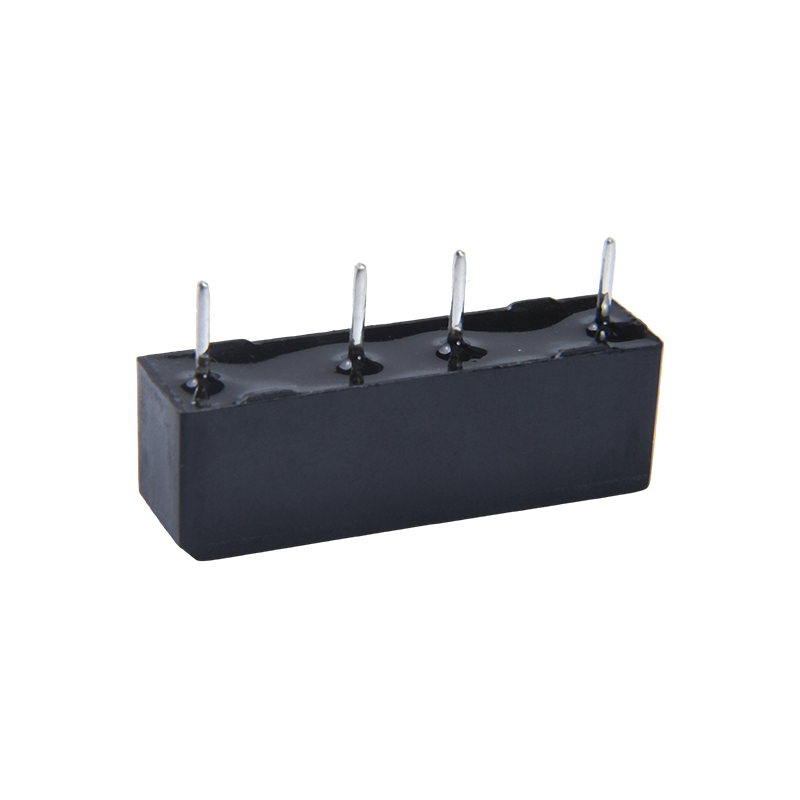

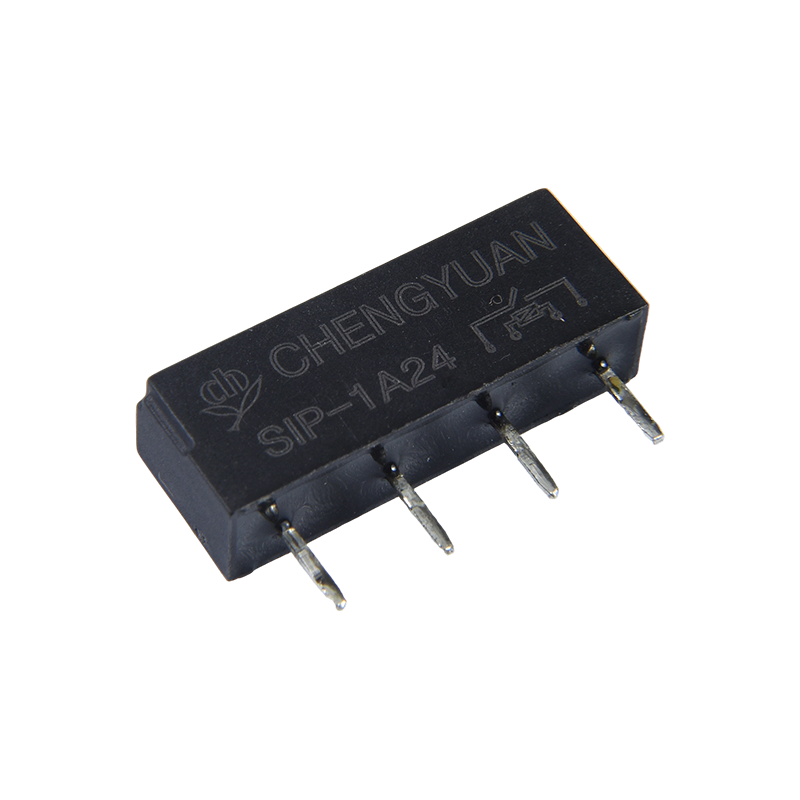

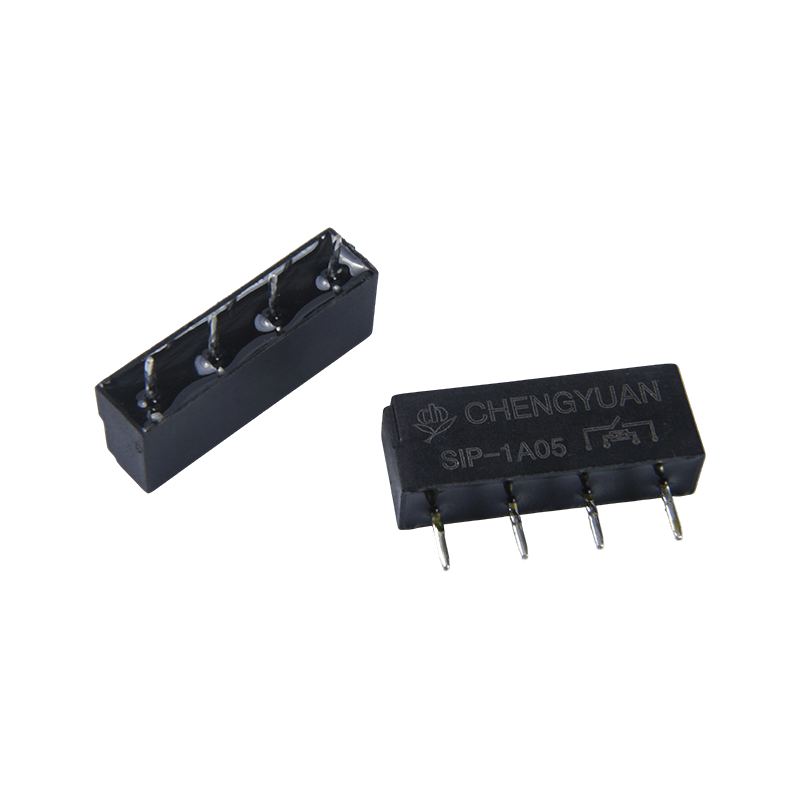

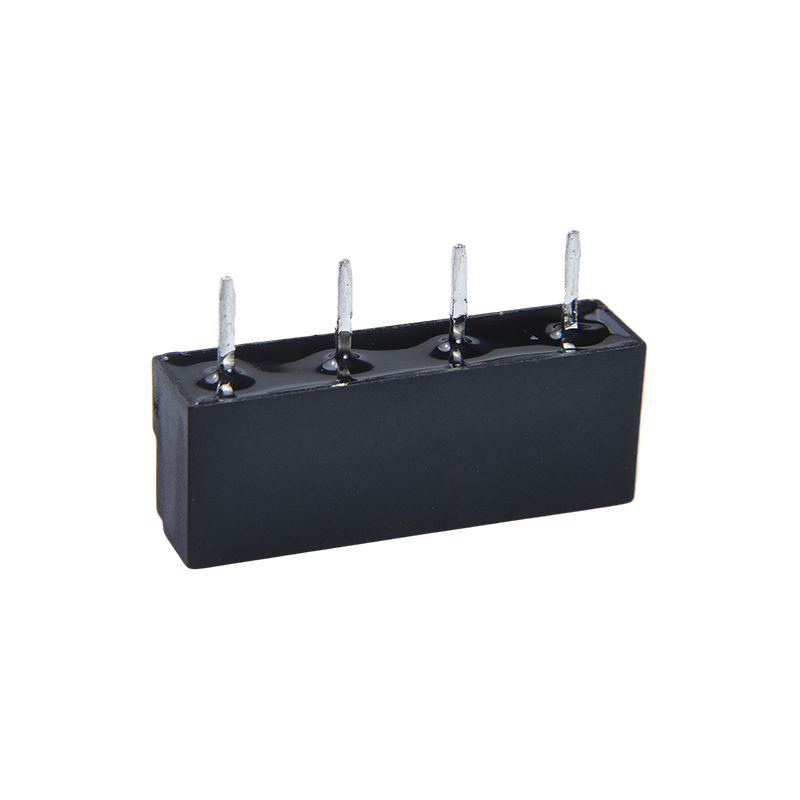

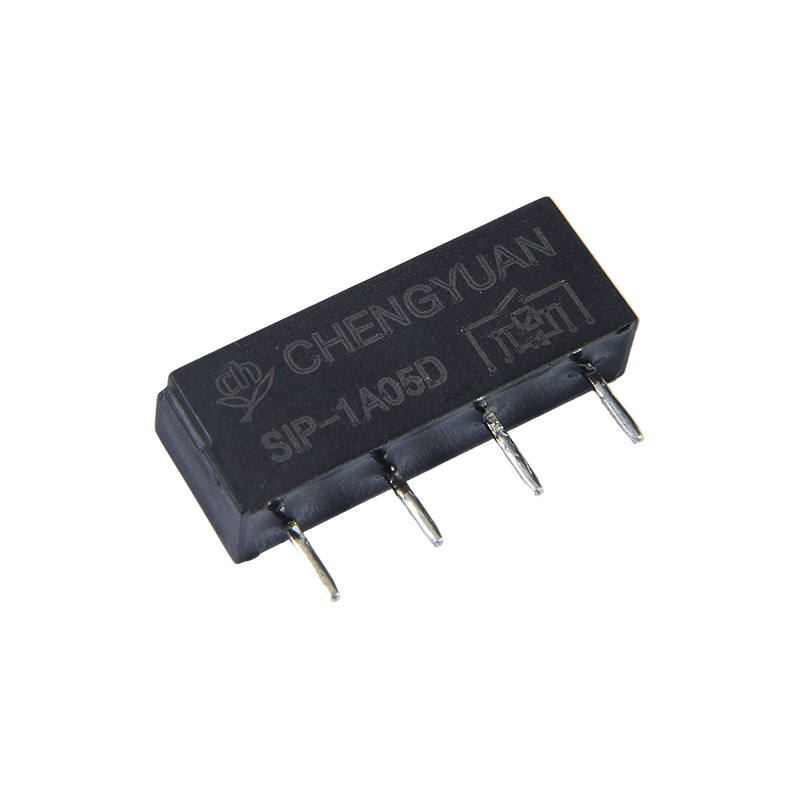

1. Ưu điểm
Tiếp điểm kín hoàn toàn: Công tắc sậy được bịt kín trong khí trơ, bảo vệ các tiếp điểm khỏi bụi và oxy hóa, mang lại khả năng chống tiếp xúc ổn định lâu dài và độ tin cậy cực cao.
Hiệu suất chuyển đổi tốc độ cao: Khối lượng nhỏ của công tắc sậy cho phép vận hành nhanh (thời gian chuyển đổi thường tính bằng mili giây), phù hợp cho các ứng dụng yêu cầu lấy mẫu hoặc chuyển đổi tín hiệu nhanh.
Tiêu thụ điện năng thấp và cách ly cao: Tiêu thụ điện năng truyền động cuộn dây thấp, điện trở cách điện cao và chịu được điện áp giữa các tiếp điểm và cuộn dây, đạt được khả năng cách ly tín hiệu và chống nhiễu tuyệt vời.
2. Các tính năng chính
Công suất tiếp điểm: 0,5A @ 125VAC / 24VDC, được thiết kế đặc biệt để chuyển đổi tín hiệu mức thấp, tín hiệu cảm biến hoặc tải dòng điện nhỏ.
Gói nhỏ gọn: Thiết kế chân SIP (Gói nội tuyến đơn) với khoảng cách chân cắm tiêu chuẩn, tiết kiệm không gian PCB và tạo điều kiện cho việc lắp ráp hoặc chèn tự động.
Điện áp điều khiển rộng: Cuộn dây hỗ trợ điện áp 3 đến 24VDC, tương thích với các mức logic và điện áp điều khiển thông thường.
Tuổi thọ sử dụng lâu dài: Do được bảo vệ kín, tuổi thọ cơ và điện dưới tải định mức cao hơn đáng kể so với rơle điện từ loại mở có cùng kích thước.
3. Ứng dụng chính
Thiết bị đo lường và kiểm tra: Được sử dụng trong đồng hồ vạn năng có độ chính xác cao, thẻ thu thập dữ liệu và thiết bị kiểm tra tự động (ATE) để chuyển mạch và ghép kênh tín hiệu.
Truyền thông và An ninh: Được tích hợp vào các công tắc lập trình, hệ thống báo động an ninh và hệ thống kiểm soát truy cập để cách ly tín hiệu và mạch chuyển mạch giao diện.
Điện tử y tế: Dùng trong các thiết bị theo dõi y tế để chuyển đổi các tín hiệu analog mức thấp như tín hiệu điện sinh học, yêu cầu độ cách ly cao và độ nhiễu thấp.
Cách ly tín hiệu điều khiển công nghiệp: Trong các mô-đun đầu vào tương tự PLC và giao diện cảm biến, nó cung cấp khả năng cách ly và bảo vệ điện giữa tín hiệu trường và hệ thống điều khiển.
Dữ liệu liên hệ
| loại | Nhâm nhi |
| Tài liệu liên hệ | Ru/Rh |
| Liên hệ kháng cự | ≤ 100mΩ Tối đa (ở 1A 16VDC) |
| Tải định mức (Tải điện trở) | 0,1A125VAC /0,5A 24VDC |
| Tối đa. chuyển đổi dòng điện | 0,5A |
| Tối đa. điện áp chuyển mạch | 200VAC |
| Tối đa. chuyển đổi nguồn điện | 10VA(AC)/10W(DC) |
| Đặc điểm |
| Thời gian vận hành (ở điện áp cuộn dây định mức) | Tối đa 0,55 mili giây |
| Thời gian phát hành | Tối đa 0,2 mili giây |
| Điện trở cách nhiệt | Tối thiểu 100MΩ (ở 500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 200VAC, 50/60Hz trong 1 phút |
| Giữa cuộn dây và tiếp điểm : 1400VAC , 50/60Hz trong 1 phút |
| Khả năng chống rung | Phá hoại | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| chức năng | 10-55Hz, ở biên độ gấp đôi 1,5 mm |
| Khả năng chống sốc | chức năng | Tối thiểu 20G |
| Phá hoại | Tối thiểu 100G |
| sức bền | Độ bền cơ học （10800ops./h) | 100000000 tầng.(ở nhiệt độ phòng) |
| Độ bền điện (360ops./h) | 10000000 hoạt động (ở nhiệt độ phòng) |
| Nhiệt độ môi trường xung quanh | -40oC ~ 85oC (không ngưng tụ) |
| cân nặng | Xấp xỉ. 1,6g |
| danh nghĩa điện áp (VDC) | danh nghĩa điều hành hiện tại ±10%(mA) | Điện trở cuộn dây ±10%(Ω) | danh nghĩa operating quyền lực | Hoạt động điện áp (Tối đa.) | Giải phóng điện áp (Tối thiểu) | Tối đa. điện áp cho phép |
| 3 | 0.012 | 250 | Khoảng 0,036W | 75% trên danh nghĩa điện áp | 10% danh nghĩa điện áp | 130% điện áp danh định |
| 5 | 0.01 | 500 | Khoảng 0,05W |
| 12 | 0.012 | 1000 | Khoảng 0,144W |
| 24 | 0.012 | 2000 | Khoảng 0,288W |
Dữ liệu hiển thị ở trên là giá trị ban đầu. Không đặt điện áp tối đa cho phép lên cuộn dây quá 10 phút để tránh cuộn dây quá nóng.

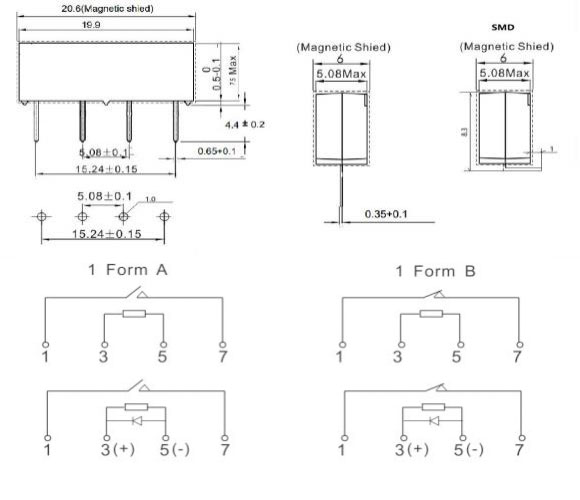

Kích thước phác thảo, Sơ đồ đi dây, bố cục PCB (Đơn vị:mm)
Thông tin đặt hàng
SIP - 1 - A - 05 - D - M - SMD
3
1: Loại： SIP
2: Số lượng Cực: 1-1Cực
3: Sắp xếp liên hệ: C Từ C ; H Từ A ; B Từ B
4: Điện áp danh định: 3,5, 12, 24VDC
5: Triệt tiêu quá độ cuộn dây: DVới diode; NIL: Tiêu chuẩn
6: Có vỏ che chắn: M , Tiêu chuẩn NIL
7: SMD, Tiêu chuẩn NIL
Tuyên bố miễn trừ trách nhiệm: Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Chúng tôi không thể đánh giá tất cả hiệu suất và tất cả các thông số cho mọi ứng dụng có thể. Vì vậy, người dùng nên ở đúng vị trí để lựa chọn
Sản phẩm phù hợp cho ứng dụng riêng của họ. Đối với rơle kín, sau khi lắp đặt và vệ sinh, vui lòng mở lỗ thông gió trên vỏ trước khi sử dụng. Nếu có bất kỳ thắc mắc nào, vui lòng liên hệ với Chengyuan để được phục vụ kỹ thuật. Tuy nhiên, trách nhiệm của người dùng là xác định nên sử dụng sản phẩm nào.
