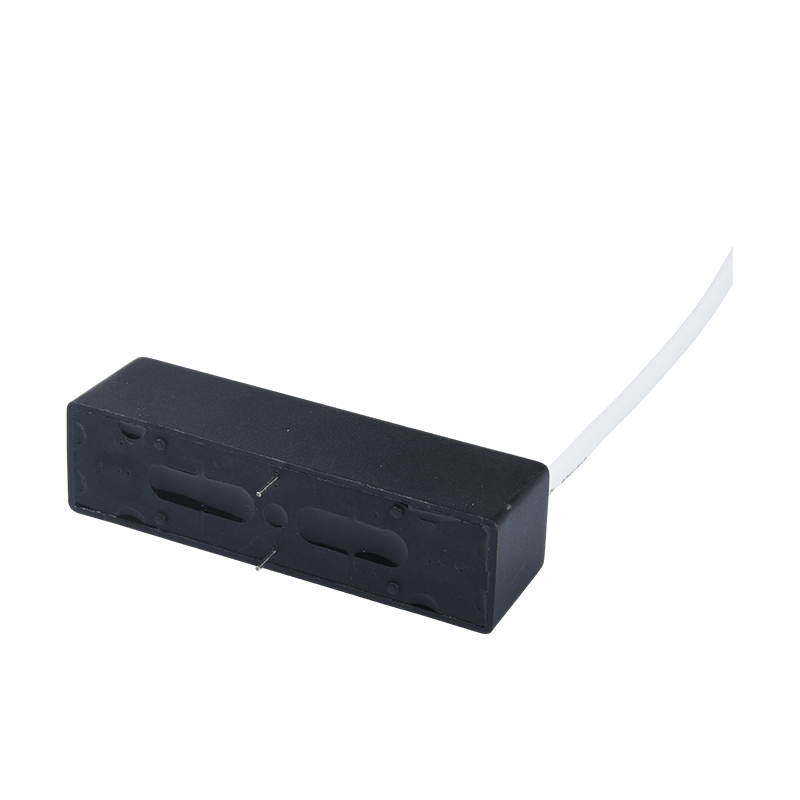

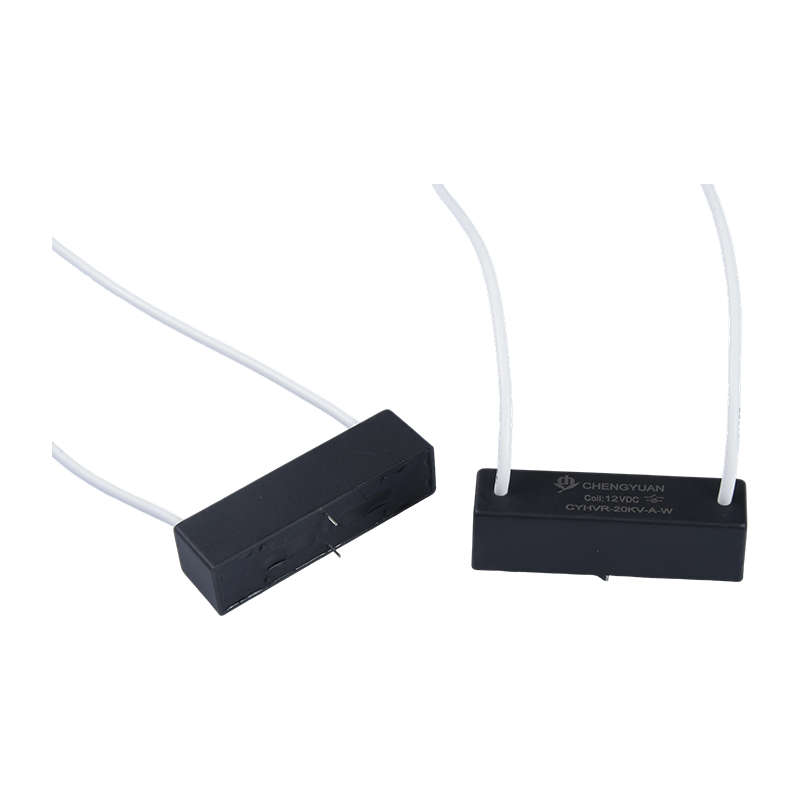

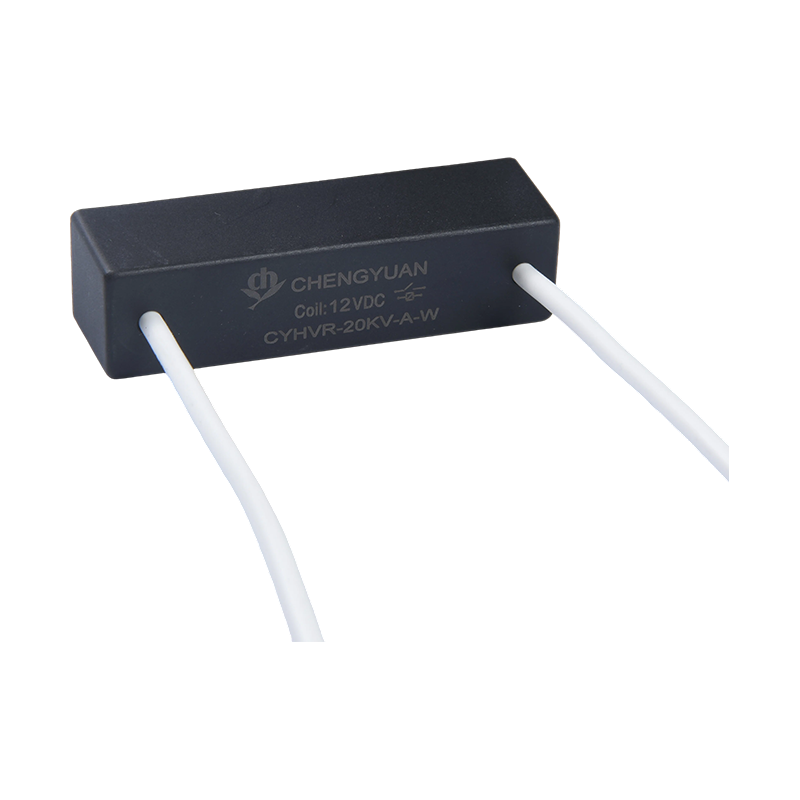

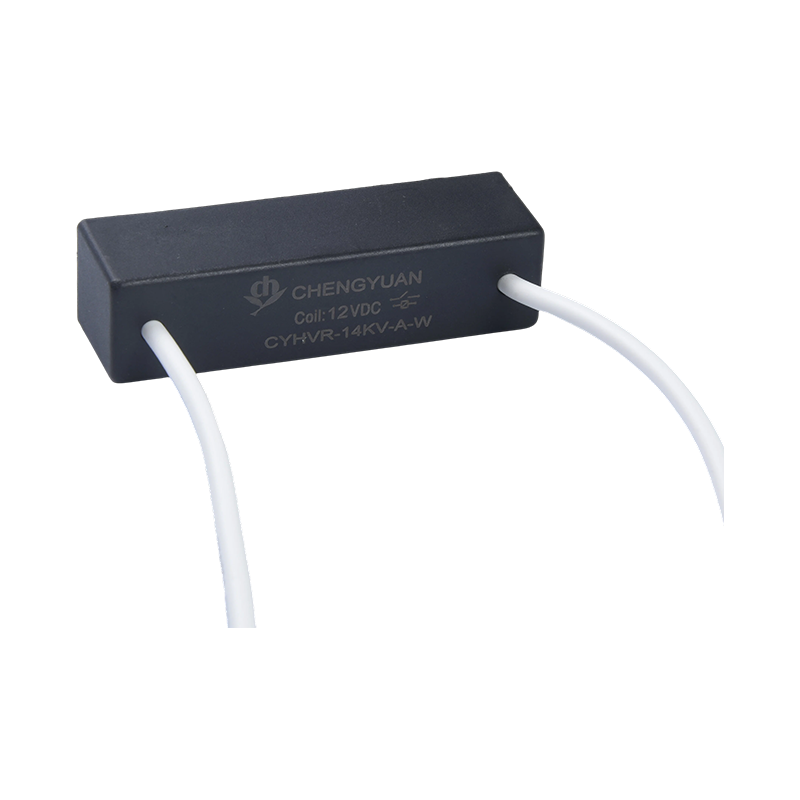

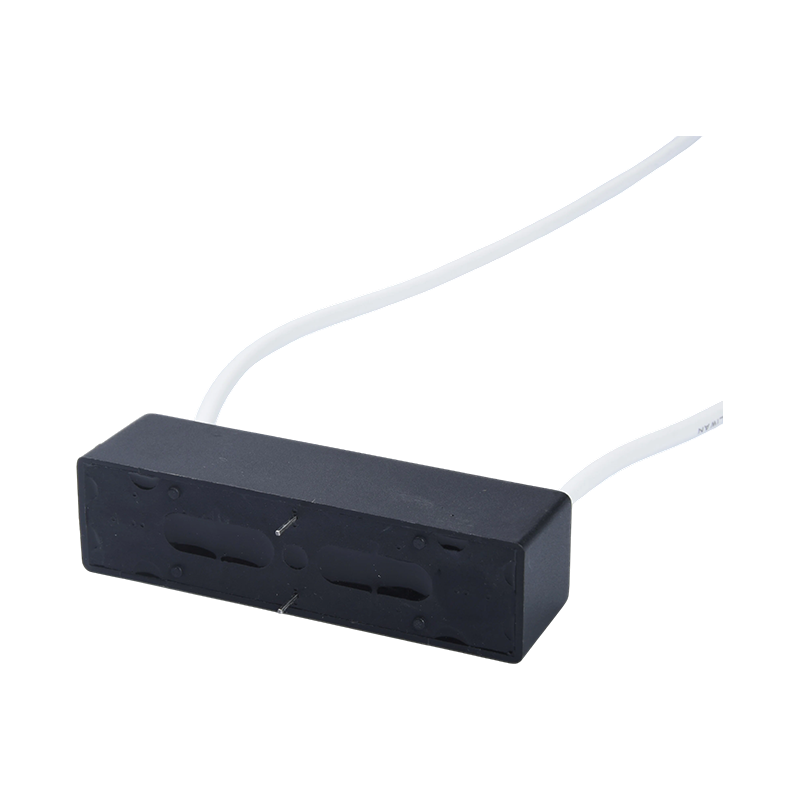

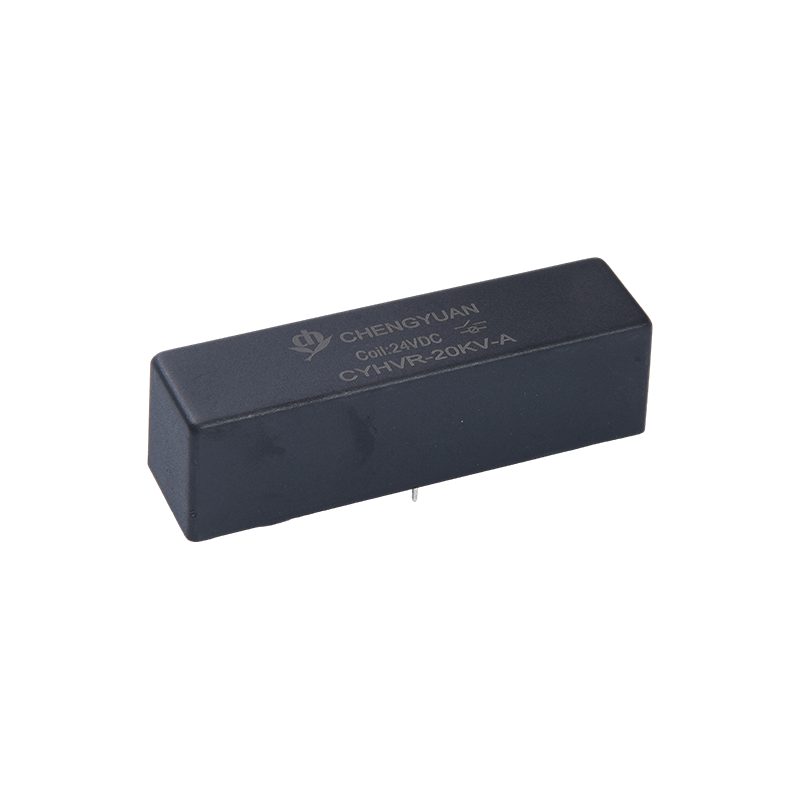

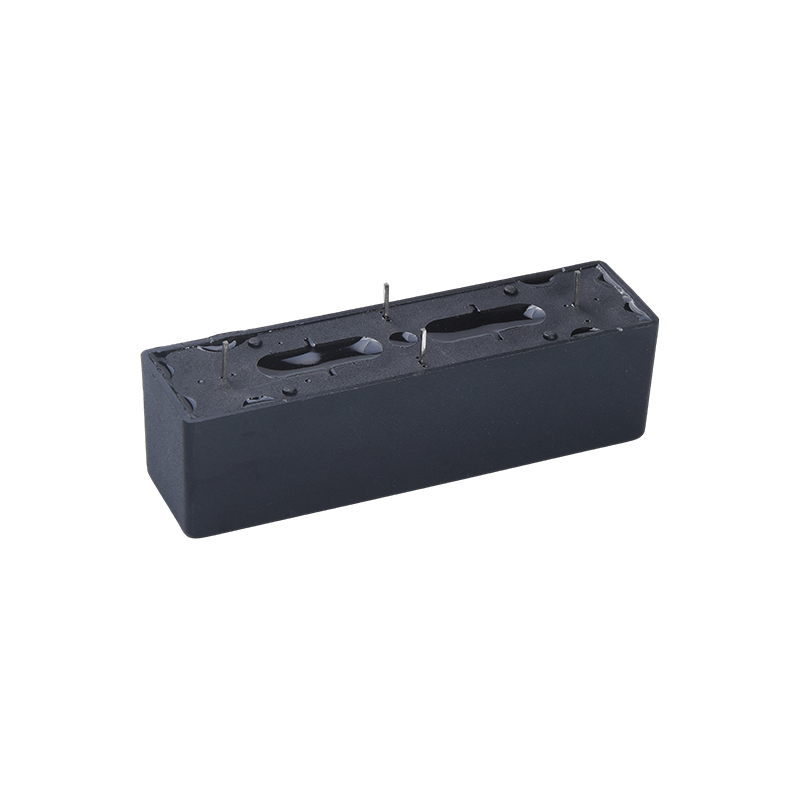

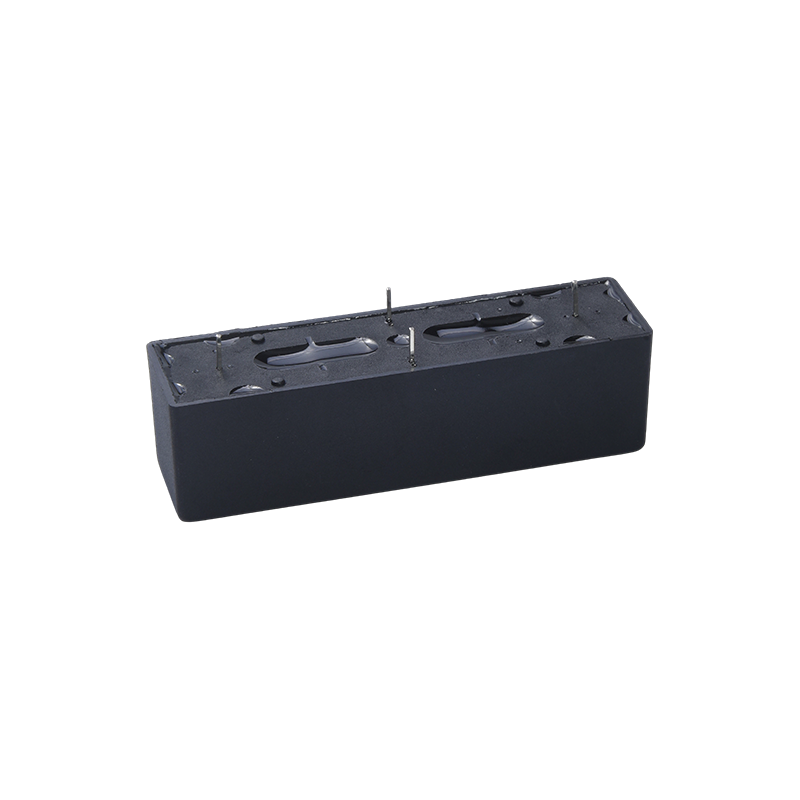

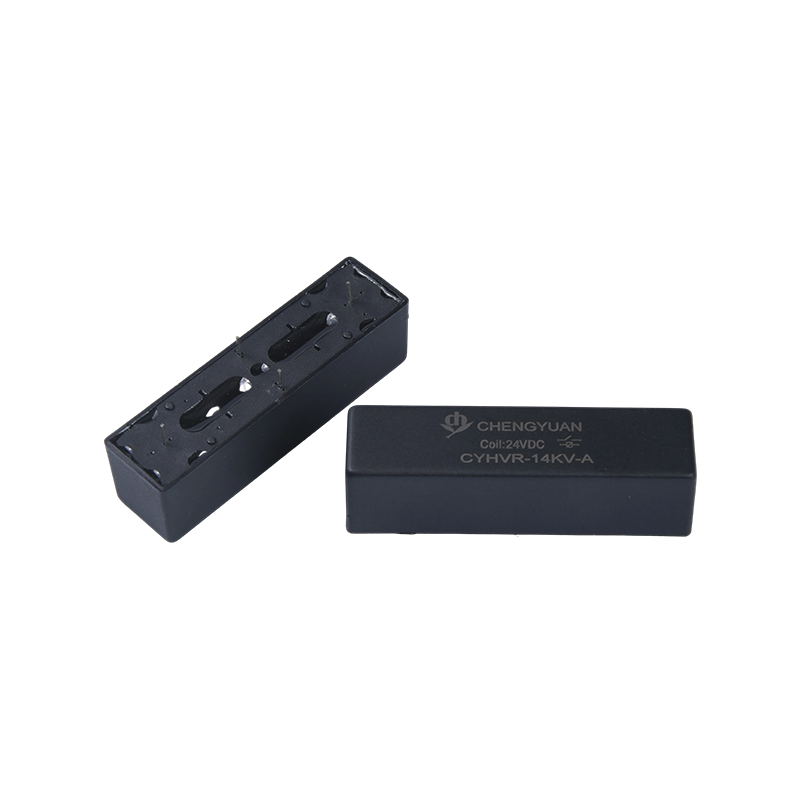

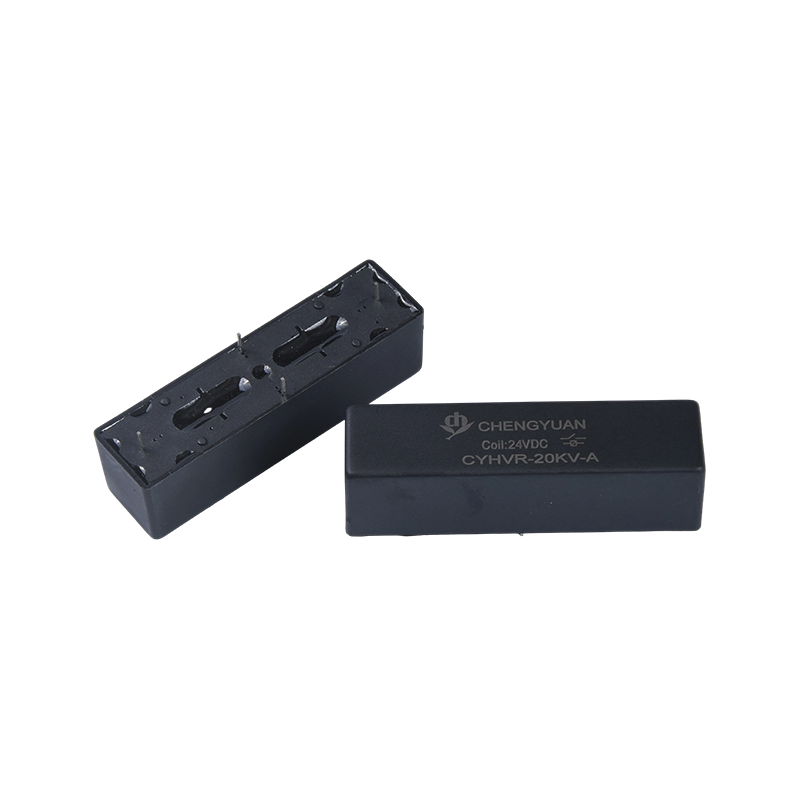

Tính năng sản phẩm:
Chuyển mạch dòng điện cao: Duy trì công suất tải 3A ngay cả trong môi trường điện áp cao, hỗ trợ các yêu cầu chuyển mạch khi cùng tồn tại điện áp cao và dòng điện cao.
Hiệu suất cách ly đáng tin cậy: Sử dụng công nghệ chuyển mạch sậy để cung cấp khả năng cách ly tín hiệu tuyệt vời, đảm bảo an toàn cho hệ thống điều khiển.
Tùy chọn cài đặt linh hoạt: Có sẵn hai cấu hình: loại PCB và PCB với loại dây, thích ứng với các bố cục bảng mạch khác nhau và yêu cầu về khoảng cách đường dây điện áp cao.
Dải điện áp cuộn dây rộng: Điện áp cuộn dây dao động từ 5VDC đến 24VDC, tạo điều kiện tương thích với các mạch điều khiển tiêu chuẩn.
Ứng dụng điển hình:
Hệ thống năng lượng mới: Được sử dụng trong bộ biến tần quang điện (PV) và hệ thống lưu trữ năng lượng để chuyển đổi thanh cái DC điện áp cao và kiểm soát quá trình sạc và xả.
Thiết bị kiểm tra điện áp cao: Đóng vai trò là bộ phận chuyển mạch lõi trong máy kiểm tra điện áp cao để kiểm tra điện áp chịu được và phát hiện cách điện.
Điện tử công suất: Cung cấp khả năng bảo vệ và điều khiển mạch tự động trong các bộ chuyển đổi nguồn điện áp cao.
Hàng không vũ trụ: Thích hợp cho các mạch điều khiển điện áp cao trong thiết bị điện tử hàng không, đáp ứng các tiêu chuẩn an toàn nghiêm ngặt.
Điều khiển điện áp cao công nghiệp: Được sử dụng trong tự động hóa công nghiệp để bảo vệ thiết bị điện áp cao và điều khiển chuyển mạch.
| Xếp hạng liên hệ |
| Sắp xếp liên hệ | 1 Biểu mẫu A 1 Biểu mẫu B |
| Xếp hạng liên hệ | 50W |
| Điện áp chuyển mạch tối đa (DC hoặc AC Đỉnh) Tối đa | DC.7.5KV, |
| Điện áp đánh thủng tối thiểu | DC.10KV |
| Max.Switching hiện tại | 2.0A |
| Tối đa. Mang theo dòng điện | 3.0A |
| Cuộc sống hoạt động | Điện | DC.10000V-1mA 0,5X106 PHÚT Hoạt động(R.L.) |
| Cơ khí | Hoạt động 1*108 PHÚT(R.L.) |
| Thông số cuộn dây (23oC) |
| Điện áp cuộn dây (VDC) | cuộn dây Kháng cự Ω± 10% | Dòng điện bình thường (mA) | Điện áp giải phóng VDC (Tối thiểu) (10% điện áp định mức) | Điện áp đón VDC(Tối đa) (80% điện áp định mức) |
| Đã xếp hạng | Tối đa |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Thận trọng:1, Việc sử dụng bất kỳ điện áp cuộn dây nào nhỏ hơn điện áp cuộn dây định mức sẽ gây ảnh hưởng đến hoạt động của rơ-le.
2. Điện áp tăng lên và giải phóng chỉ nhằm mục đích thử nghiệm và không được sử dụng làm tiêu chí thiết kế.
| Điều kiện hoạt động |
| Liên hệ Kháng chiến | 150mΩ |
| Điện áp đánh thủng | Mở Danh bạ | DC10KV |
| Liên hệ tới COIL | DC20KV |
| Điện trở cách điện | Mở Danh bạ | Mở tiếp điểm 1X109ΩMIN.(DC.100V) |
| Liên hệ tới COIL | Tiếp điểm tới cuộn dây 1X109ΩMIN.(DC.100V) |
| Điện dung điện động | TỐI ĐA 2,0pF. |
| Thời gian vận hành | 4,0mS |
| Thời gian phát hành | 2,0mS |
| Rung | 20G(0~55Hz.1.5mm) |
| Sốc | 30G(11mS,Sóng 1/2Sin) |
| Nhiệt độ hoạt động | -20oC - 70oC |
| Nhiệt độ bảo quản | -35oC - 90oC |
| Nhiệt độ hàn | 5 giây. tối đa 260°C |

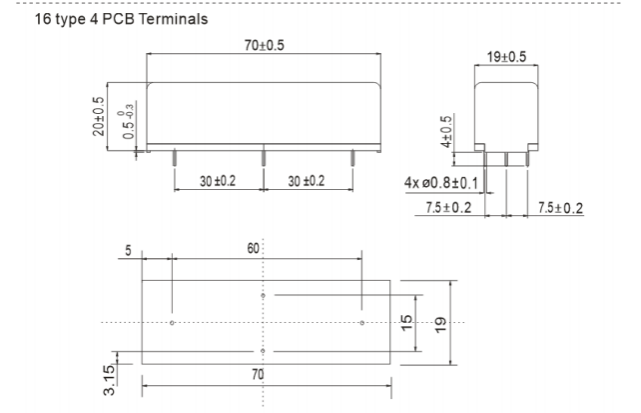

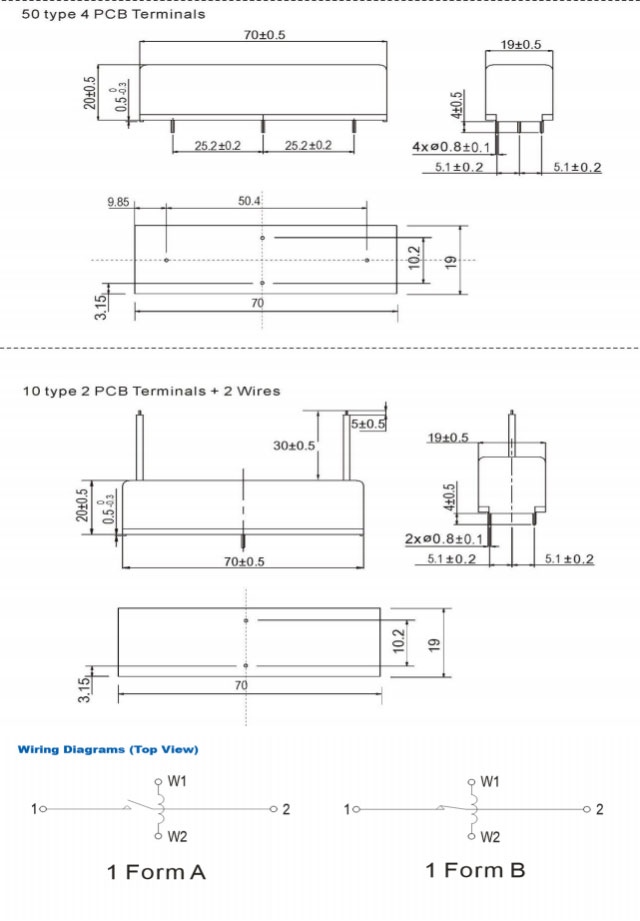

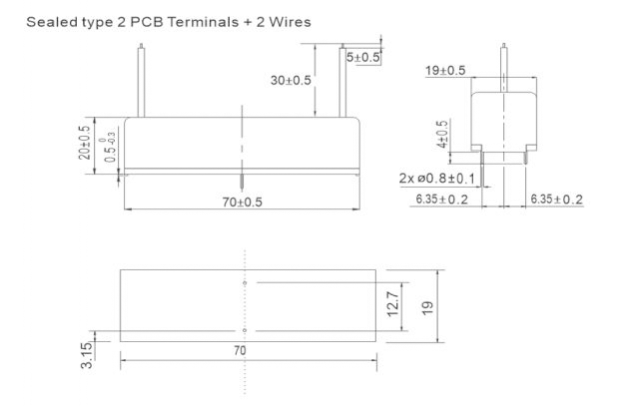

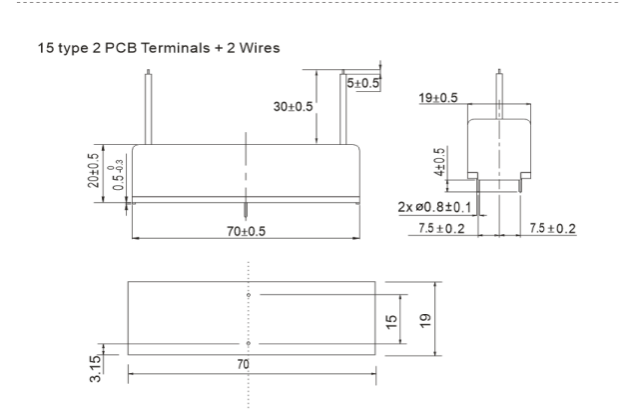

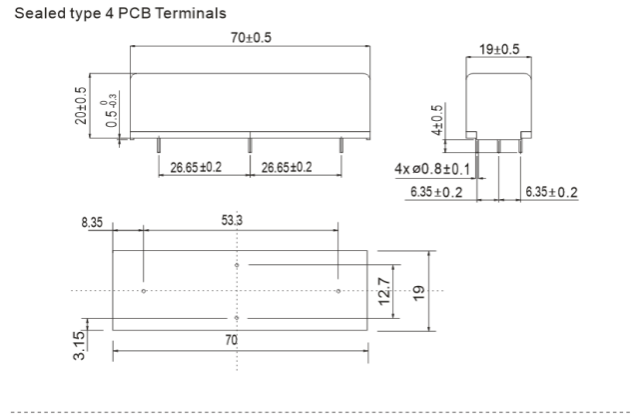

Kích thước (mm/Inch)
| Thông tin đặt hàng |
| CYHVR- 12 - A - 14K - W - 15 1 thống kê |
| 1,số nghệ thuật: CYHVR 2,Điện áp định mức cuộn dây(V): DC:12,24 3, Biểu mẫu liên hệ:A: Mở bình thường, B: Đóng bình thường 4, Điện áp đánh thủng Tối thiểu: DC:10 KV 5, Loại thiết bị đầu cuối: NIL: loại PCB, W: Dây PCB 6. Khoảng cách đầu cuối: NIL: Loại kín, loại 15: 15, loại 16:16, loại 10:10, loại 50:50 |
1. Điện áp đánh thủng Là DC.15KV

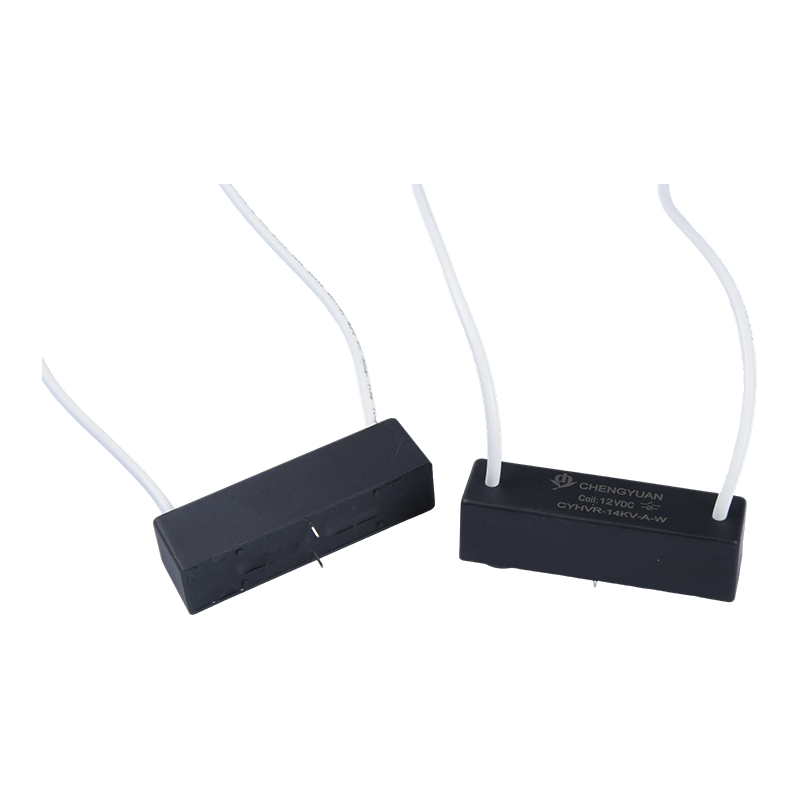

2, loại PCB, loại dây PCB
| Xếp hạng liên hệ |
| Sắp xếp liên hệ | 1 Biểu mẫu A 1 Biểu mẫu B |
| Xếp hạng liên hệ | 50W |
| Điện áp chuyển mạch tối đa (DC hoặc AC PEAK) Tối đa | DC.10KV, |
| Điện áp đánh thủng tối thiểu | DC. 15KV |
| Max.Switching hiện tại | 2.0A |
| Tối đa. Mang dòng điện | 3.0A |
| Cuộc sống hoạt động | Điện | DC.10000V-1mA 0,5X106 Hoạt động tối thiểu(R. L.) |
| Cơ khí | Hoạt động 1*108 PHÚT(R.L.) |
