I. Tính năng sản phẩm
1. Thiết kế thu nhỏ: Kích thước nhỏ và trọng lượng nhẹ giúp tiết kiệm không gian bảng PCB một cách hiệu quả, phù hợp với các tình huống lắp đặt mật độ cao;
2. Lắp đặt thuận tiện: Hỗ trợ hàn trực tiếp lên bảng mạch in, tương thích với quy trình hàn tự động, nâng cao hiệu quả lắp ráp;
3. Cấu trúc đáng tin cậy: Sử dụng cấu trúc công tắc sậy, mang lại khả năng chống sốc và rung mạnh, đảm bảo hoạt động ổn định trong nhiều môi trường khác nhau.
II. Ưu điểm
1. Độ nhạy cao: Thiết kế có độ nhạy cao cho phép phản ứng nhanh với các tín hiệu điều khiển yếu, cải thiện độ chính xác của điều khiển;
2. Tiêu thụ điện năng thấp: Tiêu thụ điện năng cuộn dây thấp, thích hợp cho các thiết bị điện tử chạy bằng pin hoặc năng lượng thấp;
3. Khả năng thích ứng với môi trường mạnh mẽ: Khả năng chống sốc và rung tuyệt vời, tuổi thọ dài, giảm chi phí bảo trì và thay thế thiết bị;
4. Cài đặt và lựa chọn linh hoạt: Hỗ trợ hàn PCB trực tiếp, với nhiều thông số kỹ thuật trở kháng cuộn dây có sẵn để phù hợp với các mạch và yêu cầu lắp đặt khác nhau.

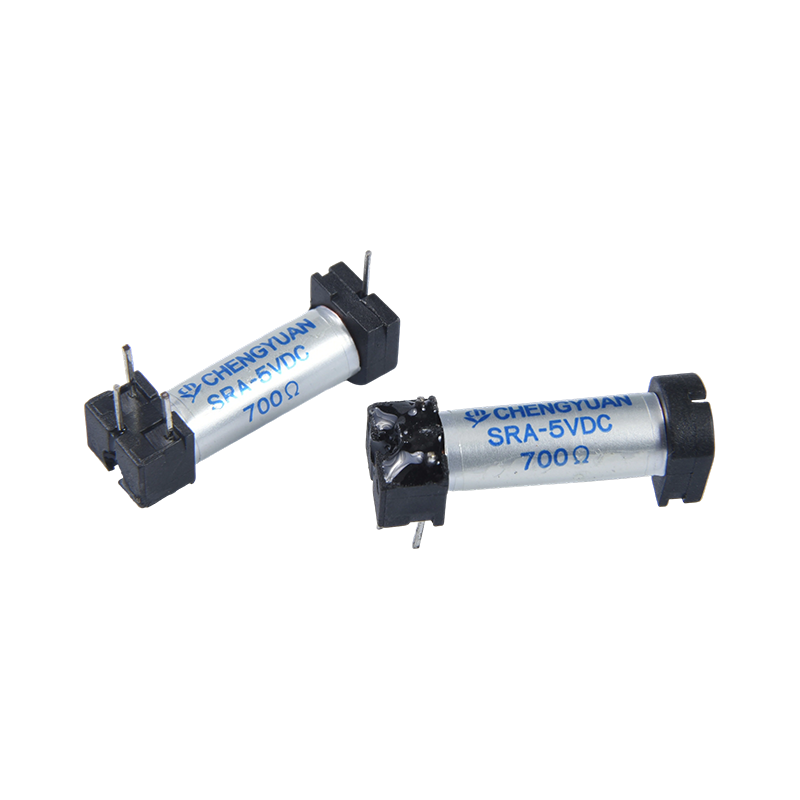

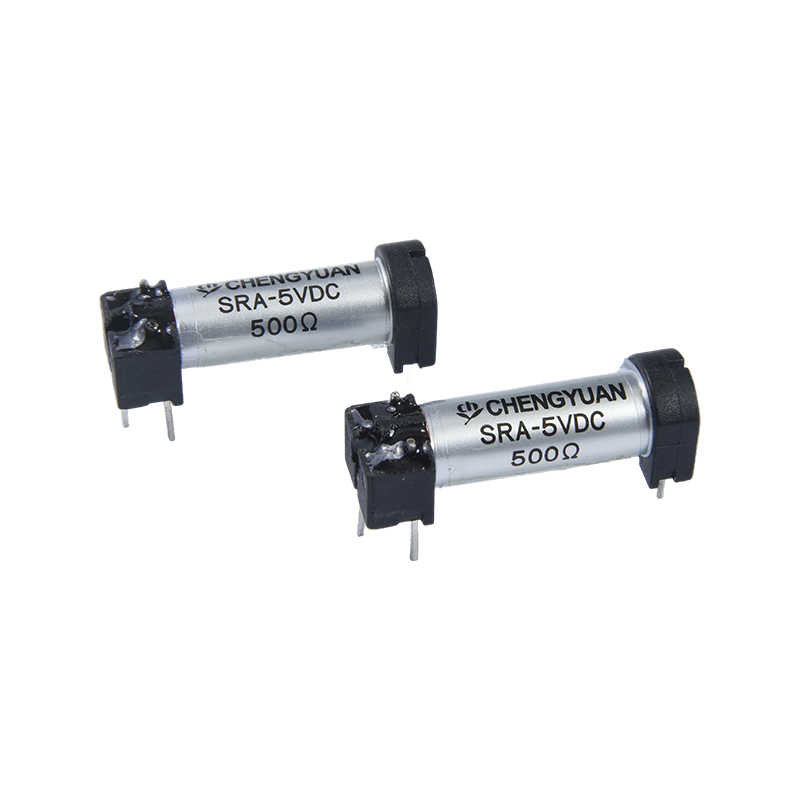

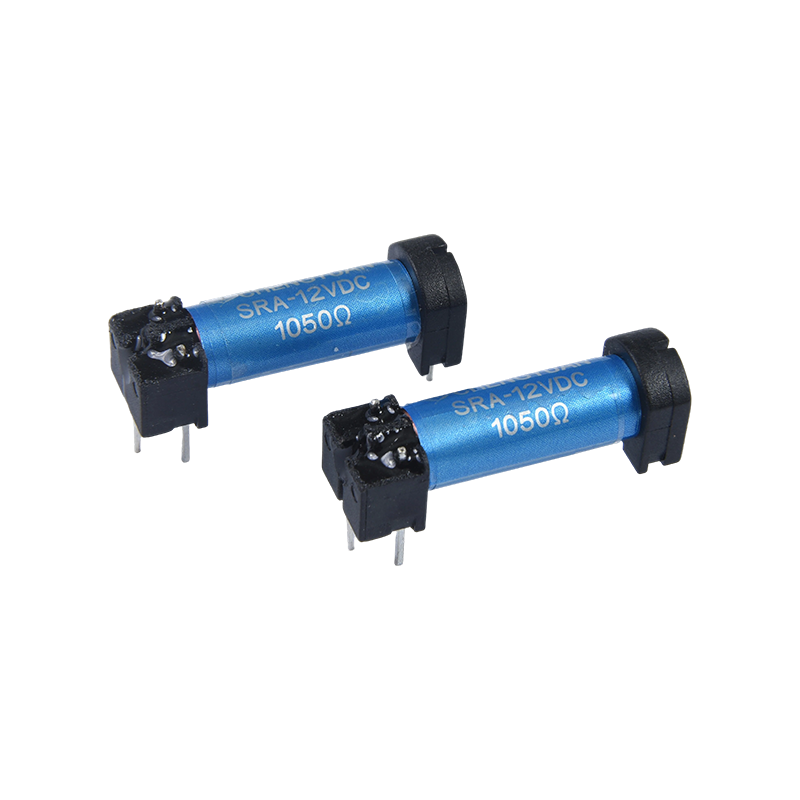

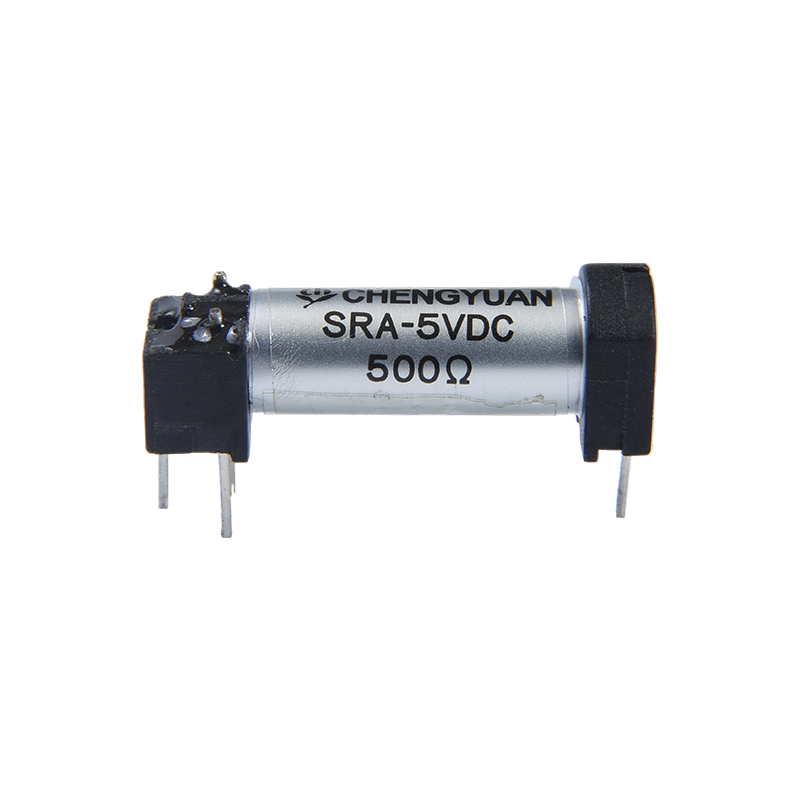

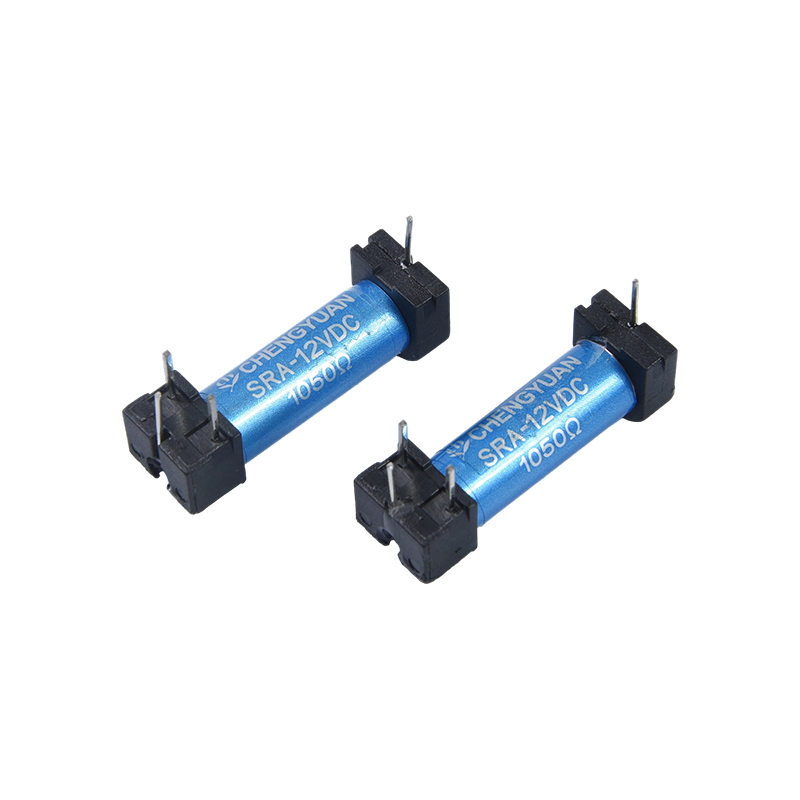

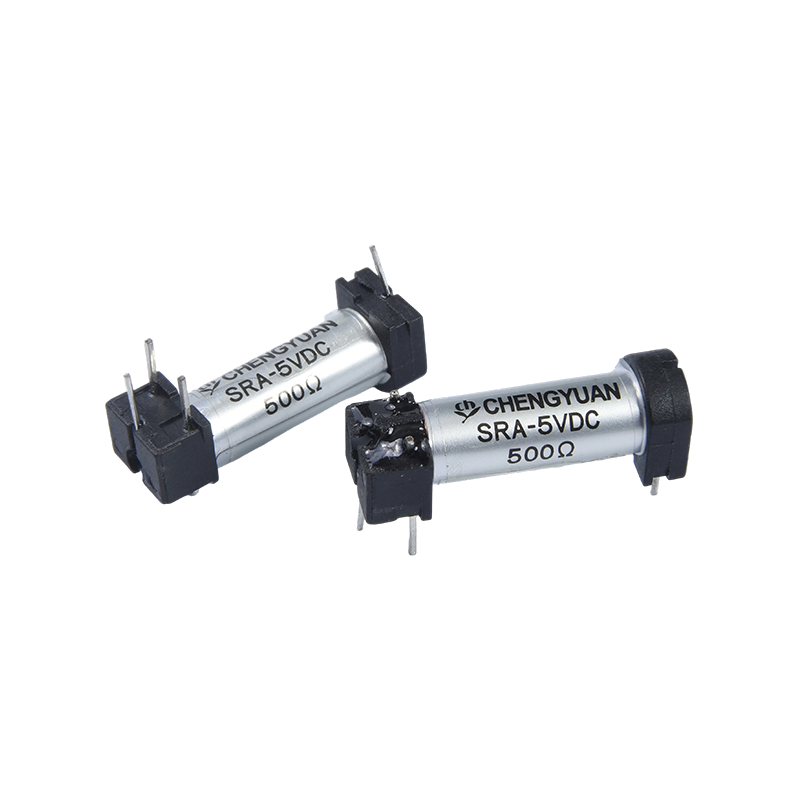

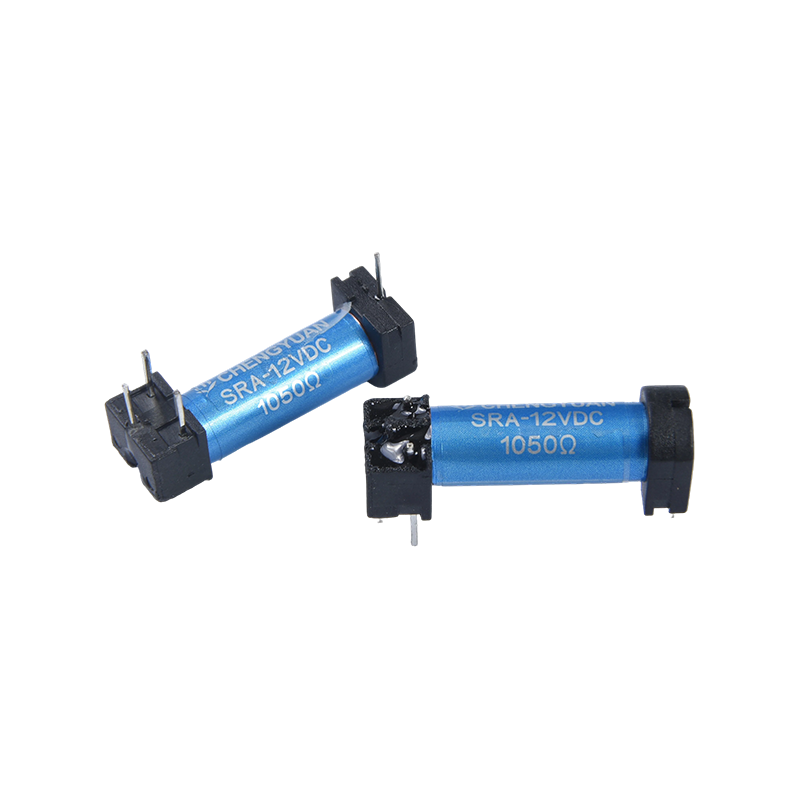

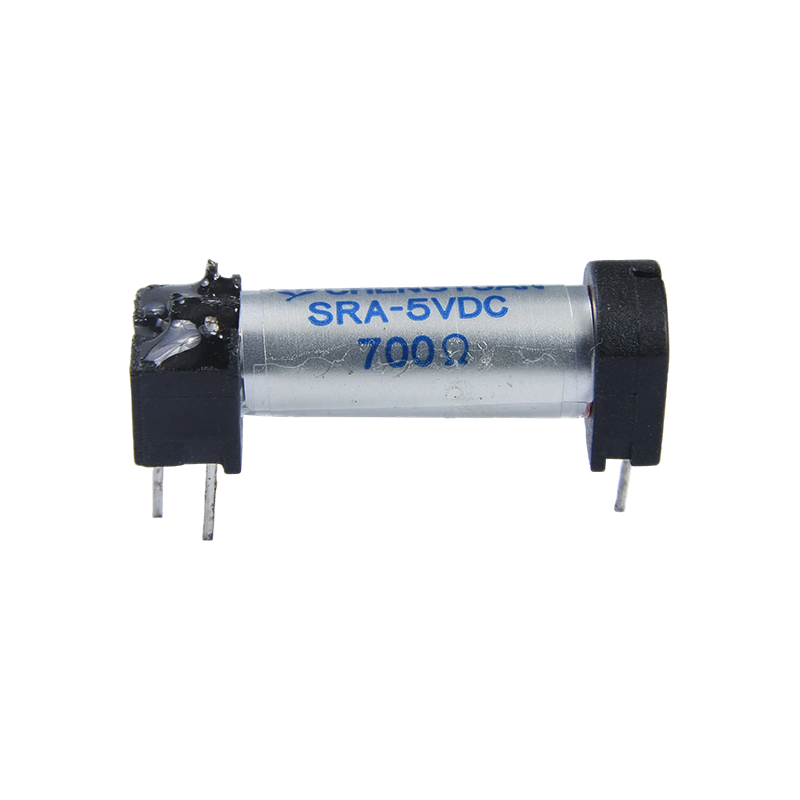

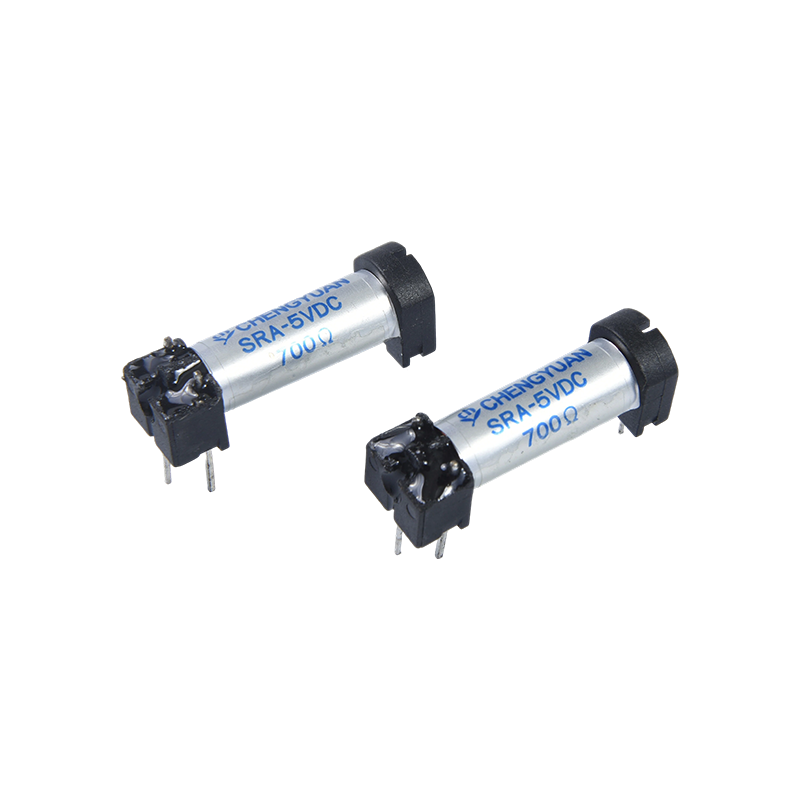

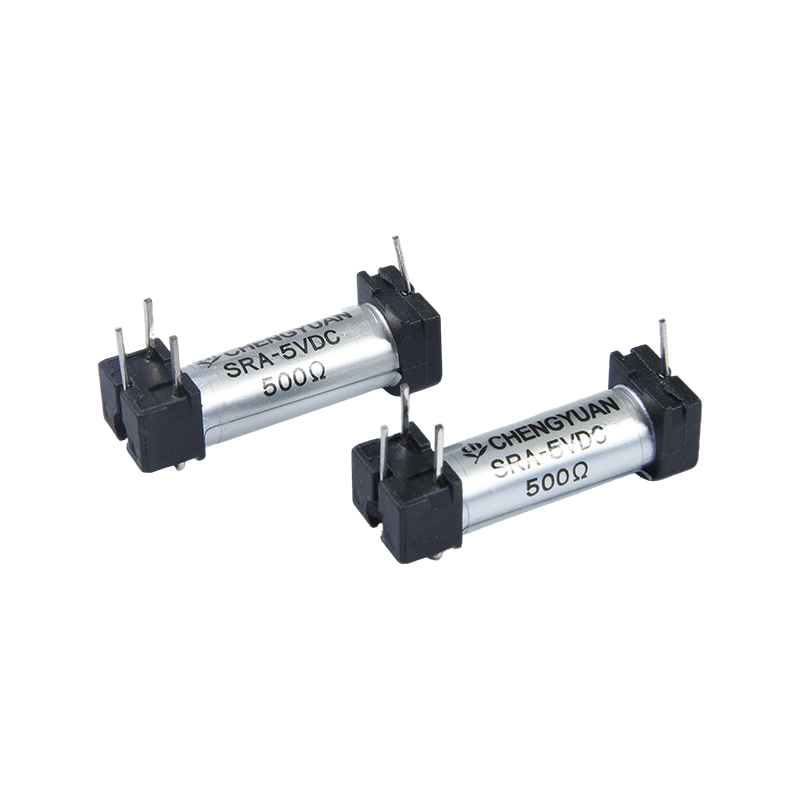

III. Thành phần cốt lõi của rơle sậy SR, công tắc sậy, được bịt kín trong khí trơ. Mạch được bật và tắt bằng cách từ hóa các tiếp điểm sậy thông qua từ trường. Kích thước siêu nhỏ, mức tiêu thụ điện năng thấp, độ nhạy cao và tuổi thọ dài là những ưu điểm chính của nó, khiến nó phù hợp với các ứng dụng yêu cầu độ tin cậy và hiệu quả không gian cao.
Các ứng dụng điển hình bao gồm:
Thiết bị liên lạc: Được sử dụng trong máy quay số, hệ thống điện thoại video, v.v., để chuyển đổi tín hiệu hoặc bảo vệ mạch.
Hệ thống an ninh: Được tích hợp vào hệ thống kiểm soát truy cập, thiết bị báo động và camera giám sát.
Tự động hóa công nghiệp và các dụng cụ kiểm tra chip khác nhau, máy kiểm tra ô tô, v.v.
Thiết bị y tế và đo lường: Do sinh nhiệt thấp và độ ổn định cao nên nó phù hợp để chuyển đổi tín hiệu nhạy cảm trong các dụng cụ chính xác hoặc hệ thống thử nghiệm.
| Thông số liên hệ |
| Tên tham số | Giá trị tham số |
| người mẫu | SR |
| Tài liệu liên hệ | Ru/Rh |
| Điện trở tiếp xúc | Tối đa 100mΩ (ở 1A 16VDC) |
| Tải định mức (điện trở) | 0,1A 125VAC / 0,5A 24VDC |
| Dòng chuyển mạch tối đa | 0,5A |
| Điện áp chuyển mạch tối đa | 200VAC |
| Công suất chuyển mạch tối đa | 10VA(AC)/10W(DC) |
| Thông số hiệu suất |
| Thời gian kéo vào (điện áp định mức) | Tối đa 0,55ms. |
| Thời gian phát hành | Tối đa 0,2ms. |
| Điện trở cách điện | Tối thiểu 100MΩ (ở 500VDC) |
| Điện môi chịu được áp lực | Tiếp điểm tiếp xúc: 200VAC, 50/60Hz trong 1 phút |
| Điện môi chịu được áp lực | Kết nối cuộn dây tiếp điểm: 1400VAC, 50/60Hz trong 1 phút |
| Chống rung (bền) | 10-55Hz, biên độ kép 1,5mm |
| Khả năng chống rung (đối với trục trặc) | 10-55Hz, biên độ kép 1,5mm |
| Khả năng chống va đập (trục trặc) | Tối thiểu 20G |
| Khả năng chống va đập (độ bền) | Tối thiểu 100G |
| Tuổi thọ cơ khí | 100.000.000 lần |
| Tuổi thọ điện | 10.000.000 lần |
| Nhiệt độ môi trường xung quanh | -40oC đến 85oC (không ngưng tụ) |
| trọng lượng | Khoảng 3g |
| Thông số cuộn dây (20oC) |
| Điện áp định mức (VDC) | Dòng điện định mức ±10% (mA) | Điện trở cuộn dây ±10% (Ω) | Công suất định mức | Điện áp kéo vào (Tối đa) | Điện áp giải phóng (Tối thiểu) | Điện áp áp dụng liên tục tối đa |
| 3 | 0.012 | 250 | Khoảng 0,036W | 75% điện áp định mức | 10% điện áp định mức | 130% điện áp định mức |
| 5 | 0.01 | 500 | Khoảng 0,05W |
| 12 | 0.012 | 1000 | Khoảng 0,144W |
| 24 | 0.012 | 2000 | Khoảng 0,288W |
Các giá trị trên là giá trị ban đầu. Không cấp điện áp tối đa vào sản phẩm liên tục quá 10 phút để tránh cuộn dây quá nóng.

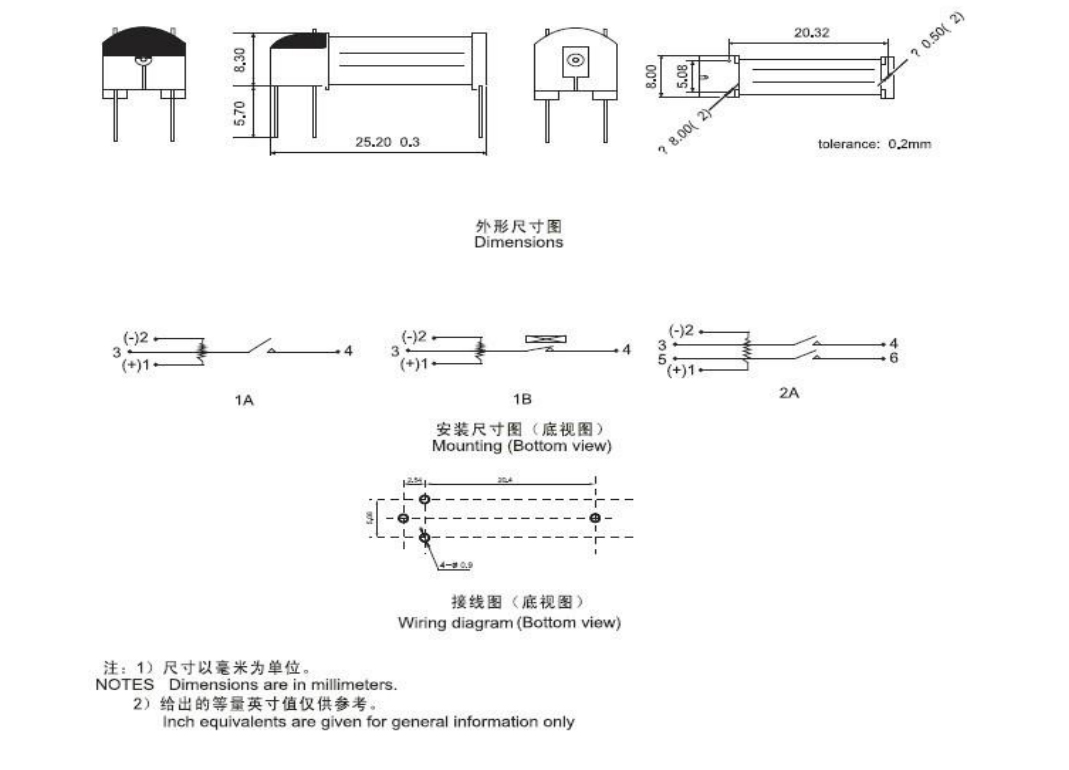

Bản vẽ kích thước phác thảo, sơ đồ nối dây và sơ đồ vị trí lỗ lắp (đơn vị: mm)
Dấu hiệu đặt hàng
SR - 1 - A - 05
1 2 3 4
1: Model: SIP
2: Số lượng nhóm liên hệ: 1-1 cực
3: Loại liên hệ: C (Tham chiếu C); H (Tham khảo A); B (Tham khảo B)
4: Điện áp định mức: 3, 5, 12, 24VDC
Tuyên bố từ chối trách nhiệm: Thông số kỹ thuật của sản phẩm này chỉ dành cho khách hàng tham khảo và có thể thay đổi mà không cần thông báo trước.
Sheng Yuan không thể đánh giá tất cả các thông số hiệu suất cần thiết cho rơle trong mọi ứng dụng cụ thể; do đó, khách hàng nên lựa chọn sản phẩm phù hợp với điều kiện sử dụng cụ thể của mình. Để niêm phong
rơ-le, vui lòng mở các lỗ thông hơi trên vỏ sau khi lắp đặt và vệ sinh trước khi sử dụng. Nếu bạn có bất kỳ câu hỏi nào, vui lòng liên hệ với Sheng Yuan để được hỗ trợ kỹ thuật thêm. Tuy nhiên, trách nhiệm lựa chọn sản phẩm chỉ thuộc về khách hàng.
